【经验分享】STM32的GPIO电路原理

[复制链接]
STMCU小助手 发布时间:2022-3-13 19:30
GPIO是通用输入/输出端口的简称,是STM32可控制的引脚。GPIO的引脚与外部硬件设备连接,可实现与外部通讯、控制外部硬件或者采集外部硬件数据的功能。5 l: w% F& {2 F, k
STM32F103ZET6芯片为144脚芯片,包括7个通用目的的输入/输出口(GPIO)组,分别为GPIOA、GPIOB、GPIOC、GPIOD、GPIOE、GPIOF、GPIOG,同时每组GPIO口组有16个GPIO口。通常简略称为PAx、PBx、PCx、PDx、PEx、PFx、PGx,其中x为0-15。
' x$ H! D# Z/ o( [( K3 FSTM32的大部分引脚除了当GPIO使用之外,还可以复用为外设功能引脚,比如串口。相关文章:学习STM32单片机,绕不开的串口。' n5 F( @  ^( d' @7 W2 V) S' }
GPIO基本结构

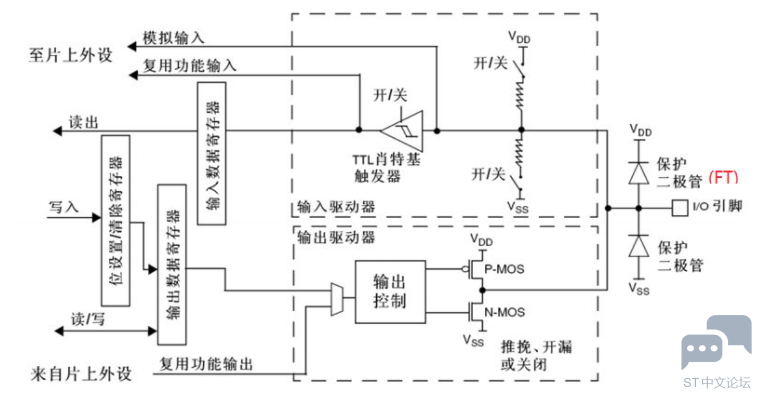

$ _# Q+ B6 K; u( ~4 G: L每个GPIO内部都有这样的一个电路结构,这个结构在本文下面会具体介绍。' K5 u% D' A3 q  ?! J' e
7 C' S) f* c4 T' T, z
# S% Q+ R. E3 I/ H! U/ D
6 O. F7 z% E3 U2 @' z3 j保护二极管:IO引脚上下两边两个二极管用于防止引脚外部过高、过低的电压输入。当引脚电压高于VDD时,上方的二极管导通;当引脚电压低于VSS时,下方的二极管导通,防止不正常电压引入芯片导致芯片烧毁。相关文章:如何用二极管实现不同电压的输出?但是尽管如此,还是不能直接外接大功率器件,须加大功率及隔离电路驱动,防止烧坏芯片或者外接器件无法正常工作。$ @- d4 H; y) K
P-MOS管和N-MOS管:由P-MOS管和N-MOS管组成的单元电路使得GPIO具有“推挽输出”和“开漏输出”的模式。这里的电路会在下面很详细地分析到。8 U& C$ g7 N' w) t5 g2 _
TTL肖特基触发器:信号经过触发器后,模拟信号转化为0和1的数字信号。但是,当GPIO引脚作为ADC采集电压的输入通道时,用其“模拟输入”功能,此时信号不再经过触发器进行TTL电平转换。ADC外设要采集到的原始的模拟信号。
+ a: o1 I8 J" t( a$ }0 {9 G这里需要注意的是,在查看《STM32中文参考手册V10》中的GPIO的表格时,会看到有“FT”一列,这代表着这个GPIO口时兼容3.3V和5V的。如果没有标注“FT”,就代表着不兼容5V。, J8 Q1 a' J& O

" W! {  }' y$ q2 _STM32的GPIO工作方式& O' }$ V' N: Y- S0 t  O7 J, H
GPIO支持的输入输出模式:
- }& t; D1 p9 {1 xGPIO_Mode_AIN 模拟输入/ X! e# o  D; b! Q# ^
GPIO_Mode_IN_FLOATING 浮空输入9 c  U3 t" [( v3 f7 H
GPIO_Mode_IPD 下拉输入
0 @8 y. d3 M/ A! Y, ZGPIO_Mode_IPU 上拉输入
2 ^; |; j1 h$ t* VGPIO_Mode_Out_OD 开漏输出1 y7 b4 X6 [" t
GPIO_Mode_Out_PP 推挽输出) X1 V! q! s! i9 Z& K8 Q" f# l5 x& y; ~
GPIO_Mode_AF_OD 复用开漏输出
+ |7 M6 Z- a4 {% f+ o: T% }GPIO_Mode_AF_PP 复用推挽输出
! F4 [1 @( m2 S- g- u" l! P每个I/O口可以自由编程,但I/O口寄存器必须按32位字被访问。% C* n! Y( c3 S: F2 g
下面将具体介绍GPIO的这八种工作方式:
, S: T& Z* e, C) D) o浮空输入模式; v  d) A, h& |9 G1 N  A( j

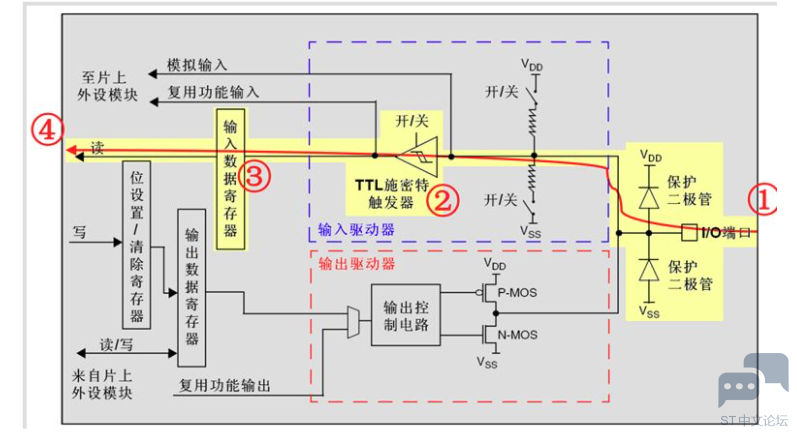

' s8 {; m* v  ]( e8 T9 J1 P8 y  T R$W1IJQF1A_LE4VRS9F4{DU.png
" \7 C  e8 v) a  d9 P$ P8 s3 Y
- G' s  [% y* F- Y* x+ V0 ?浮空输入模式下,I/O端口的电平信号直接进入输入数据寄存器。也就是说,I/O的电平状态是不确定的,完全由外部输入决定;如果在该引脚悬空(在无信号输入)的情况下,读取该端口的电平是不确定的。. v# M: J4 {: z( I5 O5 L3 Z) m

; R: V$ S& l6 B上拉输入模式! j3 }0 m4 o! U' |) ]

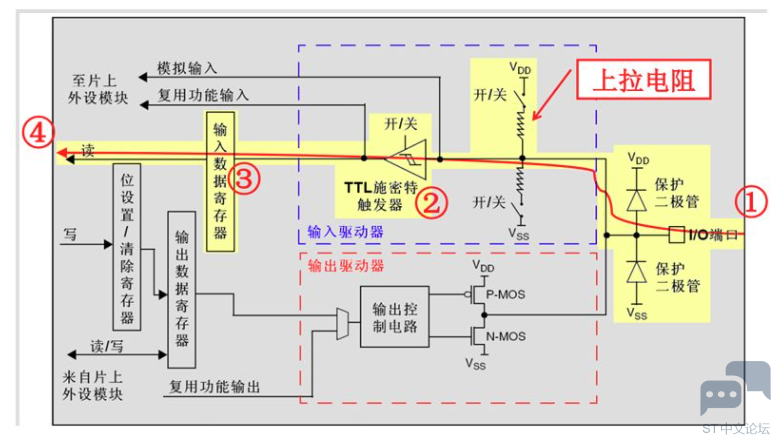

- r3 n& P" \6 b M%{R8ESK9Q~MUF[]9~PY~18.png + _3 P& _+ ~" j/ U

( }0 z2 I1 G8 f" B8 B/ M上拉输入模式下,I/O端口的电平信号直接进入输入数据寄存器。但是在I/O端口悬空(在无信号输入)的情况下,输入端的电平可以保持在高电平;并且在I/O端口输入为低电平的时候,输入端的电平也还是低电平。% C& r/ u. m9 o% L/ J: s. V& P

  s( |: [  u1 Z* K" Z4 n2 l% z6 Z下拉输入模式
  x7 ]) v( R, K9 _: ?; J, d7 \5 u3 |2 }, `

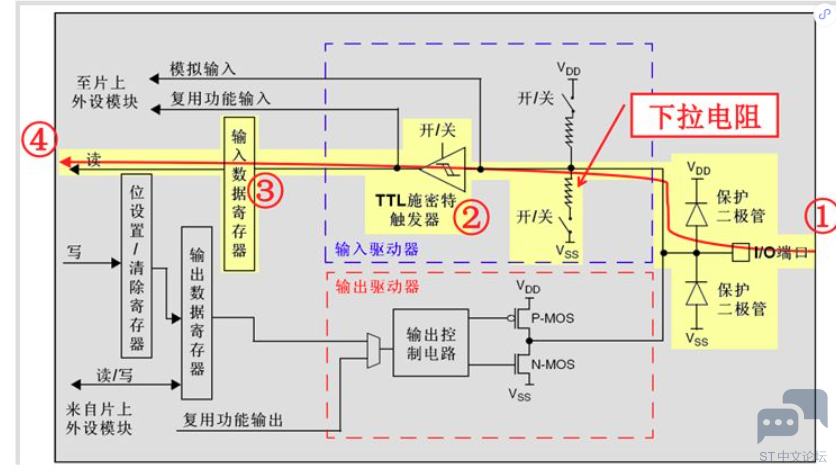

7 B1 x: O: x& ~, C下拉输入模式下,I/O端口的电平信号直接进入输入数据寄存器。但是在I/O端口悬空(在无信号输入)的情况下,输入端的电平可以保持在低电平;并且在I/O端口输入为高电平的时候,输入端的电平也还是高电平。
2 g- {- B* h2 F7 L9 ~
1 i2 R/ `6 ?8 B1 n. b模拟输入模式
: e- E% n* S1 r& s$ Z1 K- B- y# |9 Q  f7 ^) G+ o! O
* G7 c4 }$ e* o* d; q: |/ L/ W, G. R1 G+ j1 ]5 {5 j. H

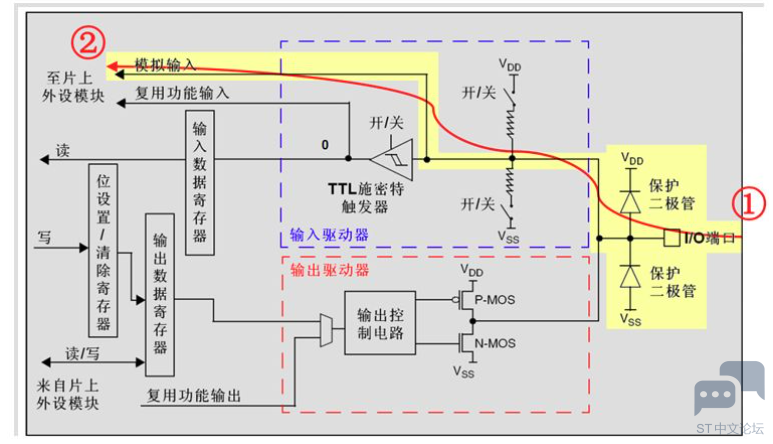

模拟输入模式下,I/O端口的模拟信号(电压信号,而非电平信号)直接模拟输入到片上外设模块,比如ADC模块等等。7 I& M0 R9 W6 I$ w4 [

" I" ~$ x" M  T7 @+ S& W' H开漏输出模式
4 c$ T4 b9 y" Z8 Z; C6 R& k% }
' s3 W$ q$ k1 W$ i- i8 z TZ4R33_D[FTY60E(Y_GKMIM.png . g- [. {: S1 x

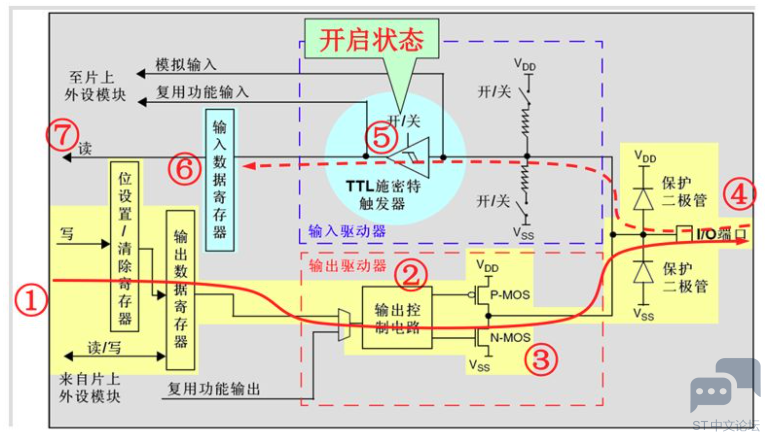

" d4 g. c3 S- _, |4 z开漏输出模式下,通过设置位设置/清除寄存器或者输出数据寄存器的值,途经N-MOS管,最终输出到I/O端口。这里要注意N-MOS管,当设置输出的值为高电平的时候,N-MOS管处于关闭状态,此时I/O端口的电平就不会由输出的高低电平决定,而是由I/O端口外部的上拉或者下拉决定;当设置输出的值为低电平的时候,N-MOS管处于开启状态,此时I/O端口的电平就是低电平。同时,I/O端口的电平也可以通过输入电路进行读取;注意,I/O端口的电平不一定是输出的电平。- g, g! Q6 t6 }! l- R
, m9 v2 }$ n$ j" T4 t$ W& F
开漏复用输出模式
/ I3 r4 f! ^" _# Y8 K6 W2 `- ?3 _
8 C* p. B# a: R% t (6BD63)YNN8Q2P_P9O5H$WC.png " m1 t& J% ?7 {8 Q8 t+ S1 O

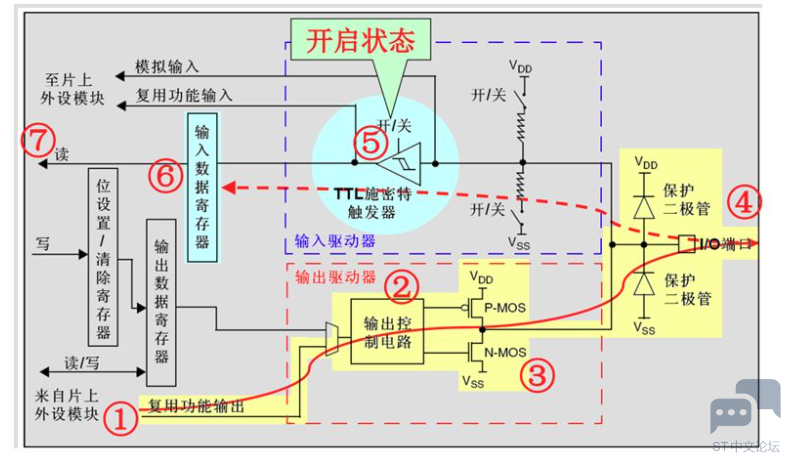

5 {: ^3 s$ Z% m5 u9 k开漏复用输出模式,与开漏输出模式很是类似。只是输出的高低电平的来源,不是让CPU直接写输出数据寄存器,取而代之利用片上外设模块的复用功能输出来决定的。: F+ n* B: T0 _

4 |% D) M& D, c推挽输出模式/ O. z6 J# {9 y' g- ~7 y8 ^
% r4 l$ {% }! L
RC9]6{QGDFPE`I7CJAOV(%4.png 9 l; e2 D0 z. q/ ^9 w
! |* \( ^( e8 P) g# l1 C

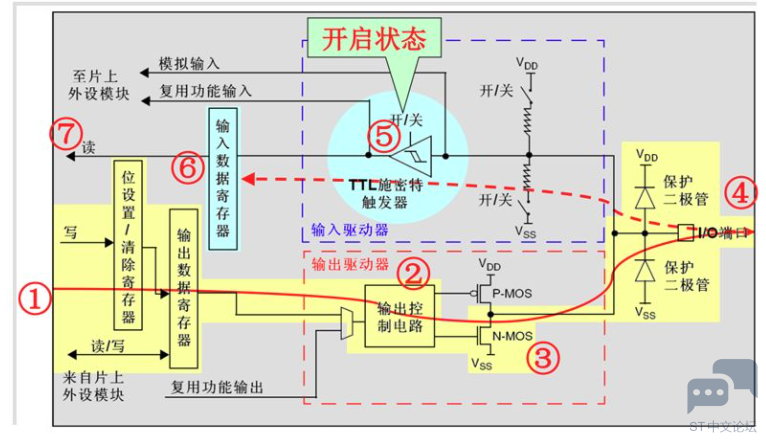

推挽输出模式下,通过设置位设置/清除寄存器或者输出数据寄存器的值,途经P-MOS管和N-MOS管,最终输出到I/O端口。这里要注意P-MOS管和N-MOS管,当设置输出的值为高电平的时候,P-MOS管处于开启状态,N-MOS管处于关闭状态,此时I/O端口的电平就由P-MOS管决定:高电平;当设置输出的值为低电平的时候,P-MOS管处于关闭状态,N-MOS管处于开启状态,此时I/O端口的电平就由N-MOS管决定:低电平。同时,I/O端口的电平也可以通过输入电路进行读取;注意,此时I/O端口的电平一定是输出的电平。* R7 C( P: ~5 C& @

7 L7 [- J# W6 i  Z推挽复用输出模式! B2 F2 W# |! P' s

# G) l) A- P) z ~5_EDM2@TAK@R@E]T_YBA23.png
* N; B% ]7 K5 ^3 [: i- R' g

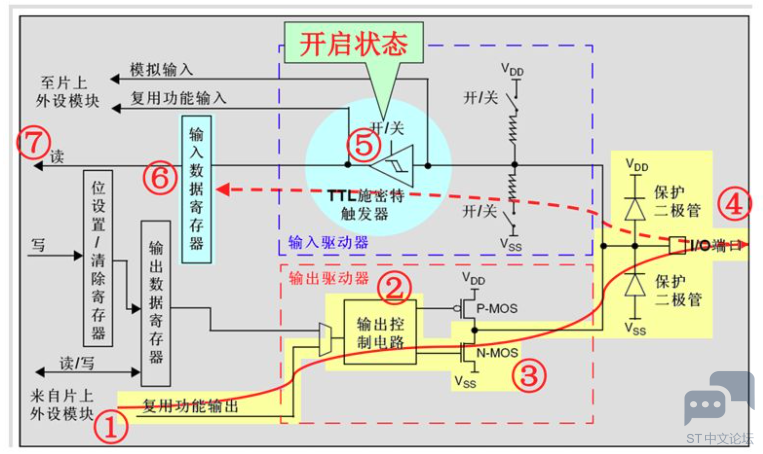

2 }1 h& j8 K; g. r7 s推挽复用输出模式,与推挽输出模式很是类似。只是输出的高低电平的来源,不是让CPU直接写输出数据寄存器,取而代之利用片上外设模块的复用功能输出来决定的。$ p, E" }6 N6 s5 b
" k: v. c, Z$ ~# {1 e6 @3 c
总结与分析
1 A0 C, N6 s+ S- K4 K% U* U什么是推挽结构和推挽电路?
* a, P: a7 y' p. z0 `推挽结构一般是指两个参数相同的三极管或MOS管分别受两互补信号的控制,总是在一个三极管或MOS管导通的时候另一个截止。高低电平由输出电平决定。
5 J. T0 w/ \  O推挽电路是两个参数相同的三极管或MOSFET,以推挽方式存在于电路中,各负责正负半周的波形放大任务。电路工作时,两只对称的功率开关管每次只有一个导通,所以导通损耗小、效率高。输出既可以向负载灌电流,也可以从负载抽取电流。推拉式输出级既提高电路的负载能力,又提高开关速度。& E; i; i$ h8 P9 _3 t

  d0 b+ e- a6 ^; s5 B开漏输出和推挽输出的区别?
+ A- g4 I3 T$ S) h- Q5 o开漏输出:只可以输出强低电平,高电平得靠外部电阻拉高。输出端相当于三极管的集电极。适合于做电流型的驱动,其吸收电流的能力相对强(一般20ma以内);
3 E# O0 [3 u  \1 `& @推挽输出:可以输出强高、低电平,连接数字器件。
- V! U" j+ ~" ^# n6 O# o- R关于推挽输出和开漏输出,最后用一幅最简单的图形来概括:
+ Q7 Q  k- a0 N9 Y" t2 f1 w. }% Z" f  y6 ?

* M1 O+ d9 t5 @5 }& L+ q( X4 ^1 ^6 k' u* P& `: i, l* W

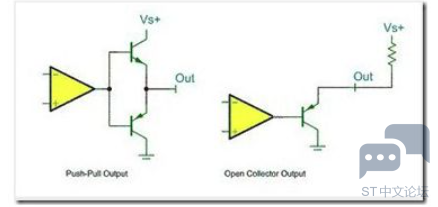

该图中左边的便是推挽输出模式,其中比较器输出高电平时下面的PNP三极管截止,而上面NPN三极管导通,输出电平VS+;当比较器输出低电平时则恰恰相反,PNP三极管导通,输出和地相连,为低电平。右边的则可以理解为开漏输出形式,需要接上拉。
( h5 d6 E, V9 Y/ B* I5 h1 H- U( a- N+ d# d- \
在STM32中选用怎样选择I/O模式?: R& I2 L) j1 B3 c
浮空输入_IN_FLOATING ——浮空输入,可以做KEY识别,RX1! ~+ j0 E2 p) k2 h
带上拉输入_IPU——IO内部上拉电阻输入
# a5 S% r% K2 I) C0 }, W& v/ s带下拉输入_IPD—— IO内部下拉电阻输入. N. y* Q; n) g
模拟输入_AIN ——应用ADC模拟输入,或者低功耗下省电! z/ P6 f- r3 m  w' F4 s
开漏输出_OUT_OD ——IO输出0接GND,IO输出1,悬空,需要外接上拉电阻,才能实现输出高电平。当输出为1时,IO口的状态由上拉电阻拉高电平,但由于是开漏输出模式,这样IO口也就可以由外部电路改变为低电平或不变。可以读IO输入电平变化,实现C51的IO双向功能" d7 B( E# g$ \( M' b
推挽输出_OUT_PP ——IO输出0-接GND, IO输出1 -接VCC,读输入值是未知的
/ K9 a( O6 ]5 o* u$ T9 U复用功能的推挽输出_AF_PP ——片内外设功能(I2C的SCL、SDA)- g1 ^% g7 L1 F4 `4 P7 W  g( c) j
复用功能的开漏输出_AF_OD——片内外设功能(TX1、MOSI、MISO.SCK.SS)+ ~; r* e; N9 f1 Y! \0 M4 [
