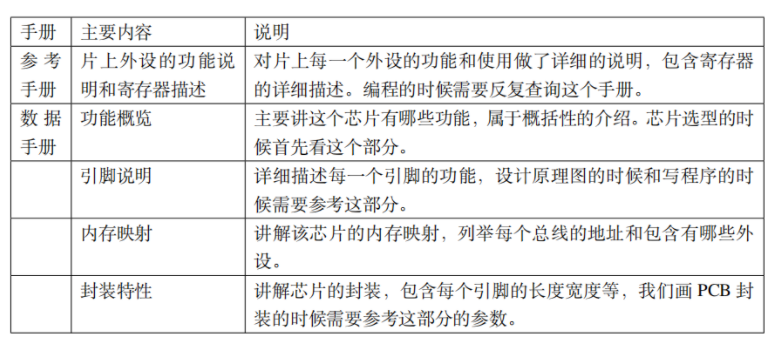

在画原理图之前,一般的做法是先把引脚分类好,然后才开始画原理图。 要想根据功能来分配 IO,那就得先知道每个 IO 的功能说明,这个我们可以从官方的数据手册里面找到。在学习的时候,有两个官方资料我们会经常用到,一个是参考手册(英文叫 Referencemanual),另外一个是数据手册(英文叫 Data Sheet)。两者的具体区别见下表。 ![]() 数据手册主要用于芯片选型和设计原理图时参考,参考手册主要用于在编程的时候查阅。在数据手册中,有关引脚定义的部分在 Pinouts and pin description 这个小节中。数据手册中对引脚定义具体定义见下表。 ![]() 对上表中引脚定义的解读,见下图。 ![]() 举例,如果MCU 型号是 STM32F103VET6,封装为 LQFP100,我们在数据手册中找到这个封装的引脚定义,然后根据引脚序号,一个一个复制出来,整理成 excel 表,分配好之后就开始画原理图,具体引脚分类见下表。 ![]() |
