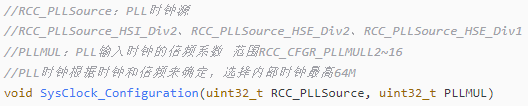

现附上我自行实现的时钟配置函数

1. //RCC_PLLSource：PLL时钟源
   4 y9 G/ ~  y* r/ j$ Z. a
2. //RCC_PLLSource_HSI_Div2、RCC_PLLSource_HSE_Div2、RCC_PLLSource_HSE_Div1

3. //PLLMUL：PLL输入时钟的倍频系数 范围RCC_CFGR_PLLMULL2~16
   ! [) l9 y$ h6 Z8 _. v- x
4. //PLL时钟根据时钟和倍频来确定，选择内部时钟最高64M
   - z  S0 D! m. V/ e
5. void SysClock_Configuration(uint32_t RCC_PLLSource, uint32_t PLLMUL)
   9 ~# c8 m8 {' Y" c- V7 V. s
6. {

7.         __IO uint32_t HSEStatus = 0;

8.
     T- i; Q& u. S# }
9.     RCC_DeInit();

10.
    7 M4 B6 M  P" x- T0 v( U2 L
11.         if(RCC_PLLSource_HSI_Div2 != RCC_PLLSource){        //选择外部时钟

12.                 RCC_HSEConfig(RCC_HSE_ON);                                    //打开外部时钟
    2 s" U  F1 ~& q( V4 ^) M
13.                 if(RCC_WaitForHSEStartUp() == SUCCESS){

14.                         HSEStatus = 1;

15.                 }

16.                 else{

17.                         RCC_PLLSource = RCC_PLLSource_HSI_Div2;        //自动选择内部时钟
    3 E1 y4 s5 C% M+ n0 m
18.                         PLLMUL = RCC_CFGR_PLLMULL16;

19.                         RCC_HSEConfig(RCC_HSE_OFF);        //关闭外部时钟

20.                         RCC_HSICmd(ENABLE);
    - B* L8 w3 T/ @: n6 A1 x' U+ K! m
21.                 }
    5 }3 |) J& o4 a4 W5 D; x% a
22.         }

23.         else{        //内部时钟

24.
    4 ]2 M2 b8 ~! P% a
25.         }
    , H7 c8 D  A0 \) `- Q) J( {
26.

27.         RCC_HCLKConfig(RCC_SYSCLK_Div1);                                  //HCLK（AHB）时钟为系统时钟1分频

28.         RCC_PCLK1Config(RCC_HCLK_Div2);                                    //PCLK（APB1）时钟为HCLK时钟2分频
    9 X, f! r- N, i6 {: v8 L, w8 q6 U
29.         RCC_PCLK2Config(RCC_HCLK_Div1);                                    //PCLK（APB2）时钟为HCLK时钟1分频
    6 K( |" g& G: ^" d, ?0 L
30.
    6 J; q/ g: ^. e- J  S
31.         //0-24MHz时,取FLASH_Latency_0;
    " [% w$ R: x8 [9 j1 O
32.         //24-48MHz,取FLASH_Latency_1;
    0 t/ W7 f' ~$ M0 k( h8 X8 `
33.         //48-72MHz时,取FLASH_Latency_2。

34.         FLASH_SetLatency(FLASH_Latency_2);

35.         FLASH_PrefetchBufferCmd(FLASH_PrefetchBuffer_Enable);

36.

37.         //PLL时钟配置，时钟源 * PLLMUL

38.
    6 @3 q  V8 n; q' q. r9 s1 [; _
39.         RCC_PLLConfig(RCC_PLLSource, PLLMUL);
    # M, [- s! s! W: u% O
40.
    ' _/ v  E6 h. u% X4 S' O% ]! |
41.
    # ]2 A9 X, h: Z7 W
42.

43.         RCC_PLLCmd(ENABLE);                                         //开启PLL时钟，并等待PLL时钟准备好
    3 A' S+ [6 ~0 i4 f3 y8 ^9 I
44.         while(RCC_GetFlagStatus(RCC_FLAG_PLLRDY) == RESET);

45.         RCC_SYSCLKConfig(RCC_SYSCLKSource_PLLCLK);                              //选择PLL时钟为系统时钟
    # O0 x8 P+ K" P2 X# L
46.

47.         while(RCC_GetSYSCLKSource() != 0x08);                              //Wait till PLL is used as system clock source

48.         RCC_ClockSecuritySystemCmd(ENABLE);                                                        //打开时钟安全系统

49. }

复制代码

一般情况下单片机的时钟配置是单片机程序中的第一步，也是很重要的一步。这时候我们需要考虑以下几个问题。
, ]% x& ?2 L# m6 [* n: K
1． 系统时钟的时钟源用哪个。

2． 系统时钟频率要多少。
' ^5 h6 j! u' f( j& f9 E! E
3． 每个模块的时钟频率要多少。

$ v# v" ?) m( A4． 如果外部时钟出了问题，这个时候时钟是怎么运行的。
3 o4 r  p, N% r
下面就针对性的讲一讲STM32F103的时钟配置。
0 V" W* S9 y$ a/ Q! Z1 N% A- M, I知识点：
1 ]0 U* h+ k( L1. 系统复位后，HSI振荡器被选为系统时钟。当时钟源被直接或通过PLL间接作为系统时钟时，它将不能被停止。
& J/ }$ N$ H! E# I8 C/ L) @
2. STM32F103的三个可以作为系统时钟的时钟源，分别是HSI、HSE、PLL。而PLL的时钟源是HSI/2（内部RC振荡器二分频）、HSE。
7 L* a  j! d" n4 B) C, @
  z2 u3 R+ u) N1 @, a3.如果使用HSI,系统时钟我们能达到的最大频率是64MHz,如果使用HSE，系统时钟最大频率是72MHz。

4.APB时钟有低速PCLK1和高速PCLK2；PCLK1是从HCLK二分频得到的，最大36MHZ，根据上一条知识点如果是使用HSI,则最快是32MHz。
  H" K6 a) V4 e. d8 ^9 @) t8 S3 h
$ Y# q$ @6 n: {0 K5. PLL的设定需要在使能之前，一旦PLL使能后参数不可更改。

6.附录是一些缩写的英文全称，也有一些补充的知识点。

, }' ]- A5 r5 ~5 d1 h  @
步骤：

第一步     初始化时钟
: l1 ]  j2 y& n/ d
( b; A$ Z' J" h3 m& v( K         不管现在SYSCLK的时钟源是哪个，我们要更换时钟源。先RCC_DeInit();
% n  C3 g- d" [9 [+ S) O! c! @8 H
$ z: ^  E9 E& J: M& j第二步              打开时钟

         内部高速时钟HSI           RCC_HSICmd(ENABLE);

- g. f7 y% R6 I1 s2 @         外部高速时钟HSE          RCC_HSEConfig(RCC_HSE_ON);

第三步              等待时钟晶振工作

4 r* |% z  d" _1 _' V& T         HSI            While(RCC_GetFlagStatus(RCC_FLAG_HSIRDY)==RESET);
& n/ R+ N7 J6 n, l! L! s, ^9 B
         HSE           While(RCC_GetFlagStatus(RCC_FLAG_HSERDY)==RESET);

& G, W. |& R0 C/ x# u* w第四步              设置AHB时钟HCLK

8 @1 O7 Z' L0 D; ^7 M- u+ i                                                                 RCC_HCLKConfig(RCC_SYSCLK_Div1);
/ g4 n: A/ p, z( A" i3 \
8 N% Z5 O, H3 R* n$ J8 m% E+ k        分频系数自己设定，一般都是RCC_SYSCLK_Div1即不分频。
3 X& q- s# ?9 {( p, m' ?
第五步              设置低速APB时钟

                                                                 RCC_PCLK1Config(RCC_HCLK_Div2);

第六步              设置高速APB时钟

                                                                 RCC_PCLK2Config(RCC_HCLK_Div1);

第七步              设置Flash预缓冲

, O' E% N  {/ h& h                                                                 FLASH_SetLatency(FLASH_Latency_2);
1 m$ j8 B5 R" [5 ~1 ?* f+ H# q  m
! V/ q8 _3 |1 I4 A( q                                              FLASH_PrefetchBufferCmd(FLASH_PrefetchBuffer_Enable);          // 使能flash预缓冲

       Flash的操作也没有总线时钟快，所以需要总线在操作flash时稍作等待。推荐根据HCLK设置。

0-24MHz时,取FLASH_Latency_0;24-48MHz,取FLASH_Latency_1;48-72MHz时,取FLASH_Latency_2。
7 U& ^+ G# A% m# x
3 e  X" F  ]9 Q; t  U
第八步              设置PLL                     如果不使用PLL，请略过此步骤

0 q5 A8 W4 G# @  q! v8 S         HSI                                                  RCC_PLLConfig(RCC_PLLSource_HSI_Div2, RCC_PLLMul_16 );

         HSE                                                 RCC_PLLConfig(RCC_PLLSource_HSE_Div1, RCC_PLLMul_9 );
, r7 `/ k4 U+ K. m0 p- G
第九步              打开PLL                     如果不使用PLL，请略过此步骤

0 H8 I- N+ n7 c. X; r8 g- \6 ~! v* i                                                                 RCC_PLLCmd(ENABLE);
8 h/ m5 m7 {$ o! ~
第十步              等待PLL工作          如果不使用PLL，请略过此步骤

                                                                 while(RCC_GetFlagStatus(RCC_FLAG_PLLRDY)== RESET);

" y( E( m$ l  K) j1 U% D5 \第十一步              设置系统时钟
) Y9 }  u& ~4 h# o
         HSI                                                  RCC_SYSCLKConfig(RCC_SYSCLKSource_HSI);

         HSE                                                 RCC_SYSCLKConfig(RCC_SYSCLKSource_HSI);

4 ~7 A$ D: h4 B, g4 g         PLL                                                  RCC_SYSCLKConfig(RCC_SYSCLKSource_PLLCLK);

第十二步         判断是否是设置的时钟

& d0 c  f1 a& F) E% L         HSI                                                  while(RCC_GetSYSCLKSource()!= 0x00);
, W2 G: o* G. A! C% `. Y
         HSE                                                 while(RCC_GetSYSCLKSource()!= 0x04);

& F( A5 I8 f  E3 \8 \) ~         PLL                                                  while(RCC_GetSYSCLKSource()!= 0x08);
3 B$ Q7 n6 Y& i) T, V+ p3 p5 ]
$ S! Y  _) F! q3 s5 O! b- f6 f附录：一些缩写的英文全称及中文翻译,帮助理解记忆。
$ y9 J, y. w3 c# P2 h/ C0 Y* F
2 G( \8 [' ~. `% A1 w5 J) qIWDG       IndependentWatchdog                                   独立看门狗
6 Q' V) D6 r) U( L
RTC           RealTime Clock                                                      实时时钟

                   时钟源可以是LSI,或者LSE,再或者HSE的128分频。
- h; q0 W8 {8 Z8 x$ X
7 z- I& U2 d2 n) a4 H4 A) DLSI             LowSpeed Internal                                                       内部低速时钟
' ?/ k, _8 F" U4 B0 K1 q3 j5 J
                   RC振荡器，频率为40kHz。供IWDG使用，还能作为RTC的时钟源。

HSI            HighSpeed Internal                                             内部高速时钟
8 l3 i5 W7 _: Z4 j+ v2 d/ ?* Q
, b$ o" q. [# I! F. O. F                   RC振荡器，频率为8MHz。
1 W0 F! x0 g  m) t& K; D
; F& \% g% k; l1 Z, w# Q9 g& NHSE           HighSpeed External                                             外部高速时钟

5 x' J) @: p) V: Z  H' J                   可接石英/陶瓷谐振器，或者接外部时钟源，频率范围为4MHz~16MHz。
, ~% n* Z4 X7 [* E% G% ^# D
PLL          PhaseLockedLoop                                                   锁相环倍频输出
* r& J* D5 N0 q- x7 r1 b
                   其时钟输入源可选择为HSI/2、HSE或者HSE/2。倍频可选择为2~16倍，
; J' A& i& l) g2 J0 ^  {2 w/ @+ }
SYSCLK     SystemColock                                                                 系统时钟



8 b7 D- E& {) p: f! N0 YAHB          AdvancedHigh performance Bus                   高级高性能总线
" p$ G, A' k" b9 ]2 q
# l: _' P. \: t. c+ [                   AHB主要用于高性能模块(如CPU、DMA和DSP等)之间的连接。
8 [* L2 T5 n1 ]' B% v

+ e5 C9 S( n) A+ x# _/ j6 l& T, R* t
APB          Advanced PeripheralBus                                  高级外围设备总线
* K8 V( a' a6 j2 L: |+ B
                   APB主要用于外设模块(如ADC、USB、SPI、UART等)与AHB之间的连接。

& {! U) E1 U* X- DHCLK         Advanced High performance Bus Clock                 高级高性能总线时钟
9 [2 m& k' u$ r" o  r* `
                   就是SYSCLK经过AHBPrescaler(预分频器)后得到的AHB的时钟。

4 H5 g/ U& t: I0 WPCLK         PeripheralBus Clock                                            外围设备总线时钟
% @: w$ L2 [! }$ p# O) P$ k
$ w5 I. H2 T) w, T                   PCLK有两个，一个是低速的PCLK1,另一个是高速的PCLK2。
: ~! F, c6 E* {) h  Y, M
                   PCLK1是经过APB1Prescaler后得到的APB1时钟。

8 L. }. A# V2 m: i8 _" s* g4 _PCLK2是经过APB2 Prescaler后得到的APB2时钟。

; i8 H1 s7 D2 O6 f& B8 @; h' E  wFCLK                   FreeRuning Clock                                                  自由运行时钟
, J( l' _# O5 ]) F; ]
为供给CPU内核的时钟信号，CPU的主频就是指这个信号;1/FCLK就是CPU时钟周期。
1 h! K5 d% k+ W3 U
0 p- o- |  H# [( v2 g7 B为什么叫自由运行时钟呢？下面是别人家的讲解。
: a4 h7 X0 ?7 ]/ }0 B, Q
ARMJISHU注：FCLK 为处理器的自由振荡的处理器时钟，用来采样中断和为调试模块计时。在处理器休眠时，通过FCLK 保证可以采样到中断和跟踪休眠事件。 Cortex-M3内核的“自由运行时钟(free running clock)”FCLK。“自由”表现在它不来自系统时钟HCLK，因此在系统时钟停止时FCLK也继续运行。FCLK和HCLK 互相同步。FCLK 是一个自由振荡的HCLK。FCLK 和HCLK 应该互相平衡，保证进入Cortex-M3 时的延迟相同
