在DAC的主要特征中可以看出，DAC内部还带有波形发生器。

DAC 主要特征
2个DAC转换器：每个转换器对应1个输出通道
7 ]  u6 _! p/ i2 E" M7 S2 j! X8位或者12位单调输出
12位模式下数据左对齐或者右对齐
; l) u6 W9 p! `$ L同步更新功能
; n( Z% j! ~6 j9 A% k  W" a噪声波形生成
三角波形生成
. v. C4 A9 K. M& Q* J% m8 |. P/ |双DAC通道同时或者分别转换
! v2 i% C; r1 G3 h每个通道都有DMA功能
外部触发转换
输入参考电压V REF+
  比如我们要输出一个三角波，就不需要自己去计算三角波每个点的电压是多少，通过内部自带的三角波发生器，就可以产生三角波。具体的操作步骤在官方文档中也有介绍。
! _# X; t. V9 K0 K& l

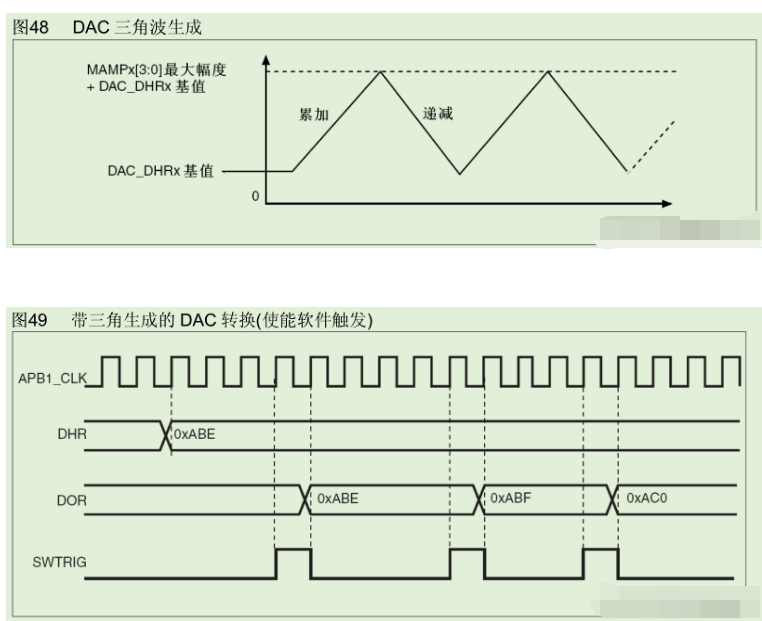

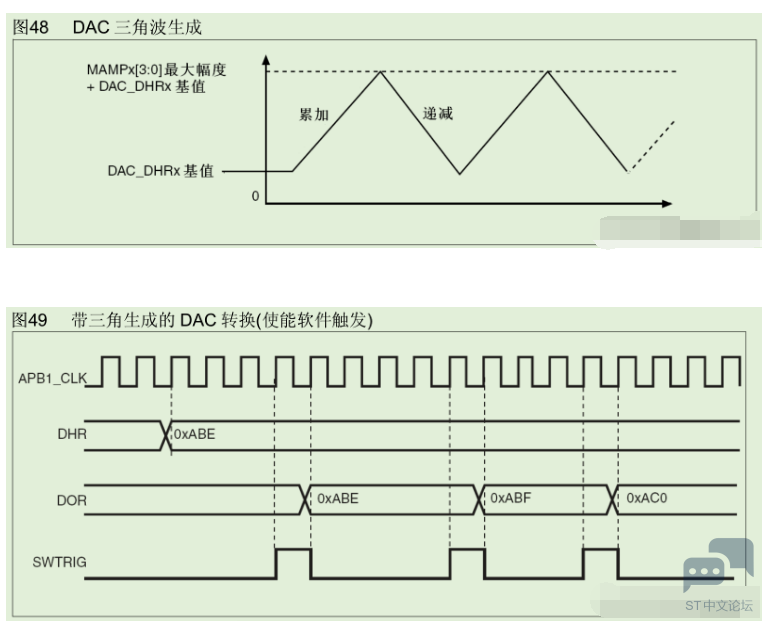

三角波生成
  可以在DC或者缓慢变化的信号上加上一个小幅度的三角波。设置WAVEx[1:0]位为’10’选择DAC的三角波生成功能。设置DAC_CR寄存器的MAMPx[3:0]位来选择三角波的幅度。内部的三角波计数器每次触发事件之后3个APB1时钟周期后累加1。计数器的值与DAC_DHRx寄存器的数值
# u9 V& `' K' C相加并丢弃溢出位后写入DAC_DORx寄存器。在传入DAC_DORx寄存器的数值小于MAMP[3:0]
) i1 \3 w  z4 r; n' I- k- e位定义的最大幅度时，三角波计数器逐步累加。一旦达到设置的最大幅度，则计数器开始递
% c8 t" u8 ]1 T5 W: o2 p* {8 U减，达到0后再开始累加，周而复始。将WAVEx[1:0]位置’0’可以复位三角波的生成。

7 Y& s  f; r' G+ C6 k3 i
6 C1 W4 n4 \3 S. q6 T% C% k
7 b  L! T& B* H6 z4 C' ]( J
注意：

为了产生三角波，必须使能 DAC 触发，即设 DAC_CR 寄存器的 TENx 位为 ’1’ 。
0 z. Y9 S: X2 qMAMP[3:0] 位必须在使能 DAC 之前设置，否则其值不能修改
6 t8 A- U% ?2 x( K3 H下面通过代码来设置DAC输出三角波

4 X6 h/ ^) D+ }* Y9 X- z7 b

1. #include "dac_wave.h"
   2 y3 s  K1 \* K2 B* I$ C9 C2 ~4 l9 ]
2.

3. //通过DAC通道1和通道2输出三角波

4. void DAC_Wave_Init(void)
   ' w/ s% E4 R- c7 f7 Q
5. {

6.     GPIO_InitTypeDef GPIO_InitStructure;

7.     DAC_InitTypeDef            DAC_InitStructure;
   5 q# V, ]. q7 G
8.     TIM_TimeBaseInitTypeDef    TIM_TimeBaseStructure;

9.

10.     RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOA, ENABLE);

11.     RCC_APB1PeriphClockCmd(RCC_APB1Periph_DAC, ENABLE);

12.     RCC_APB1PeriphClockCmd(RCC_APB1Periph_TIM2, ENABLE);
    $ F* z$ t& Q/ [5 L" Q: X8 V
13.
    ' y  }) S) t- j( O4 C
14.     GPIO_InitStructure.GPIO_Pin =  GPIO_Pin_4 | GPIO_Pin_5;

15.     GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;

16.     GPIO_InitStructure.GPIO_Mode = GPIO_Mode_AIN;
    5 b3 M5 K& d; K8 b7 G
17.     GPIO_Init(GPIOA, &GPIO_InitStructure);
    * H/ E  T# Z4 i" N( A' d& N+ R) z
18.
    1 h" u2 V# r/ N+ a+ H
19.     TIM_TimeBaseStructInit(&TIM_TimeBaseStructure);
    - F: ^1 M9 n" \
20.     TIM_TimeBaseStructure.TIM_Period = 0x0F;

21.     TIM_TimeBaseStructure.TIM_Prescaler = 0x01;
    4 N  o# r  u' }/ k
22.     TIM_TimeBaseStructure.TIM_ClockDivision = 0x0;

23.     TIM_TimeBaseStructure.TIM_CounterMode = TIM_CounterMode_Up;

24.     TIM_TimeBaseInit(TIM2, &TIM_TimeBaseStructure);
    * p; B8 J/ [) u9 B5 H; G( r2 B7 Z
25.

26.     TIM_SelectOutputTrigger(TIM2, TIM_TRGOSource_Update);
    5 H: v) X& ]6 F3 H. o# ^/ D% {
27.
    5 x* r' x! X8 r; h  z" [( g
28.     DAC_InitStructure.DAC_Trigger = DAC_Trigger_T2_TRGO;
    4 b5 \& H* }! R" O
29.     DAC_InitStructure.DAC_WaveGeneration = DAC_WaveGeneration_Triangle;

30.     DAC_InitStructure.DAC_LFSRUnmask_TriangleAmplitude = DAC_TriangleAmplitude_4095;

31.     DAC_InitStructure.DAC_OutputBuffer = DAC_OutputBuffer_Disable;
    % K: e, t, g* }$ Q
32.     DAC_Init(DAC_Channel_1, &DAC_InitStructure);

33.
    - ~# s+ F6 d8 {) G5 N' ]% W2 f
34.     DAC_InitStructure.DAC_LFSRUnmask_TriangleAmplitude = DAC_TriangleAmplitude_2047;

35.     DAC_Init(DAC_Channel_2, &DAC_InitStructure);

36.
    , y, z) Y3 @5 S5 H
37.     DAC_Cmd(DAC_Channel_1, ENABLE);
    , x+ Z( [  p$ \5 \" A$ Q
38.     DAC_Cmd(DAC_Channel_2, ENABLE);
    2 ?5 c0 ^& F+ d( e
39.

40.     DAC_SetDualChannelData(DAC_Align_12b_R, 0, 0);

41.
      U) D# v$ W' a# w
42.     TIM_Cmd(TIM2, ENABLE);

43. }

复制代码

  将DAC的通道1和通道2都开启，要自动输出三角波，这时候就不能使用软件自己去触发了，在这里要借助定时器来自动触发，当定时器定时时间到了之后，就会触发一次DAC的输出，这里使用的是定时器2触发，所以初始化DAC的时候。也要初始化定时器2，接下里初始化DAC，设置DAC的触发方式为定时器2触发，然后选择三角波发生器，接下来设置通道1三角波的幅度最大值为4095。也就是输出的三角波最大电压值为3.3V。设置通道2的三角波最大幅值为2047，也就是通道2的最大值为通道1的一半1.65V。最后使能DAC输出。这是三角波就会的PA4和PA5引脚上自动输出了。通过示波器就能看到这两个引脚上的波形了。
