前言：
4 F# C/ _( t& n% ~# D% w
本系列教程将 对应外设原理，HAL库与STM32CubeMX结合在一起讲解，使您可以更快速的学会各个模块的使用

' Q, D+ u5 \; @$ a3 Q$ d8 m+ d% t所用工具：
- _2 V' j( Q" k; g+ G0 e
1、芯片： STM32F407ZET6/ STM32F103ZET6

4 H/ z# [7 ?3 E  U. _0 M2、STM32CubeMx软件

3、IDE： MDK-Keil软件

4、STM32F1xx/STM32F4xxHAL库
2 w$ x' ]6 f! r  J! b2 R5 O% P
5 Q7 f6 g" F8 k+ S6 ]5 j知识概括：
$ ~1 x- L: v8 p7 |
通过本篇博客您将学到：

RTC时钟原理

STM32CubeMX创建RTC例程

# q  G& I: N) F* @HAL库定时器RTC函数库
1 C8 B8 p/ O+ s: A# v% c/ ~
/ n+ k* b. N6 w" A! w: vPS: 这里的RTC讲解，我们只将原理，不讲寄存器
8 U) ?0 k' ~: K6 p8 j7 Q6 r) m7 S

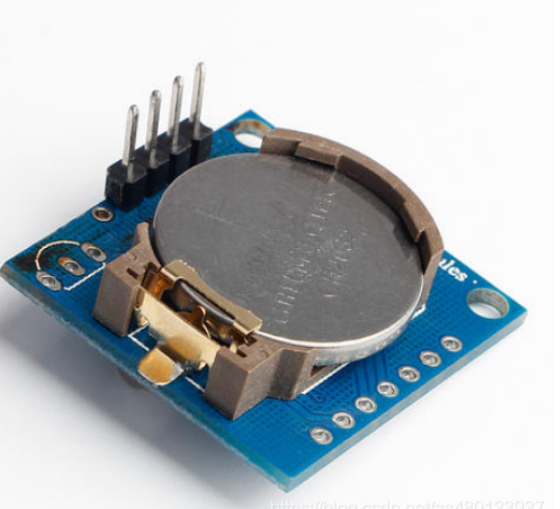

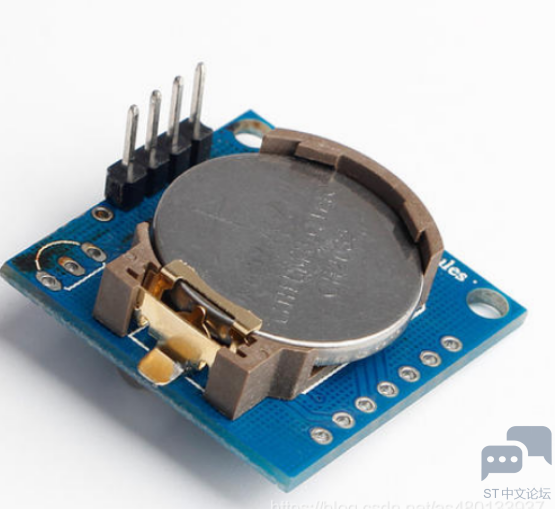

什么是RTC
/ F' r/ v0 J7 t9 ]* V; ^8 oRTC (Real Time Clock)：实时时钟

' O) z: J7 [7 v( w$ ~5 J' p3 WRTC是个独立的定时器。RTC模块拥有一个连续计数的计数器，在相应的软件配置下，可以提供时钟日历的功能。修改计数器的值可以重新设置当前时间和日期 RTC还包含用于管理低功耗模式的自动唤醒单元。
0 D- }. q7 J: G# t' ]6 U+ F

0 c4 c: ?* @+ o
在断电情况下 RTC仍可以独立运行 只要芯片的备用电源一直供电,RTC上的时间会一直走。
; e* r3 w- G) a; R; b/ Z- W1 g# c! M
; [! C; ?- ?: j1 K+ r, j  d  [! xRTC实质是一个掉电后还继续运行的定时器,从定时器的角度来看,相对于通用定时器TIM外设,它的功能十分简单,只有计时功能(也可以触发中断)。但其高级指出也就在于掉电之后还可以正常运行。
7 H/ g4 v" y+ U) e) V* V
两个 32 位寄存器包含二进码十进数格式 (BCD) 的秒、分钟、小时（ 12 或 24 小时制）、星期几、日期、月份和年份。此外，还可提供二进制格式的亚秒值。系统可以自动将月份的天数补偿为 28、29（闰年）、30 和 31 天。
. o1 ^; w1 m) _6 {
/ a4 u! h4 f9 [, r: G. K' t上电复位后，所有RTC寄存器都会受到保护，以防止可能的非正常写访问。

无论器件状态如何（运行模式、低功耗模式或处于复位状态），只要电源电压保持在工作范围内，RTC使不会停止工作。
. s3 r1 u1 w' ?# a2 ?
+ |& u! T4 Y& pRCT特征：
● 可编程的预分频系数：分频系数高为220。
9 g1 R8 D6 m& K● 32位的可编程计数器，可用于较长时间段的测量。
" p+ N0 B: b" q/ u# n& i● 2个分离的时钟：用于APB1接口的PCLK1和RTC时钟(RTC时钟的频率必须小于PCLK1时钟 频率的四分之一以上)。
0 h0 G$ P- ^. S8 L6 S● 可以选择以下三种RTC的时钟源：
     ● HSE时钟除以128；
$ ?. \4 x! p, i' Q4 T     ● LSE振荡器时钟；
# _3 k9 P9 j* n$ c     ● LSI振荡器时钟

8 S" U4 R: @( {; Y  i3 ?1 `1 m● 2个独立的复位类型：
$ k) v1 X9 J- q( J! e+ o* O     ● APB1接口由系统复位；
1 F9 k, ~+ b) _6 X* e8 ^9 E     ● RTC核心(预分频器、闹钟、计数器和分频器)只能由后备域复位
+ `4 u* N" T% n+ B; b$ Y4 W
7 I) \% S, C5 d" J6 o● 3个专门的可屏蔽中断：
. A% R7 F0 b& {  M( n- O/ U     ● 1.闹钟中断，用来产生一个软件可编程的闹钟中断。
& P9 N+ @# A' A     ● 2.秒中断，用来产生一个可编程的周期性中断信号(长可达1秒)。
$ i) [- C+ v$ R8 a# M; P- G# \     ● 3.溢出中断，指示内部可编程计数器溢出并回转为0的状态。

RTC时钟源：
# c( U) C8 q, z% W; q; S7 _8 S! r三种不同的时钟源可被用来驱动系统时钟(SYSCLK)：
+ R0 j. `" M! }1 c. F( D0 m
● HSI振荡器时钟
● HSE振荡器时钟
( h+ W) U0 b+ `3 E● PLL时钟
4 }& e0 D' C" h3 P: _# R) _. I7 z6 i' ?
: Q, h& f1 p7 W+ s这些设备有以下2种二级时钟源：
● 40kHz低速内部RC，可以用于驱动独立看门狗和通过程序选择驱动RTC。 RTC用于从停机/待机模式下自动唤醒系统。
' F3 O4 X% f( b) [● 32.768kHz低速外部晶体也可用来通过程序选择驱动RTC(RTCCLK)。

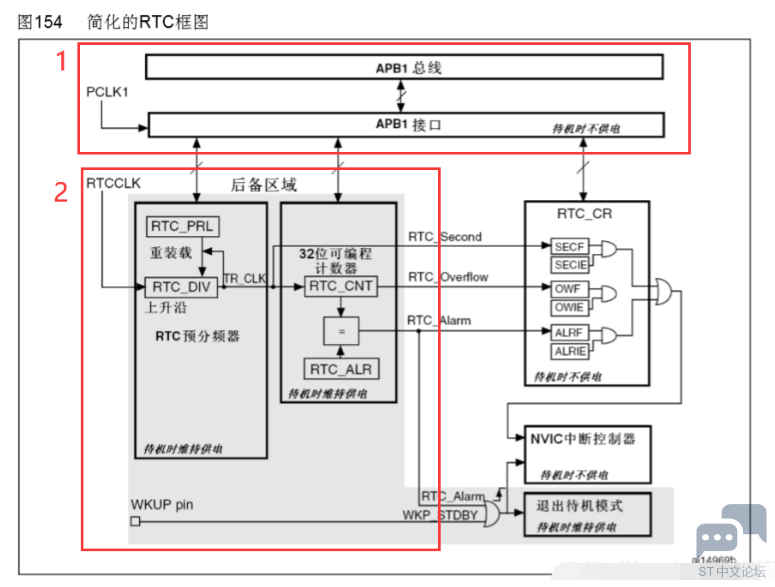

$ a2 i* k+ F  Z, {  X7 p) z4 vRTC原理框图
1 b2 a& i; c& |' \" \! Q
, P: p3 _3 e" m# `

$ \. e, z% C0 [' w( F2 oRTC时钟的框图还是比较简单的，这里我们把他分成 两个部分:

/ c* s# l* M$ GAPB1 接口：用来和 APB1 总线相连。 此单元还包含一组 16 位寄存器，可通过 APB1 总线对其进行读写操作。APB1 接口由 APB1 总 线时钟驱动，用来与 APB1 总线连接。
) p" C' Z+ R% Q; l! Q
& A/ ~5 c) b2 l通过APB1接口可以访问RTC的相关寄存器（预分频值，计数器值，闹钟值）。

/ B  m: y1 V$ ~8 V  A+ a  bRTC 核心接口：由一组可编程计数器组成，分成 两个主要模块 。



% p2 F) M" E7 N; C第一个模块是 RTC 的 预分频模块，它可编程产生 1 秒的 RTC 时间基准 TR_CLK。RTC 的预分频模块包含了一个 20 位的可编程分频器(RTC 预分频器)。如果在 RTC_CR 寄存器中设置了相应的允许位，则在每个 TR_CLK 周期中 RTC 产生一个中断(秒中断)。
! ?: e/ L& w9 s8 A# N
1 X" J# r% |3 O, J, n
, k- A0 D: l; R- U/ [

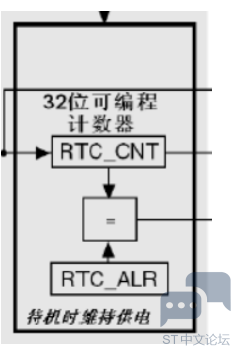

第二个模块是一个 32 位的可编程计数器 （RTC_CNT），可被初始化为当前的系统时间，一个 32 位的时钟计数器，按秒钟计算，可以记 录 4294967296 秒，约合 136 年左右，作为一般应用，这已经是足够了的。
. [0 p  o1 B( L0 f3 ]
" ~- M0 }' ]: @; T6 t) o9 ^! NRTC具体流程：

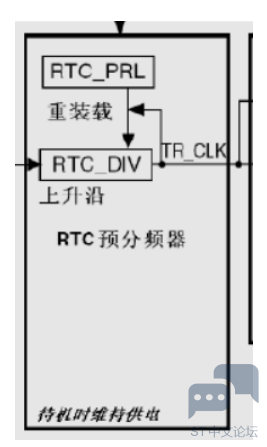

& W+ y5 R7 ?" N/ g6 {! s) C3 t& oRTCCLK经过RTC_DIV预分频，RTC_PRL设置预分频系数，然后得到TR_CLK时钟信号，我们一般设置其周期为1s，RTC_CNT计数器计数，假如1970设置为时间起点为0s，通过当前时间的秒数计算得到当前的时间。RTC_ALR是设置闹钟时间，RTC_CNT计数到RTC_ALR就会产生计数中断，
% g- F* j1 ~, G5 |. Y, H2 xRTC_Second为秒中断，用于刷新时间，
RTC_Overflow是溢出中断。
RTC Alarm 控制开关机
RTC时钟选择
使用HSE分频时钟或者LSI的时候,在主电源VDD掉电的情况下,这两个时钟来源都会受到影响,因此没法保证RTC正常工作.所以RTC一般都时钟低速外部时钟LSE,频率为实时时钟模块中常用的32.768KHz,因为32768 = 2^15,分频容易实现,所以被广泛应用到RTC模块.(在主电源VDD有效的情况下(待机),RTC还可以配置闹钟事件使STM32退出待机模式).

RTC复位过程
除了RTC_PRL、RTC_ALR、RTC_CNT和RTC_DIV寄存器外，所有的系统寄存器都由系统复位或电源复位进行异步复位。
RTC_PRL、RTC_ALR、RTC_CNT和RTC_DIV寄存器仅能通过备份域复位信号复位。

( P. ?; |$ h% \, }6 g4 S系统复位后,禁止访问后备寄存器和RCT,防止对后卫区域(BKP)的意外写操作
0 Y! U" s) y+ ^( }2 _, {. @8 s
. F$ b" J- i, ~% n( f5 a7 J  oRTC中断
6 _9 [! N* x  ~* l" h+ k2 c8 _秒中断：
  u! L  t1 ~! ^, }2 B: f8 \) R# Q这里时钟自带一个秒中断，每当计数加一的时候就会触发一次秒中断，。注意，这里所说的秒中断并非一定是一秒的时间，它是由RTC时钟源和分频值决定的“秒”的时间，当然也是可以做到1秒钟中断一次。我们通过往秒中断里写更新时间的函数来达到时间同步的效果

闹钟中断：
闹钟中断就是设置一个预设定的值，计数每自加多少次触发一次闹钟中断
8 j5 d7 Y. ?. {& F) O0 k; Q
# F+ m' H9 |1 TCubeMX配置RTC
工程创建
. h; T$ X& E+ }9 Q4 d0 y1设置RCC
0 I# u. O/ i. M2 d' [8 ?

0 [3 I. p+ e% l4 l, ]& u8 w

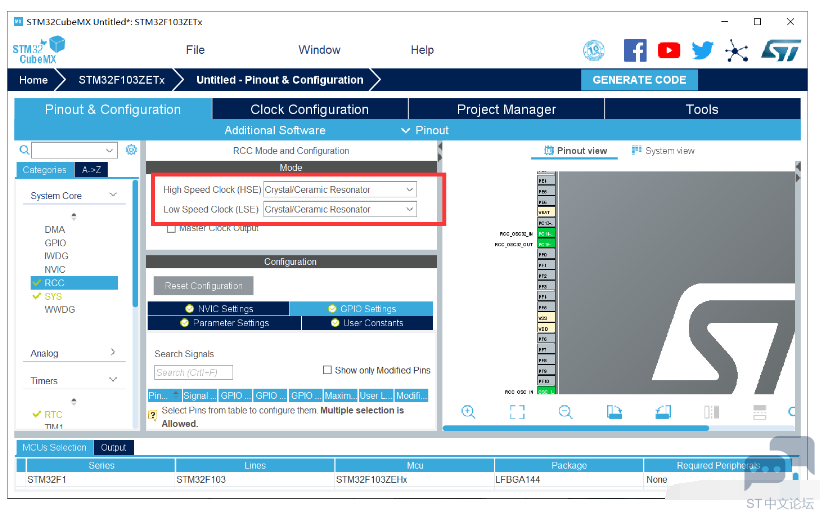

设置高速外部时钟HSE 选择外部时钟源
使能外部晶振LSE

RTC设备因为其独特的运行方式（即掉电依旧运行）使用HSE分频时钟或者LSI的时候,在主电源VDD掉电的情况下,这两个时钟来源都会受到影响，资源消耗太大，小小的纽扣电池根本吃不消。没法保证RTC正常工作.所以RTC一般都时钟低速外部时钟LSE
* |+ r: N# k1 ?2 Q
. J7 O7 W3 o3 }  |5 u2.配置RTC


! ~& @4 Q: ?7 k6 L

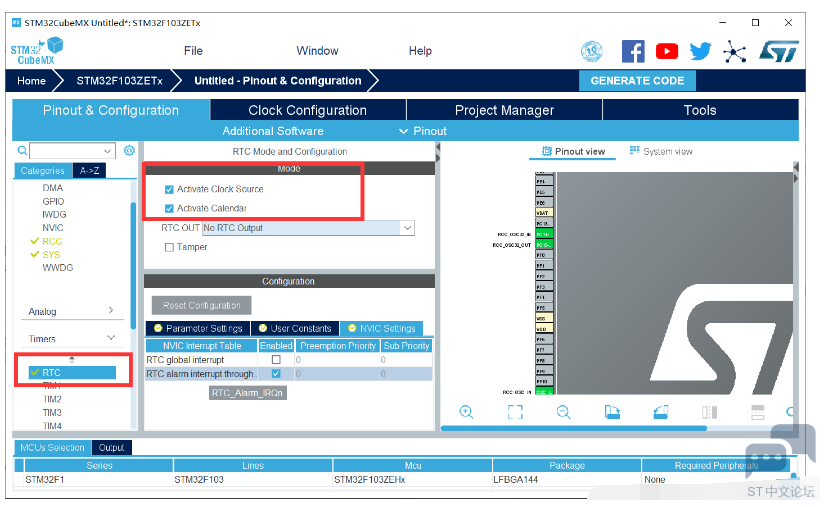

Activate Clock Source 激活时钟源
+ V1 E/ `$ t/ R5 ?' ~' Y+ XActivate calendar激活日历

这两个都要点，作用也很明显，先是使能时钟源，再使能RTC日历
  Y" P/ }. q  q3 D' |3 ORTC_OUT： Not RTC_OUT
# F6 S& [$ X4 M/ q, `2 KTamper： ×
- `" |  x# z% R+ n$ `
第一个是是否使能 tamper（PC13）引脚上输出校正的秒脉冲时钟，

2 T; R. [  `, i& r/ c+ n& b第二个： RTC入侵检测校验功能
( V1 [/ {. s4 C1 o: d. P2 h6 p
4 B# N; ?$ \4 `: R3 X: M1 nRTC校验功能，使能侵入检测功能。RTC时钟经64分频输出到侵入检测引脚TAMPER上
' D: X7 ]- |  s1 V当 TAMPER引脚上的信号从 0变成1或者从 1变成 0(取决于备份控制寄存器BKP_CR的 TPAL位)，会产生一个侵入检测事件。侵入检测事件将所有数据备份寄存器内容清除。

1.也就是第一个是使能tamper（PC13）引脚作为时钟脉冲输出
. X! x# F! i$ i0 ~7 `: h2.第二个是使能tamper（PC13）引脚作为入侵检测功能
) c& ^' [' t% r! E/ t; T

1 L# k& n' V7 J下面是两个RTC的中断：
RTC全局中断RTC_IRQHandler()
闹钟中断函数RTCAlarm_IRQHandler()

# z2 U& d* C6 d. E1 f3 M

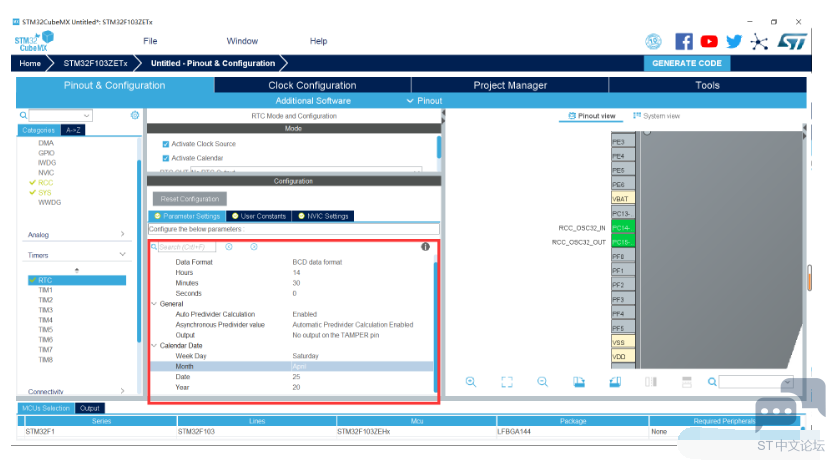

4 [( L# q; w+ O9 Q0 X. C2 b- m此处设置时间为2020/04/25 13:30:00
+ M9 Q8 j* M# A# g* JData Format: 日期格式

Binary data format 十六进制
4 y+ A6 \( q# K' ]3 ]6 J3 SBCD data format BCD码进制
; V8 [2 X3 i7 C: Y9 E; k1 Q  o" M- q
+ X/ [* @  N! r) ]6 j使用自动配置，初始化时间必须使用BCD data format，原因是库函数存在bug，如果使用Binary data format，月份配置会出错，比如说11月，配置时会赋值为RTC_MONTH_NOVEMBER，而此宏定义值为0x11，也就是说其十进制值为17
+ F5 _# c/ @5 e. a( m1 V
Hours： 小时

Minutes： 分钟
) D: k7 X/ e6 `' `/ A
! G" ]6 F# k# j4 p+ y' vSeconds： 秒

! `6 g" I  |  T6 i" dWeek Day： 星期
8 {# z; \8 R0 G
2 u( U- [8 X* |  H7 z5 GMonth 月份

Date： 日期
" C4 X2 Z9 K( z6 a9 b8 V) S. e
+ Y/ e5 z+ B/ \' p' ?7 LYear： 年份

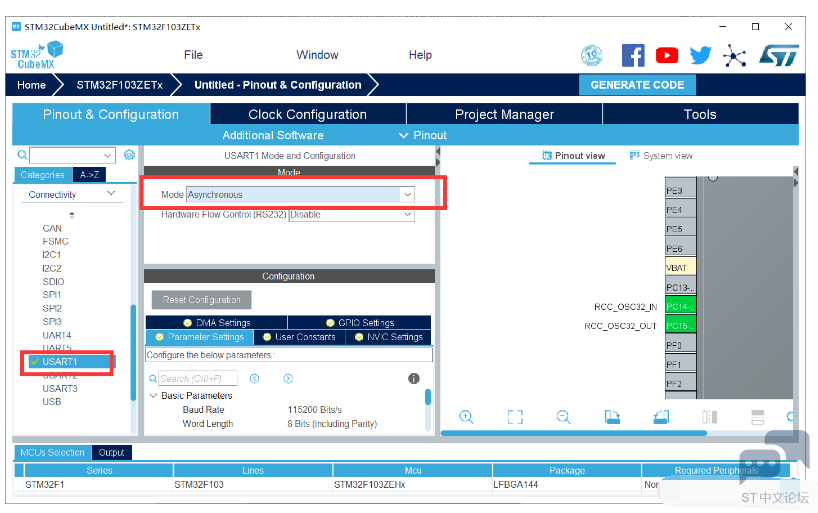

3 使能串口
9 n: m3 q3 A: z2 ?

( x8 f0 [2 D$ d
使能一下串口，因为发送日期到上位机

4时钟源设置
- {3 o3 c/ q' T5 l' b- ~, G) `- ^

* @7 x# x, ~. _" P: N$ v$ y

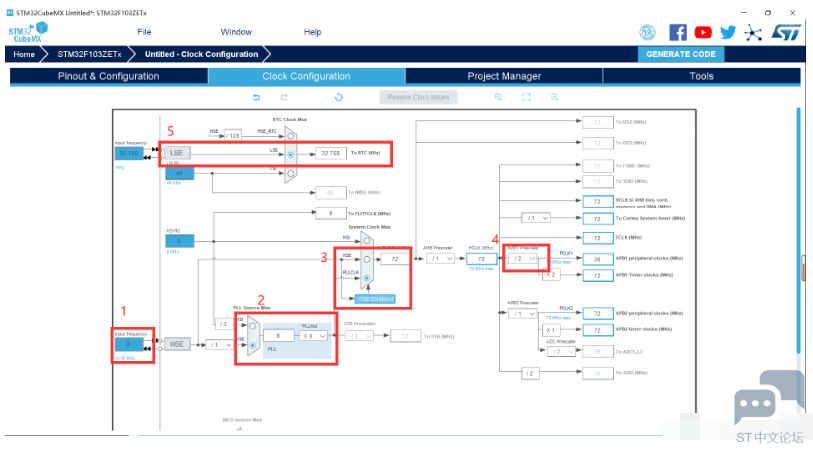

我的是 外部晶振为8MHz
3 z: r4 S% n1 v7 J/ R2 W. `1选择外部时钟HSE 8MHz
+ C7 {9 C. [% S2 P0 H# p& g2PLL锁相环倍频9倍
; B3 c" s# H6 \8 M3 q) ]$ N3系统时钟来源选择为PLL
8 [; y8 n1 s! A, b+ A& O% t4设置APB1分频器为 /2
- n, c& `- j" O3 C5 A5 使能CSS监视时钟
6 设置RTC时钟为LSE

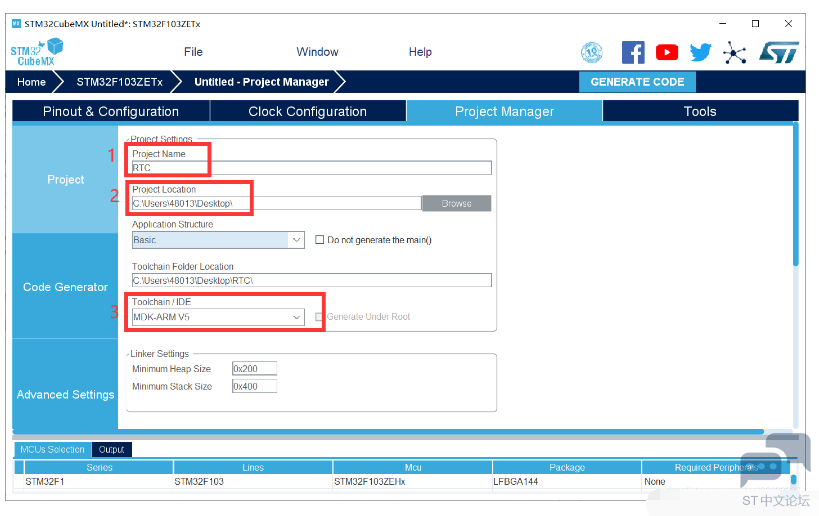

  u4 R2 ?7 ~( z  E$ j5项目文件设置

' y6 ~4 a  d5 z/ q

" T  s$ y: s: ~2 O! s* |1 设置项目名称
0 B6 a: b0 F  X$ t5 E2 设置存储路径
- b" R# q* \' m$ Q, w5 ^3 a" [( M3 选择所用IDE
1 |/ T& w+ Z" ~
% W6 S& c: [+ h

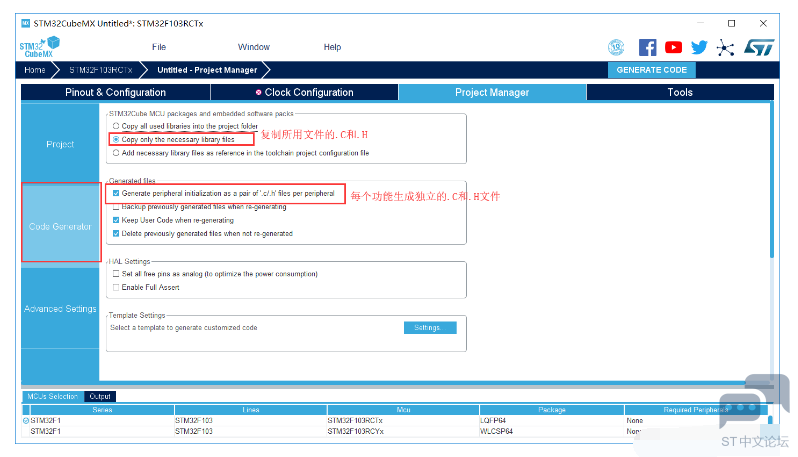

2 E$ D- o: \  h- _6创建工程文件

然后点击GENERATE CODE 创建工程
' F* z$ R+ ?. s; J. Y

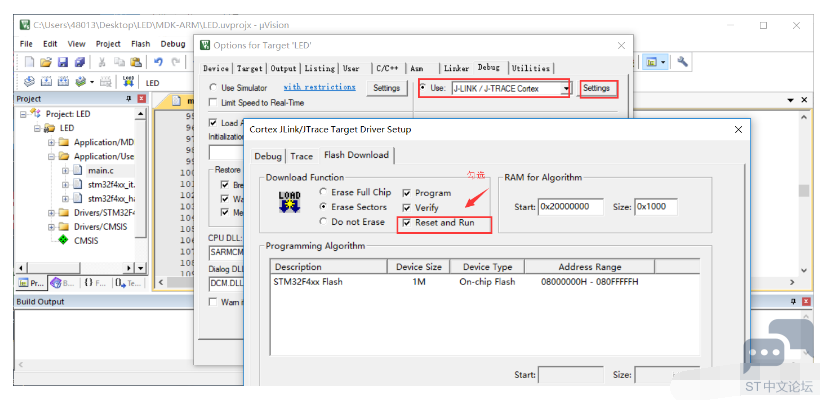

配置下载工具
新建的工程所有配置都是默认的 我们需要自行选择下载模式，勾选上下载后复位运行
' f3 N; F7 ]# l$ f# O" K
5 Z& i* }. @. f0 l

, x+ M# \4 [0 l% R# L- c$ Y% aRTC_HAL库函数
; v) ~" B6 S  ~! u# x

1. /*设置系统时间*/

2. HAL_StatusTypeDef HAL_RTC_SetTime(RTC_HandleTypeDef *hrtc, RTC_TimeTypeDef *sTime, uint32_t Format)

3. /*读取系统时间*/

4. HAL_StatusTypeDef HAL_RTC_GetTime(RTC_HandleTypeDef *hrtc, RTC_TimeTypeDef *sTime, uint32_t Format)

5. /*设置系统日期*/

6. HAL_StatusTypeDef HAL_RTC_SetDate(RTC_HandleTypeDef *hrtc, RTC_DateTypeDef *sDate, uint32_t Format)

7. /*读取系统日期*/
   0 j  \- K8 p- R
8. HAL_StatusTypeDef HAL_RTC_GetDate(RTC_HandleTypeDef *hrtc, RTC_DateTypeDef *sDate, uint32_t Format)
   3 z- h! F% Z& b! _% V" q
9. /*启动报警功能*/

10. HAL_StatusTypeDef HAL_RTC_SetAlarm(RTC_HandleTypeDef *hrtc, RTC_AlarmTypeDef *sAlarm, uint32_t Format)

11. /*设置报警中断*/
      j: ]2 K6 ^& O
12. HAL_StatusTypeDef HAL_RTC_SetAlarm_IT(RTC_HandleTypeDef *hrtc, RTC_AlarmTypeDef *sAlarm, uint32_t Format)
    ( f  `% }. y* T" G/ `
13. /*报警时间回调函数*/
    % p* W  {2 Q+ ?! u3 ]
14. __weak void HAL_RTC_AlarmAEventCallback(RTC_HandleTypeDef *hrtc)
    # K/ J5 g4 `" M
15. /*写入后备储存器*/
    " P* A4 ~* ]$ ?$ n$ _1 U
16. void HAL_RTCEx_BKUPWrite(RTC_HandleTypeDef *hrtc, uint32_t BackupRegister, uint32_t Data)

17. /*读取后备储存器*/
    $ K' |& T9 x* o5 R) V4 d9 E5 b
18. uint32_t HAL_RTCEx_BKUPRead(RTC_HandleTypeDef *hrtc, uint32_t BackupRegister


复制代码

. m4 a5 N! c9 R2 t) l) k我们可以看到前面的四个函数，分别是
设置系统时间：HAL_RTC_SetTime();
读取系统时间: HAL_RTC_GetTime();
设置系统日期: HAL_RTC_SetDate();
2 n! {- I) I* E! ^8 C) [1 a读取系统日期: HAL_RTC_GetDate();

& {5 ]4 ?% n6 D6 Z  }# k+ Z3 R+ L因为系统的时间和日期开始的时候已经设置过了，所以我们这里只用两个读取函数
' E! y4 N  `- K
  {+ R, d( X8 O读取系统时间函数
) n  W1 ?7 i  T

1. /*读取系统时间*/
   0 q; S' F, S9 l: w
2. HAL_StatusTypeDef HAL_RTC_GetTime(RTC_HandleTypeDef *hrtc, RTC_TimeTypeDef *sTime, uint32_t Format)

复制代码

功能： 获取RTC时钟的时间

参数：
9 o2 L, \2 S/ \0 J$ ~# {8 R! M
. x$ E( n# k4 U% k$ C" J% s: Y*hrtc RTC结构体参数 例：&hi2c2

8 I2 u2 l8 V5 R* x! u7 J, mRTC_TimeTypeDef *sTime： 获取RTC时间的结构体，

Format： 获取时间的格式
RTC_FORMAT_BIN 使用16进制
) t1 P$ j( Y2 a- x) K0 QRTC_FORMAT_BCD 使用BCD进制

7 Q; ?$ d4 C; I0 x读取系统日期函数
- f7 Y5 V, \* @9 I1 l  m
$ D$ g5 \# U5 h6 r/ w9 U( A2 Y' A

1. /*读取系统日期*/
   . n  O( g  b+ i( ~3 J+ G0 k
2. HAL_StatusTypeDef HAL_RTC_GetDate(RTC_HandleTypeDef *hrtc, RTC_DateTypeDef *sDate, uint32_t Format)

复制代码

功能： 获取RTC时钟的日期
% N- E% D* Q( k) P3 A
参数：

*hrtc RTC结构体参数 例：&hi2c2

" G2 ]: f, m$ c8 H& }: K8 R6 aRTC_DateTypeDef *sTime： 获取RTC日期的结构体，
* P( _' T7 \  S4 V$ i0 ~& j
Format： 获取日期的格式
RTC_FORMAT_BIN 使用16进制
9 g/ T9 r: |* x& `. YRTC_FORMAT_BCD 使用BCD进制

在stm32f1xx_hal_rtc.h头文件中，可以找到RTC_TimeTypeDef，RTC_DateTypeDef这两个结构体的成员变量。

  |3 ]8 e8 c( Q* O3 R3 g

1. /**
   4 B7 C  D  O' l2 j
2.   * @brief  RTC Time structure definition
   9 n4 P3 E/ ^, R6 Z0 D4 y0 W% O, |
3.   */
   . f7 R! \: t$ o, ?* r
4. typedef struct

5. {

6.   uint8_t Hours;            /*!< Specifies the RTC Time Hour.

7.                                  This parameter must be a number between Min_Data = 0 and Max_Data = 23 */

8.
   1 h  e# p' u  y2 [  P+ W
9.   uint8_t Minutes;          /*!< Specifies the RTC Time Minutes.
   2 |4 e; P! ~! l5 i: M! V1 P
10.                                  This parameter must be a number between Min_Data = 0 and Max_Data = 59 */
    1 o6 O, ?  q& x; P1 _% _' n) f
11.
    7 Z; }7 K( p( u* `% C: L* R
12.   uint8_t Seconds;          /*!< Specifies the RTC Time Seconds.

13.                                  This parameter must be a number between Min_Data = 0 and Max_Data = 59 */

14.

15. } RTC_TimeTypeDef;

复制代码

1. /**
   % u' l2 y0 u  U8 K$ d
2.   * @brief  RTC Date structure definition
   ; X5 Y1 ^1 U5 l; b+ `
3.   */

4. typedef struct
   . e% l7 ]3 W8 e  [4 H1 I
5. {

6.   uint8_t WeekDay;  /*!< Specifies the RTC Date WeekDay (not necessary for HAL_RTC_SetDate).

7.                          This parameter can be a value of @ref RTC_WeekDay_Definitions */

8.
   0 C, w# }4 J. C
9.   uint8_t Month;    /*!< Specifies the RTC Date Month (in BCD format).
   $ }( a( Y+ B1 Z
10.                          This parameter can be a value of @ref RTC_Month_Date_Definitions */

11.
    6 V. [* `: a! l' n1 T* ]. r
12.   uint8_t Date;     /*!< Specifies the RTC Date.

13.                          This parameter must be a number between Min_Data = 1 and Max_Data = 31 */

14.

15.   uint8_t Year;     /*!< Specifies the RTC Date Year.
    2 {7 q% t- T0 m0 U  f
16.                          This parameter must be a number between Min_Data = 0 and Max_Data = 99 */
    9 R, L+ w; f% [7 i
17.
      T+ \/ ^! j( W2 b* P
18. } RTC_DateTypeDef;

复制代码

1 |" t' D; |/ L4 G程序代码：

main.c

3 G( A" `4 }. M' W! C; c% J3 w, v在main.c中重写fputc函数，使得能够使用printf函数
+ ^1 h0 {0 A+ g6 D' V6 ~
# [6 N2 c9 f+ k. G6 L7 t" }: Z- s6 x

1. #include "stdio.h"

2.

3.

4. int fputc(int ch,FILE *f){

5. uint8_t temp[1]={ch};

6. HAL_UART_Transmit(&huart1,temp,1,2);

7. return ch;

8. }

复制代码

定义两个结构体来获取日期和时间：

1. RTC_DateTypeDef GetData;  //获取日期结构体

2.
     Y5 |& R* K4 q/ f3 B
3. RTC_TimeTypeDef GetTime;   //获取时间结构体

复制代码

* }8 Q* @3 }3 e' K* ~5 R在while循环中添加：
* d) N+ a; u/ ]. l% D$ B- ^  N0 X

1.          /* Get the RTC current Time */

2.           HAL_RTC_GetTime(&hrtc, &GetTime, RTC_FORMAT_BIN);

3.       /* Get the RTC current Date */
   . }5 S+ N8 _' g5 a; \8 r8 x+ \7 G
4.       HAL_RTC_GetDate(&hrtc, &GetData, RTC_FORMAT_BIN);
   ! L  ~! B6 d, u& e8 z
5.

6.       /* Display date Format : yy/mm/dd */

7.       printf("%02d/%02d/%02d\r\n",2000 + GetData.Year, GetData.Month, GetData.Date);
   6 w* B  O) m4 d, `) V
8.       /* Display time Format : hh:mm:ss */
   + R4 Z* Q8 g) l. Q, f' z- g* `
9.       printf("%02d:%02d:%02d\r\n",GetTime.Hours, GetTime.Minutes, GetTime.Seconds);

10.

11.       printf("\r\n");

12.
    . }9 {+ W4 c1 [  ]& s! ^: H
13.       HAL_Delay(1000);

复制代码

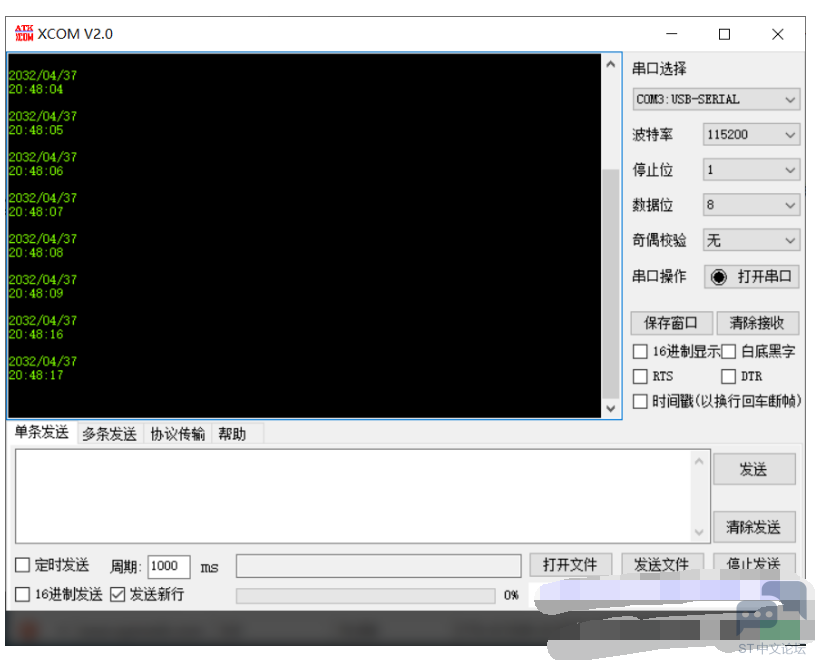

3 J+ O' E$ G& F* G' B+ h. ~程序中使用HAL_RTC_GetTime（）,HAL_RTC_GetDate()读取时间和日期，并保存到结构体变量中，然后通过串口输出读取的时间和日期。

例程测试正常：
; G6 r  q6 r1 T# r( Q) @

7 C. j1 w1 t; ]* K& l0 m
- ]7 F" @8 V" E. f; jRTC掉电重置
  E) O% U6 a6 r9 r5 l# P9 H但是呢，在hal库中生成的代码，每次断电就RTC时间会重置，每次上电都会重新初始化时间
5 P' O4 Y+ L2 \: S% d
因为HAL库设置了一个BKP寄存器保存一个标志。每次单片机启动时都读取这个标志并判断是不是预先设定的值：如度果不是就初始化RTC并设置时间，再设置标志为预期值；如果是预期值就跳过初始化和时间设置，继续执行后面的程序

所以这里我们只需要每次上电执行RTC初始化之前，将标志设置为预期值即可

+ b; \- b  O" j& r( _; a( h在rtc.c中的RTC_Init修改为以下内容即可
+ o9 V4 t; Z) |" [6 h1 V- W
+ |% F  Q+ @$ h. d

1. void MX_RTC_Init(void)
   6 l8 W7 B7 G5 u- c4 m2 A
2. {
   " G! ]' `7 u$ B/ A
3.
   + I# H7 K4 t2 q& D6 i* V+ `
4.   /* USER CODE BEGIN RTC_Init 0 */

5.                 RTC_TimeTypeDef time;   //时间结构体参数
   ( E7 V0 `  D8 Z9 u( [4 D( `5 o
6.                 RTC_DateTypeDef datebuff;   //日期结构体参数

7.   /* USER CODE END RTC_Init 0 */
   ; f& @; r( _$ a0 u; z
8.

9.   RTC_TimeTypeDef sTime = {0};

10.   RTC_DateTypeDef DateToUpdate = {0};

11.

12.   /* USER CODE BEGIN RTC_Init 1 */

13.         __HAL_RCC_BKP_CLK_ENABLE();       //开启后备区域时钟

14.         __HAL_RCC_PWR_CLK_ENABLE();                  //开启电源时钟
    % E6 _3 z5 V# [. c7 i% Z
15.   /* USER CODE END RTC_Init 1 */
    9 C0 Z$ z! ]' f% r% K5 @
16.   /**Initialize RTC Only

17.   */

18.   hrtc.Instance = RTC;

19.   hrtc.Init.AsynchPrediv = RTC_AUTO_1_SECOND;
    ( C5 t' R9 \. ?) e0 T* i
20.   hrtc.Init.OutPut = RTC_OUTPUTSOURCE_NONE;

21.   if (HAL_RTC_Init(&hrtc) != HAL_OK)
    + e& X' b7 F# i( o! A
22.   {

23.     Error_Handler();
    # ?  L' Z( P+ }
24.   }

25.

26.   /* USER CODE BEGIN Check_RTC_BKUP */

27.         if(HAL_RTCEx_BKUPRead(&hrtc,RTC_BKP_DR1)!= 0x5051)
    " L  H4 s: l3 H6 d+ Y
28.         {

29.
    5 x  b$ S3 e+ N5 p" l
30.   /* USER CODE END Check_RTC_BKUP */
    9 Y! T4 l- m% d" B1 y
31.
    " j2 t( M% z* j* ]' H
32.   /**Initialize RTC and set the Time and Date

33.   */
    1 e' E  N( W+ {
34.   sTime.Hours = 0x14;

35.   sTime.Minutes = 0x30;
    ( h  C, L& z8 a) v1 F
36.   sTime.Seconds = 0x0;
    5 j' u& J" O% G/ Z! i* u
37.

38.   if (HAL_RTC_SetTime(&hrtc, &sTime, RTC_FORMAT_BCD) != HAL_OK)

39.   {
    # {$ m* S$ K2 M, k, b$ D
40.     Error_Handler();

41.   }
    , m5 |6 Z6 M; N+ I- K
42.   DateToUpdate.WeekDay = RTC_WEEKDAY_SATURDAY;

43.   DateToUpdate.Month = RTC_MONTH_APRIL;
    4 u0 X) ^" r4 ~; X( K
44.   DateToUpdate.Date = 0x25;

45.   DateToUpdate.Year = 0x20;
    " D8 m- h( q$ M/ Q/ v* D$ h
46.
    & n. Y4 Y7 M  ~; C5 @1 O5 o
47.   if (HAL_RTC_SetDate(&hrtc, &DateToUpdate, RTC_FORMAT_BCD) != HAL_OK)
    % S% x/ N/ g1 ]
48.   {

49.     Error_Handler();

50.   }
    8 X! ?2 G2 R5 Q) Z# z/ P$ C7 f
51.   /* USER CODE BEGIN RTC_Init 2 */
    , {9 s. R2 X7 K/ V6 Q, t
52.

53.         __HAL_RTC_SECOND_ENABLE_IT(&hrtc,RTC_IT_SEC);         //开启RTC时钟秒中断

54.         datebuff = DateToUpdate;  //把日期数据拷贝到自己定义的data中
    * Z0 z1 J: T8 r* g9 e7 }
55.         HAL_RTCEx_BKUPWrite(&hrtc, RTC_BKP_DR1, 0x5051);//向指定的后备区域寄存器写入数据

56.         HAL_RTCEx_BKUPWrite(&hrtc, RTC_BKP_DR2, (uint16_t)datebuff.Year);

57.         HAL_RTCEx_BKUPWrite(&hrtc, RTC_BKP_DR3, (uint16_t)datebuff.Month);

58.         HAL_RTCEx_BKUPWrite(&hrtc, RTC_BKP_DR4, (uint16_t)datebuff.Date);
    3 `5 Q+ f" ~& n& y# H) V
59.         HAL_RTCEx_BKUPWrite(&hrtc, RTC_BKP_DR5, (uint16_t)datebuff.WeekDay);

60.

61.   }
    0 `% b( X* m0 H
62.         else
    3 j0 r# {: U8 @: x: t1 M& y
63.         {
    % D% Y1 s0 x6 n# s2 z' Z: Y: s" }5 H
64.                 datebuff.Year    = HAL_RTCEx_BKUPRead(&hrtc, RTC_BKP_DR2);
    $ ~% Y- |. w5 W6 |
65.                 datebuff.Month   = HAL_RTCEx_BKUPRead(&hrtc, RTC_BKP_DR3);
    / L7 g4 P) T* B- W8 S$ e; F6 A
66.                 datebuff.Date    = HAL_RTCEx_BKUPRead(&hrtc, RTC_BKP_DR4);

67.                 datebuff.WeekDay = HAL_RTCEx_BKUPRead(&hrtc, RTC_BKP_DR5);

68.                 DateToUpdate = datebuff;
    9 n" N0 s% S4 w+ J# @
69.                 if (HAL_RTC_SetDate(&hrtc, &DateToUpdate, RTC_FORMAT_BIN) != HAL_OK)

70.                 {
    6 B5 Z/ Y' w: c. [8 q. T
71.                         Error_Handler();

72.                 }

73.                 __HAL_RTC_SECOND_ENABLE_IT(&hrtc,RTC_IT_SEC);         //开启RTC时钟秒中断
    ) Q( d7 j9 r# Z- s. H) S' y4 T) }
74.         }
    8 {6 b) M; _/ c# Q
75.

76.
    , B. z. \8 M( E3 h2 M$ X
77.

78. }
    " T  K2 K* M3 S" Z/ g

复制代码

+ C) q  x# h$ m/ V
