01. RTC时钟简介
STM32F4 的实时时钟（RTC）相对于 STM32F1 来说，改进了不少，带了日历功能了，STM32F4 的 RTC，是一个独立的 BCD 定时器/计数器。RTC 提供一个日历时钟（包含年月日时分秒信息）、两个可编程闹钟（ALARM A 和 ALARM B）中断，以及一个具有中断功能的周
0 v" G" P/ P( g3 k/ T7 F期性可编程唤醒标志。RTC 还包含用于管理低功耗模 式的自动唤醒单元。

两个 32 位寄存器（TR 和 DR）包含二进码十进数格式 (BCD) 的秒、分钟、小时（12 或24 小时制）、星期、日期、月份和年份。此外，还可提供二进制格式的亚秒值。

STM32F4 的 RTC 可以自动将月份的天数补偿为 28、29（闰年）、30 和 31 天。并且还可以进行夏令时 补偿。
$ }( {( ~  {* \) t& D; p
RTC 模块和时钟配置是在后备区域，即在系统复位或从待机模式唤醒后 RTC 的设置和时间维持不变，只要后备区域供电正常，那么 RTC 将可以一直运行。但是在系统复位后，会自动禁止访问后备寄存器和 RTC，以防止对后备区域(BKP)的意外写操作。所以在要设置时间之前，先要取消备份区域（BKP）写保护。
2 h" z1 K4 W" A- n
8 |9 @! z# F) h% r02. 硬件设计
用到的硬件资源有：
0 q* q! Q  H7 i: P% ]4 q) |1） 指示灯 DS0
2） 串口
3） TFTLCD 模块
4） RTC

" k+ s8 c. J2 U1 e% V03. RTC日历配置步骤
①使能PWR时钟：RCC_APB1PeriphClockCmd();

$ d- _3 A/ G! h- j- m& a② 使能后备寄存器访问: PWR_BackupAccessCmd()
, D5 A- W' Y. q' ^/ u. D
; ?5 Z5 r+ Q( ^9 u5 F③ 配置RTC时钟源，使能RTC时钟：

RCC_RTCCLKConfig();
) @& @5 Y2 }6 G0 H+ u. _
) h0 ?. [" G. [5 W: _* W* }$ yRCC_RTCCLKCmd();
! |: [* h  ?: t7 ]- A; ]/ g
如果使用LSE，要打开LSE：RCC_LSEConfig(RCC_LSE_ON);
( Z* Q' z6 T' ^; Q5 {" \& h: }
( M; ?& G" o8 s④ 初始化RTC(同步/异步分频系数和时钟格式)：RTC_Init ();
$ K3 O3 Y4 |8 f! B
3 K+ l# C7 y$ s7 Z⑤ 设置时间：RTC_SetTime ();
1 M3 n# E; K- g( G! P- D( k4 }
0 g& D) x3 D. U3 W; T7 G  k⑥设置日期：RTC_SetDate()；

  h# l9 ~5 u# w% ]04. 设置和获取日期示例

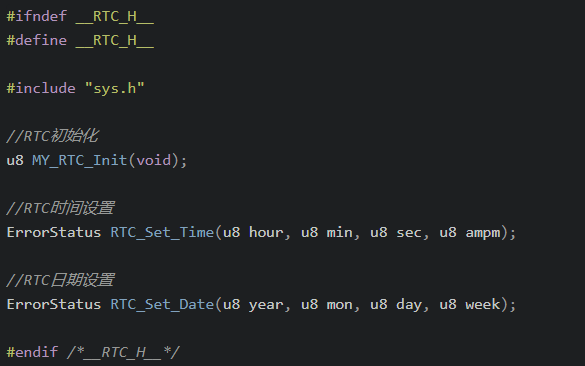

" I# {/ H  [( m; h( {. I; t6 krtc.h
1 N) Q- A6 u  Q2 ^$ b
2 p1 r8 `2 n6 |* h; w

1. #ifndef __RTC_H__

2. #define __RTC_H__
   " @& C9 R/ l( }! ]5 |) l
3.
   ! Q4 ~8 h, }+ b
4. #include "sys.h"

5.

6. //RTC初始化

7. u8 MY_RTC_Init(void);
   ; I+ G+ o2 r! f& T/ Z7 A' D) S- y9 z
8.
   / X+ `+ d; @* W
9. //RTC时间设置
   , _3 Q" w- J' [' \: P+ l: g
10. ErrorStatus RTC_Set_Time(u8 hour, u8 min, u8 sec, u8 ampm);

11.

12. //RTC日期设置
    4 _& K& [" |: c1 r
13. ErrorStatus RTC_Set_Date(u8 year, u8 mon, u8 day, u8 week);
    ) e# T. X9 r$ w' t+ n7 Y' z
14.

15. #endif /*__RTC_H__*/

复制代码

rtc.c

1. #include "rtc.h"

2. #include "delay.h"
   & W, H9 h' b6 t1 U$ {1 A& \
3.

4.
   & f; p* G( N( `, w  _
5. //RTC时间设置
   / d2 T2 O$ @; F
6. ErrorStatus RTC_Set_Time(u8 hour, u8 min, u8 sec, u8 ampm)

7. {
   - e& c( T) s, \( }; V
8.         RTC_TimeTypeDef RTC_TimeStruct;

9.         RTC_TimeStruct.RTC_H12 = ampm;
   4 ^* N+ H0 T6 y5 |) F
10.         RTC_TimeStruct.RTC_Hours = hour;

11.         RTC_TimeStruct.RTC_Minutes = min;

12.         RTC_TimeStruct.RTC_Seconds = sec;

13.
    9 u8 F- t8 t) p: ?$ ^' t
14.         return RTC_SetTime(RTC_Format_BIN,&RTC_TimeStruct);
    ' Z/ ]3 g2 Q5 b/ l/ V5 C, F" S
15. }
    * M, C7 I/ D+ d. z2 m2 D  |, X
16.

17. //RTC日期设置
    % C, s' D( f9 l: Q# u$ W) E1 M. ^7 H
18. ErrorStatus RTC_Set_Date(u8 year, u8 mon, u8 day, u8 week)
    ( T* D! C6 Q3 j9 ]4 \4 n
19. {

20.         RTC_DateTypeDef RTC_DateStruct;
    $ m% D1 `0 C: a, ]( k4 M7 ?
21.
    4 u; l9 R  M4 h$ ]
22.         RTC_DateStruct.RTC_Year = year;

23.         RTC_DateStruct.RTC_Month = mon;

24.         RTC_DateStruct.RTC_Date = day;
    7 w; u0 s2 B* z* {3 e8 R: F8 T( i
25.         RTC_DateStruct.RTC_WeekDay = week;
    & t* b7 S9 @* s# w- [
26.

27.         return RTC_SetDate(RTC_Format_BIN, &RTC_DateStruct);
    1 q! @# r  H! X# \
28. }
    3 i9 F  l# v. b* ?8 {
29.
    * e  F! O5 A$ A/ T
30. //RTC初始化
    & g2 b. K( N  L" O! S, C
31. u8 MY_RTC_Init(void)

32. {
    # |) Z  N* Y0 ]* r5 N3 s
33.         u16 retry = 0x1fff;
    9 |- _% A& M6 l$ Q
34.
    ; x% M& F! T5 ~: T
35.         RTC_InitTypeDef RTC_InitStruct;

36.

37.         //使能PWR时钟

38.         RCC_APB1PeriphClockCmd(RCC_APB1Periph_PWR, ENABLE);

39.

40.         //使能后备寄存器访问

41.         PWR_BackupAccessCmd(ENABLE);
    % l& z5 [' m+ ?$ R$ n  d' z" U
42.
    " w2 w6 k2 a4 n; x$ d
43.         //判断是否第一次初始化

44.         if (RTC_ReadBackupRegister(RTC_BKP_DR0) != 0x8080)

45.         {
    0 S+ c" R- Y; m5 o# |/ @  q* H
46.

47.                 //开启LSE
    3 y; t( L7 K2 {) j
48.                 RCC_LSEConfig(RCC_LSE_ON);

49.                 //等待LSE准备就绪

50.                 while(RCC_GetFlagStatus(RCC_FLAG_LSERDY) == RESET)
    4 M* }( [* t8 u& v
51.                 {
    # f$ n6 K* Y' p7 @: Y) Y! p
52.                         retry++;

53.                         delay_ms(10);

54.                 }

55.

56.                 //开始LSE失败

57.                 if (0 ==  retry)
    2 q3 A  ~0 N+ A. n' M$ K) F
58.                 {
    ) C1 w* [% v' f; }$ ^
59.                         return 1;
    # |) h% O' O% k
60.                 }
    6 t" p/ M' n9 F* \; a. w8 \
61.

62.                 //设置RTC时钟为LSE
    8 }2 Q6 n  d; q, Y
63.                 RCC_RTCCLKConfig(RCC_RTCCLKSource_LSE);
    7 z; }( z! J3 g0 y$ X
64.

65.                 //使能RTC时钟
    * \$ p& P0 f( Q
66.                 RCC_RTCCLKCmd(ENABLE);

67.
    ( {( Z) h; t9 s8 P2 X# F
68.                 //初始化RTC

69.                 RTC_InitStruct.RTC_HourFormat = RTC_HourFormat_24;

70.                 RTC_InitStruct.RTC_AsynchPrediv = 0x7F;
    , E% g) ^% }4 S% G# E* }+ g" [; k
71.                 RTC_InitStruct.RTC_SynchPrediv = 0xFF;
    + T# w/ [; A* A" y/ o( L; k
72.
    3 m! O4 C" p: \4 m
73.                 RTC_Init(&RTC_InitStruct);
    * V( g9 j3 f7 j' c2 Q3 H
74.

75.                 //设置时间
    ( J' k( n& w) E1 ^9 i3 B+ b
76.                 RTC_Set_Time(16, 06, 50, RTC_H12_AM);

77.

78.                 //设置日期

79.                 RTC_Set_Date(20, 9, 9, RTC_Weekday_Wednesday);

80.
    ; i4 }# N; o; `- m
81.                 //标记已经初始化
    , Z- ?+ u5 Z3 [- F$ o
82.                 RTC_WriteBackupRegister(RTC_BKP_DR0, 0x8080);
    . G7 v# e* c% G6 d* ~
83.
    1 L( N6 s% d9 E0 o
84.         }
    8 e. j% v- F. t$ \* }
85.

86.         return 0;
      n/ F' |- t& r! |
87. }


复制代码

7 B# v( y6 f' k( G# K2 _main.c
& h# H+ J* v5 g+ F4 H, t
- X" C  `6 \9 p/ J! H9 Q, Z1 N% y

1. #include "sys.h"
   3 V5 o' Z0 K- _2 B+ y
2. #include "delay.h"

3. #include "usart.h"
   2 d1 a1 @  ?6 R
4. #include "led.h"

5. #include "beep.h"
   * s+ T4 E: i: {8 o" d  J' H* L
6. #include "key.h"
   " S% y2 ?1 w* K& E; T+ r) b' w
7. #include "usmart.h"

8. #include "lcd.h"
   3 ]- q' Q" d8 K
9. #include "rtc.h"

10.

11. //LED状态设置函数
    3 i: P$ ~+ a3 \
12. void led_set(u8 sta)

13. {

14.         LED1 = sta;
    ) A3 j' m$ l# L& ]3 D
15. }
    4 I' f7 M$ O/ b3 J7 [) w; w. u
16.

17. //函数参数调用测试函数

18. void test_fun(void(*ledset)(u8), u8 sta)

19. {

20.         ledset(sta);

21. }
    / \- J8 o. z. r3 A) M/ ?: D
22.

23. int main(void)
    6 Z' {. [8 i1 @  v5 P" R, O* v; j
24. {

25.         u8 buf[40];
    7 b/ P- q* Q1 o1 u7 {
26.         u8 t = 0;
    9 w: E# V* s+ `& h) d: B  _
27.
    : N/ m/ j* l4 c) C& W+ K
28.         RTC_TimeTypeDef RTC_TimeStruct;
    6 Z& n, M3 u; u. m
29.         RTC_DateTypeDef RTC_DateStruct;
    - }; {" P1 s& b/ M, _" ]
30.
    8 d- S/ @1 ?2 @
31.         NVIC_PriorityGroupConfig(NVIC_PriorityGroup_2);//设置系统中断优先级分组2

32.
    ' g, B1 R' q: t/ G2 W# i1 G& z
33.         delay_init(168);
    + F6 D, ~, X$ q
34.

35.         uart_init(115200);
    6 N9 _. i2 H1 z1 j% B
36.
    ) z/ V9 Y( r5 l. w3 w
37.         usmart_dev.init(84);
    $ _4 _) O; n4 w' X
38.
    7 l" ^  {: {% D; y
39.         LED_Init();
    5 a. a* t0 [  i, ~$ F; w
40.         LCD_Init();

41.

42.         //RTC初始化

43.         MY_RTC_Init();
    % W) u& O. I9 v2 Q) d
44.
    7 a! q+ Z1 Z2 `$ y4 \
45.

46.         POINT_COLOR = RED;
    1 n5 \" J! t' T5 W' f, i
47.
    , V/ H: f6 e9 G: e
48.         LCD_ShowString(30,50,200,16,16,"Explorer STM32F4");

49.         LCD_ShowString(30,70,200,16,16,"USMART TEST");
    9 O) F% O) G) N6 Z9 j! a
50.         LCD_ShowString(30,90,200,16,16,"ATOM@ALIENTEK");
    4 _! h' [% h  P. g* F
51.         LCD_ShowString(30,110,200,16,16,"2020/09/09");

52.
    : _, {4 d0 ]: S7 R
53.         while(1)
      X& ~! X; Q, y: b) F9 I! C$ C9 m
54.         {
    7 }% o  ^: u& O! C2 J
55.                 t++;

56.
    ( ?' }9 u9 Y9 n, u) D
57.                 //每隔100ms更新显示
    ; F- j, v( e) q6 I& o
58.                 if (0 == t % 10)

59.                 {
    6 q* K* O' S6 _  V0 B' b
60.                         RTC_GetTime(RTC_Format_BIN, &RTC_TimeStruct);
      U2 W9 s5 V+ M
61.                         sprintf((char*)buf, "Time: %02d:%02d:%02d", RTC_TimeStruct.RTC_Hours, RTC_TimeStruct.RTC_Minutes, RTC_TimeStruct.RTC_Seconds);
    1 V# v* Z: V2 P8 R3 u$ l
62.                         LCD_ShowString(30, 140, 210, 16, 16, buf);

63.
    2 Y/ r5 `9 a1 r* Q
64.

65.                         RTC_GetDate(RTC_Format_BIN, &RTC_DateStruct);
    6 z8 ~% _% a0 G
66.                         sprintf((char*)buf, "Date: 20%02d-%02d-%02d", RTC_DateStruct.RTC_Year, RTC_DateStruct.RTC_Month, RTC_DateStruct.RTC_Date);
    " q0 \: r8 I$ @4 ^( U7 ^: M6 `
67.                         LCD_ShowString(30, 160, 210, 16, 16, buf);
    ) S4 n3 Y, P4 a$ S- q  Z- J) R
68.
    " m! w- e  U& m/ t2 ^9 h7 O9 A
69.                         sprintf((char*)buf, "Week: %d", RTC_DateStruct.RTC_WeekDay);
    + {1 m2 P. \6 v/ K
70.                         LCD_ShowString(30, 180, 210, 16, 16, buf);
    4 ]/ e  r1 W) @" E/ X
71.

72.                 }
    6 k* S; ?# D7 O3 X) t" X3 m' w
73.

74.
    4 x, o9 B0 L9 Y5 x# n, w
75.                 if (0 == t % 20)

76.                 {
    - I0 {1 P; _0 ^/ [& }% J
77.                         LED1 = !LED1;

78.                 }

79.

80.                 //睡眠10毫秒
    # N& ^' l1 X& M; W
81.                 delay_ms(10);

82.         }

83. }

复制代码

( X2 X# r. i9 X4 E, A0 s05. 设置闹钟中断示例
: J# J) L! m9 H  @5 s

1. //设置闹钟时间(按星期闹铃,24小时制)
   4 B, d# _, m0 s2 H6 K
2. //week:星期几(1~7) @ref  RTC_Alarm_Definitions

3. //hour,min,sec:小时,分钟,秒钟
   ) E6 g6 L% p4 Y6 Y# r& o) W( a
4. void RTC_Set_AlarmA(u8 week,u8 hour,u8 min,u8 sec)

5. {
   2 E9 C' c% Y' {$ v% ^" u
6.         RTC_TimeTypeDef RTC_TimeStruct;
   9 `" ~' O' n7 q9 |1 b
7.
   6 y$ |$ D/ X5 t. D+ l. i* _+ l
8.         RTC_AlarmTypeDef RTC_AlarmStruct;

9.

10.         EXTI_InitTypeDef EXTI_InitStruct;

11.

12.         NVIC_InitTypeDef NVIC_InitStruct;

13.

14.
    1 ], |" P) `; L2 A
15.         //关闭闹钟A
      Q8 Z8 U. x8 x. R$ y7 J% {
16.         RTC_AlarmCmd(RTC_Alarm_A, DISABLE);
    ) H7 q  O( ^/ x! D
17.
    4 r  r& [- k: j+ c! j0 U& J9 a' z
18.         //设置闹钟参数

19.         RTC_TimeStruct.RTC_H12 = RTC_H12_AM;
    , ?( u5 P; @9 f! r& h( F
20.         RTC_TimeStruct.RTC_Hours = hour;

21.         RTC_TimeStruct.RTC_Minutes = min;
      h, i3 L1 L' T" K9 g* \8 ]
22.         RTC_TimeStruct.RTC_Seconds = sec;
    ; J; v" L% e6 O8 h
23.
    ' ]4 w# a* N1 K1 S* J
24.
    7 @/ y% f/ ]! j. ^% _7 u0 V
25.         RTC_AlarmStruct.RTC_AlarmTime = RTC_TimeStruct;

26.         RTC_AlarmStruct.RTC_AlarmMask = RTC_AlarmMask_None;
    " Z) X# ~: R( H& C
27.         RTC_AlarmStruct.RTC_AlarmDateWeekDaySel = RTC_AlarmDateWeekDaySel_WeekDay;
    : p. a. j" r6 Z  a! {5 o" h
28.         RTC_AlarmStruct.RTC_AlarmDateWeekDay = week;
    # b5 A9 x. x* j! l2 X2 t' y
29.
    " x& m& `% l6 x1 H! P) s3 b
30.         RTC_SetAlarm(RTC_Format_BIN, RTC_Alarm_A, &RTC_AlarmStruct);

31.

32.         //清除闹钟A的中断标志
    + x4 M2 N! e8 D; ^5 w$ ~6 c
33.         RTC_ClearITPendingBit(RTC_IT_ALRA);

34.         //清除中断线17上的中断标志
    8 c# J' R6 ]2 r
35.         EXTI_ClearITPendingBit(EXTI_Line17);
    6 \- Z7 @/ u1 Y  N
36.

37.         //开启闹钟A中断
      d- @8 ]5 O* W# k4 S) c' O
38.         RTC_ITConfig(RTC_IT_ALRA, ENABLE);

39.

40.         //开启闹钟
    0 j; o: r- n# V/ y. \( s
41.         RTC_AlarmCmd(RTC_Alarm_A, ENABLE);

42.

43.         //初始化中断
    . g: V3 Q3 f7 I, S
44.         EXTI_InitStruct.EXTI_Line = EXTI_Line17;
    8 ]' h3 i; [5 ?  N( {
45.         EXTI_InitStruct.EXTI_LineCmd = ENABLE;
    8 z/ d1 {  J" _' B; ]- ]
46.         EXTI_InitStruct.EXTI_Mode = EXTI_Mode_Interrupt;

47.         EXTI_InitStruct.EXTI_Trigger = EXTI_Trigger_Rising;

48.         EXTI_Init(&EXTI_InitStruct);

49.

50.         //初始化中断优先级

51.         NVIC_InitStruct.NVIC_IRQChannel = RTC_Alarm_IRQn;
    ' `9 c$ R% f4 B6 Q
52.         NVIC_InitStruct.NVIC_IRQChannelCmd = ENABLE;

53.         NVIC_InitStruct.NVIC_IRQChannelPreemptionPriority =  0x2;

54.         NVIC_InitStruct.NVIC_IRQChannelSubPriority = 0x2;
    9 q: f) t* w7 l9 K- c- g1 ]' t$ K
55.         NVIC_Init(&NVIC_InitStruct);
    9 H  m! S8 A( D
56. }

57.
    $ i) g- b; K( V: P  ?
58. //闹钟中断处理函数

59. void RTC_Alarm_IRQHandler(void)
    2 }  I0 L/ p% ~0 U- o
60. {

61.         if (RTC_GetFlagStatus(RTC_FLAG_ALRAF) == SET)

62.         {

63.                 RTC_ClearFlag(RTC_FLAG_ALRAF);
    % v2 `) z* o5 J9 j" o6 T0 f
64.                 printf("ALARM A!\r\n");

65.         }

66.
    1 u0 U+ b( O% l
67.         //清中断
    8 u  c0 i! t/ @* h' I
68.         EXTI_ClearITPendingBit(EXTI_Line17);
    7 d1 x6 {3 r( i3 G/ W! Y
69. }

复制代码

. w9 C, q5 ?- b# ~& e$ b06. 设置唤醒中断示例
) E9 j8 t/ L) r& ~! o3 \

1. //周期性唤醒定时器设置

2. /*wksel:  @ref RTC_Wakeup_Timer_Definitions
   5 |" ^% N+ Y5 F1 d) S2 a( L
3. #define RTC_WakeUpClock_RTCCLK_Div16        ((uint32_t)0x00000000)
     @$ f9 X1 r$ A1 `% \0 v1 m
4. #define RTC_WakeUpClock_RTCCLK_Div8         ((uint32_t)0x00000001)
   9 D7 b4 \% f) r: r9 M9 _4 e
5. #define RTC_WakeUpClok_RTCCLK_Div4         ((uint32_t)0x00000002)

6. #define RTC_WakeUpClock_RTCCLK_Div2         ((uint32_t)0x00000003)

7. #define RTC_WakeUpClock_CK_SPRE_16bits      ((uint32_t)0x00000004)
   2 h! Z3 a  O5 r5 f% O
8. #define RTC_WakeUpClock_CK_SPRE_17bits      ((uint32_t)0x00000006)

9. */

10. //cnt:自动重装载值.减到0,产生中断.
    * ?" y# o1 l$ m9 }- N
11. void RTC_Set_WakeUp(u32 wksel,u16 cnt)
    - m9 W4 |7 P( l: C) l% ^
12. {
    $ H) J) E  z  K% l' u' f6 o& h
13.

14.         EXTI_InitTypeDef EXTI_InitStruct;

15.

16.         NVIC_InitTypeDef NVIC_InitStruct;

17.

18.         //关闭WakeUP
    9 N8 }: v- S% ^) N- Y, u1 q
19.         RTC_WakeUpCmd(DISABLE);

20.

21.         //配置WakeUP时钟分频系数或者来源

22.         RTC_WakeUpClockConfig(wksel);
    % \, _" A  J# e
23.
    , H% Q9 U# ?- b" E5 z, a
24.         //设置WakeUP自动装载值

25.         RTC_SetWakeUpCounter(cnt);

26.
    . _7 [2 a1 ^7 m0 r' `4 N) K! U# Y6 v/ I
27.         //清除中断标志
    ) S' y2 \  y2 {& \
28.         RTC_ClearITPendingBit(RTC_IT_WUT);

29.         //清除中断线17上的中断标志
    3 L: A5 d, |* Q9 B0 L) f
30.         EXTI_ClearITPendingBit(EXTI_Line22);

31.

32.         //开启WakeUP中断

33.         RTC_ITConfig(RTC_IT_WUT, ENABLE);
    8 D4 _/ O- s( ?3 u) H+ a
34.
    " [6 v- e4 t! z$ @) n- I) s/ d* j
35.         //使能WakeUp

36.         RTC_WakeUpCmd(ENABLE);

37.
      y1 f, p; y: e) A& J$ O
38.                 //初始化中断
    1 k  H9 P! M9 X- W4 H! V
39.         EXTI_InitStruct.EXTI_Line = EXTI_Line22;

40.         EXTI_InitStruct.EXTI_LineCmd = ENABLE;

41.         EXTI_InitStruct.EXTI_Mode = EXTI_Mode_Interrupt;
    9 {- Y  m2 i+ t( j+ L2 s0 V
42.         EXTI_InitStruct.EXTI_Trigger = EXTI_Trigger_Rising;
    2 L( P3 ^" [9 o: I6 a
43.         EXTI_Init(&EXTI_InitStruct);
    " |: U% O! s& T% f
44.

45.         //初始化中断优先级

46.         NVIC_InitStruct.NVIC_IRQChannel = RTC_WKUP_IRQn;
    ) j7 y  @1 i; s/ D0 [; L, F
47.         NVIC_InitStruct.NVIC_IRQChannelCmd = ENABLE;
    # d2 ~9 D  |8 d7 a+ ~5 g* e
48.         NVIC_InitStruct.NVIC_IRQChannelPreemptionPriority =  0x2;

49.         NVIC_InitStruct.NVIC_IRQChannelSubPriority = 0x2;

50.         NVIC_Init(&NVIC_InitStruct);

51.
    ' p; Z" `; \9 l3 e& G  E$ K- E
52.

53. }

54.
    % i5 `2 [7 A/ a2 j' d
55.
      w7 i. h0 R. j
56. //唤醒中断处理函数

57. void RTC_WKUP_IRQHandler(void)

58. {

59.         if (RTC_GetFlagStatus(RTC_FLAG_WUTF) == SET)

60.         {
    5 q. s1 x4 \7 ~: D# `5 p
61.                 RTC_ClearFlag(RTC_FLAG_WUTF);

62.                 LED2 = !LED2;

63.         }

64.
    " {: n1 m: G/ n/ p4 \4 ^8 J
65.         //清中断
    " p& u, r. p0 N; H9 |6 A: }
66.         EXTI_ClearITPendingBit(EXTI_Line22);

67.

68. }

复制代码

& o- g& @; h% S: C7 l
