【经验分享】STM32 独立看门狗

[复制链接]
STMCU小助手 发布时间:2022-4-1 15:18
01. IWDG简介! P5 W) P2 b( e/ B0 l- ]; E. U
此器件具有两个嵌入式看门狗外设,具有安全性高、定时准确及使用灵活的优点。两个看门狗外设(独立和窗口)均可用于检测并解决由软件错误导致的故障;当计数器达到给定的超时值时,触发一个中断(仅适用于窗口型看门狗)或产生系统复位。
& X0 J) d5 `' S% L/ a4 p9 }独立看门狗 (IWDG) 由其专用低速时钟 (LSI) 驱动,因此即便在主时钟发生故障时仍然保持工作状态。窗口看门狗 (WWDG) 时钟由 APB1 时钟经预分频后提供,通过可配置的时间窗口来检测应用程序非正常的过迟或过早的操作。IWDG 最适合应用于那些需要看门狗作为一个在主程序之外,能够完全独立工作,并且对时间精度要求较低的场合。WWDG 最适合那些要求看门狗在精确计时窗口起作用的应用程
7 Y" g6 ^3 }% S序。
: G0 d8 u1 T) q
" ]: }' N1 Q. d% O' }. u9 ^" U" I) R02. IWDG主要特性

$ g0 @3 b& a+ k/ h8 o, H4 _7 w● 自由运行递减计数器
3 |) T% b# g8 M% ^6 J* T1 k7 ~● 时钟由独立 RC 振荡器提供(可在待机和停止模式下运行)1 r! ?, T2 o3 b/ |/ d8 s1 R7 G3 s
● 当递减计数器值达到 0x000 时产生复位(如果看门狗已激活)
+ @/ T0 {4 r' m  T! k0 R1 [+ j+ }* L
' [1 h5 _& j. e03. IWDG功能说明

& [; Y% ~, l1 W( ~% u: H8 P  }( {) y当通过对关键字寄存器 (IWDG_KR) 写入值 0xCCCC 启动独立看门狗时,计数器开始从复位值 0xFFF 递减计数。当计数器计数到终值(0x000) 时会产生一个复位信号(IWDG 复位)。6 Y  Q5 n5 }! {8 F( R7 U4 e6 v/ T% p/ }
$ P: R( ^0 d6 v% B: z( z
任何时候将关键字 0xAAAA 写到 IWWDG_KR 寄存器中,IWDG_RLR 的值就会被重载到计数器,从而避免产生看门狗复位。
" s1 P, }2 ^2 l& B$ u# f. d( H% T* \, ]+ L
硬件看门狗
3 {% x( z6 _; v6 n- ?( R/ |如果通过器件选项位使能“硬件看门狗”功能,上电时将自动使能看门狗;如果在计数器计数结束前,若软件没有向关键字寄存器写入相应的值,则系统会产生复位。6 H* c" J3 r! j) I2 ?! q; S
3 ]5 @- r9 p% b! b, @
寄存器访问保护" ]0 l% q& J0 x8 X* k
IWDG_PR 和 IWDG_RLR 寄存器具有写访问保护。若要修改寄存器,必须首先对 IWDG_KR寄存器写入代码 0x5555。而写入其他值则会破坏该序列,从而使寄存器访问保护再次生效。这意味着重装载操作(即写入 0xAAAA)也会启动写保护功能。状态寄存器指示预分频值和递减计数器是否正在被更新。
/ J1 j5 A$ k5 E% I0 h2 J: S( S+ c; ^" T$ h5 N

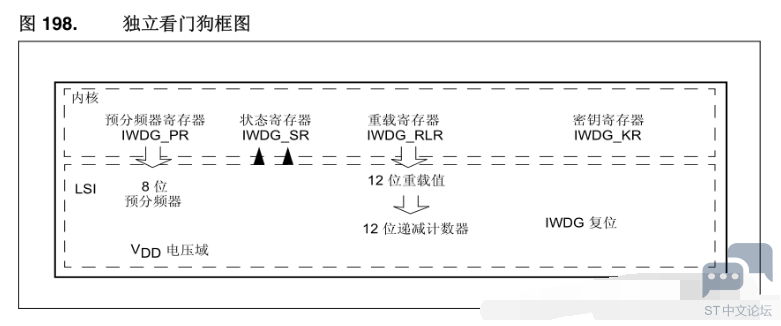

04. IWDG框图
* m) C' l0 W9 L* o& a* i2 ?8 W2 W7 Z
[attachimg]4**3[/attachimg]& z2 U, Z9 V6 b/ \$ L# l! ?! H, I
' l5 Y- y! W3 t
05. IWDG寄存器& R, `" {  {0 P4 h, O. i( v

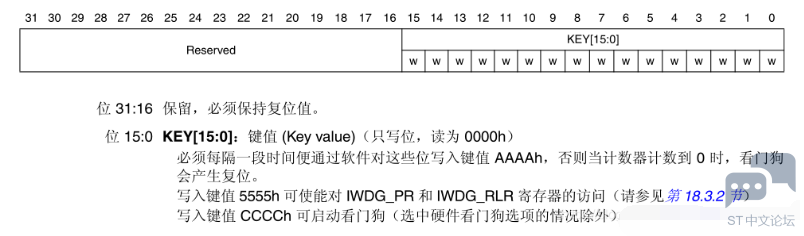

5.1 关键字寄存器 (IWDG_KR)

7 _9 y; ~9 W0 z+ MKey register
0 b( P+ a% O4 c+ p  v偏移地址:0x00* C' s. w. B1 i: K! P# p% g
复位值:0x0000 0000(通过待机模式复位)
2 [" x, o% C8 r; ]. z/ m2 _5 l
! P7 s' Z% s3 t6 l0 ][attachimg]4**4[/attachimg]  s2 H' p# `9 ]( L! Q

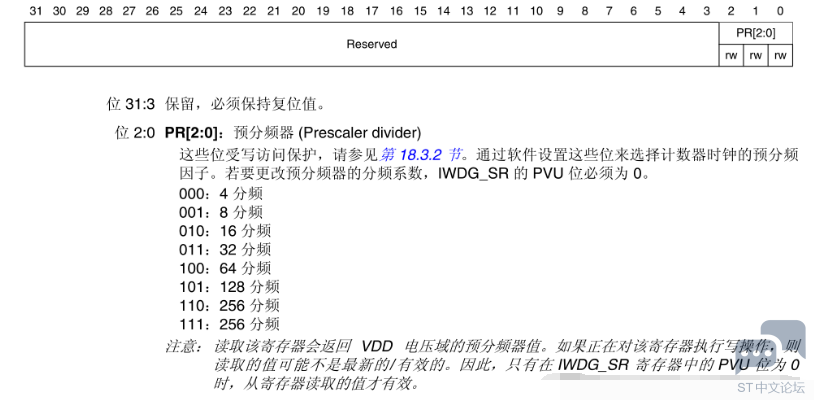

8 \# Q. Y) r/ ?5.2 预分频器寄存器 (IWDG_PR)
8 ?/ _% M# {/ B  p2 VPrescaler register
7 r5 M% F7 S/ J" q% r偏移地址:0x04. d. F6 w& j5 l9 Z/ P2 C3 l) G: K
复位值:0x0000 0000; Z# _+ N! y- S2 I8 U, v

* r8 I& i% C2 E8 D[attachimg]4**5[/attachimg]8 D: L# T; \( F  e( x

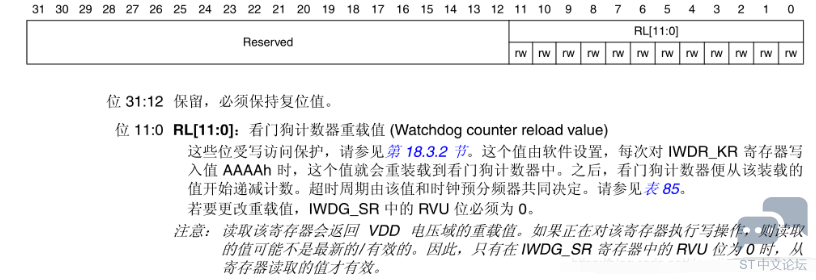

9 g* x+ _3 T* H5.3 重载寄存器 (IWDG_RLR)
% w$ V0 L* i$ l6 KReload register' E; u, _  K4 l. V3 u. |* d
偏移地址:0x08
  Q4 J- {* F& r/ W& @: H! V复位值:0x0000 0FFF(待机模式时复位)
6 ], T3 n& N+ S8 k  n% N) I9 Z. I' }) d* V3 n$ P
[attachimg]4**6[/attachimg]" y: X2 C& K  J$ k
( k2 |8 A8 H1 U" c2 U% _3 C; k

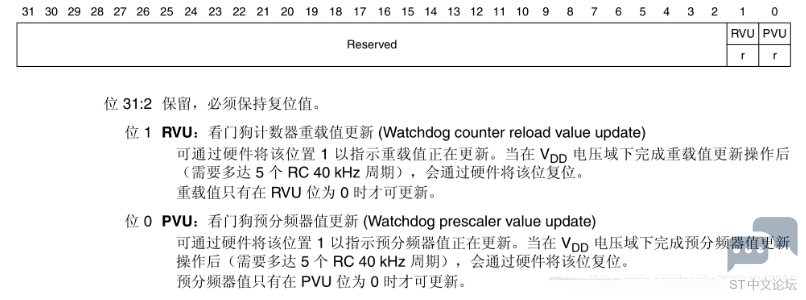

5.4 状态寄存器 (IWDG_SR)

, K2 @$ v5 F% v3 x  dStatus register
+ N9 j3 S( j7 C  R0 j偏移地址:0x0C
* w" M1 k+ J4 y* w2 L复位值:0x0000 0000(待机模式时不复位)
) r  p0 G7 S) U4 ~/ ~( E/ f9 Q- x6 X4 x0 X) J
[attachimg]4**7[/attachimg]' {, |2 h2 q4 g; j$ {( I+ w$ q
' l. X' u) G) `' g* ^+ |/ |) w

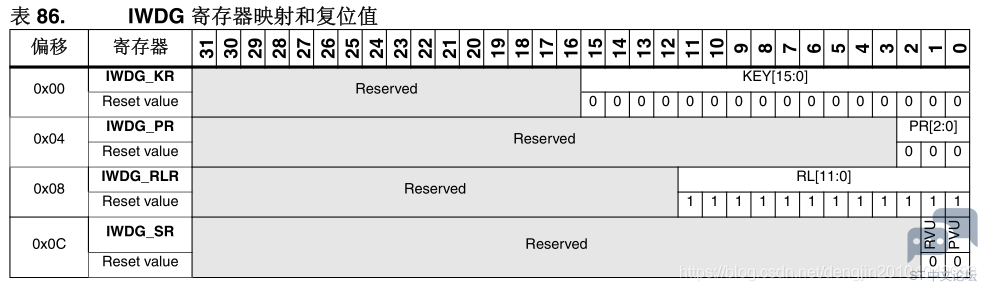

5.5 IWDG寄存器映射
$ }! {) \; N0 ?3 S& Y+ H0 j下表提供了 IWDG 寄存器映射和复位值。) x9 i& ]7 S% V+ V. `+ o
[attachimg]4**8[/attachimg]/ P5 C) M/ Z8 b' X1 M, p
