7.1 前言
- c" `; S" D# [5 U
为方便实验的进行，在实验进行之前说明一下Keil的一些设置

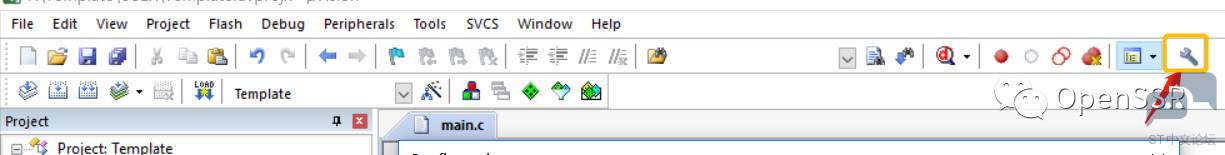

打开Configuration-Editor
  E6 \0 a/ c& W/ Y8 U* m9 @( _

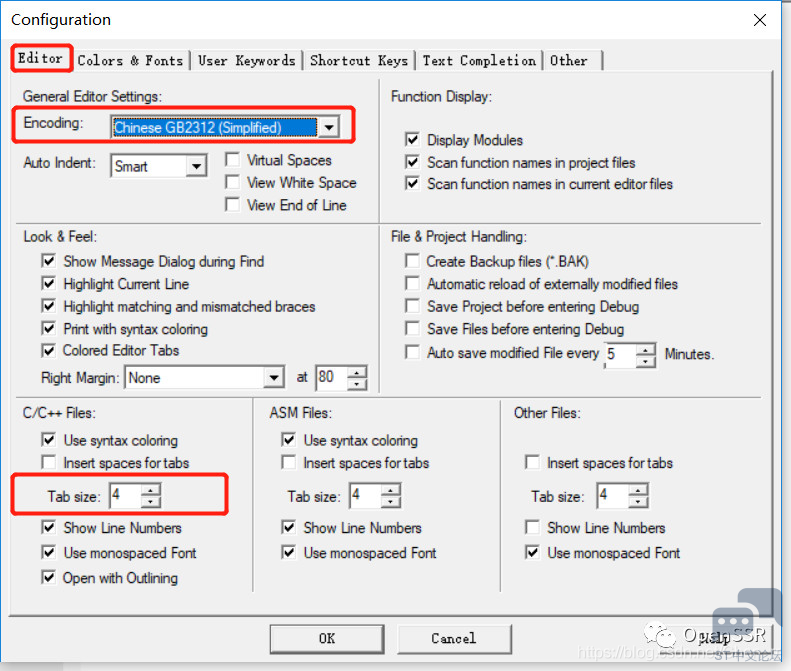

其中Encoding选择Chinese GB2312，Tab size选择4，（可选项：勾选Insert spaces for tabs）



( l! m  Y' J3 E  t/ q& K: q

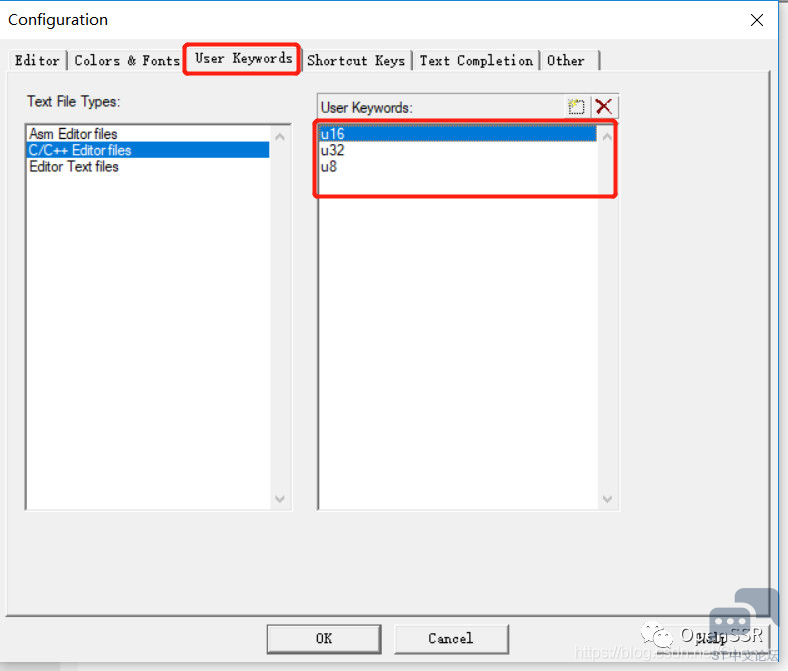

Configuration-User Keywords中可以自己添加用户关键字，这里先添加u8，u16，u32

9 I. v' z2 P5 ^& {/ O1 P+ w' H* T0 L
" L! `7 b: O0 \; K: j$ f# Y

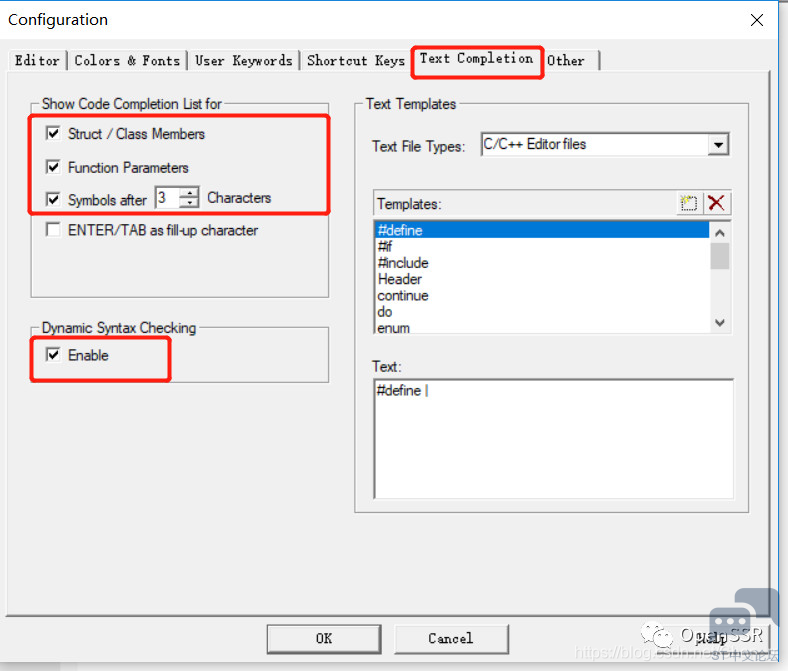

3 S  h( R; k' o6 HConfiguration-Text Completion-Show Code Completion List for中选中Struct/Class Members，Function Parameters，Symbols after 3 Characters
8 a: i* o! o+ V3 g3 A$ ^
, j8 }  }$ t7 G( c2 IDynamic Syntax Checking选中Enable
) o$ W" D$ S; o7 v. e" Q
, G8 T6 g5 S. m) l0 g

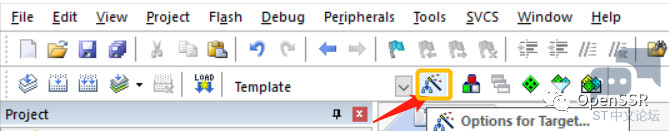

打开Options for Target-Target
0 L1 W: D5 |' x0 g

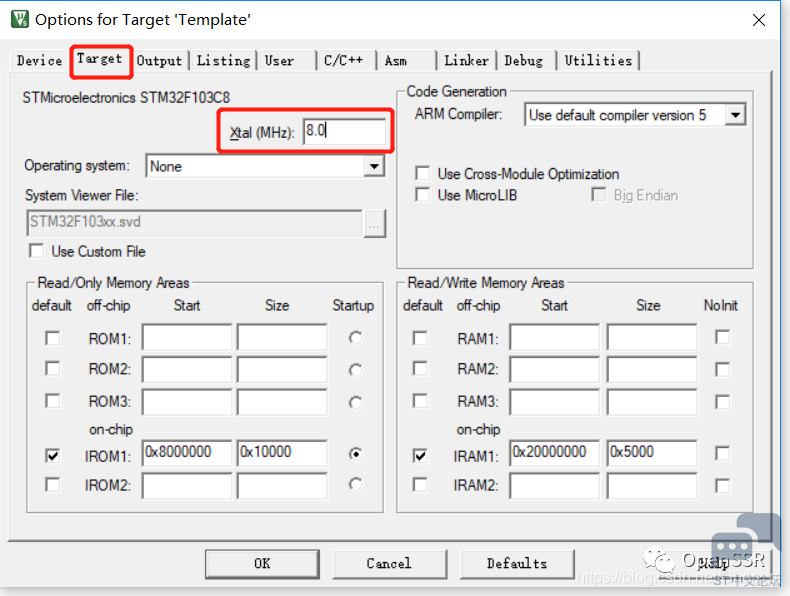

把Target中的Xtal选项改为8.0MHz

0 |4 T) T' t# z' z7 A# R2 Z8 ^' F
+ W" X! l0 M' \8 c8 @! ~6 a! z' K, l

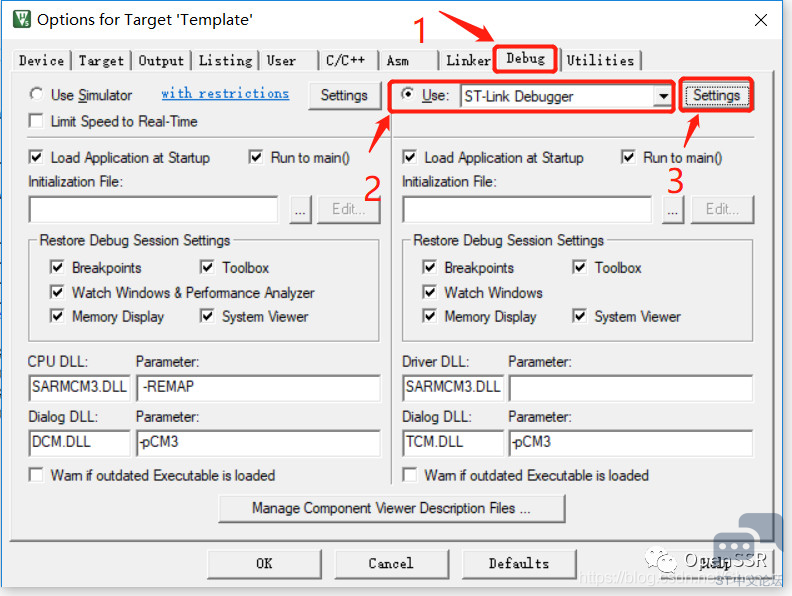

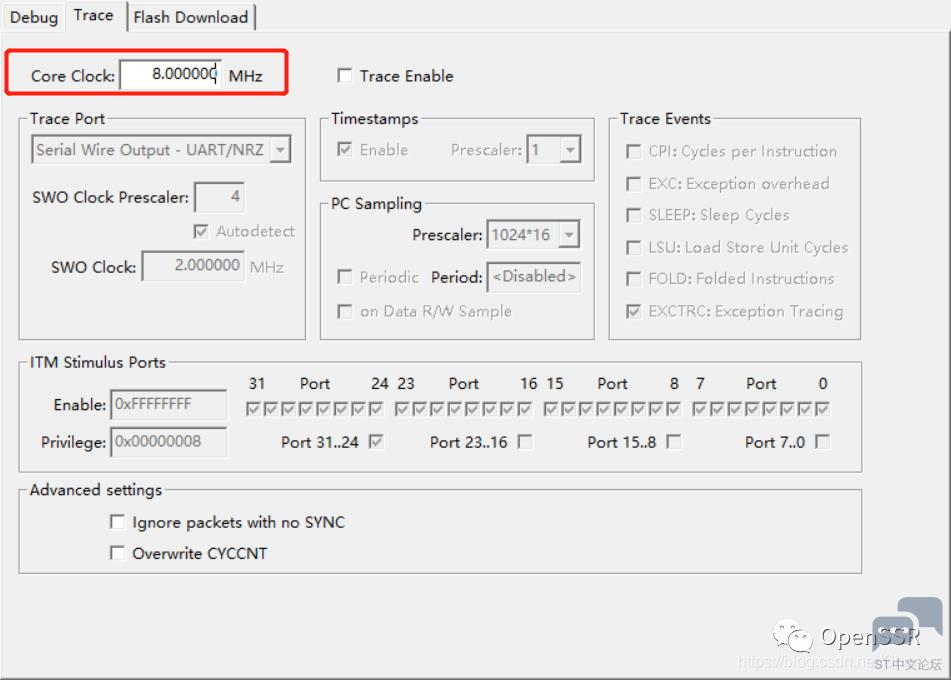

: |, e5 q  u  D4 {Debug选择ST-Link Debugger，再点击Settings，将Trace中的改为8MHz
) c5 W: c, R" {$ V
8 ]" _2 }" e. T( \: f# L
$ f# H4 W% n2 o& t9 [# Y

$ D1 e! q) C6 r$ }0 ]
" M+ X  d5 v' j

设置完成。
3 B0 Z; V; v( }$ u3 ?' F( x- Q2 y

# \/ z) n& X+ z1 S8 s7.2 STM32点亮一个小灯需要四步：

* ?' W: l# v6 d, G7 J* N! \# w8 Z1.声明GPIO_InitTypeDef结构体

' F- }( u5 {, _2 F; ~2.使能 APB2 总线上的 GPIOC时钟

0 r- K. T- H1 r; y2 k! j3.赋值GPIO_InitTypeDef结构体的三个成员，通过GPIO_Init函数初始化GPIO的某一个端口

% \/ B' k( r" {  h# a4.GPIO_SetBits和GPIO_ResetBits两个函数拉高或者拉低I/O口实现小灯的亮灭
( j) G: n! [0 S* {$ }


% b: J6 b* X7 b# Z2 W7 y: P& A7.3 输入如下代码：

8 E7 c* s$ d6 O6 U( S

1. #include "stm32f10x.h"

2.
   * t% B& q1 F/ _6 @& _
3. void Delay(u32 count)
     H# K; _% z; B0 B/ Z
4. {

5.     u32 i=0;

6.     for(;i<count;i++);
   . e/ s8 t5 M" p5 S
7. }
   5 G. Y8 f7 ?: [# H$ t
8.

9. #define LED_ON  GPIO_ResetBits(GPIOC, GPIO_Pin_13)

10. #define LED_OFF GPIO_SetBits(GPIOC, GPIO_Pin_13)
    / r# ~& v" ]1 Y0 f
11.

12. int main(void)

13. {
    ! X2 A& ]# d! G1 q
14.    GPIO_InitTypeDef GPIO_InitStructure;    //定义GPIO_InitTypeDef结构体

15.
    ( c  o8 U  ]% M+ y. ]4 M( B, y& b
16.    RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOC, ENABLE); //使能GPIOC时钟
    / p& U6 k3 x/ b+ K  u& ^
17.
    & Y% c6 g: [- d# ]  E
18.    GPIO_InitStructure.GPIO_Pin = GPIO_Pin_13;        //配置PC13

19.    GPIO_InitStructure.GPIO_Mode = GPIO_Mode_Out_PP;  //通用推挽输出
    . F. q& _/ A) ^9 {- p/ E7 `% y
20.    GPIO_InitStructure.GPIO_Speed = GPIO_Speed_10MHz; //配置GPIO速率

21.    GPIO_Init(GPIOC, &GPIO_InitStructure);            //初始化GPIOC
    : z' K1 {( j( b' X% h
22.
    , s( ?, n6 i& s
23.    while(1)
    & W% ~% U& ~3 y2 H* z
24.     {

25.         LED_ON;

26.         Delay(900000);

27.         LED_OFF;

28.         Delay(900000);

29.         /* 下面的2句和上面的4句相同效果 */

30.         //GPIOC->ODR ^= 0x0001<<13;

31.         //Delay(900000);
    ! @5 s4 X# x) B. _$ N3 ]
32.     }
    ( ~# |4 n( o2 D# \* L" E; L' J
33. }


复制代码

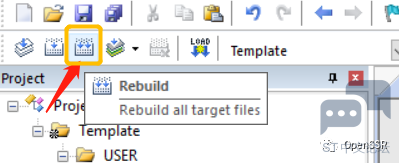

点击Rebuild，以检查是否存在错误或警告


6 v1 w9 n' M! S, ?! _

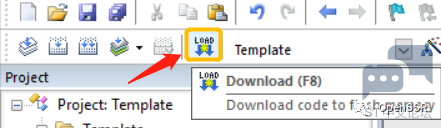

% W; }: Z& c3 E把工程下载到系统板中。
9 \8 u7 B3 E( T: V- O) G9 X" p
7 e3 @6 b; ?. q- u7 W
  D$ y1 A/ S% D9 q
小灯闪烁，实验完成。
0 y8 ?" V$ B" J* u8 s2 y& }7 C  j. T

; p- E; u0 X5 T
