实验内容：

一、原理图



——————————————————独立看门狗——————————————————

二、 CubeMX配置

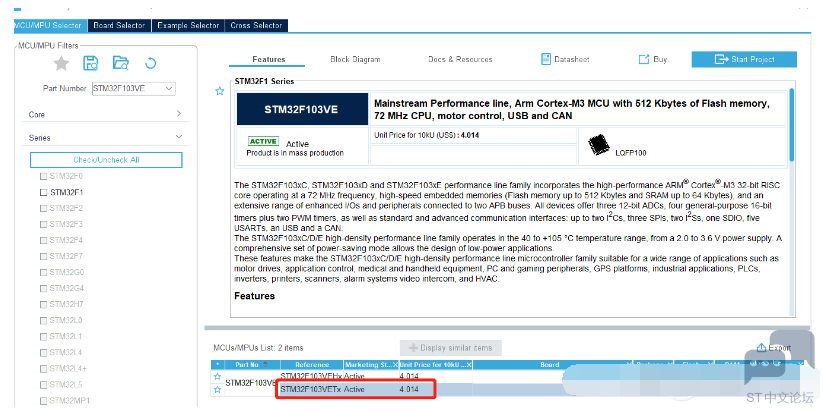

Step1.打开 STM32CubeMX，点击“New Project”，选择芯片型号，STM32F103VETx。

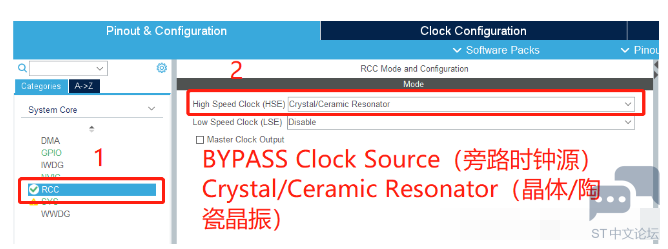

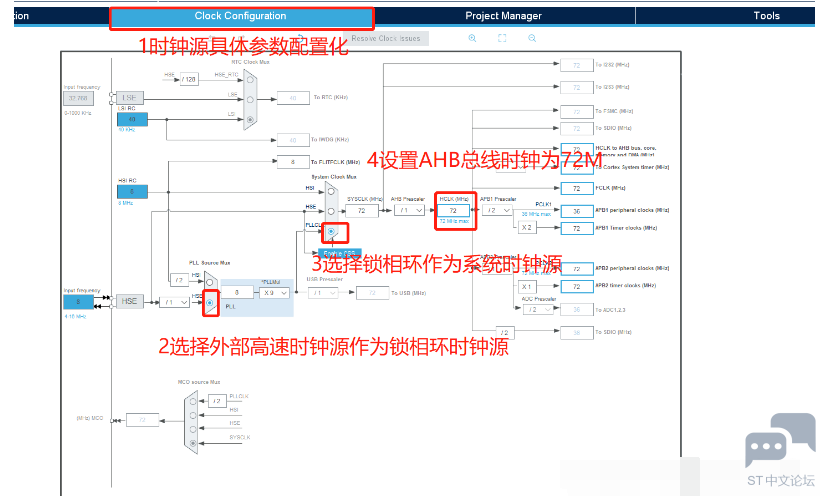

Step2.选择时钟源，并配置时钟树。选择Crystal/Ceramic Resonator，并配置系统时钟为72M。

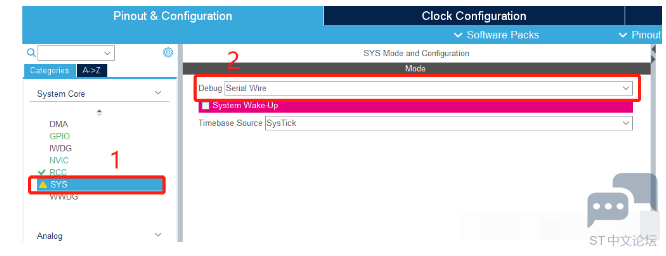

Step3.配置SYS，我们这里选择的是Serial Wire。（正常情况配置不配置不影响，debug可以使用。但是你不可以把这两个引脚用于其他复用功能，如果用于其他复用功能，debug就不起作用了。）

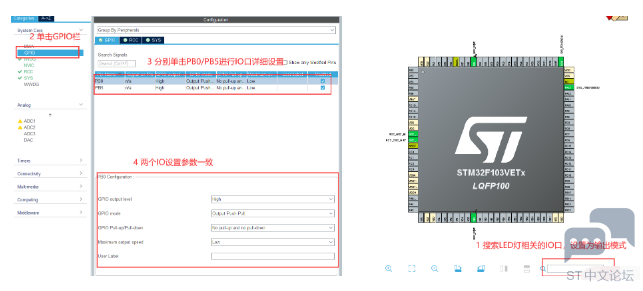

Step4.配置LED灯所涉及到的GPIO口方便我们观察实验现象。

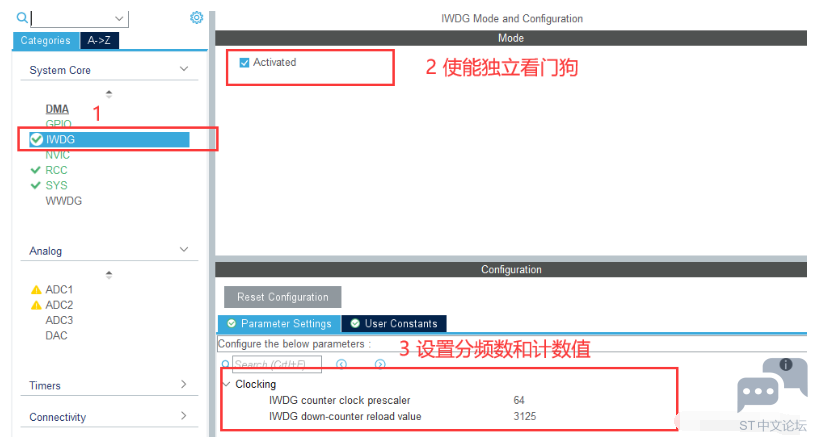

Step5.设置独立看门狗的参数，因为独立看门狗的时钟是由内部低速时装钟LSI提供，时钟值为40KHZ，我们这边设置分频值为64（寄存器的值为4），计数值为3125，计算可得看门狗超时时间为 64*（3125+1）/40000=5S，超时时间 Tout = （rlv+1）*(4*2^prv) / 40000 (s) ，prv 是预分频器寄存器的值，rlv 是 重装载寄存器的值。



到这里关于相关参数配置基本已经完成，只需要根据之前文章《STM32Cube HAL:GPIO输入/输出（一）》Step4-Step8，设置相关工程参数和生成代码。

三、添加功能代码

因为设置的是超时时间为5s，所以只要在5s内喂狗就可以，代码可以通过设置不同的延时时间得到不同实验现象。同时代码中，通过检测标志位区别上电复位和看门狗复位，注意标志位需要手动清除。

1. int main(void)

2. {

3.

4.   HAL_Init();

5.   SystemClock_Config();

6.   MX_GPIO_Init();

7.   MX_IWDG_Init();

8.         /*判断复位是上电复位还是看门狗复位，看门狗复位：闪红灯，上电复位：闪蓝灯*/

9.   if(__HAL_RCC_GET_FLAG(RCC_FLAG_IWDGRST))

10.   {

11.                 HAL_GPIO_WritePin(GPIOB, GPIO_PIN_5,GPIO_PIN_RESET);//红灯亮

12.                 HAL_Delay(50);

13.                 HAL_GPIO_WritePin(GPIOB, GPIO_PIN_5,GPIO_PIN_SET);//红灯灭

14.                 __HAL_RCC_CLEAR_RESET_FLAGS();//需要手动清除复位标志

15.   }

16.   else

17.   {

18.                 HAL_GPIO_WritePin(GPIOB, GPIO_PIN_0,GPIO_PIN_RESET);//绿灯亮

19.                 HAL_Delay(50);

20.                 HAL_GPIO_WritePin(GPIOB, GPIO_PIN_0,GPIO_PIN_SET);//绿灯灭

21.   }

22.   while (1)

23.   {

24.

25.                 /*设置独立看门超时时间为5秒，可通过不同时间的喂狗来验证看门狗是否起作用*/

26.                 HAL_Delay(4000);

27.                 //HAL_Delay(6000);

28.                 HAL_IWDG_Refresh(&hiwdg);//喂狗

29.   }

30. }

复制代码

  ——————————————————窗口看门狗——————————————————

二、 CubeMX配置

Step1-Step4的配置与独立看门狗基本一致，所以参考独立看门狗即可。

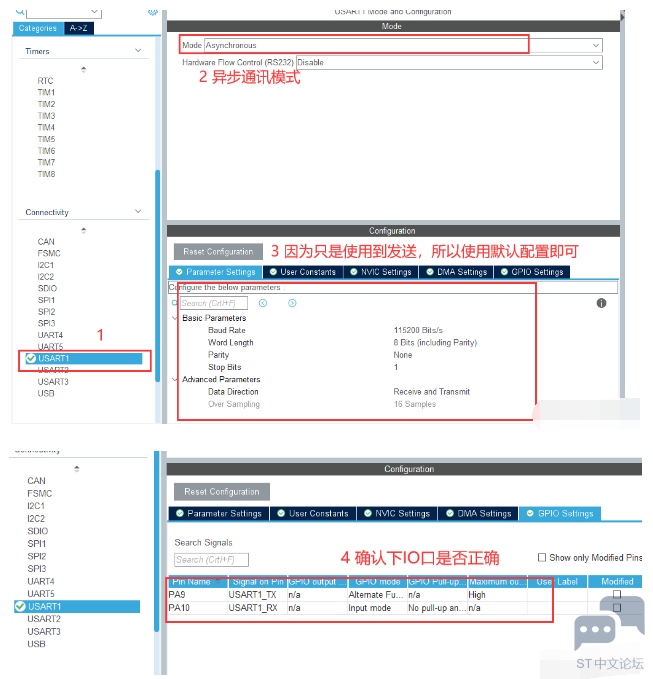

Step5.串口配置（主要为了在串口调试助手显示调试数据），因为没有用到中断和DMA所以我们就不过多讲解。

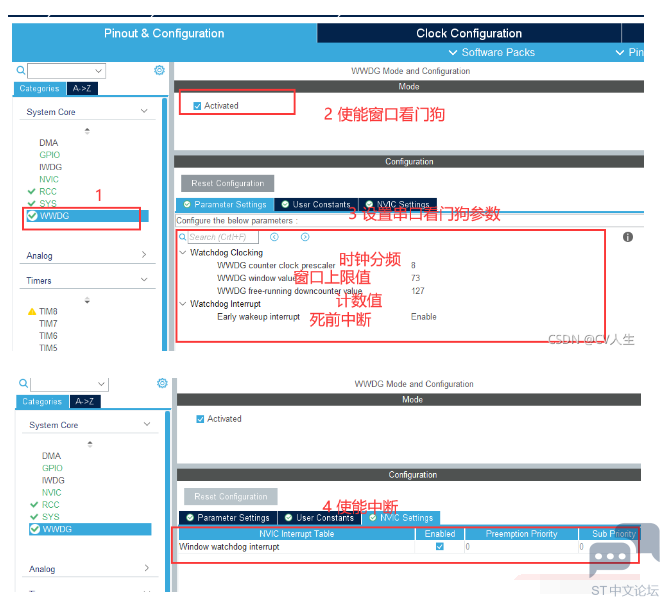

Step6.窗口看门狗的配置。PCLK1时钟频率为36M,计数器时钟频率为CNTCK=PCLK1/4096/(2^WDGTB)。因为分频数配置为8分频,即WDGTB=3,计一个数的时间TCNT=1/PCLK1=910us。窗口值最大值设置为0X49（73）,最小值默认为0x40（64）,计数的值为0X7F（127），最大超时时间:（127-64+1）*0.91=58.24ms,最小超时时间:（127-73+1）*0.91=50ms， 所以喂狗的时间段为:50ms-58.24ms。



到这里关于相关参数配置基本已经完成，只需要根据之前文章《STM32Cube HAL:GPIO输入/输出（一）》Step4-Step8，设置相关工程参数和生成代码。

三、添加功能代码

1、我们等会会向串口调试助手发送数据，进行实验结果的验证。 发送数据我们采用printf函数，所有需要重定向c库函数printf到串口。注意使用时需要在keil设置中勾选微库(use mircolib)，同时需要添加头文件#include <stdio.h>。

1. //重定向c库函数printf到串口DEBUG_USART，重定向后可使用printf函数

2. int fputc(int ch, FILE *f)

3. {

4.         /* 发送一个字节数据到串口DEBUG_USART */

5.         HAL_UART_Transmit(&huart1, (uint8_t *)&ch, 1, 1000);

6.

7.         return (ch);

8. }

9.

10. //重定向c库函数scanf到串口DEBUG_USART，重写向后可使用scanf、getchar等函数

11. int fgetc(FILE *f)

12. {

13.         int ch;

14.         HAL_UART_Receive(&huart1, (uint8_t *)&ch, 1, 1000);

15.         return (ch);

16. }


复制代码

2、在主函数while（1）循环中添加检测语句，用于检测计时是够到达窗口值（喂狗的时间段）。在实际程序中，需要计算程序的实际运行时间再来设置窗口值。

1. while (1)

2.   {

3.     /* USER CODE END WHILE */

4.                 /*PCLK1时钟频率为36M,计数器时钟频率为CNTCK=PCLK1/4096/(2^WDGTB),

5.                 因为分频数配置为8分频,即WDGTB=3,计一个数的时间TCNT=1/PCLK1=910us

6.                 窗口值最大值设置为0X49（73）,最小值默认为0x40（64）,计数的值为0X7F（127）

7.                 最大超时时间:（127-64+1）*0.91=58.24ms,最小超时时间:（127-73+1）*0.91=50ms

8.                 所以喂狗的时间段为:50ms-58.24ms*/

9.                 if(((WWDG->CR)&0x7F)==0X49)//计数值等于0X49（十进制：73），开始喂狗

10.                 {

11.                          HAL_WWDG_Refresh(&hwwdg);//喂狗函数，即刷新计数值为0X7F(127)

12.                          HAL_GPIO_WritePin(GPIOB,GPIO_PIN_0,GPIO_PIN_RESET);//正常喂狗，绿灯亮

13.                 }

14.     /* USER CODE BEGIN 3 */

15.   }

复制代码

3、如果没有正常喂狗，进入死前中断函数，进行一些重要数据的处理。

1. /*WWDG 中断服务程序，如果发生了此中断，表示程序已经出现了故障，用来保存重要数据等*/

2. void HAL_WWDG_EarlyWakeupCallback(WWDG_HandleTypeDef *hwwdg)

3. {

4.         printf("程序已跑飞");

5. }

复制代码

关于看门狗的重点：

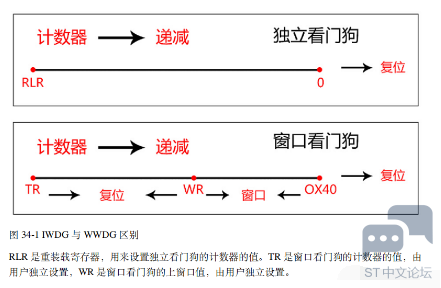

1、独立看门狗和窗口看门狗的区别



2、看门狗超时时间的设置。
