实验内容：使用通用定时器输出PWM，实现呼吸灯效果，呼吸周期3S。

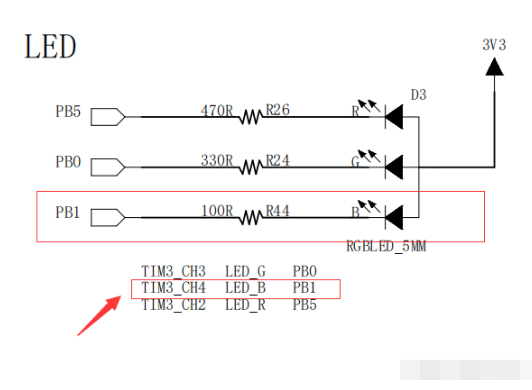

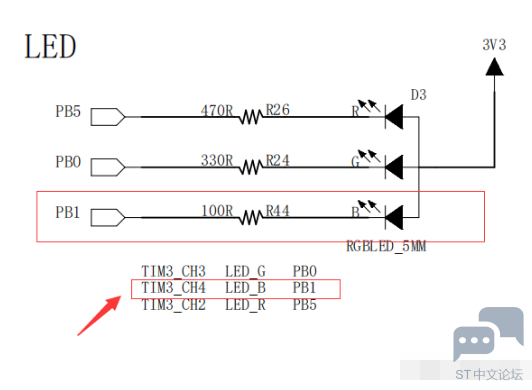

一、原理图
  c$ [0 j; s% q& W* w4 C" [8 f
0 t+ u( G6 x- a2 c$ U- H
4 [) ]/ ?+ F( g$ C! r
二、 CubeMX配置
+ N9 Y1 c  w, b6 ?) M" E( E$ J8 g

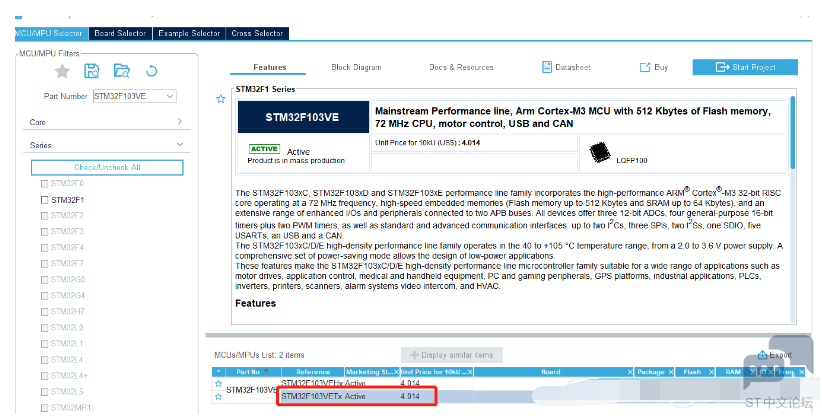

* c# |+ z& \" C- FStep1.打开 STM32CubeMX，点击“New Project”，选择芯片型号，STM32F103VETx。


. g% I9 P; U( F: c9 D! I9 |* y

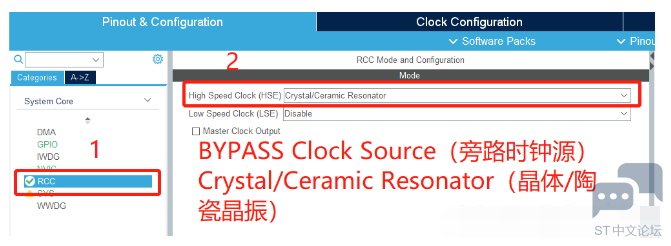

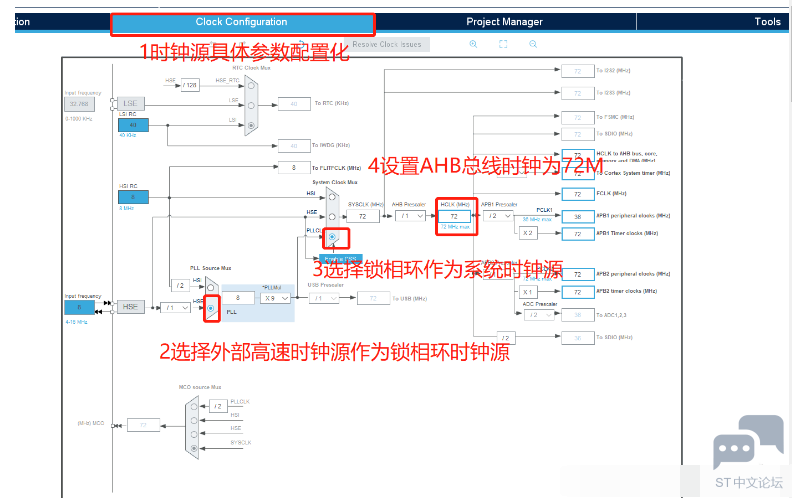

7 R9 w8 {0 R; `& T5 ] Step2.选择时钟源，并配置时钟树。选择Crystal/Ceramic Resonator，并配置系统时钟为72M。

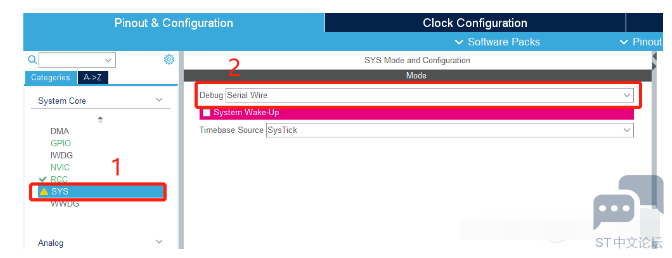

/ w: b* q) `) VStep3.配置SYS，我们这里选择的是Serial Wire。（正常情况配置不配置不影响，debug可以使用。但是你不可以把这两个引脚用于其他复用功能，如果用于其他复用功能，debug就不起作用了。）

8 Y/ D4 A: O3 Z3 k. f0 C! B
- U  B8 t" ~& S% Y8 _

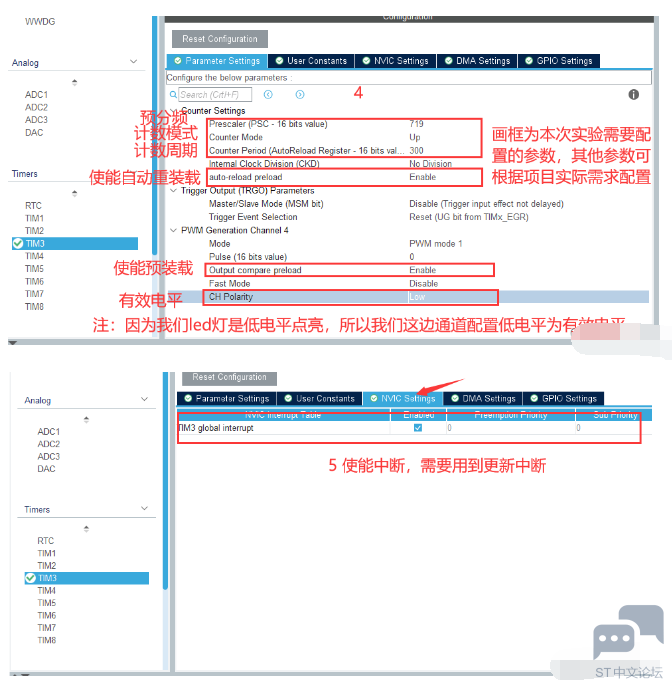

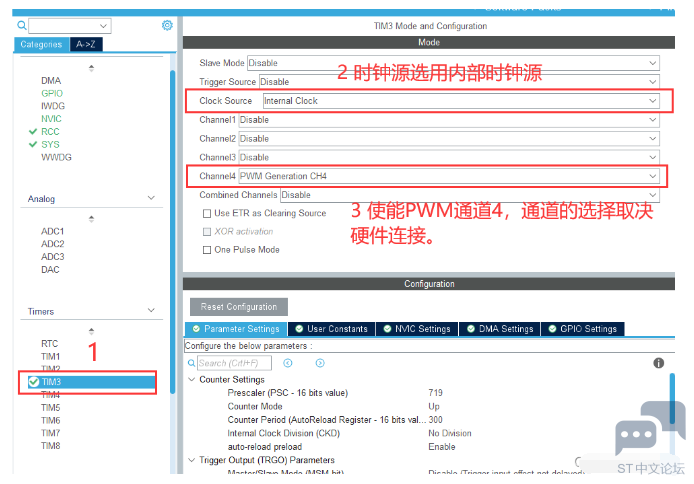

: J3 O+ }0 G! j2 a* P* b" vStep4.配置定时器，时钟配置计数器时钟经过（719+1）分频配置为100khz，即计一个数的时间为10us，一共计数（299+1）次，即进入一次中断的时间为3ms。（注：图中计数周期应改为299）
9 X% x2 u) n; |) t
1 H+ e# n0 l! e: }" a. |, A




7 u. d2 {1 e, O$ Q+ V5 E 到这里关于相关参数配置基本已经完成，只需要根据之前文章《STM32Cube HAL:GPIO输入/输出（一）》Step4-Step8，设置相关工程参数和生成代码。
; M6 H/ B: w: w  s
三、添加功能代码
3 Q. l$ {: g# F

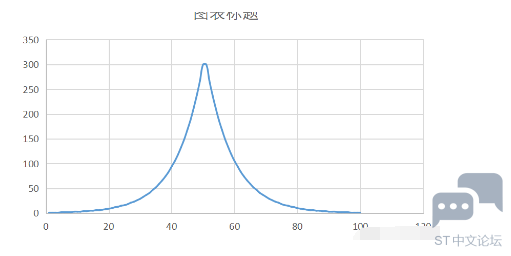

, Z* @. z3 }9 v3 f7 Y1 T我们此次采用的查表法进行占空比的修改，我这边是用excel生成了一个呼吸曲线。（采样点为100个）
9 J0 f7 z8 U$ I, e2 x+ A  `
( m5 \) r  s' s/ s: e8 P; ^
$ D) I8 z6 r, `% ?; W# k# i
: [# i' T: F/ [ 在main.c主函数外定义相关变量：
5 ?6 F# Z( @" ^0 L! Y; J- V8 W
0 @1 [' N+ {) g

1. uint16_t int_cnt;//中断的次数
   ( }) d( F4 a3 |6 d0 K
2. uint16_t duty_cnt;//不同占空比在数组的位置

3. uint16_t duty_value[100]={1, 1, 1, 1, 2, 2, 2, 2, 3, 3, 3, 4, 4, 5, 5, 6, 6, 7, 8, 9, 10,
   1 L8 D4 l$ X5 }) Z* c; e' C
4.                                                 12, 13,15, 16, 18, 21, 23, 26, 29, 33, 37, 41, 47, 52, 59, 66, 74,

5.                             83,94, 105, 118, 133, 149, 168, 188, 212, 238, 267, 300, 300, 267,

6.                                                  238, 212, 188, 168, 149, 133, 118, 105, 94, 83, 74, 66,59, 52, 47,

7.                                                  41, 37, 33, 29, 26, 23, 21, 18, 16, 15, 13, 12, 10, 9, 8, 7, 6, 6,

8.                                                  5, 5, 4, 4, 3, 3, 3, 2, 2, 2, 2, 1, 1, 1, 1};//占空比的取值（采样点）

复制代码

3 h( w; j/ {* W/ g& e4 a在main.c，主函数内（while（1）循环外）开启定时器，使能更新中断和PWM输出。

1. __HAL_TIM_CLEAR_IT(&htim3,TIM_IT_UPDATE);//清除中断标志位，防止一使能定时器就进入中断

2. HAL_TIM_Base_Start_IT(&htim3);//使能定时器，和更新中断

3. HAL_TIM_PWM_Start(&htim3, TIM_CHANNEL_4);//使能定时器，和PWM输出

复制代码

在main.c文件中，写入回调函数：
; M. \! R+ \% j- J8 d2 `1 P) H
# M5 u! Z) P5 z: q- T" u. a9 q: u

1. void HAL_TIM_PeriodElapsedCallback(TIM_HandleTypeDef *htim)

2. {

3.     //每进入一次中断，int_cnt加1

4.         int_cnt++;
   ' y) |& ]0 B0 N4 d. k' f2 X
5.     //int_cnt=10,说明进入10次中断，变换占空比
   ( _! I3 W, t; n+ t; R$ J. K) l' l
6.         if(int_cnt==10)
   ! f  Z: v/ j" N
7.         {
   % k$ d' U" i- h3 I- \
8.         //从duty_value[0]到duty_value[99]共100个数
   & C: t* ~2 U. C
9.                 __HAL_TIM_SET_COMPARE(&htim3, TIM_CHANNEL_4,duty_value[duty_cnt]);//用于变换占空比

10.                 //通过自加，来变换占空比

11.         duty_cnt++;
    & X) [9 r  J& l& Z. \
12.         //表**100位数，使用完以后重新从第一位数开始
    0 `! z2 |" _2 W! T
13.                 if(duty_cnt==100)
    & A- N5 g; w: l1 V+ U+ l8 l5 C
14.                 {

15.                         duty_cnt=0;
    ; C1 Y  m% {( [9 S& Y
16.                 }
    3 w. |- \' v0 i/ v
17.         //每十次中断以后，中断重新计数
    & ]; I9 }& k$ A. U$ \
18.                 int_cnt=0;
    6 O0 N4 A7 w5 v* X
19.         }

20. }

复制代码

: N/ |9 X1 _, b; m3 k! u
. ~& o) i: V7 ~+ J 结合时钟配置以及回调函数我们可以知道，我们每进入一次中断的时间为3ms，而每进入十次中断就会变换一次占空比，即每变换一次占空比耗时30ms。我们一共需要变换100次占空比，即一次呼吸灯耗时3s。
