环境：
1、STM32CubeMX 5.3
2、Atollic TrueSTUDIO for STM32 9.3.0
3、战舰迷你板（stm32f103rb）

本章效果为LED灯由PWM控制，由暗到亮，再由亮到暗，反复循环。

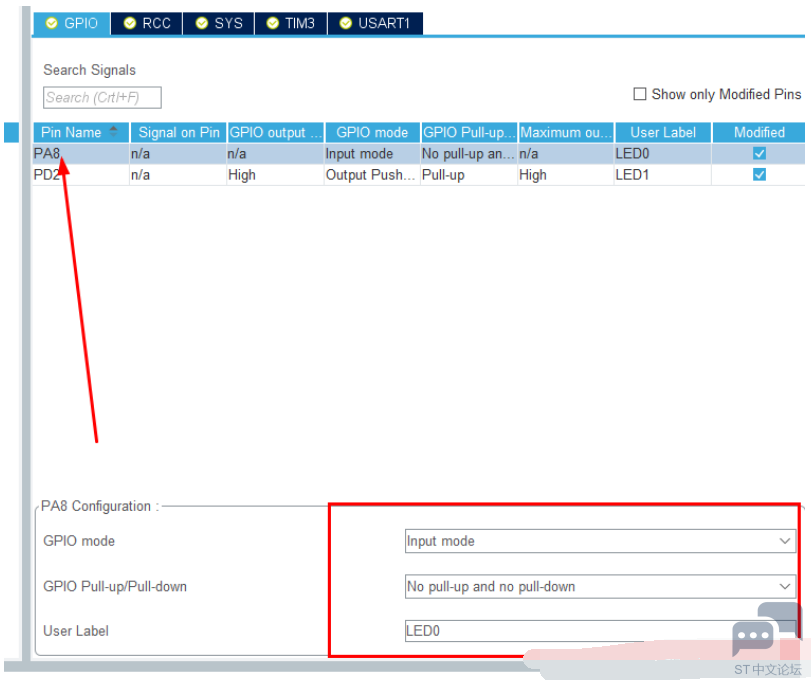

（一）配置LED灯引脚为输入模式

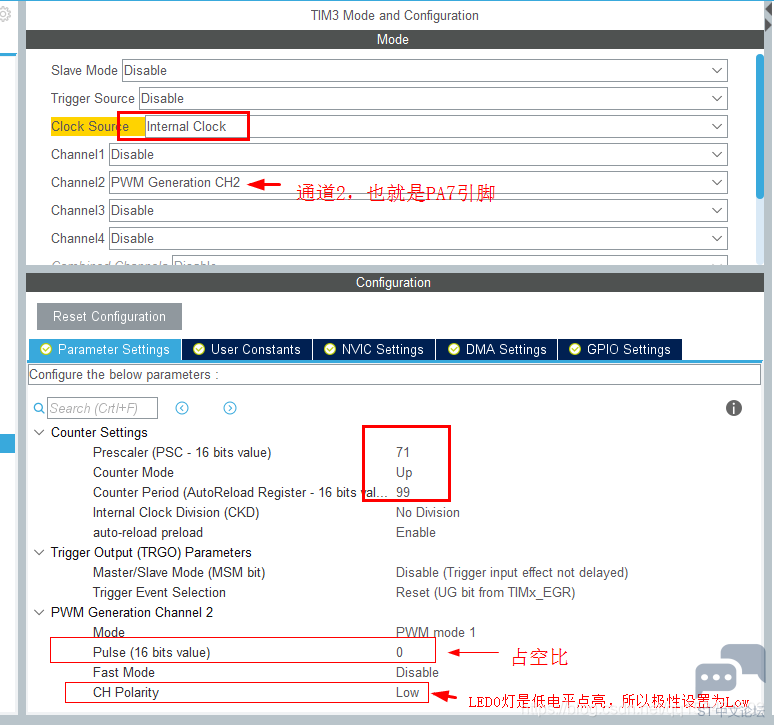

（二）配置定时器

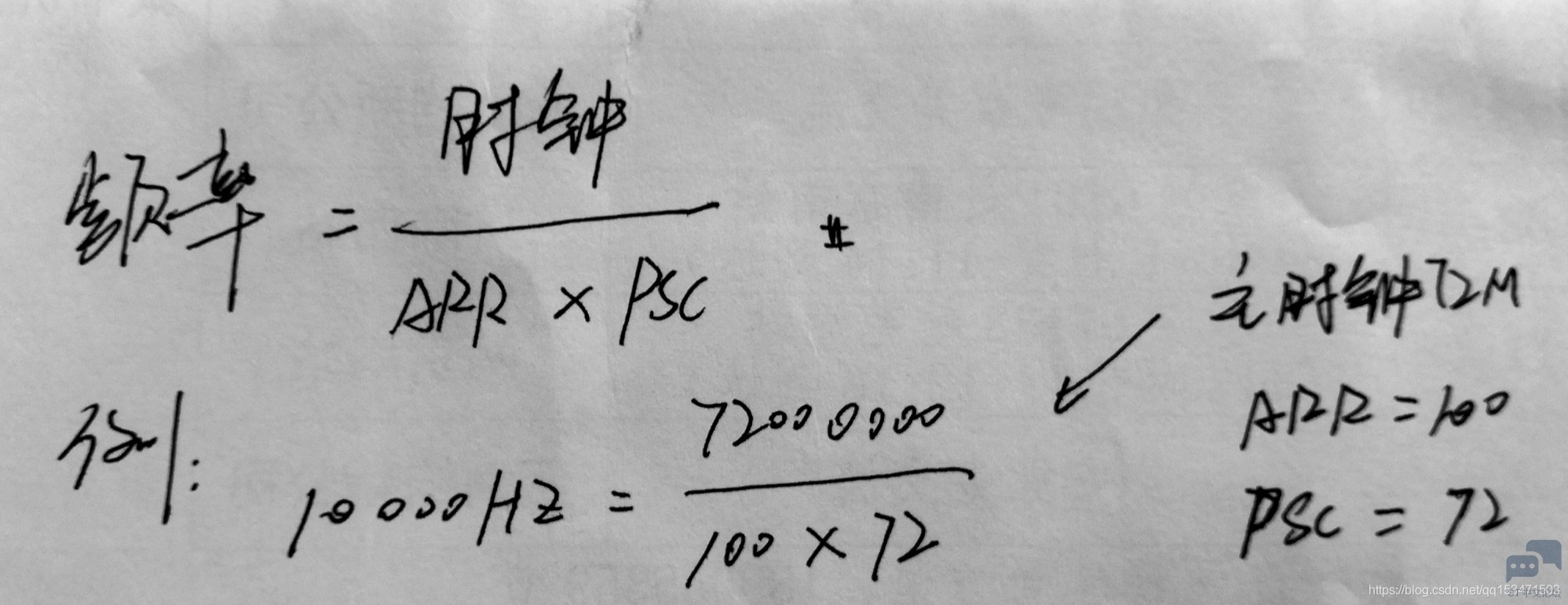

频率的计算方法：



定时器配置频率为10KHZ，所以ARR=99，PSC=71，占空比范围就是ARR的范围：0-100，100就是全为高：



初始化定时器后要使能PWM输出：

1. HAL_TIM_PWM_Start(&htim3, TIM_CHANNEL_2);

复制代码

改变捕获比较值，也就是改变占空比：

1. __HAL_TIM_SET_COMPARE(&htim3, TIM_CHANNEL_2, val);

复制代码

正点原子mini板的PA8是led灯，定时器3的PWM输出通道2是PA7，所以在板子上用跳线帽将PA8和PA7连接起来即可：

1. int main(void)

2. {

3.         uint8_t mode = 1;

4.         uint32_t led0pwmval = 0;

5.         int i = 0;

6.

7.         HAL_Init();

8.         SystemClock_Config();

9.

10.         MX_GPIO_Init();

11.         MX_TIM3_Init();

12.         MX_USART1_UART_Init();

13.         HAL_TIM_PWM_Start(&htim3, TIM_CHANNEL_2);                // 使能PWM输出

14.

15.         while (1)

16.         {

17.                 if (mode)

18.                         led0pwmval++;

19.                 else

20.                         led0pwmval--;

21.

22.                 if (led0pwmval >= 100)

23.                         mode = 0;

24.                 if (led0pwmval == 0)

25.                         mode = 1;

26.

27.                 __HAL_TIM_SET_COMPARE(&htim3, TIM_CHANNEL_2, led0pwmval);                // 改变占空比

28.                 HAL_Delay(10);

29.

30.                 i++;

31.                 if (i >= 100)

32.                 {

33.                         i = 0;

34.                         HAL_GPIO_TogglePin(LED1_GPIO_Port, LED1_Pin);

35.                 }

36.         }

37. }


复制代码
