之前的推文已经将STM32网络的三大件讲完了
$ Y  I1 G. n7 H


本文将聚焦STM32网络的中断系统，简单聊一下中断系统和用法。
" [- m/ V2 H* \. C/ @: Q$ F" V
01、简介

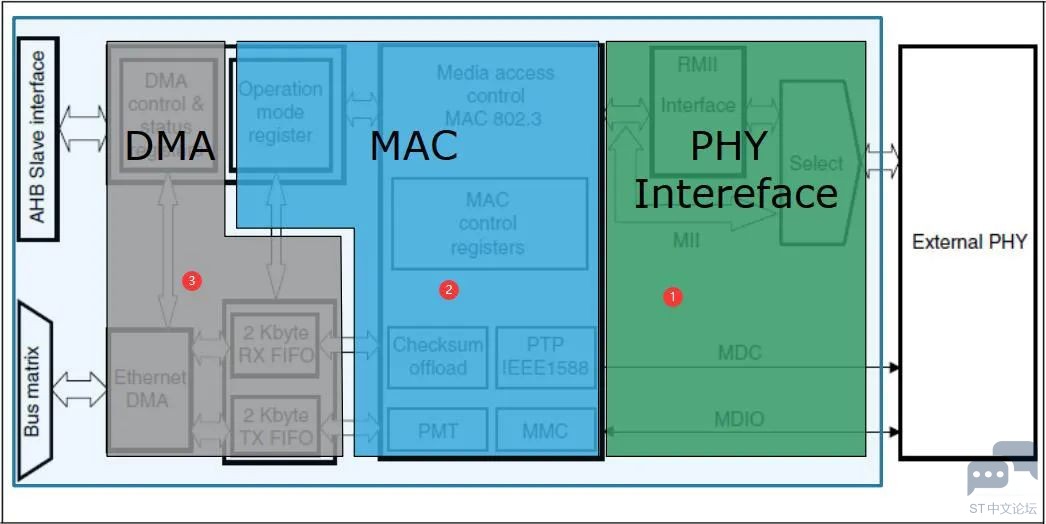

网络中断向量：一个用于正常的网络操作，另一个当它映射到EXIT线路19的时候，用于以太网唤醒事件（带有唤醒帧或魔术数据包检测）

4 L$ x/ K) [$ O$ d- P& o第一个网络中断保留为MAC和DMA产生的中断，正如在MAC中断和DMA中断部分。
0 ?" y* H) d8 h  |7 }/ E
. T9 M9 g8 M6 G. W第二个中断保留为唤醒事件时PMT产生的中断。唤醒事件对EXIT线路19的映射是造成STM32F20X和STM32F21X退出低功耗模式，并且产生中断。
4 T1 }4 ~7 P, o0 H
4 i. T# W3 v/ {$ m3 U% E8 p当映射到EXIT线路19的以太网唤醒事件发生和，MACPMT中断使能并且有一个上升沿的EXIT线路19中断也被使能，他们都能唤醒中断。

; o1 H; x2 C$ A5 O( I可使用看门狗定时器（请参见ETH_DMARSWTR 寄存器）灵活控制RS 位（ETH_DMASR寄存器）。当此看门狗定时器使用非零值编程时，看门狗定时器激活，只要RXDMA完成发送一个接收的数据帧到系统存储，在没有触发接收状态，因为它不是使能的在相应的接收描述符（RDES1[31]）（也就是：未在相应接收描述符(RDES1[31])使能接收状态）。当定时器按照编程值运行时，RS位被置1并且中断发生，如果ETH_DMAIER寄存器中相应位使能。看门狗定时失效在运行前，当数据帧被发送到内存，并且RS置1，因为定时器被使能为描述符。

注意：
$ h% O* x% t0 R( T
$ U  E, L, g6 Z" ]读取PMT 控制和状态寄存器会自动将接收的唤醒帧和接收的魔术数据包PMT 中断标志清零。但是，由于用于这些标志的寄存器位于 CLK_RX域，因此在固件能发现此更新前可能有显著的延迟。当 RX 时钟很慢（在10 Mbit 模式）和当AHB 总线为高频时，该延迟会特别长。

由于从PMT 到CPU 的中断请求基于CLK_RX 域中的相同寄存器，所以即使在读取PMT_CSR 之后，CPU也可能错误地第二次调用中断例程。因此，可能需要固件轮询接收的唤醒帧和接收的魔术数据包位，并仅在发现它们都为‘0’时退出中断服务程序。

02、代码
STM32的网络中断，其实准确来说应该是网络专用的DMA的中断，网络中的数据包符合1518规则，也就是说是1460字节，MAC接收的数据包是2K字节，网络上每一个数据包MAC接收完都会产生中断。
) e; [1 z* R" E; @! I# ?! Z

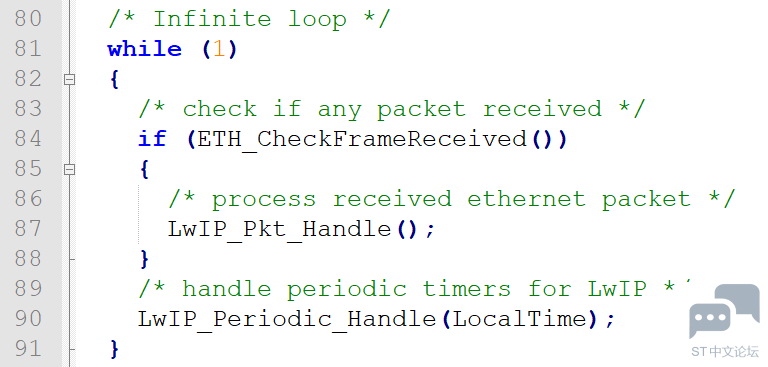

/ W( v0 l" A. o, F7 _3 o官方代码是这样的
) o) x- [( a8 ?! N9 e; Y0 {
" O3 \2 H, x3 R0 M
明显是使用查询的方式，没有使用到中断。
+ c  }/ V  u* m) W9 s
# J+ g* N3 E+ ~; S, }4 |. z: F中断的使用方式如下：
: n! ~; ]2 s% `  W
0 y- k5 N1 S6 }配置网络中断
+ Z) R8 t2 T6 U; d# ^8 V9 U
' M& ?5 L8 n) B3 V" T1 a$ b9 [5 L
. L3 E6 W% r5 T+ l  D/ q; u3 Q

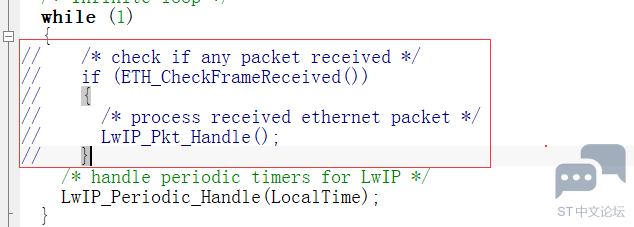

. f6 z9 x( [2 V$ z  h9 d! C& M注释掉官方提供的查询部分的代码。


! ^/ P( r; _( t3 t
" T- I! Q+ ?6 D3 B我们使用中断形式之后，代码是


' B$ E# N9 L( B+ T) T  c6 I* e
这样的代码，我们在接收小于一个DMA描述符数据大小的数据没有问题，很流畅。
% c) a  k: p, Q7 R
8 v/ A5 t5 U8 B  T  ?5 F  `
在接收大量数据的时候就会出现错误，接收的会缓慢，接收的过多会死机

解决办法是：

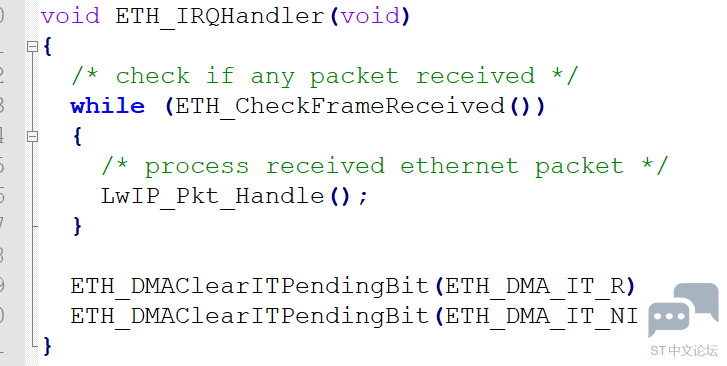

把if修改成while
# n/ D0 a# s4 f; w; x2 }

! J- ]% g2 c" `* ?9 D3 O
" O5 W. q) c; |, r3 W# c/ z这样就把整个数据包接收完之后再跳出中断，这样就解决了这个问题。
