概述
2 L, Y6 r( Z" i; v" J2 B本篇文章主要介绍如何使用STM32CubeMX对红外波形进行GPIO输出，并LED显示。

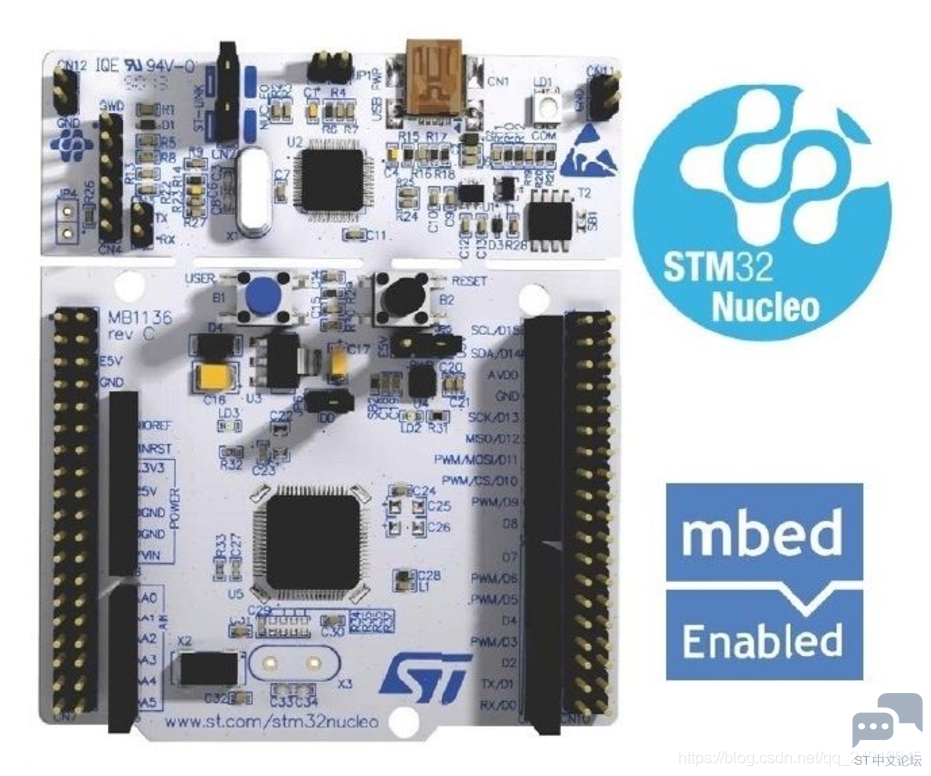

硬件准备
( ^6 `& E8 @; W4 e首先需要准备一个开发板，这里我准备的是NUCLEO-F030R8的开发板：


( W+ N/ G. d7 b7 T6 i$ A) _

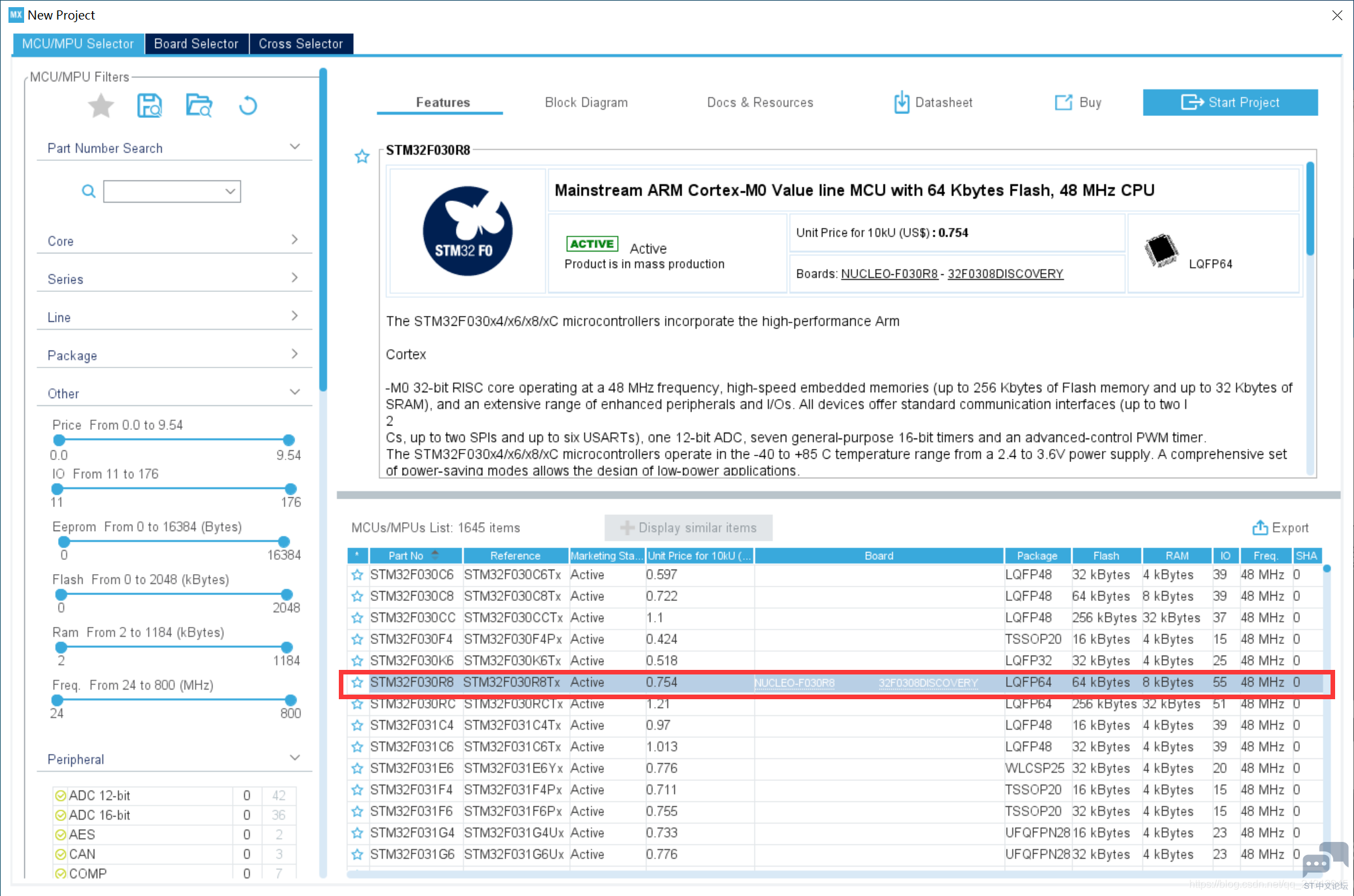

选择芯片型号

8 ?9 a% _1 g% a& B. B9 T* n

配置时钟源

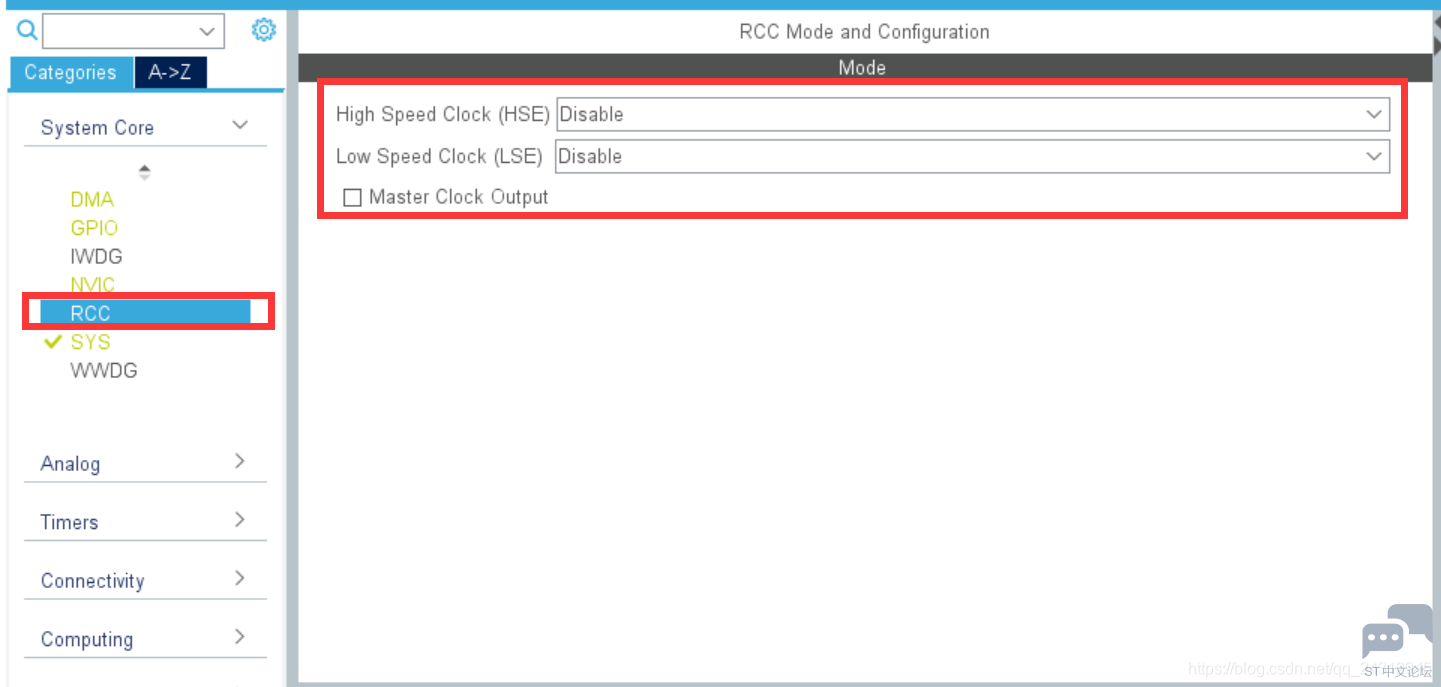

HSE与LSE分别为外部高速时钟和低速时钟，在本文中使用内置的时钟源，故都选择Disable选项，如下所示：

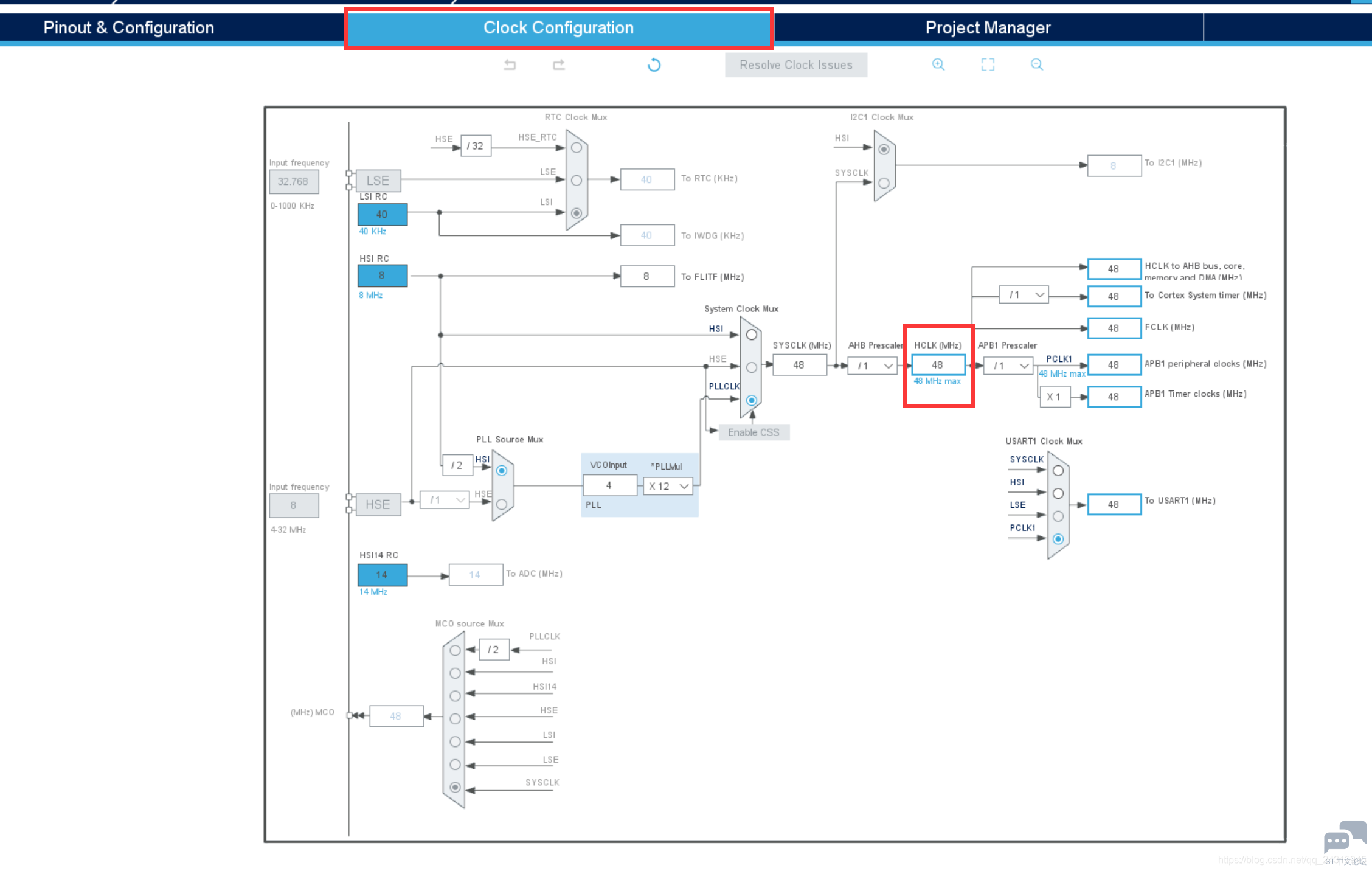

2 a" s  t2 _1 V' w配置时钟树
STM32F0的最高主频到48M，所以配置48即可：
: w, \, a9 j9 X9 O1 c- a
8 B" {* D+ i8 o0 T# r2 e
& @% U, N' ^! E4 h7 C
0 y8 \' h& \; D- b  |" B  yGPIO口配置

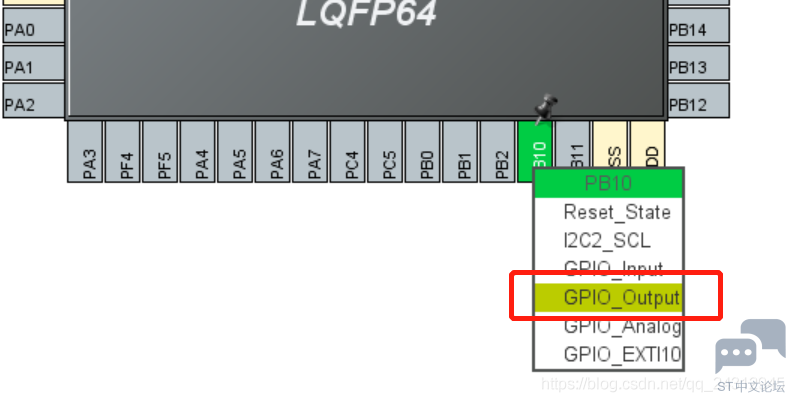

, b+ F, m7 T+ E2 m3 P; s. `左键点击需要配置的端口，选择GPIO_Output模式。这里我们配置的端口位PB10和PB11。
7 w  D- ~; Y& W- V

1 O# V  P5 }, u8 H4 I

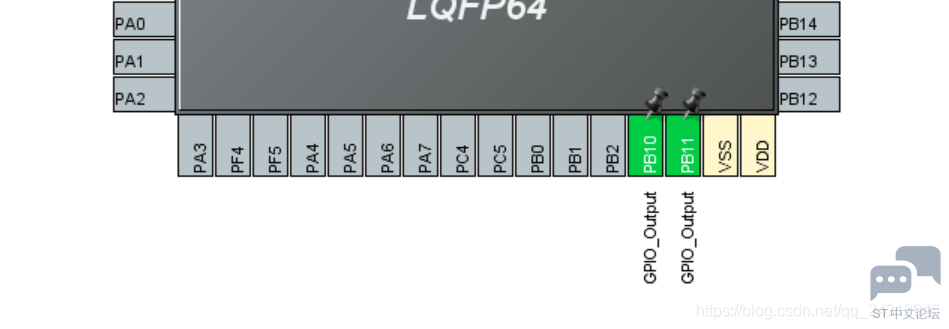

配置完如下图所示。
8 h+ I3 E- q" c* S5 V8 b( a
- y: m( f$ y, M$ O6 n
3 T. h  D3 V9 ?$ |( D; z$ S( o. J

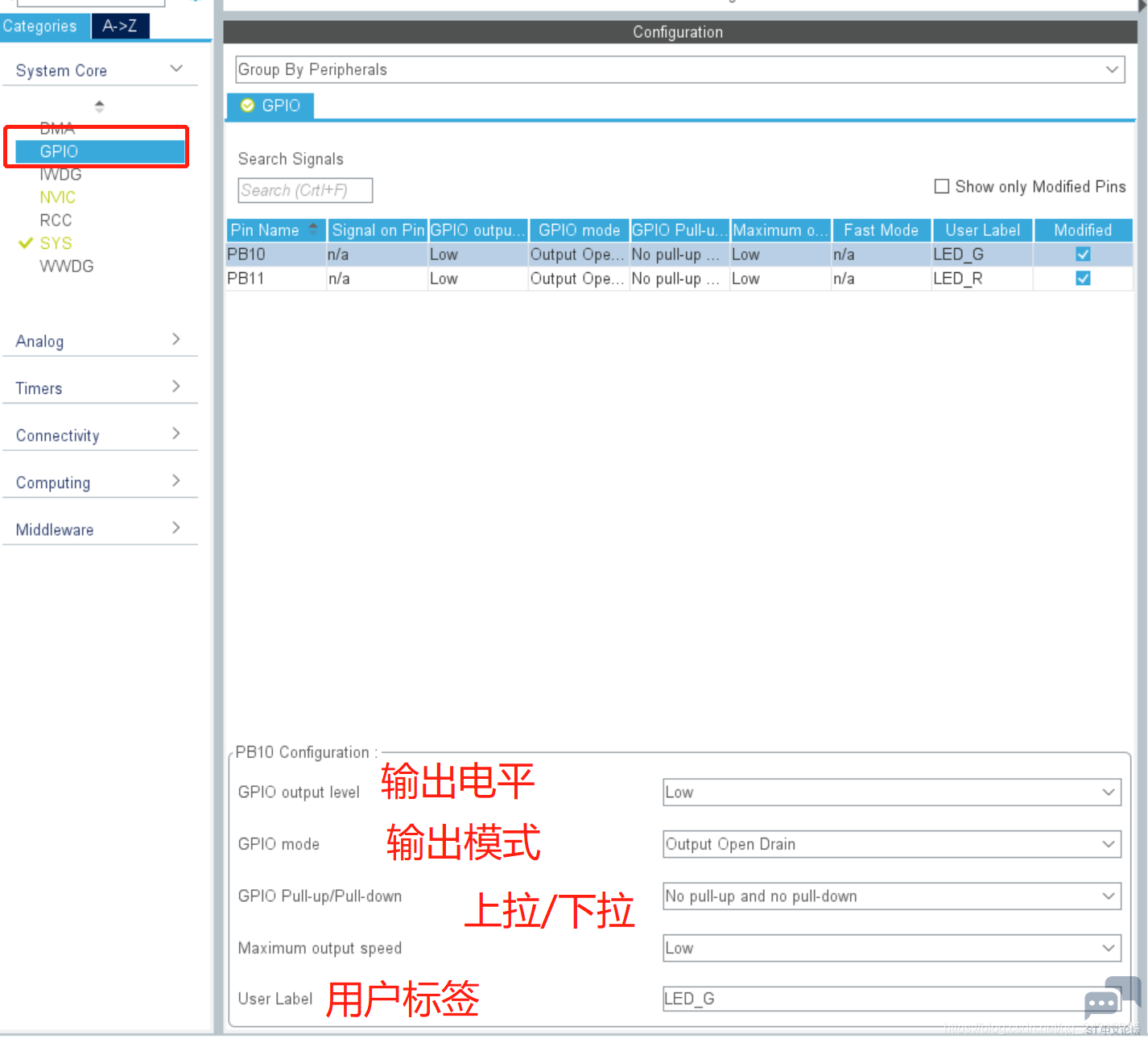

, h5 }0 o- }* M" `+ o# e  G3 P$ D. b详细参数配置，如下图，完成后点击OK。

$ [' B/ R3 w) I& ?( f

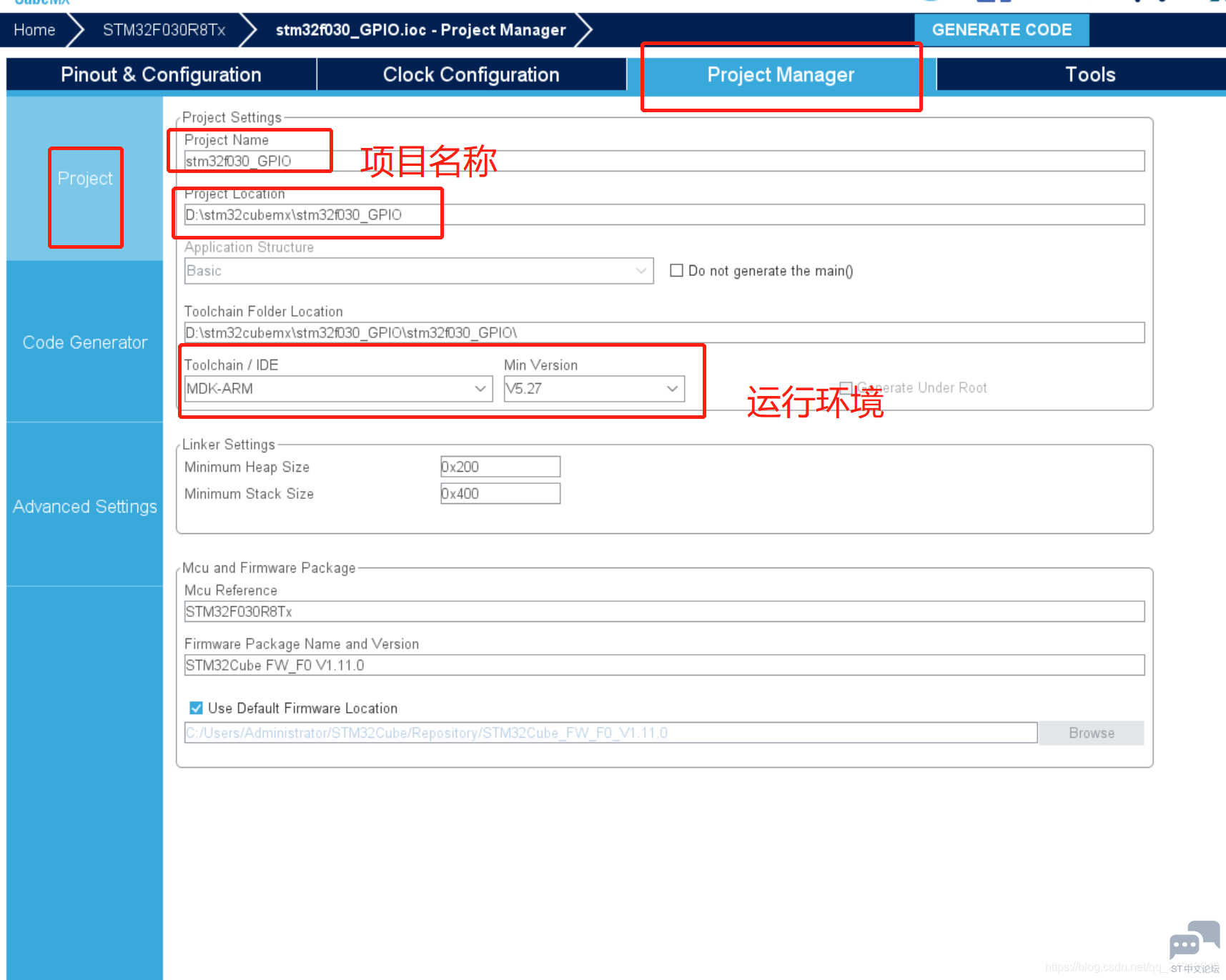

: `6 M" C! H( c! Q3 j3 J生成工程设置
; y8 P, [2 o" P2 v8 D. `; H4 P注意在生产工程设置中不能出现中文，不然会报错。
6 P& a) K7 P8 o" \: X8 N

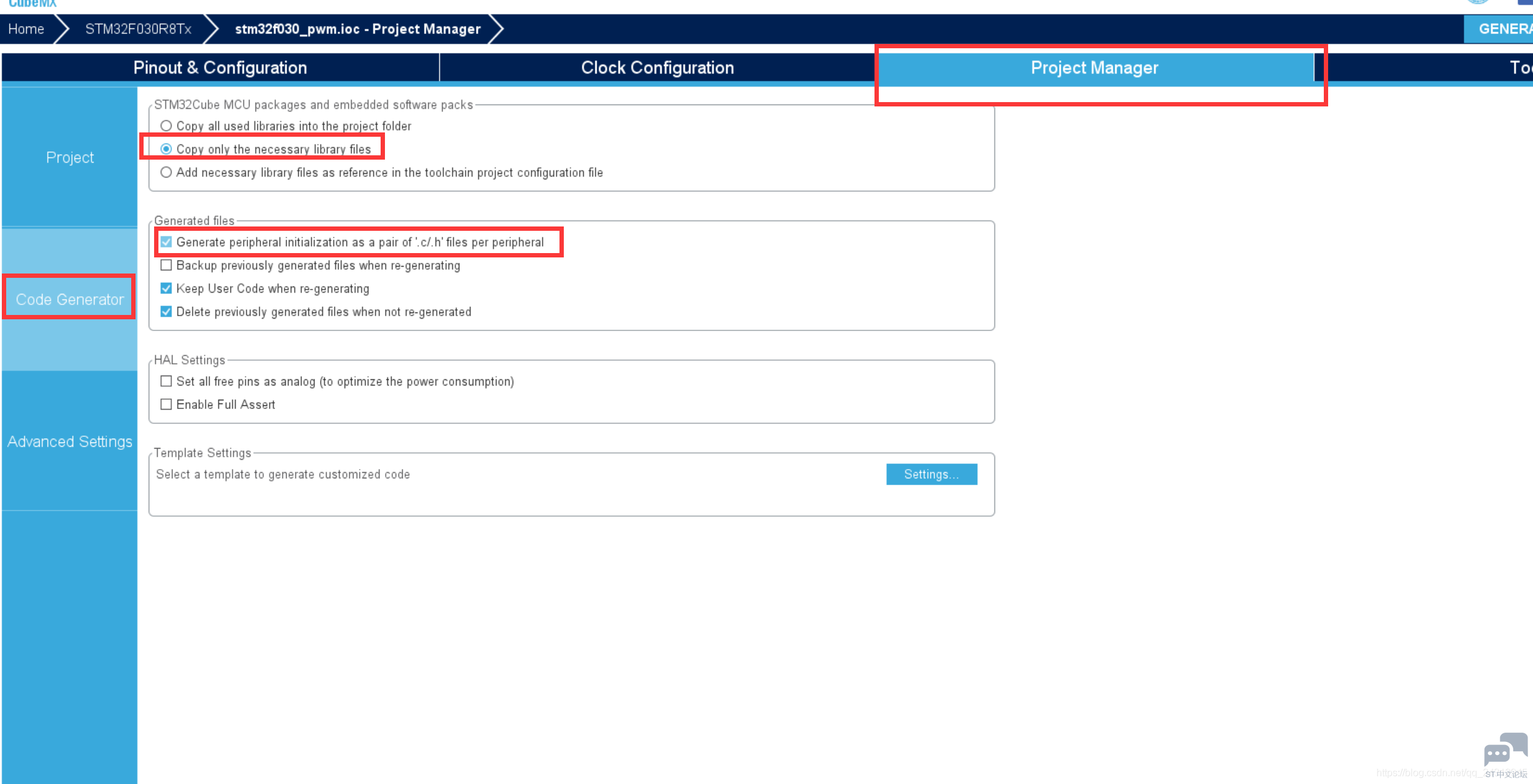

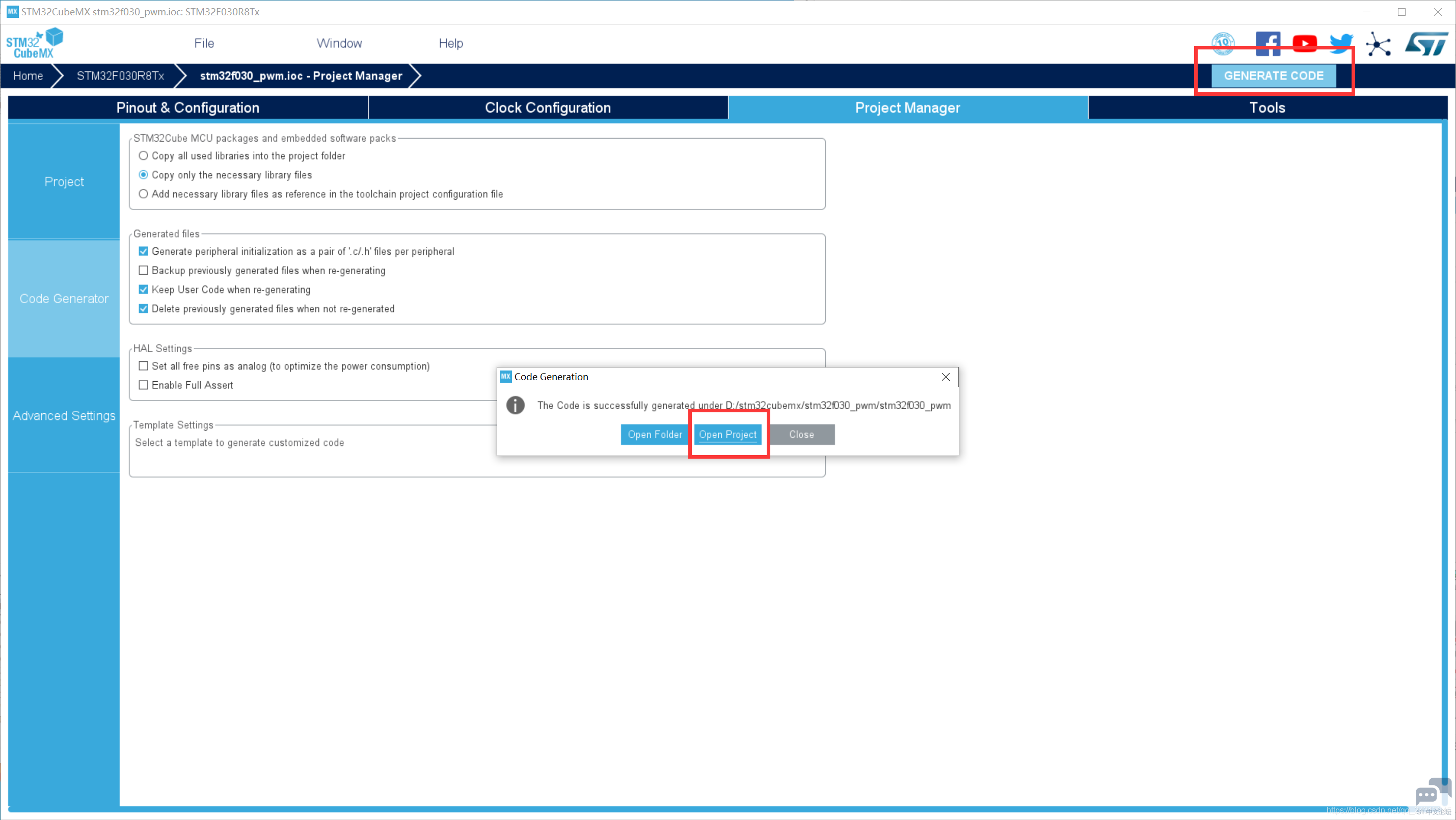

代码生成设置
最后设置生成独立的初始化文件：
1 L1 x# ?) N" K0 V/ `$ _

8 w8 \! e# q+ j# c2 y$ j
生成代码
- P  f' Q, i) n+ P$ d: Z
! Q' Y7 ~* w' ]! e6 W
  i' _& P) R7 P1 O5 b# R

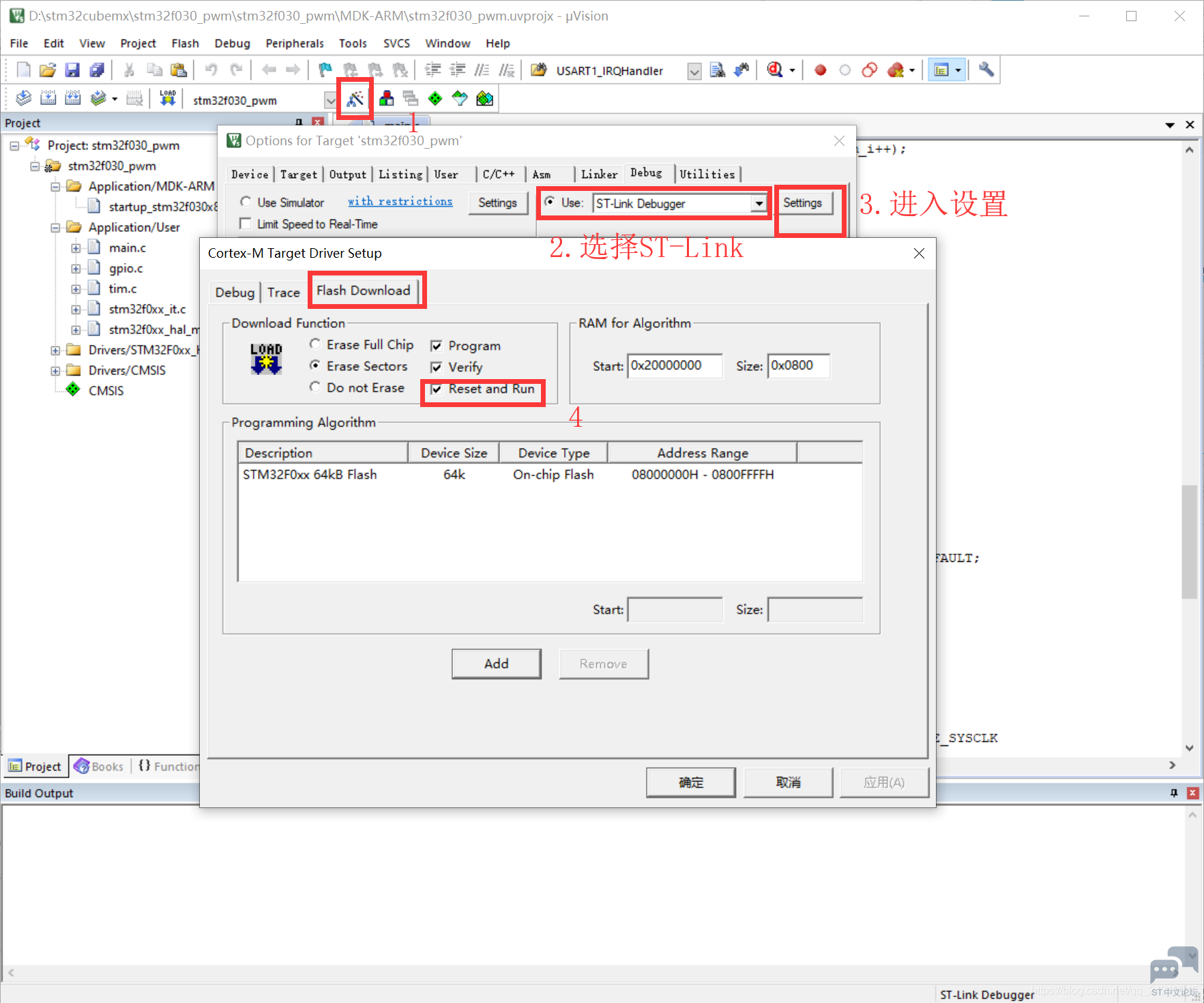

配置keil

( ]. x4 h0 j6 W
- b# V$ k  z1 ^* f3 I6 @! {+ Z( L
代码
$ v/ p' ?( [  H( k& B- U6 n) V* J+ f7 U在main.c中的while中，设置LED亮灭情况：
; D2 i8 |& I0 O' [7 O5 k

1.   /* USER CODE BEGIN WHILE */

2.   while (1)

3.   {

4.
   - b+ D: a# [1 ~% w) ]( f+ e
5.                 //Bit_RESET/Bit_SET，实际上也就等价于0/1
     a1 l1 o" r" e  W- a
6.                 HAL_GPIO_WritePin(LED_R_GPIO_Port,LED_R_Pin,GPIO_PIN_RESET);

7.                 HAL_GPIO_WritePin(GPIOB,GPIO_PIN_10,GPIO_PIN_SET);

8.     HAL_Delay(1000);

9.                 HAL_GPIO_WritePin(LED_R_GPIO_Port,LED_R_Pin,GPIO_PIN_SET);
   8 t- s" x1 t" a7 v! k
10.                 HAL_GPIO_WritePin(GPIOB,GPIO_PIN_10,GPIO_PIN_RESET);
    0 F4 h$ c/ D- a3 N$ [/ K
11.                 HAL_Delay(1000);

12.     /* USER CODE END WHILE */

13.
    3 b4 ^; D4 Q: t& j1 I
14.     /* USER CODE BEGIN 3 */

15.   }

16.   /* USER CODE END 3 */

复制代码

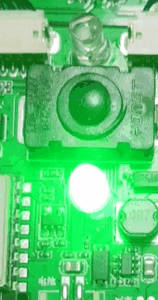

) {5 p0 U7 Z+ h6 P/ r# }/ S! @演示效果

" i$ o! F1 D# V! l% @4 B: c$ l. T8 \

8 `( z. S* t0 [0 h* [" b, r. }
