概述
3 M$ g+ Y" O* a! \3 Q本篇文章主要介绍如何使用STM32CubeMX对红外波形进行GPIO输出，并LED显示。

8 u9 d. |1 B6 L: f8 l硬件准备

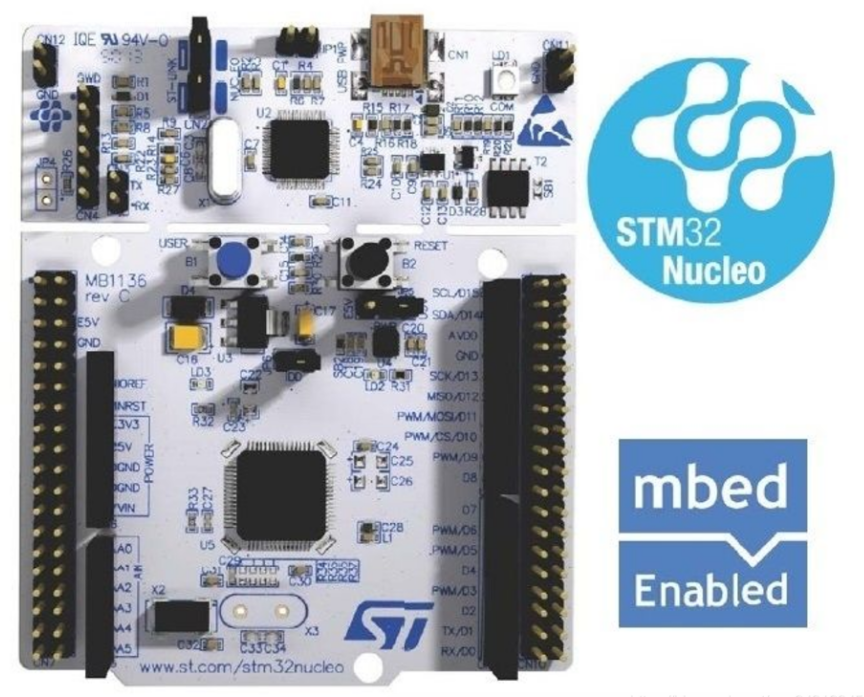

' |/ I5 }+ b% A3 v$ O7 j2 b+ Y+ ^首先需要准备一个开发板，这里我准备的是NUCLEO-F030R8的开发板：
! X4 z$ {" }/ ^3 P
5 n+ v9 t1 s% ~# w5 }) c8 D% ^# r

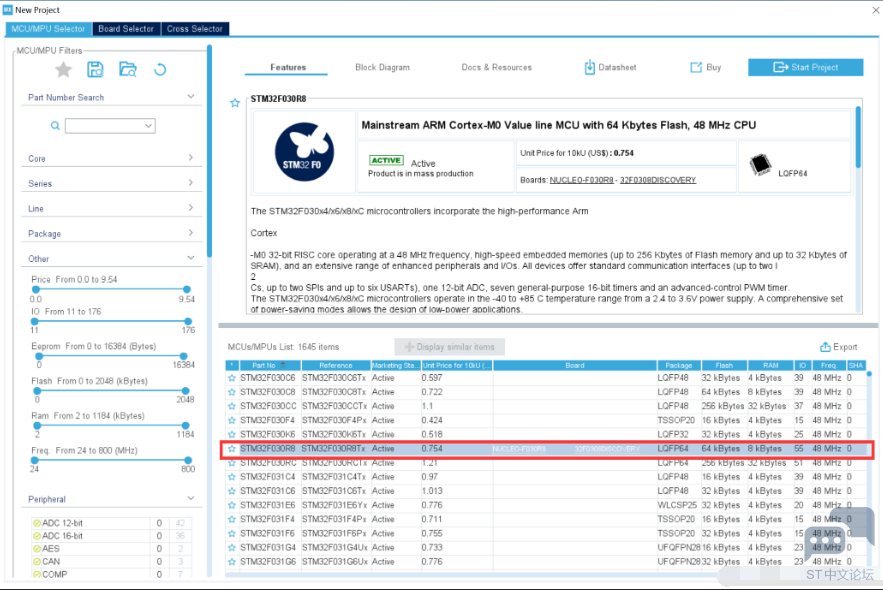

选择芯片型号

2 q+ s; I# s% Y2 F0 I% t1 o2 [

配置时钟源

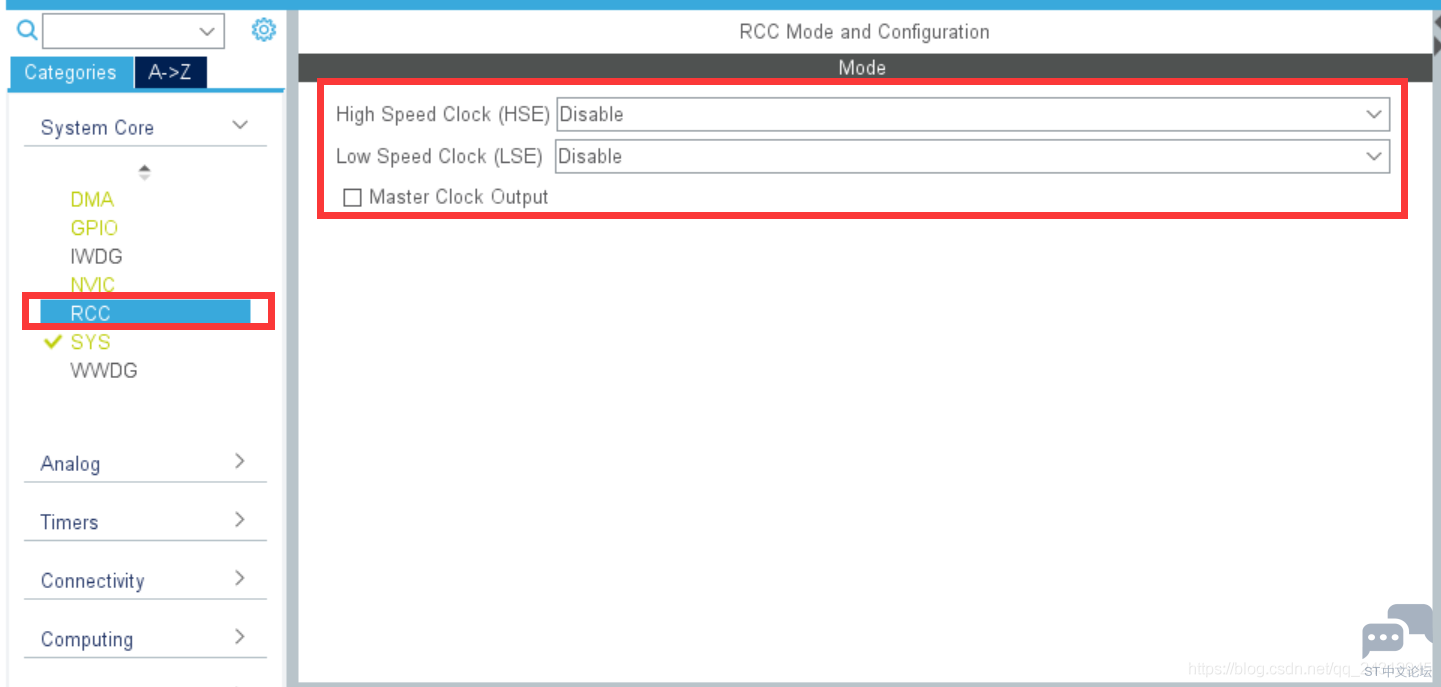

6 d3 O5 A# N5 }5 W. z% X3 G6 FHSE与LSE分别为外部高速时钟和低速时钟，在本文中使用内置的时钟源，故都选择Disable选项，如下所示：
- {" u" @6 p- k8 R9 q) O0 F4 [

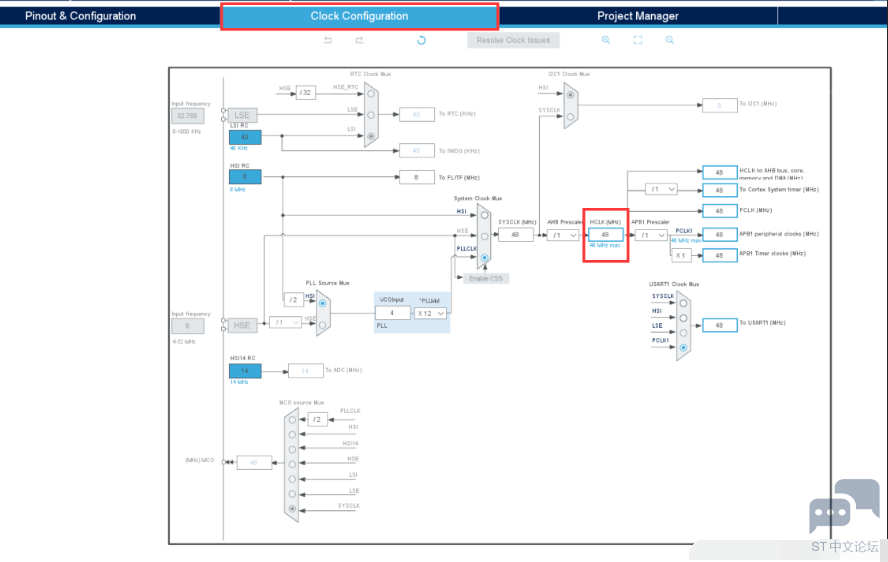

配置时钟树
; z) p* h' N# d! T& E. t! [$ [STM32F0的最高主频到48M，所以配置48即可：

5 B- j7 o- c! [$ z
, J( C: [) v+ z- D# o5 }5 U' ?7 l
GPIO口配置

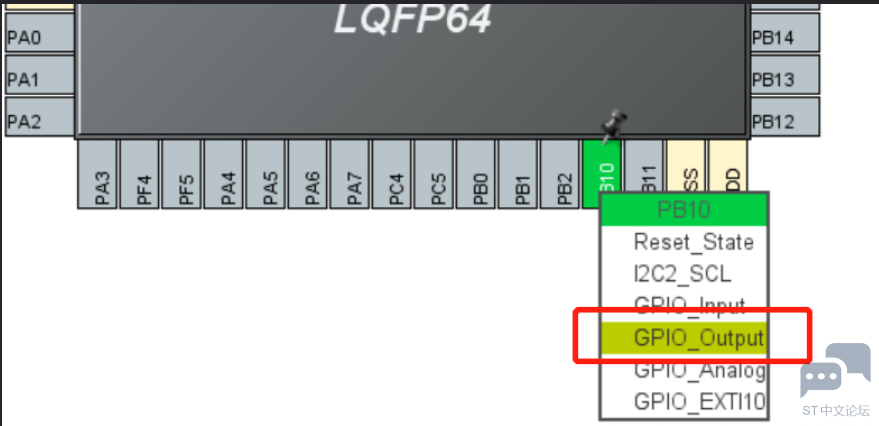

左键点击需要配置的端口，选择GPIO_Output模式。这里我们配置的端口位PB10和PB11。

. v/ W1 ]4 |, x$ g
' L' S, l" G9 \6 k/ Z6 I

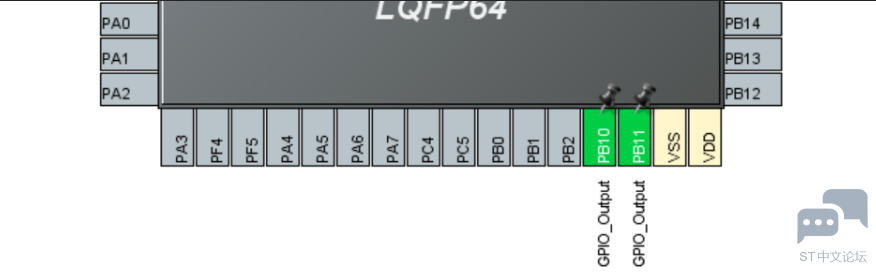

/ j, {  ]6 A' i! |% D配置完如下图所示。
, O9 F6 X# }3 `' P0 y

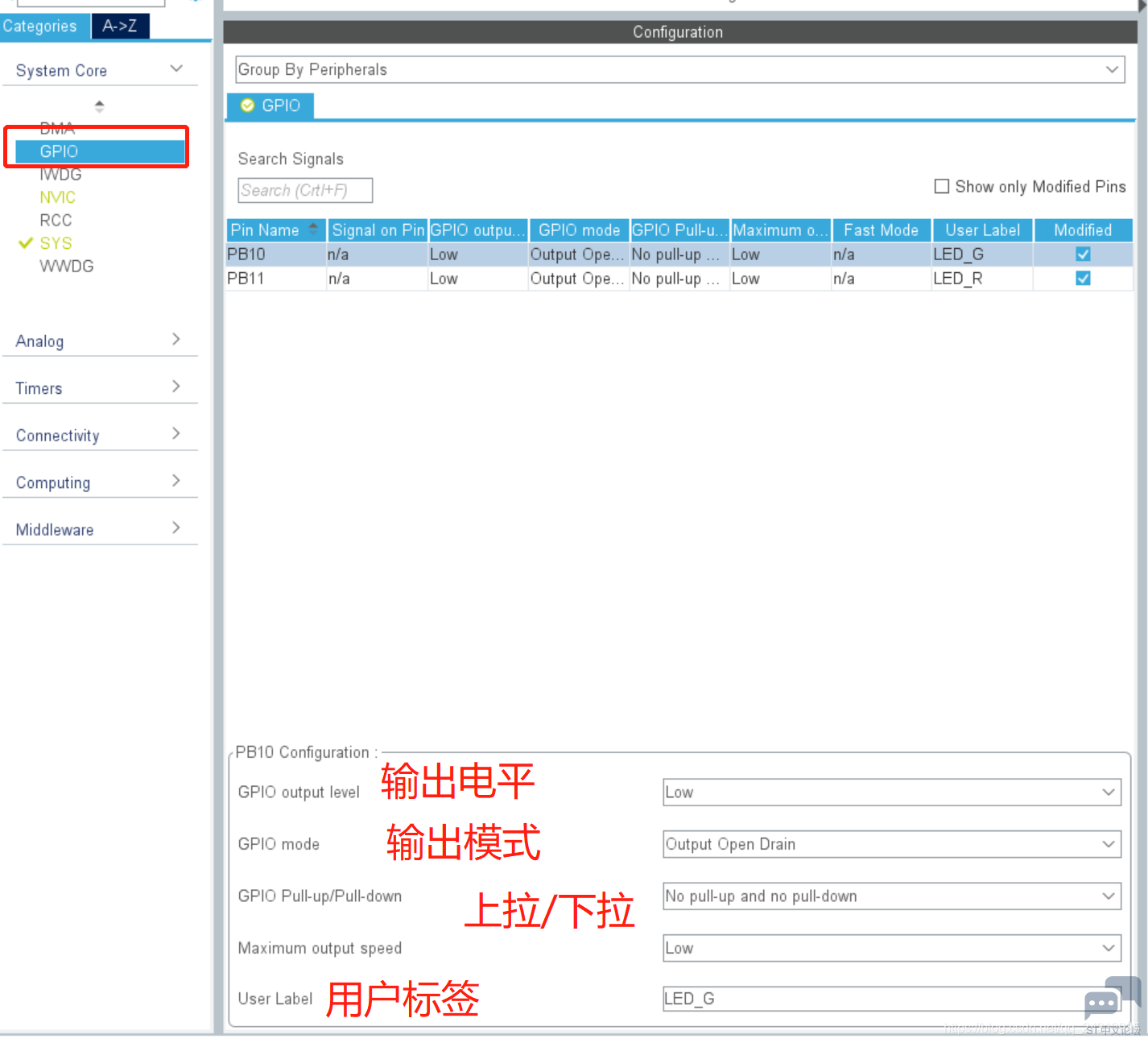

详细参数配置，如下图，完成后点击OK。
6 v* G: F4 ^7 }7 }. m/ i/ [
/ D- ]+ o" P/ T

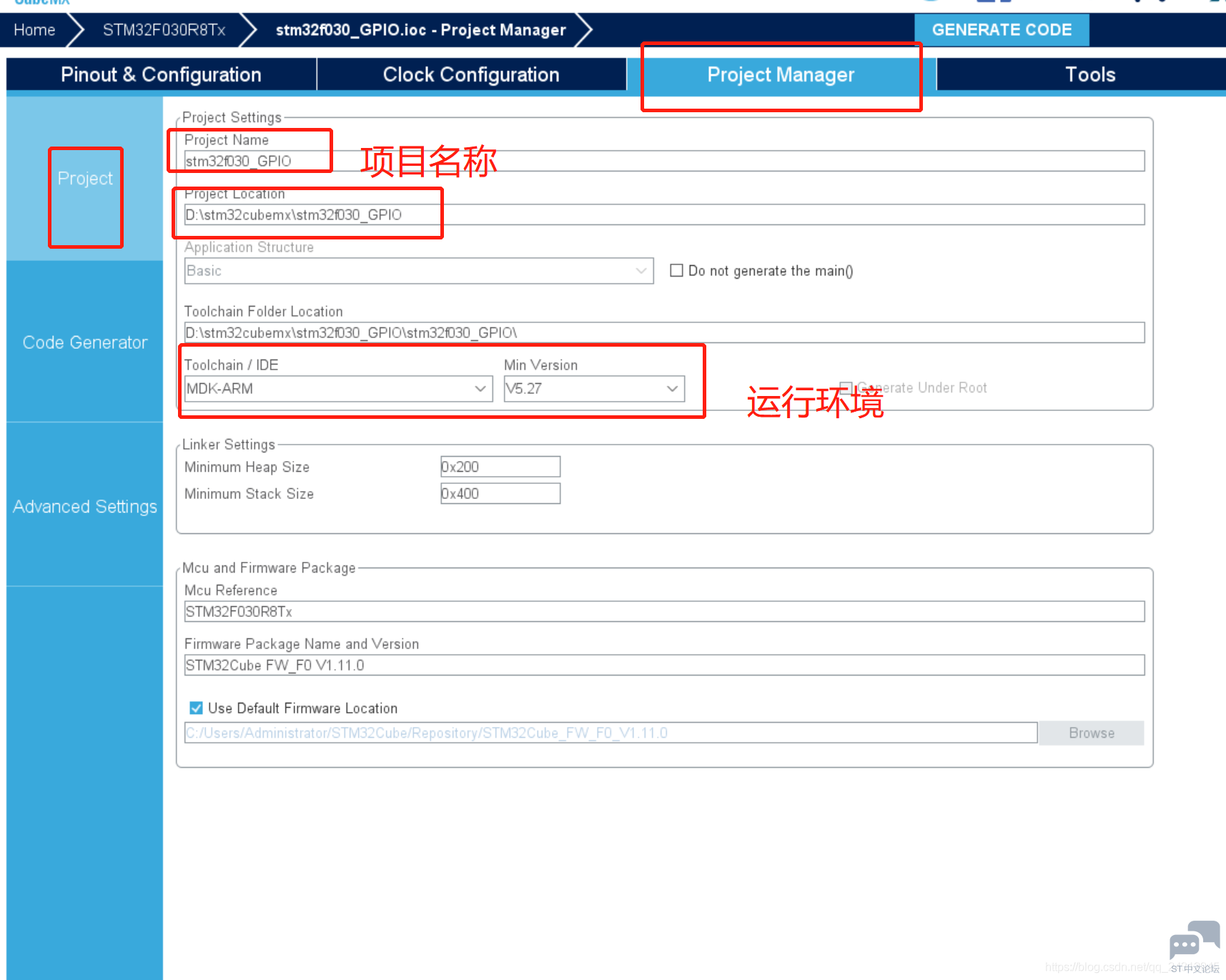

+ V9 C( i8 {+ H$ Z生成工程设置
注意在生产工程设置中不能出现中文，不然会报错。

8 G/ i4 Q* ], z; j, `

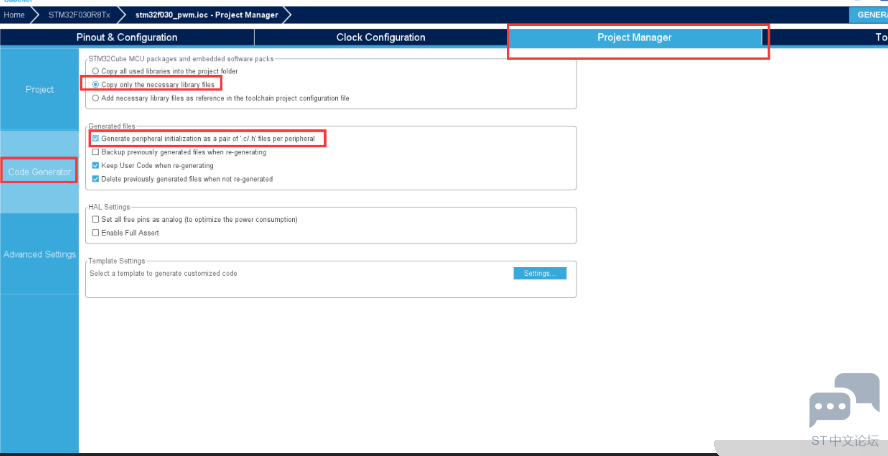

代码生成设置
最后设置生成独立的初始化文件：

' r4 m1 m+ O, ]2 q6 o2 N" i
7 Z+ f5 r( Y8 n1 f

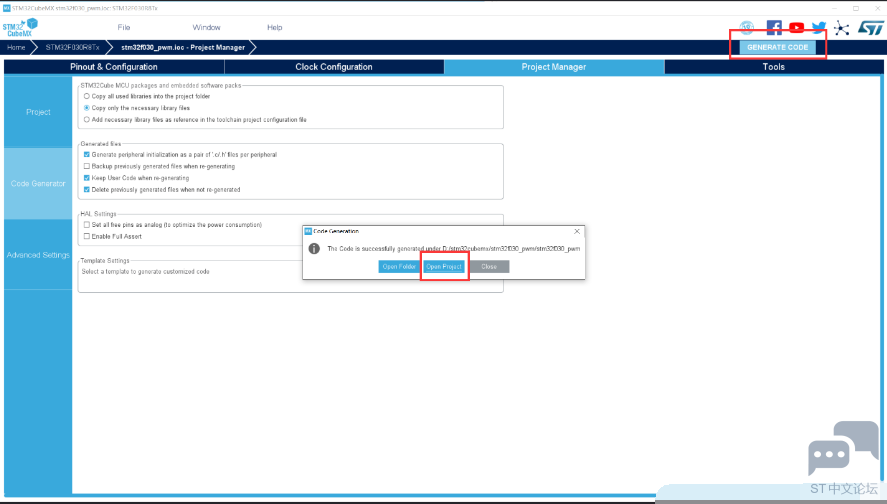

生成代码

& z8 \7 q( `, F# R$ S) r# `& r
6 j3 [( Q( r/ J; y3 E/ @& X

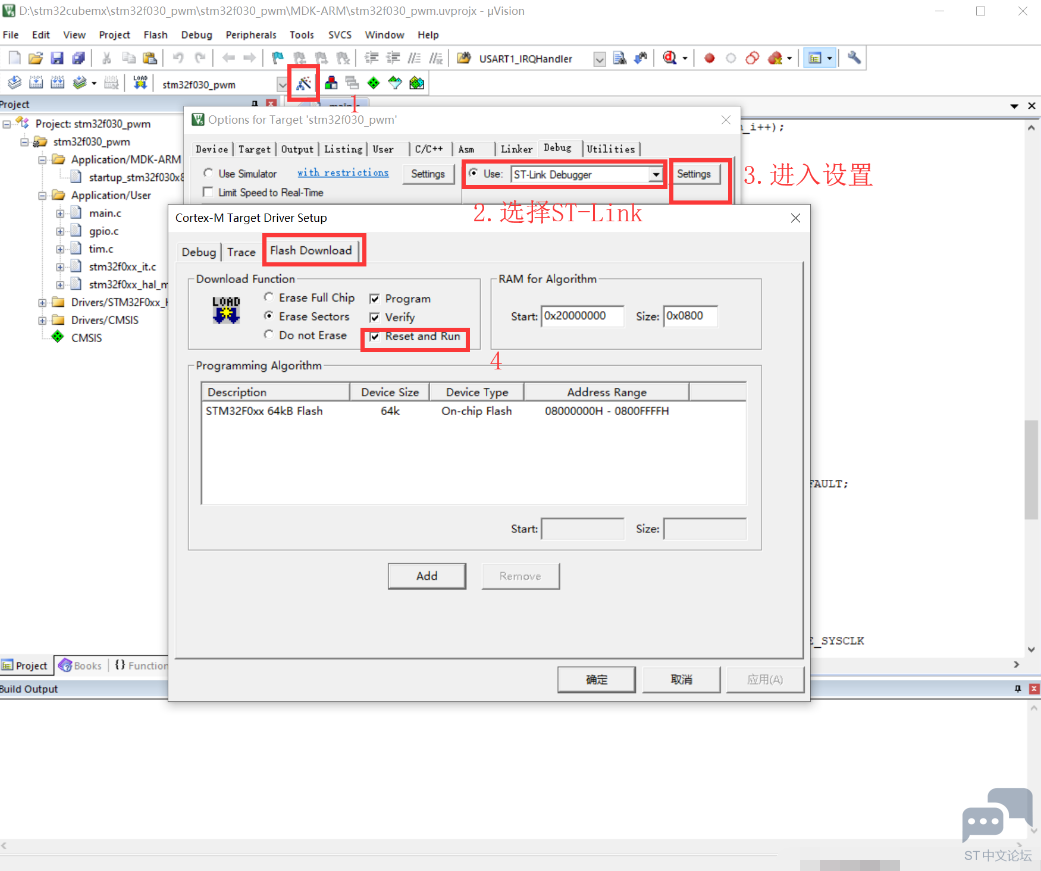

配置keil

& [# _: r  A3 K" f9 F

代码
在main.c中的while中，设置LED亮灭情况：
$ v6 ~5 x) H# K" t2 J4 I0 T4 N

1.   /* USER CODE BEGIN WHILE */
     p! o& E" @1 `! i. \2 a- m" ^( s
2.   while (1)

3.   {
   8 R! N, A/ n! |) I
4.
   , L# z! b+ m! X5 S
5.                 //Bit_RESET/Bit_SET，实际上也就等价于0/1

6.                 HAL_GPIO_WritePin(LED_R_GPIO_Port,LED_R_Pin,GPIO_PIN_RESET);
   2 V6 U( u. ~( k% |8 J
7.                 HAL_GPIO_WritePin(GPIOB,GPIO_PIN_10,GPIO_PIN_SET);
   % K" R' j8 h- E8 y- K
8.     HAL_Delay(1000);

9.                 HAL_GPIO_WritePin(LED_R_GPIO_Port,LED_R_Pin,GPIO_PIN_SET);
   ! P9 U: d+ i: h8 D# {; M  C
10.                 HAL_GPIO_WritePin(GPIOB,GPIO_PIN_10,GPIO_PIN_RESET);

11.                 HAL_Delay(1000);
    , {; ^- J; i) O" v% x' G
12.     /* USER CODE END WHILE */
    ; f% h" o8 H  z" {/ s& R+ Y5 @
13.

14.     /* USER CODE BEGIN 3 */

15.   }
    * i& j, O9 v: H' Y' |3 D1 k
16.   /* USER CODE END 3 */

复制代码

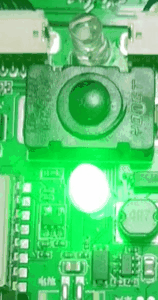

演示效果
' v( e; m$ e. x; b


: Z' A- n9 [+ J' J7 p
