【经验分享】STM32CUBEMX--PWM

[复制链接]
STMCU小助手 发布时间:2022-5-1 17:49
概述
0 z5 b2 J( p! ~' _9 m. D# l/ z, m! ~2 N本篇文章主要介绍如何使用STM32CubeMX输出PWM,并制作呼吸灯效果。9 C+ Y$ G) X  a1 z; W3 X

/ m7 {- J0 J4 T/ i硬件准备9 u0 f# _0 X, g- @( t8 K

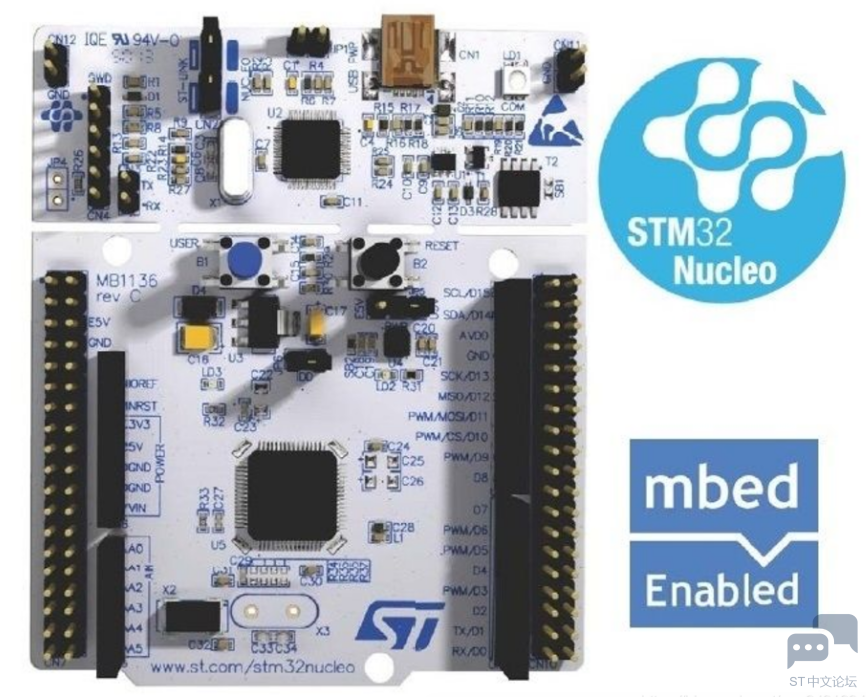

首先需要准备一个开发板,这里我准备的是NUCLEO-F030R8的开发板:- b' h8 D. d2 E) x
# A9 A' K4 F5 ?( \6 W+ G
) p% m. @! T7 f" [1 o

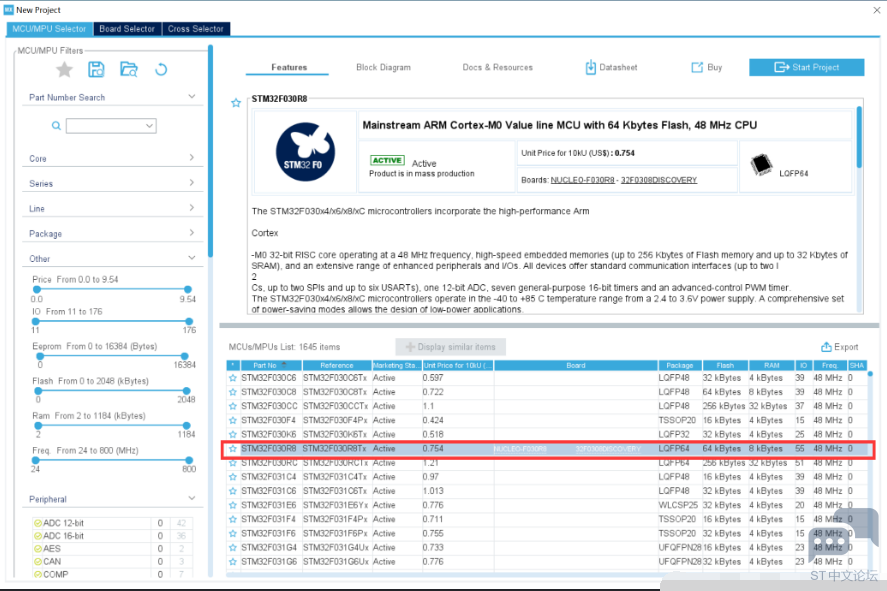

' u8 R  b& e' a$ h' K7 d选择芯片型号
+ X$ n4 N7 D/ ]
& m0 Q! S) _+ q/ N 7]2KAEKFX%S4(YKG5J878DB.png   Q8 d2 H9 u2 r' T

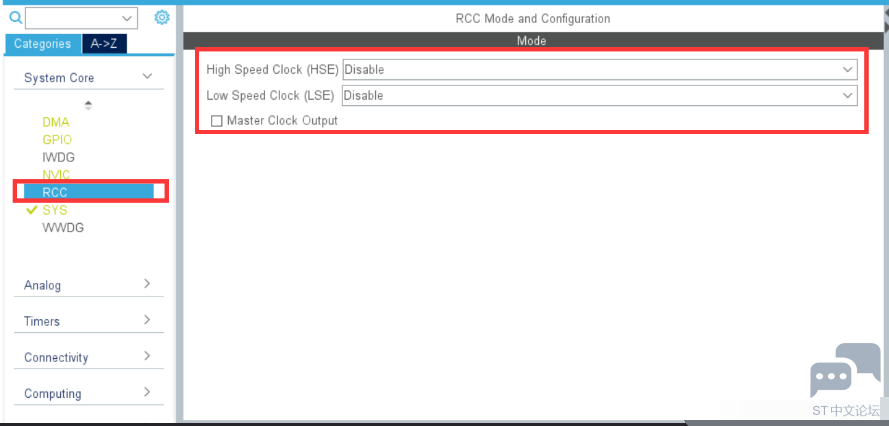

6 ?: E$ P, G; }; [. j配置时钟源* Z) F4 w) L# [, n+ T8 n; e
HSE与LSE分别为外部高速时钟和低速时钟,在本文中使用内置的时钟源,故都选择Disable选项,如下所示:! u  D* W- }( F6 I

9 b$ ?( R5 S2 x8 n8 r# R( \* F ]DN37KL$K%IZ%`E_WU[NK%9.png
) `) Z+ C  F, A) b0 x) i5 z4 e' l

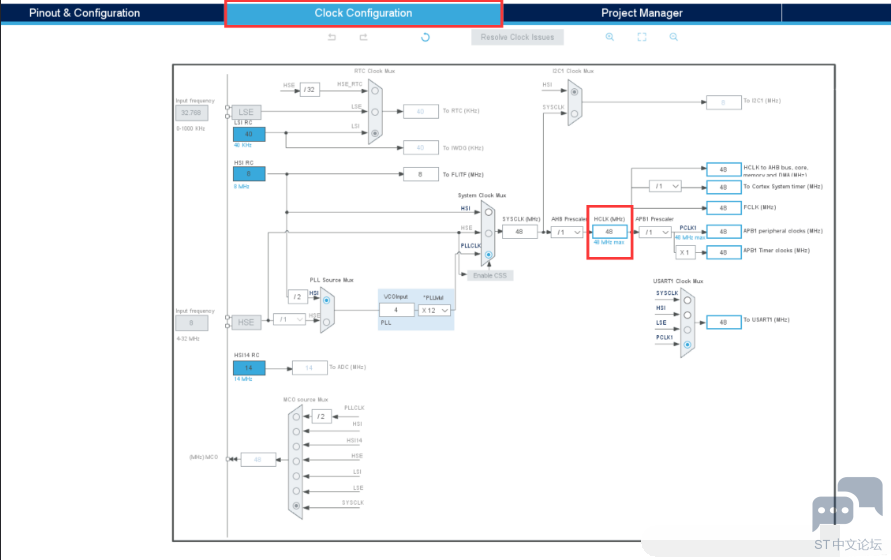

/ P: T6 \) o$ u0 F: B配置时钟树
6 R3 b4 g1 ]' @0 J# K7 f% c+ d' x# wSTM32F0的最高主频到48M,所以配置48即可:8 `9 f9 b$ S& n: `1 Y
! N/ x6 z1 F- H$ I- Z- T( H3 K& {- y! u
# L0 g3 a+ o5 b5 T0 T+ H0 M* |3 A4 N6 n* K  g
PWM配置& I0 U% V" o$ `# Z6 b' Q

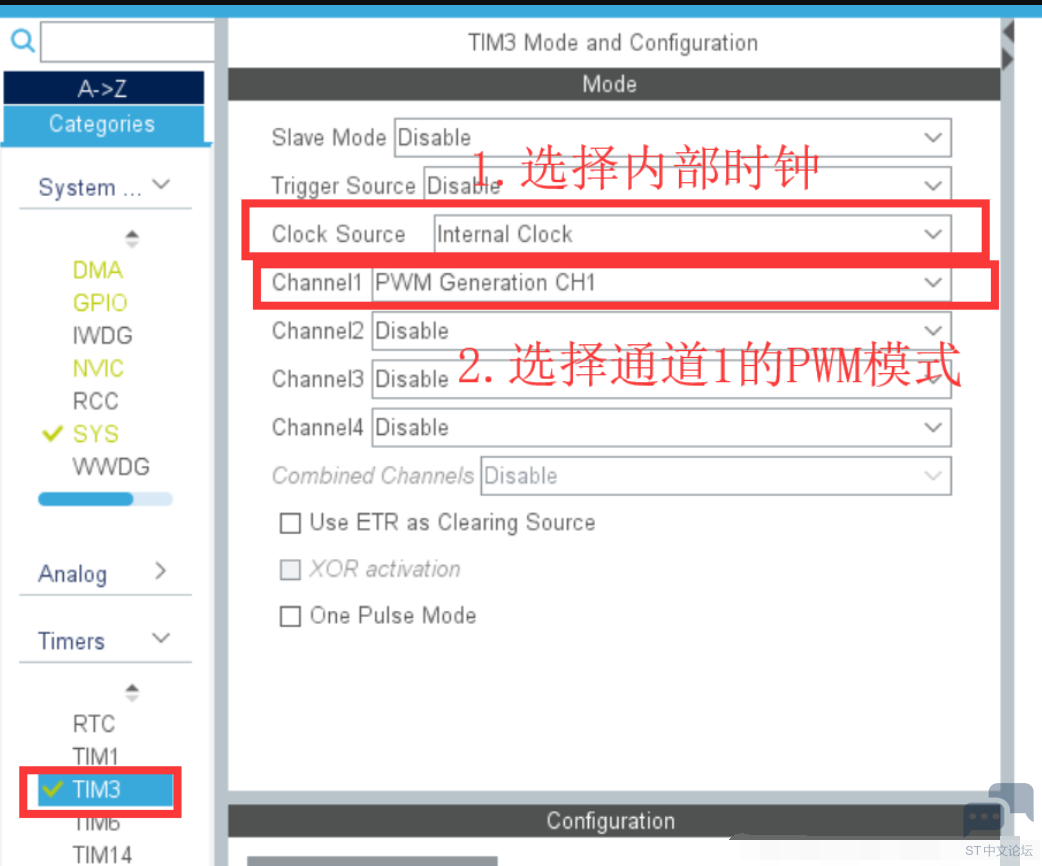

本次实验使用的是TIM3的通道1来输出PWM波,选择时钟,并且选择通道1的PWM模式。. c& s2 \+ ^6 P$ n6 o/ f2 E

* ?9 A# Z" O. k! S, [5 W/ p& c ZDT]J9RDOS(J888TZZXH)}4.png
0 w& W* ~' D, G- S0 k4 V5 A& Y8 e$ D& Y, a; }& y

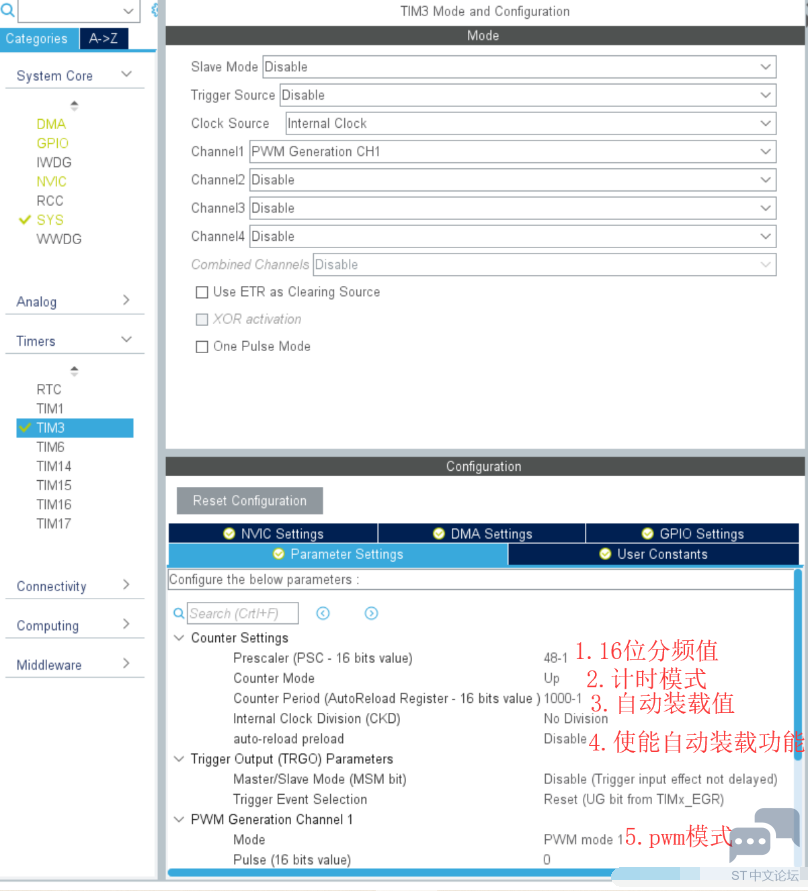

配置PWM波的参数
% V+ U7 h1 t- H( m5 f) `. g' @8 T2 Q( _
HH_RXCOYE$E]T850}Q2{P.png 9 s! |1 Z) Z& u  b- U
0 H( x; S5 b6 t0 H2 z- N2 m9 N
PWM频率计算如下所示
& H9 r& _* x/ v, A2 W, W2 }; \* F2 m7 d+ P
61%LH[T1`[CZ4DW[D((A]B5.png 3 g* J2 ]  i; C' S/ X& ]
3 y+ p. e1 g1 ]) |7 d" {
在上面配置TIM3参数,预分频系数设置为48-1, 自动重载值设置为1000-1,那么PWM频率为48,000,000/((48-1+1)*(1000-1+1))=1000Hz,即1KHz。
% K) d8 m. `0 ^/ n2 x

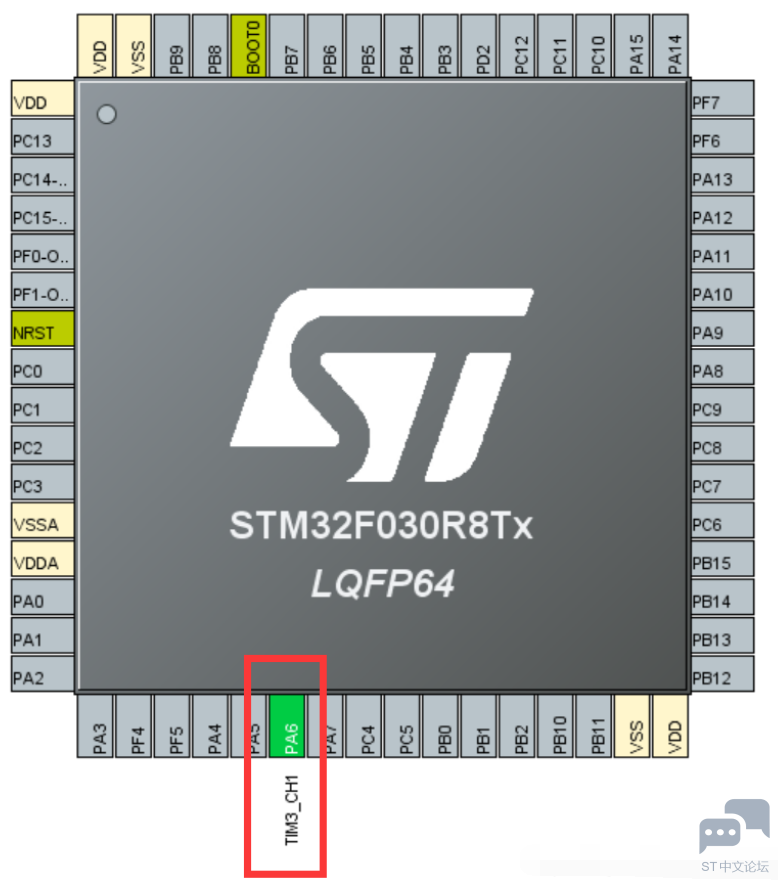

) y5 {: p8 i( `注意载芯片示意图上会看到下图PA6就是TIM3的通道1PWM波输出口。4 p/ S' j, K8 w: D) a5 W2 H2 O2 Y% _
% y& p6 b+ b9 K# g, P# l5 {. e
* \" U9 M+ |! q' X, }) B

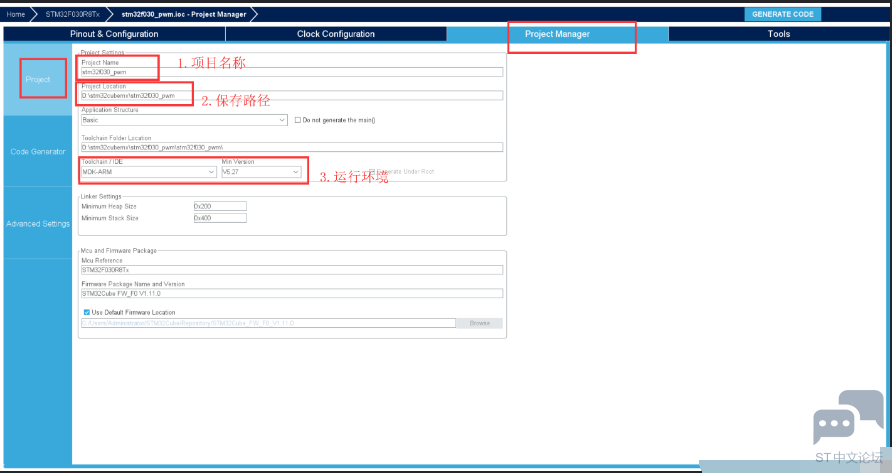

8 d; Q# a* M8 v) n# n生成工程设置
& P( t, O6 v) Q) t* i8 E注意在生产工程设置中不能出现中文,不然会报错。! V1 G3 m$ B/ Y
1 U7 o% I$ o/ V7 @
9 b* J, e. u" s& V2 N8 c6 f* [6 s" k3 j3 o
- Q# z+ ?. p) W( Y6 Y

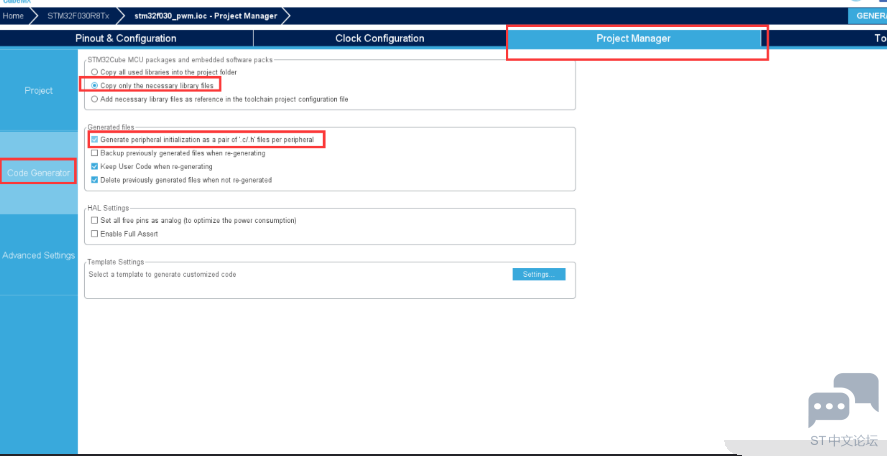

代码生成设置& {* v( k" p7 _, R: Q$ X
最后设置生成独立的初始化文件:2 s( ]# ?0 x/ E1 _2 e6 i
7 C6 b9 s( e3 I5 |& \! u  j* c
33@9IQIBGI~}PAO~1YEM5.png 8 n* a$ b5 R' u

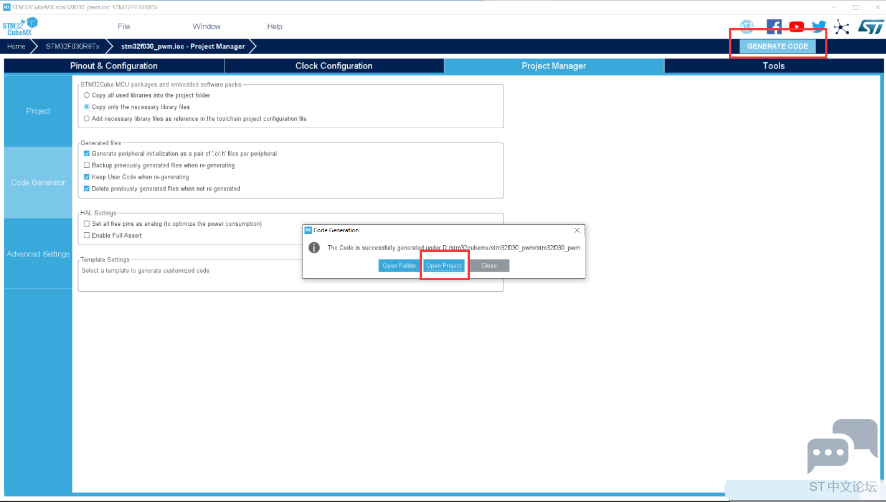

+ m; x3 U, i/ B% z" E, Q& L% q生成代码
; Q9 d7 j& C9 Y4 Z( x5 J8 v; M3 S! z& }" V3 X7 N, Y
0ZMZCXZL(3]2K65N)ZY%VLU.png 9 A% N4 {, ^7 Z6 p; K
# K/ c+ \/ v7 V0 z% E8 r$ K- m
( v- f8 \% F4 {7 y. m% O

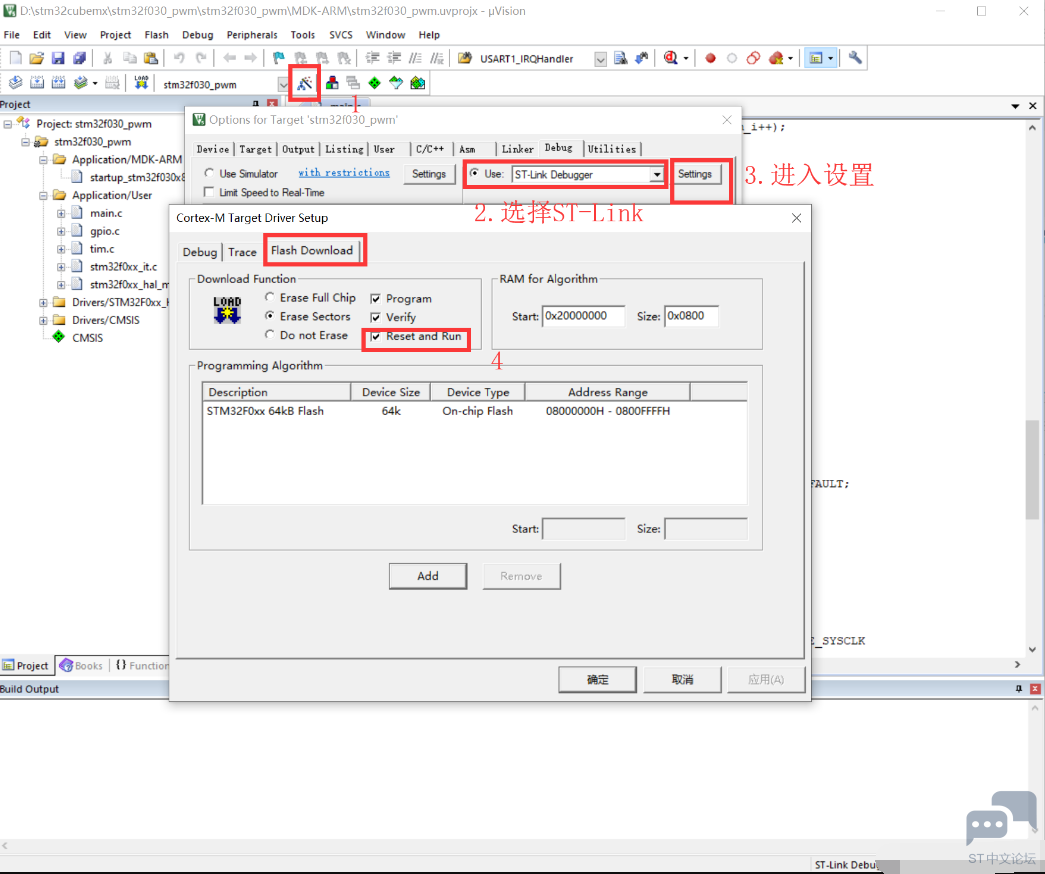

配置keil
9 V$ v- [8 _) [8 @+ y) Z
* K1 q6 F& F7 `& a% {$ ^2 s $Y(S4]V@]HSA_NXB{}59FEI.png - {+ E3 Y6 b0 |) b# K
4 M/ `6 c1 f! ?+ ^3 k2 ~9 z! v
代码
! `8 R! z( Z6 r! g; E0 I7 H在main.c中,先定义两个变量存储设置的占空比和模式) c9 q# X" Q3 f3 ]! Y2 X

! x3 {3 \. M3 F0 F; r
  1. <p>  /* USER CODE BEGIN 1 */</p><p>uint16_t pwm_i =0;//占空比</p><p>uint16_t pwm_mode =0;//呼吸灯模式,1为增加,2为减少</p><p>  /* USER CODE END 1 */</p>
复制代码

8 h) E  I9 N2 Z) `( I! U2 \使能TIM3的PWM Channel1 输出。
9 m  _& R7 d% B( }6 J) y! X
  1. <p>  /* USER CODE BEGIN 2 */</p><p>    //使能TIM3的PWM Channel1输出。</p><p>    HAL_TIM_PWM_Start(&htim3,TIM_CHANNEL_1);</p><p>  /* USER CODE END 2 */</p>
复制代码

- L) l5 H6 M( `7 `, Z然后在while(1)中改变pwm_i的值,来实现呼吸效果。
5 O6 I1 e0 O6 t+ L) U/ O% [0 `' L8 [  M4 d* q
  1. <p></p><p> </p><p>  /* USER CODE BEGIN WHILE */</p><p>  while (1)</p><p>  {</p><p><span style="white-space:pre">        </span>if(pwm_mode)</p><p><span style="white-space:pre">        </span>{</p><p><span style="white-space:pre">                </span>__HAL_TIM_SET_COMPARE(&htim3, TIM_CHANNEL_1, pwm_i--);</p><p><span style="white-space:pre">                </span>if(pwm_i==0)</p><p><span style="white-space:pre">                </span>pwm_mode=0;</p><p><span style="white-space:pre">        </span>}</p><p><span style="white-space:pre">        </span>else</p><p><span style="white-space:pre">        </span>{</p><p><span style="white-space:pre">                </span>__HAL_TIM_SET_COMPARE(&htim3, TIM_CHANNEL_1, pwm_i++);</p><p><span style="white-space:pre">                </span>if(pwm_i==1000)</p><p><span style="white-space:pre">                </span>pwm_mode=1;</p><p><span style="white-space:pre">        </span>}</p><p><span style="white-space:pre">        </span>HAL_Delay(1);<span style="white-space:pre">                </span></p><p>
    1 n: N  r0 e* b5 l( Y& w
  2. </p><p>    /* USER CODE END WHILE */</p><p>    /* USER CODE BEGIN 3 */</p><p>  }</p><p>  /* USER CODE END 3 */</p><p></p>
复制代码
7 `4 j: {9 t7 h, x3 o

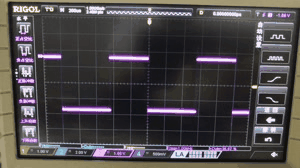

演示效果
; Q4 r3 @( t7 e! j- q; }7 T+ ~  U6 f1 ]& m$ x- T' i
- E! m0 O7 G( \  i3 ?% s' K
- B7 X4 n8 B1 J) f
! I! \% ]: v3 a
