【经验分享】STM32开发，使用CUBEMX实现ADC采样以及二分法NTC温度采样

[复制链接]
STMCU小助手 发布时间：2022-5-5 17:03
1 概述
1.1 资源概述

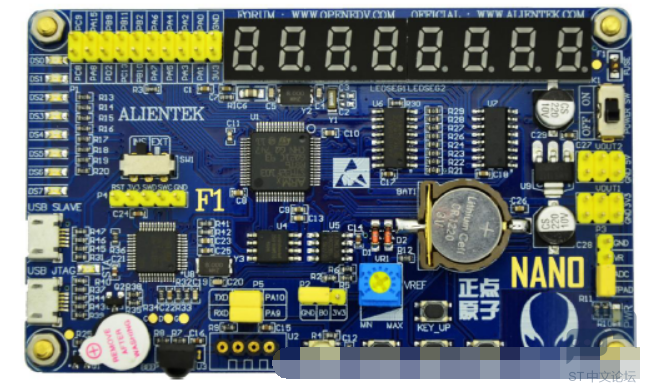

开发板：正点原子STM32F103 Nano开发板
CUBEMX版本：1.3.0
MDK版本：5.27
主控芯片型号：STM32F103RBT6


1.2 实现功能
1，适配正点原子STM32F103RB Nano开发板；
2，配置由CUBEMX生成；
3，采样AD的数值，并在串口上打印出来。
4，ADC运行时，LED0灯闪烁，当输出5次后，关闭ADC，同时LED0灯常亮。

2 硬件电路

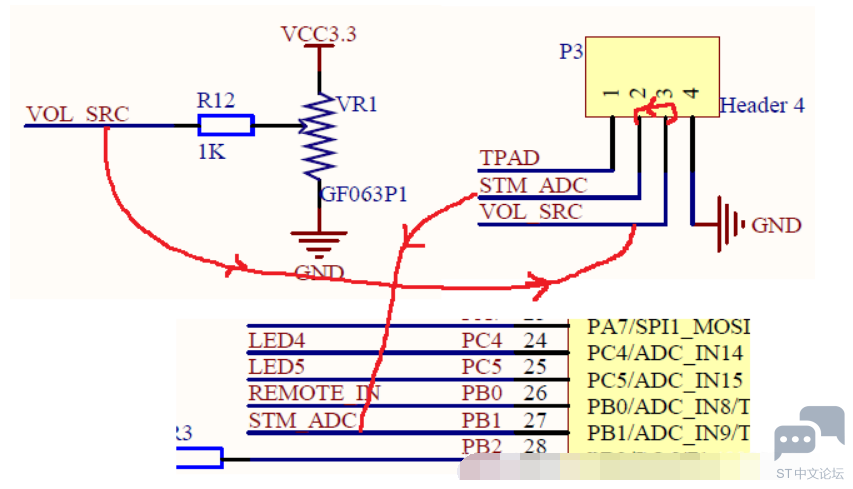

3.3V通过电位器分压，最后送到芯片的PB1脚。调整VR1的值，即可调整ADC的值。


3 程序实现
3.1 CUBEMX配置

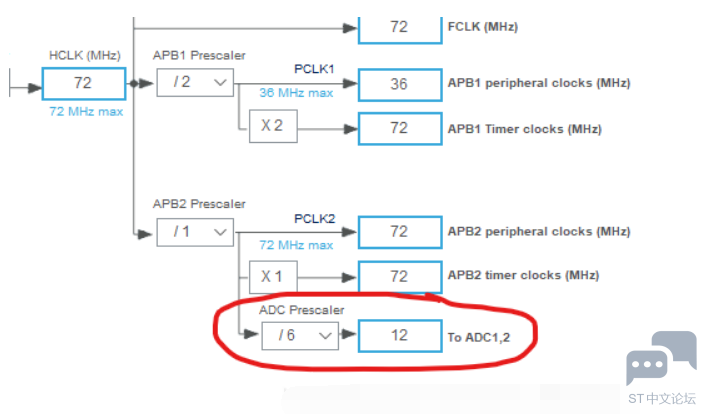

1,时钟配置，CUBEMX配置为6分频，最后时钟频率为12MHz。ADC的采样频率不能高于14MHz。最短采样周期为（1.5+12.5）/14M=1uS

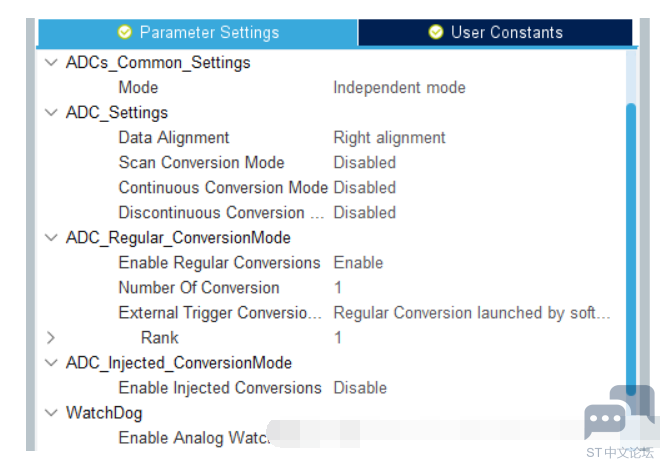

2，配置ADC，采样独立模式，数据右对齐，单次采样，规则通道。

3.2 程序代码
1,main()函数代码如下，使用CUBEMX生成，删除掉无用的注释信息，并增加我们需要使用的代码。

  1. /* Includes ------------------------------------------------------------------*/
  2. #include "main.h"
  3. #include "adc.h"
  4. #include "usart.h"
  5. #include "gpio.h"
  6. #include "stdio.h"

  8. void LED0_ON(void);//函数在一开始进行申明，以；结束
  9. void LED0_OFF(void);
  10. /* USER CODE END PV */

  12. /* Private function prototypes -----------------------------------------------*/
  13. void SystemClock_Config(void);

  15. int main(void)
  16. {
  17.         uint16_t t=0;
  18.         uint16_t ADC_B=0;
  19.         float ADC_D=0;

  21.   HAL_Init();

  23.   SystemClock_Config();

  25.   MX_GPIO_Init();
  26.   MX_ADC1_Init();
  27.   MX_USART1_UART_Init();
  28.   HAL_ADC_Start(&hadc1);//开启ADC

  30.   for (t=0;t<10;t++)
  31.   {

  33.         t++;
  34.         HAL_ADC_PollForConversion(&hadc1,10);    //等待转换完成，第二个参数表示超时时间，单位ms
  35.         if(HAL_IS_BIT_SET(HAL_ADC_GetState(&hadc1), HAL_ADC_STATE_REG_EOC))//Conversion data available on group regular
  36.         {
  37.                 ADC_B = HAL_ADC_GetValue(&hadc1);
  38.         }
  39.         ADC_D= ADC_B*3.3/4096;
  40.         HAL_Delay(500);
  41.         LED0_ON();  //调用函数，无void，如果带void，则系统则会再次认为是函数申明。
  42.         HAL_Delay(500);
  43.         LED0_OFF();
  44.         printf("STM32 ADC寄存器值为%d\r\n",ADC_B);//串口输出数据
  45.         printf("STM32 ADC实际值值为%1.3fV\r\n",ADC_D);
  46.   }
  47.         HAL_ADC_Stop(&hadc1);//关闭adc
  48. }

  50. void SystemClock_Config(void)
  51. {
  52.   RCC_OscInitTypeDef RCC_OscInitStruct = {0};
  53.   RCC_ClkInitTypeDef RCC_ClkInitStruct = {0};
  54.   RCC_PeriphCLKInitTypeDef PeriphClkInit = {0};

  56.   /** Initializes the CPU, AHB and APB busses clocks
  57.   */
  58.   RCC_OscInitStruct.OscillatorType = RCC_OSCILLATORTYPE_HSE;
  59.   RCC_OscInitStruct.HSEState = RCC_HSE_ON;
  60.   RCC_OscInitStruct.HSEPredivValue = RCC_HSE_PREDIV_DIV1;
  61.   RCC_OscInitStruct.HSIState = RCC_HSI_ON;
  62.   RCC_OscInitStruct.PLL.PLLState = RCC_PLL_ON;
  63.   RCC_OscInitStruct.PLL.PLLSource = RCC_PLLSOURCE_HSE;
  64.   RCC_OscInitStruct.PLL.PLLMUL = RCC_PLL_MUL9;
  65.   if (HAL_RCC_OscConfig(&RCC_OscInitStruct) != HAL_OK)
  66.   {
  67.     Error_Handler();
  68.   }
  69.   /** Initializes the CPU, AHB and APB busses clocks
  70.   */
  71.   RCC_ClkInitStruct.ClockType = RCC_CLOCKTYPE_HCLK|RCC_CLOCKTYPE_SYSCLK
  72.                               |RCC_CLOCKTYPE_PCLK1|RCC_CLOCKTYPE_PCLK2;
  73.   RCC_ClkInitStruct.SYSCLKSource = RCC_SYSCLKSOURCE_PLLCLK;
  74.   RCC_ClkInitStruct.AHBCLKDivider = RCC_SYSCLK_DIV1;
  75.   RCC_ClkInitStruct.APB1CLKDivider = RCC_HCLK_DIV2;
  76.   RCC_ClkInitStruct.APB2CLKDivider = RCC_HCLK_DIV1;

  78.   if (HAL_RCC_ClockConfig(&RCC_ClkInitStruct, FLASH_LATENCY_2) != HAL_OK)
  79.   {
  80.     Error_Handler();
  81.   }
  82.   PeriphClkInit.PeriphClockSelection = RCC_PERIPHCLK_ADC;
  83.   PeriphClkInit.AdcClockSelection = RCC_ADCPCLK2_DIV6;
  84.   if (HAL_RCCEx_PeriphCLKConfig(&PeriphClkInit) != HAL_OK)
  85.   {
  86.     Error_Handler();
  87.   }
  88. }

  90. /* USER CODE BEGIN 4 */
  91. int fputc(int ch,FILE *f)
  92. {

  94.         HAL_UART_Transmit(&huart1, (uint8_t *)&ch, 1, 0xFFFF);
  95.         return ch;

  97. }

  99. void LED0_ON(void)//函数在结尾定义，没有；
  100.         {
  101.         GPIOC->BSRR = LED0_Pin;//打开LED0
  102.         }
  103. void LED0_OFF(void)
  104.         {
  105.          GPIOC->BSRR = (uint32_t)LED0_Pin << 16u;//关闭LED0
  106.         }


  109. void Error_Handler(void)
  110. {
  111. }
复制代码

2，ADC初始化函数如下。

  1. void MX_ADC1_Init(void)
  2. {
  3.   ADC_ChannelConfTypeDef sConfig={0};//初始化函数声明


  6.   /** Common config
  7.   */
  8.   hadc1.Instance = ADC1;
  9.   hadc1.Init.ScanConvMode = ADC_SCAN_DISABLE; //关闭扫描
  10.   hadc1.Init.ContinuousConvMode = DISABLE;//连续转换模式无效
  11.   hadc1.Init.DiscontinuousConvMode = DISABLE;//无效连续转换模式
  12.   hadc1.Init.ExternalTrigConv = ADC_SOFTWARE_START;//外部触发为软件启动
  13.   hadc1.Init.DataAlign = ADC_DATAALIGN_RIGHT;//数据右对齐
  14.   hadc1.Init.NbrOfConversion = 1;//转换次数


  17.   if (HAL_ADC_Init(&hadc1) != HAL_OK)
  18.   {
  19.     Error_Handler();
  20.   }
  21.   /** Configure Regular Channel
  22.   */
  23.   sConfig.Channel = ADC_CHANNEL_9;//配置采样通道
  24.   sConfig.Rank = ADC_REGULAR_RANK_1;//配置规则通道
  25.   sConfig.SamplingTime = ADC_SAMPLETIME_239CYCLES_5;//配置采样周期
  26.   if (HAL_ADC_ConfigChannel(&hadc1, &sConfig) != HAL_OK)
  27.   {
  28.     Error_Handler();
  29.   }

  31. }
复制代码

程序中对开灯关灯的函数进行了简化，直接操作寄存器，没有使用HAL 函数，相比原函数，少了有效性判定，更加简洁，占用的空间更少，在项目中，建议前期可以使用HAL函数实现，后续将HAL函数剥离，使用寄存器的方式，这样做有几个好处：
①，消除HAL函数中可能存在的BUG。
②，提高程序效率，降低Flash使用空间，特别是当程序空间在64K，128K等这种两种芯片分段附近大小时，通过这种方式，有可能使芯片使用低一个档次的，实现更低的成本。
当然如果项目仅仅是实验性质的，并没有大批量生产的需求或者市场窗口周期极短，就没必要折腾了。HAL函数是最快最简洁的方式。连ST官网的新一代芯片后续都不计划提供标准库函数版本了，只提供HAL函数版本的支持。
自定义函数采用先定义后使用的方式，另外对于无形参无返回值的函数void LED0_ON(void)在主程序中的使用方式为 LED0_ON();不要画蛇添足添加void，添加void表明这个还是函数声明，而不是函数使用。

3，ADC函数说明

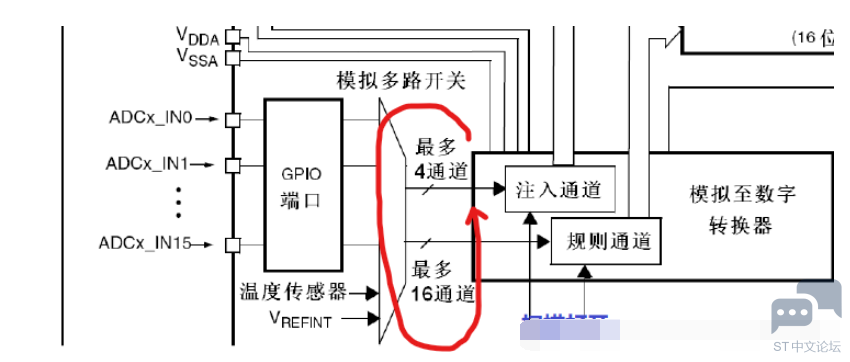

配置采样通道 ADC_CHANNEL_9和配置规则通道ADC_REGULAR_RANK_1示意如下。


扫描打开示意如下，本例子中只需要一个ADC，无需开启扫描。

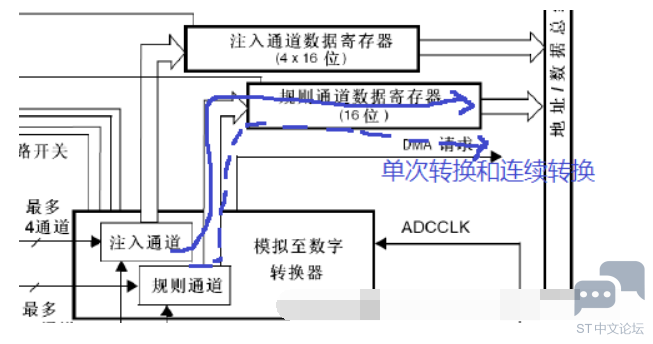

单次转换模式和连续转换模式，


ADC有非常多种使用方法，其它使用方式参数其对应的参考手册。

4 实验结果

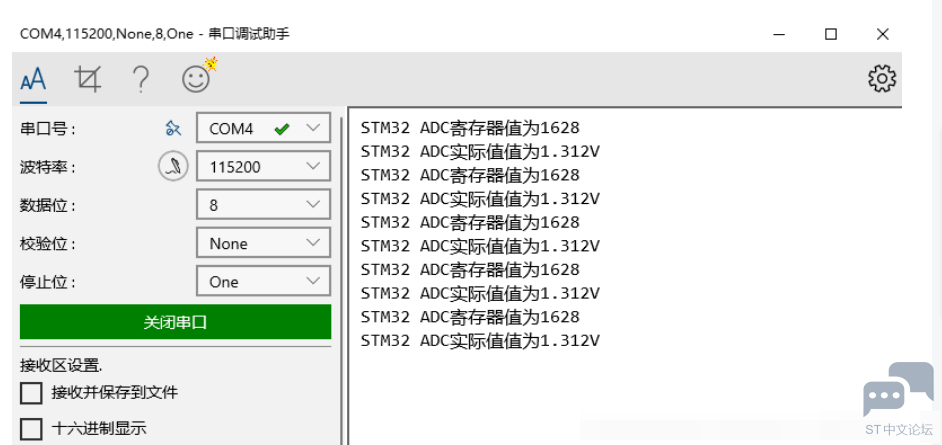

实验结果如下，符合预期。


5、NTC温度采样
5.1 电路以及规格

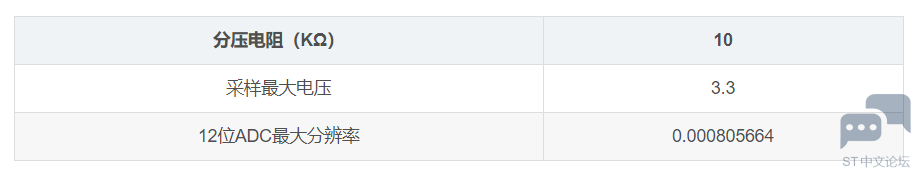

NTC电阻选择10K（25℃），B=3950的电阻，与10K电阻串联，10K电阻上拉到3.3V，AD口采集NTC电阻上的电压。

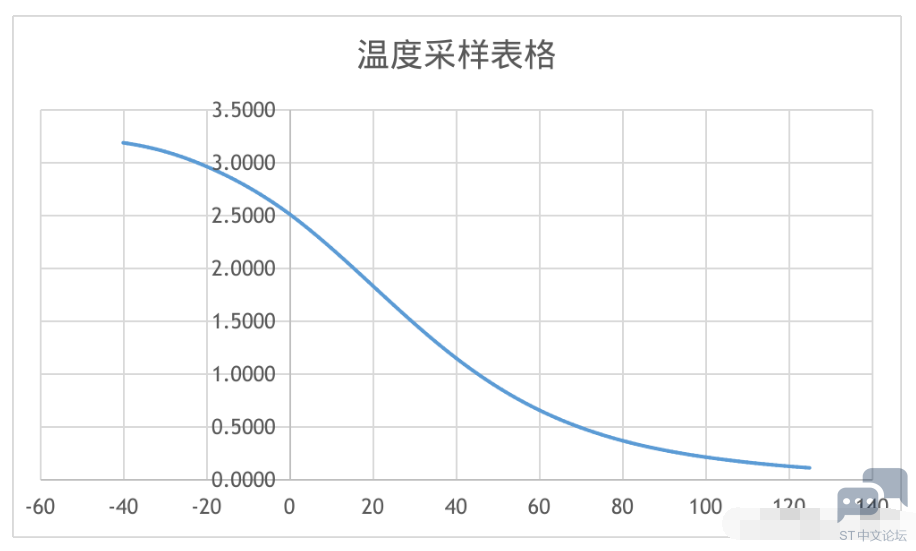

电阻采样曲线如下图


5.2 算法以及源码
定义温度和AD值的两个数组，采集到的电阻电压后进行判定，若电压高于上限，低于下限，则返回对应的最高最低温度。若在范围内，则进行二分法查表，返回查表的下标值。对应找到另外一个数组中的温度值。在此程序中，由于温度采样是连续的，因此可以只定义一个AD采样数组，当返回下标时对其进行相应偏置即可，这样能省空间。
在进行比较时，3.1851后需要增加一个f，否则将会报错单精度和双精度不匹配的警告。
程序源码如下：
  1. #include "temp.h"
  2. #define  SIZE 166

  4. static const int b[SIZE] = {
  5.                 -40, -39, -38, -37, -36, -35, -34, -33, -32, -31,
  6.                 -30, -29, -28, -27, -26, -25, -24, -23, -22, -21,
  7.                 -20, -19, -18, -17, -16, -15, -14, -13, -12, -11,
  8.                 -10, -9, -8, -7, -6, -5, -4, -3, -2, -1,
  9.                 0, 1, 2, 3, 4, 5, 6, 7, 8, 9,
  10.                 10, 11, 12, 13, 14, 15, 16, 17, 18, 19,
  11.                 20, 21, 22, 23, 24, 25, 26, 27, 28, 29,
  12.                 30, 31, 32, 33, 34, 35, 36, 37, 38, 39,
  13.                 40, 41, 42, 43, 44, 45, 46, 47, 48, 49,
  14.                 50, 51, 52, 53, 54, 55, 56, 57, 58, 59,
  15.                 60, 61, 62, 63, 64, 65, 66, 67, 68, 69,
  16.                 70, 71, 72, 73, 74, 75, 76, 77, 78, 79,
  17.                 80, 81, 82, 83, 84, 85, 86, 87, 88, 89,
  18.                 90, 91, 92, 93, 94, 95, 96, 97, 98, 99,
  19.                 100, 101, 102, 103, 104, 105, 106, 107, 108, 109,
  20.                 110, 111, 112, 113, 114, 115, 116, 117, 118, 119,
  21.                 120, 121, 122, 123, 124, 125 };//定义温度数组
  22. static const float a[SIZE] = {
  23.                 3.1851 , 3.1794 , 3.1731 , 3.1663 , 3.1589 , 3.1510 , 3.1425 , 3.1335 , 3.1238 , 3.1135 ,
  24.                 3.1027 , 3.0912 , 3.0792 , 3.0665 , 3.0532 , 3.0394 , 3.0249 , 3.0098 , 2.9942 , 2.9780 ,
  25.                 2.9613 , 2.9443 , 2.9269 , 2.9088 , 2.8902 , 2.8710 , 2.8512 , 2.8309 , 2.8099 , 2.7883 ,
  26.                 2.7662 , 2.7434 , 2.7199 , 2.6959 , 2.6712 , 2.6459 , 2.6200 , 2.5934 , 2.5662 , 2.5384 ,
  27.                 2.5100 , 2.4802 , 2.4498 , 2.4189 , 2.3874 , 2.3554 , 2.3229 , 2.2898 , 2.2564 , 2.2225 ,
  28.                 2.1882 , 2.1536 , 2.1186 , 2.0833 , 2.0478 , 2.0120 , 1.9760 , 1.9399 , 1.9037 , 1.8674 ,
  29.                 1.8311 , 1.7947 , 1.7584 , 1.7222 , 1.6860 , 1.6500 , 1.6142 , 1.5785 , 1.5431 , 1.5080 ,
  30.                 1.4732 , 1.4387 , 1.4046 , 1.3708 , 1.3375 , 1.3045 , 1.2721 , 1.2400 , 1.2085 , 1.1775 ,
  31.                 1.1470 , 1.1170 , 1.0875 , 1.0586 , 1.0302 , 1.0025 , 0.9752 , 0.9486 , 0.9225 , 0.8970 ,
  32.                 0.8721 , 0.8478 , 0.8240 , 0.8008 , 0.7782 , 0.7561 , 0.7346 , 0.7136 , 0.6932 , 0.6734 ,
  33.                 0.6540 , 0.6352 , 0.6169 , 0.5991 , 0.5818 , 0.5650 , 0.5487 , 0.5328 , 0.5174 , 0.5025 ,
  34.                 0.4880 , 0.4739 , 0.4602 , 0.4470 , 0.4341 , 0.4216 , 0.4095 , 0.3978 , 0.3864 , 0.3754 ,
  35.                 0.3647 , 0.3544 , 0.3443 , 0.3346 , 0.3252 , 0.3160 , 0.3073 , 0.2988 , 0.2905 , 0.2825 ,
  36.                 0.2748 , 0.2672 , 0.2599 , 0.2528 , 0.2459 , 0.2392 , 0.2327 , 0.2264 , 0.2203 , 0.2143 ,
  37.                 0.2085 , 0.2031 , 0.1978 , 0.1926 , 0.1876 , 0.1826 , 0.1778 , 0.1731 , 0.1685 , 0.1640 ,
  38.                 0.1596 , 0.1554 , 0.1512 , 0.1472 , 0.1433 , 0.1394 , 0.1357 , 0.1321 , 0.1286 , 0.1252 ,
  39.                 0.1219 , 0.1187 , 0.1155 , 0.1125 , 0.1096 , 0.1067 , };//定义AD值数组

  41. int tempDetect(float n)
  42. {
  43.         int s=0,m=0,e=SIZE;

  45.         if(n < 0.1067f)
  46.           return 125;
  47.         else if(n > 3.1851f)
  48.           return -40;
  49.         else
  50.         {
  51.                 while(s < e)//二分法进行查找
  52.                 {
  53.                         m = ((s+e)>>1);
  54.                         if(n < a[m])
  55.                                 s = m+1;
  56.                         else
  57.                                 e = m;
  58.                 }
  59.                 return b<strike>;
  60.         }
  61. }
  62. </strike>
复制代码

头文件定义如下

  1. #ifndef TEMP_H_
  2. #define TEMP_H_

  4. int tempDetect(float n);

  6. #endif
复制代码

6 结果验证添加链接描述

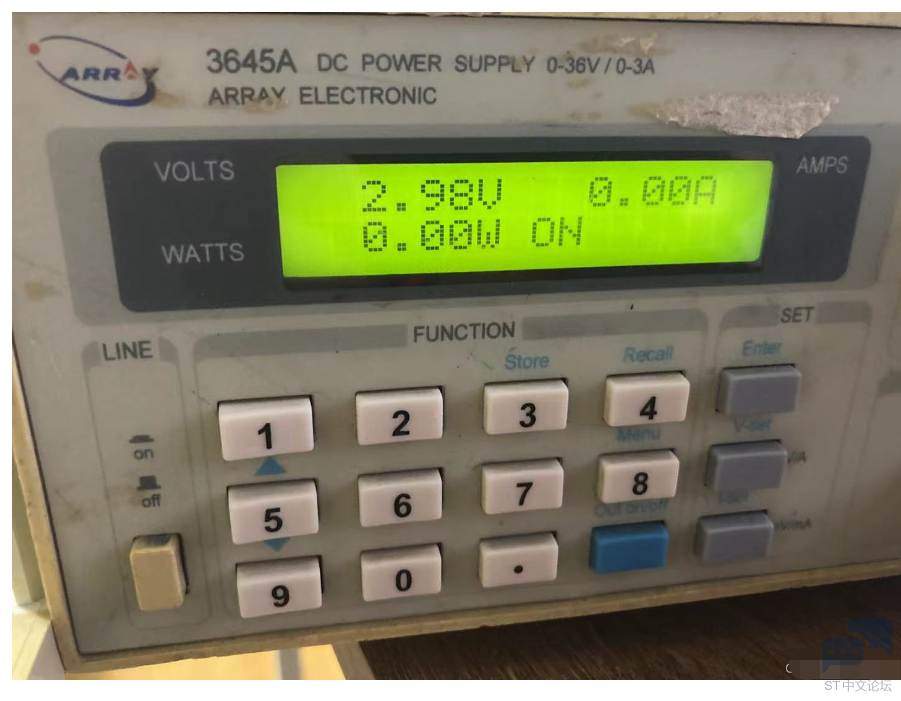

在STM32F407单板上进行了验证，使用直流源直接输入AD口，模拟NTC电阻的温度变化，验证如图所示，结果与预期相符

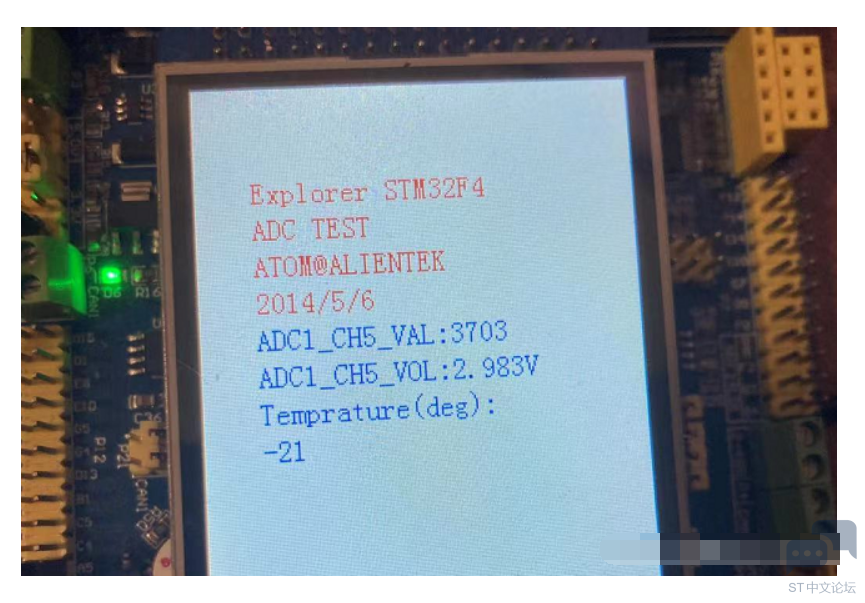

对应的温度显示

实际的NTC温度检测，也是非常准的，室内空调开的26度。


在温度显示这个地方，需要对数据的正负进行判定，对应显示，同时显示前需要对显示区域进行清除。

  1.                 if(tempReal >= 0)
  2.                 {
  3.                         LCD_Fill(30,190,240,320,WHITE);                        //清除显示
  4.                         LCD_ShowxNum(30,190,tempReal,3,16,0);         //显示实际温度
  5.                 }
  6.                 else
  7.                 {
  8.                         LCD_Fill(30,190,240,320,WHITE);
  9.                         LCD_ShowString(30,190,200,16,16,"-"); //显示负温度
  10.                         LCD_ShowxNum(38,190,-tempReal,2,16,0); //对负数进行取反显示
  11.                 }
复制代码
