1 概述
1.1 资源概述

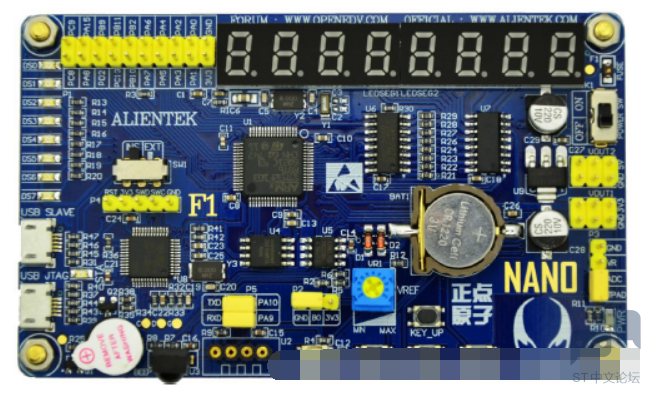

' \0 j; s( J- [% S! I- a  E开发板：正点原子STM32F103 Nano开发板
CUBEMX版本：1.3.0
7 g9 V) C1 v) v' u. Y' [+ [0 sMDK版本：5.23
6 P" |5 f4 P6 W+ z" z* R8 r. n8 }2 c主控芯片型号：STM32F103RBT6


+ g6 F% h) g2 e1.2 实现功能
" P6 \. |; t! `$ G$ i4 `使用KEY0~KEY3分别控制LED0到LED3的亮灭，KEY_UP控制LED4的亮灭.按一次按键对应的灯亮，再按一次对应的灯灭。另外长按KEY0可以实现蜂鸣器的鸣响。

0 o( r. _  }0 @7 J# z2 CUBEMX的配置
2.1 GPIO口配置

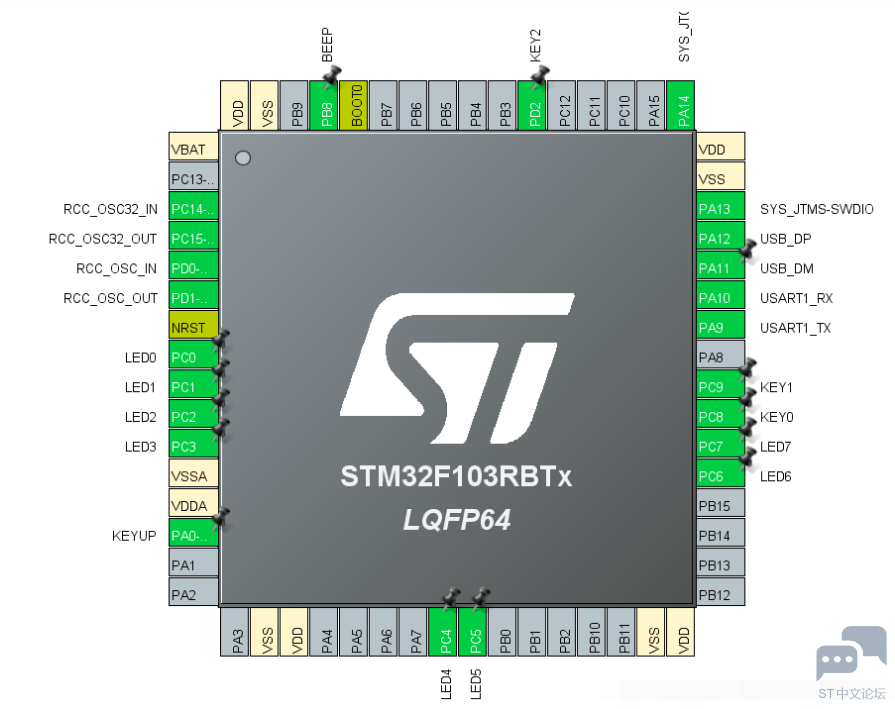

% }5 \! p( t4 O0 |% ~& q2.1.1 端口配置图
（部分引脚配置此次实验未用，但是不影响程序的编译，不会报错）


! j- k$ F1 W  w" e5 y, D5 t+ ]+ J8 ?

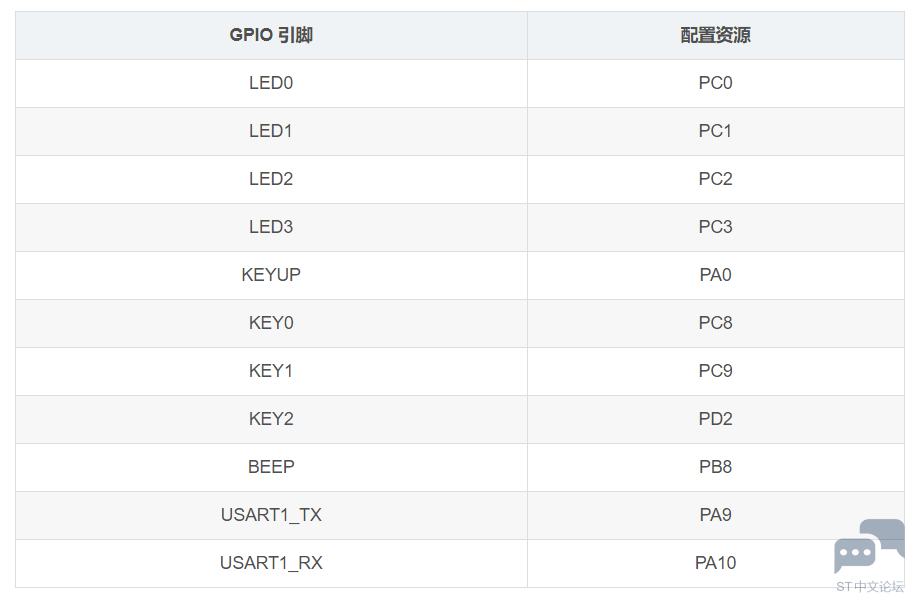

4 r/ k0 B/ l4 e- Y( S" {. K' k2.1.2 端口资源汇总表
查阅开发板的电路图确认实验用到的GPIO口配置资源如下。

% m7 W' s! g8 Z7 Z: _4 Z- }  k
/ z; f8 ?1 [8 u+ g2 w

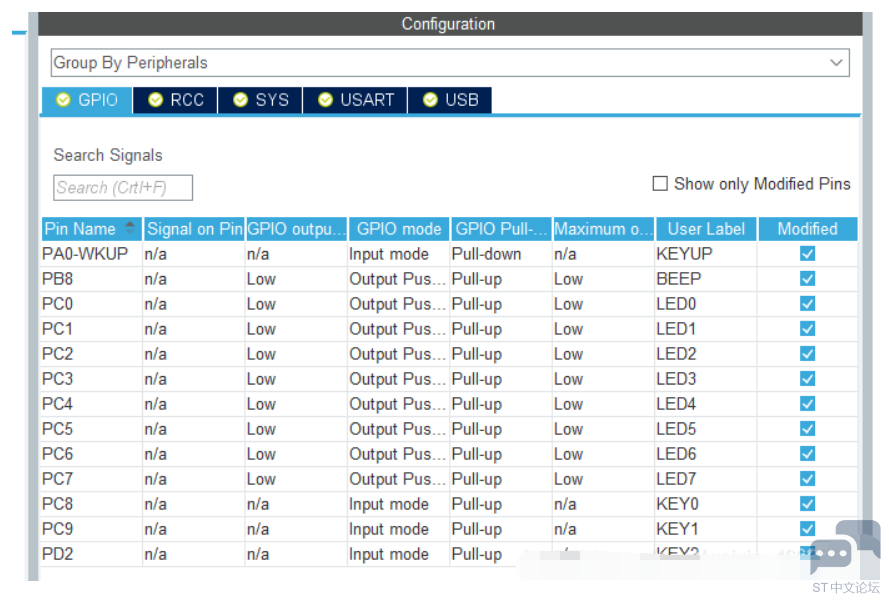

2.1.3 通用GPIO口的配置
7 P- V% V) v' e+ F7 bKEY_UP是输出高有效，因此初始化时，配置输入下拉。其余LED端口或者按键均是低有效，所以配置为上拉。这里定义User Label（用户标签），方便后续程序的移植。
& ^& C4 L3 O6 L* N" X" h

6 V7 e3 i9 w9 i, m
2.2 时钟配置

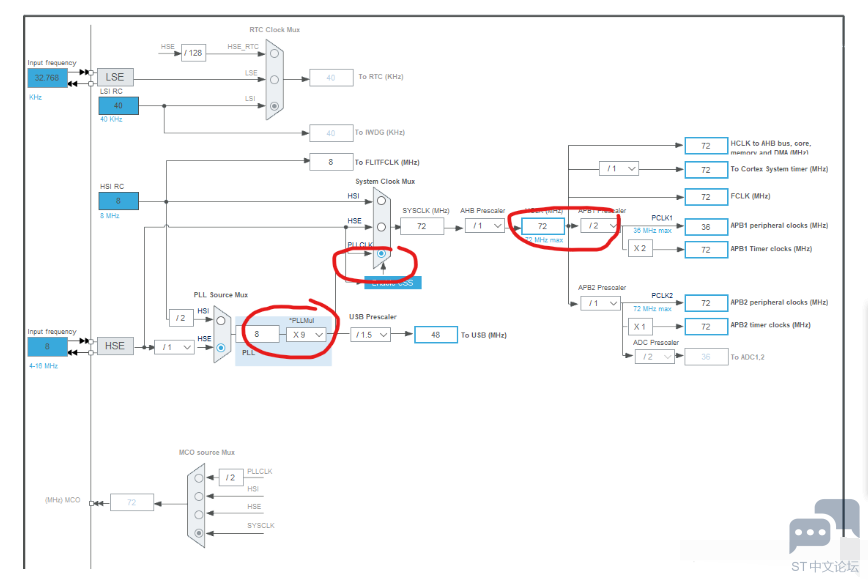

! F% c; t" `; R, ]! _+ n) [& S2 H2.2.1时钟RCC配置图
使用外部HSE，PLL选择9倍频，系统时钟选择PLL，HCLK配置为72MHz，APB1设置为2分频。


8 B" i6 R5 i$ C) j) X: W8 p

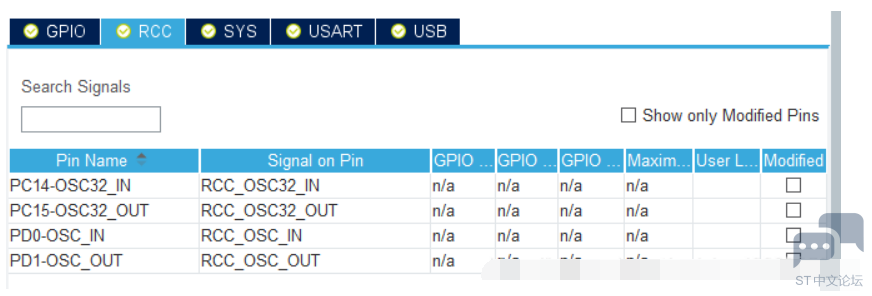

2.2.2晶振选择
选择外部晶振，高速晶振为8MHz，低速晶振为32.768KHz。

% c- W1 V3 F5 i4 `* b+ q
8 l* N5 X4 b; Y2 C4 v4 n" J& F

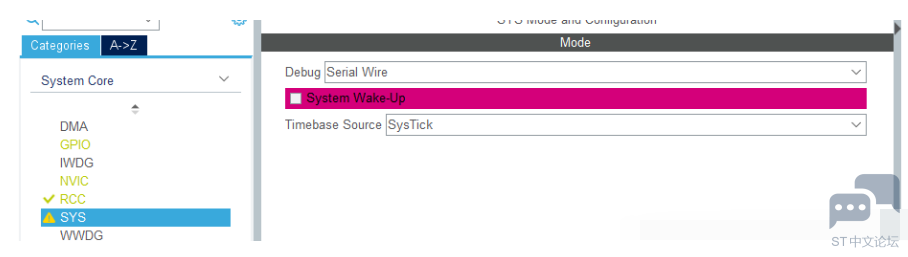

3 [+ N. \3 B4 w4 K" ]2.3 调试端口
4 f! N3 s5 g  P7 N' @! g  W采用SW方式进行调试烧录。


2 e) X+ i4 W" E7 N+ o$ A  T2 i$ G
% x0 C4 N" C- T* i* v. L2 ]6 E2.4 CUBEMX工程管理配置

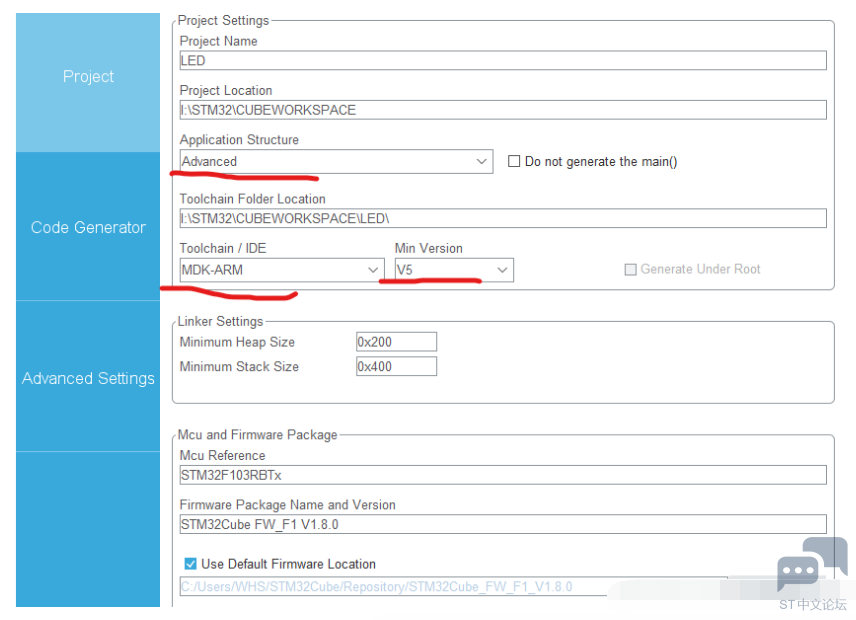

1、选择Advanced、MDK-ARM、V5。
" C9 d8 b- c8 K

$ Q+ i7 q* O; S1 V" c  @7 D! i

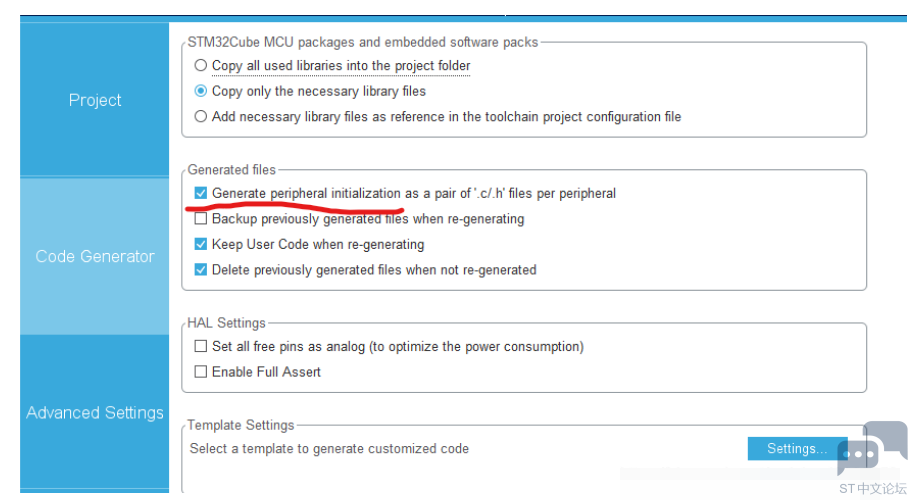

% M7 ?" C3 g/ d( ~2、代码生成配置
勾选生成外设C文件和H文件。否则这些端口的配置都会存在于main函数中。


5 J# s0 K8 ]6 V# C5 \: H

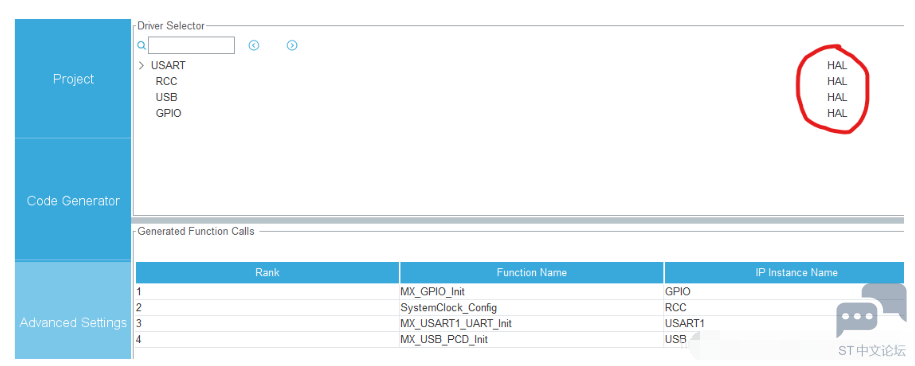

6 H+ H4 k4 F( \+ j* Q' x6 M3、高级设置
, N. s: n, W  y, n) l全部勾选HAL函数。HAL函数的全称是Hardware abstract layer（硬件抽象层），这里还可以选择LL即Low layer（底层），函数和HAL完全不一样，优点是直接操作底层，程序占用空间小。咨询ST原厂FAE工程师，后续新开发芯片均不在支持标准库函数，仅支持HAL和LL函数。比如最新的H7系列芯片，就没有标准库函数的支持。
/ h6 X) _1 p* Q5 R9 y( R

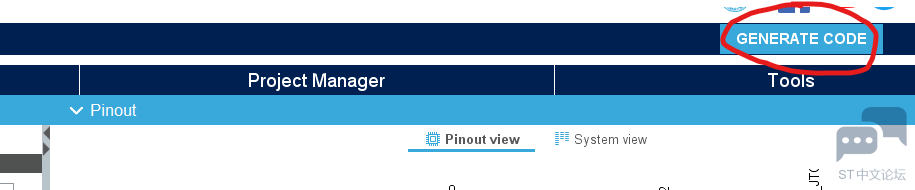

5 I6 r5 V* p% d2.3 选择生成代码
4 G" Y4 f; p$ H6 d$ l% ^/ S9 _( y点击Generate code，生成软件代码，在之后的提示框中点击打开工程。


1 F2 ]+ b; {9 c
3 main函数增加代码
3.1 端口初始化函数
7 ?$ E: ~) @& {% ]9 X# X) `- g在生成的main函数中增加相应的功能函数，端口初始化函数，给各个GPIO口赋值初值，防止上电时状态不确定。写入串口打印函数，提示信息。

2 d8 }" q& W/ u9 H7 P9 m3 H$ T- w

1. /* USER CODE BEGIN 2 */
   7 O6 j. U0 J; j/ F% _( z. }
2. HAL_GPIO_WritePin(LED0_GPIO_Port,LED0_Pin,GPIO_PIN_SET);
   % q6 J) L1 l, f3 \% f5 }, b5 O* G
3. HAL_GPIO_WritePin(LED1_GPIO_Port,LED1_Pin,GPIO_PIN_SET);

4. HAL_GPIO_WritePin(LED2_GPIO_Port,LED2_Pin,GPIO_PIN_SET);

5. HAL_GPIO_WritePin(LED3_GPIO_Port,LED3_Pin,GPIO_PIN_SET);
   . u9 d9 x" r2 g5 I5 }' u
6. HAL_GPIO_WritePin(LED4_GPIO_Port,LED4_Pin,GPIO_PIN_SET);
   5 _  ~5 U" X: ^7 I# |( I1 M* q8 R
7. HAL_GPIO_WritePin(LED5_GPIO_Port,LED5_Pin,GPIO_PIN_SET);
   0 b" H, K+ L# ~& l5 }% i# T
8. HAL_GPIO_WritePin(LED6_GPIO_Port,LED6_Pin,GPIO_PIN_SET);

9. HAL_GPIO_WritePin(LED7_GPIO_Port,LED7_Pin,GPIO_PIN_SET);//初始化LED灯的状态，全部为灭
   8 C, n' t+ Z; ]+ z7 `8 u
10. HAL_GPIO_WritePin(BEEP_GPIO_Port,BEEP_Pin,GPIO_PIN_SET);//初始化BEEP，不响
    / z5 F4 E' j6 W% x
11.
    - u+ X5 f9 f, `7 s3 p& c( t
12. uint8_t temp[]="Press a key\r\n ";//向串口输入提示信息

13.

14.   /* USER CODE END 2 */

复制代码

2 S! d- w4 G8 v( W; ?; w" h& t% \3.2 功能实现函数
9 u7 ^) c( N  ]& D3 H( e% k在while（1）函数中增加下述函数，实现不间断的按键检测
+ }5 r) [$ S' K! f2 U

1. while (1)
   ; J% @0 w; D2 G+ ]
2. {

3.         /* USER CODE END WHILE */
   $ d. a$ ]/ U2 l) ]6 B- @9 q
4.

5.         /* USER CODE BEGIN 3 */

6.
   ( m: q1 b" a* \2 Q+ b
7.         if(HAL_GPIO_ReadPin(KEY0_GPIO_Port,KEY0_Pin)==RESET)//判定KEY0按键是否有按下

8.         {

9.                 HAL_Delay(10);                                                                //延时，用于按键消抖

10.                 if(HAL_GPIO_ReadPin(KEY0_GPIO_Port,KEY0_Pin)==RESET) //判定KEY0按键是否有按下

11.                 {

12.                         HAL_Delay(500);//判定KEY0按键是否长按

13.                         if(HAL_GPIO_ReadPin(KEY0_GPIO_Port,KEY0_Pin)==RESET) //KEY0按键被长按
    - w. h6 t& n! L" h* k
14.                         {

15.                                 HAL_GPIO_WritePin(BEEP_GPIO_Port,BEEP_Pin,GPIO_PIN_RESET);//开启蜂鸣器

16.                                 HAL_Delay(1000);//开启蜂鸣器1000ms
    8 n( }: K4 z/ D6 B
17.                                 HAL_UART_Transmit(&huart1,temp,sizeof(temp),50);//向串口输出提示信息
    9 n" P+ B' i1 t6 d' x* t
18.                                 HAL_GPIO_WritePin(BEEP_GPIO_Port,BEEP_Pin,GPIO_PIN_SET);//关闭蜂鸣器
    ( `3 X' {" D7 X
19.                         }

20.                         else
    8 o9 S+ G1 ]! e1 j- ~& `. B
21.                           HAL_GPIO_TogglePin(LED0_GPIO_Port,LED0_Pin);//KEY0按键为短按，LED0灯状态翻转
    ( Q1 P8 m, T! S
22.                         HAL_UART_Transmit(&huart1,temp,sizeof(temp),50);

23.                 }

24.         }
    & j: }4 j; M! `3 y& h. l
25.         else  if(HAL_GPIO_ReadPin(KEY1_GPIO_Port,KEY1_Pin)==RESET)
    & l; t/ H4 Q! p- w* a
26.         {
    4 ?+ e; Z% k# ?& b* s7 L
27.                 HAL_Delay(10);

28.                 if(HAL_GPIO_ReadPin(KEY1_GPIO_Port,KEY1_Pin)==RESET)
    " i2 h3 a5 E) w/ b2 h2 c1 k) Z# g  D
29.                 {
      _# W; K3 {5 A* g: ?7 ?0 n
30.                         HAL_GPIO_TogglePin(LED1_GPIO_Port,LED1_Pin);
    3 C+ I0 ?( s" ?0 a- k) r# H0 K
31.                         HAL_Delay(200);
    $ k: b2 H' F$ G9 N# Y; C
32.                         HAL_UART_Transmit(&huart1,temp,sizeof(temp),50);

33.                 }
      M/ M3 n* V- Z, P) I1 C
34.         }
    * x" X( T% ?" P/ U: W
35.         else   if(HAL_GPIO_ReadPin(KEY2_GPIO_Port,KEY2_Pin)==RESET)
    / K3 x; T6 d2 {/ M3 ~' _
36.         {

37.                 HAL_Delay(10);
    ; Y$ J# L6 p0 `% _5 S" G; b
38.                 if(HAL_GPIO_ReadPin(KEY2_GPIO_Port,KEY2_Pin)==RESET)
    4 h9 I8 G/ M0 L
39.                 {
    * ~- S" @( R0 [8 T
40.                         HAL_GPIO_TogglePin(LED2_GPIO_Port,LED2_Pin);
    1 e0 q: p+ o# P4 `9 @, b
41.                         HAL_Delay(200);
    + i. g+ t8 {; X0 }) D
42.                         HAL_UART_Transmit(&huart1,temp,sizeof(temp),50);
    9 B# n* n2 }  M3 G! ]
43.                 }

44.         }
    ; {% g7 ~* d! m5 K2 X6 J, V4 {
45.         else   if(HAL_GPIO_ReadPin(KEYUP_GPIO_Port,KEYUP_Pin)==SET)
    0 E& `( e3 M+ f  U( y
46.         {
    , U( d  H: M9 x6 ~6 _
47.                 HAL_Delay(10);
    & j" U+ h$ w' i; `* e4 S; ?
48.                 if(HAL_GPIO_ReadPin(KEYUP_GPIO_Port,KEYUP_Pin)==SET)

49.                 {
    5 y# r3 [8 M6 ?- b$ X1 Y
50.                         HAL_GPIO_TogglePin(LED3_GPIO_Port,LED3_Pin);

51.                         HAL_Delay(200);

52.                         HAL_UART_Transmit(&huart1,temp,sizeof(temp),50);

53.                 }

54.         }

55. }

56. /* USER CODE END 3 */

复制代码

4 m& j$ ?* P3 e& l. [$ T  ~6 X% _4 实验结果

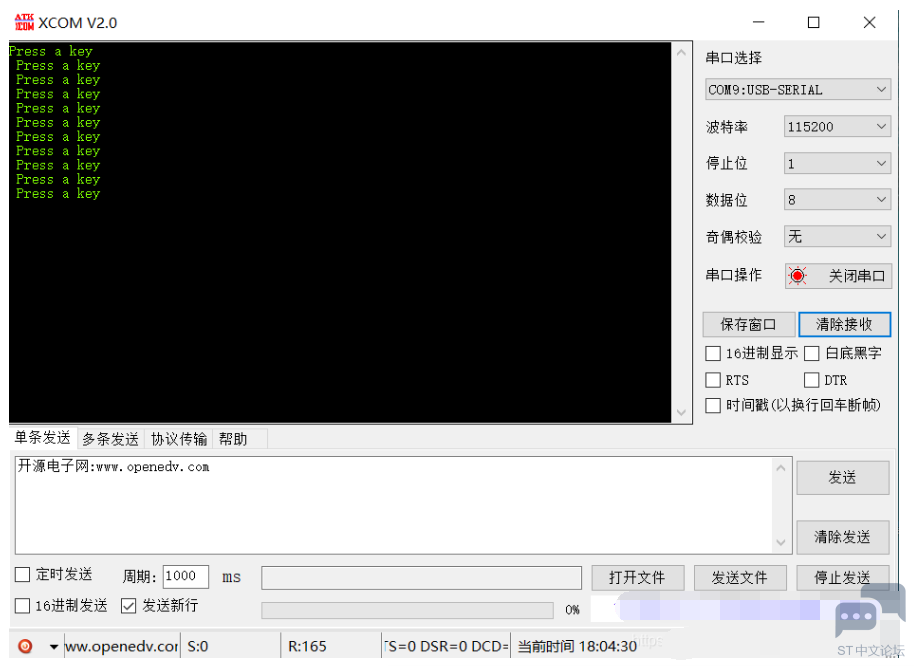

5 c; K  G1 K' F2 ~' x9 X4.1 串口打印
2 Q4 Q3 }* J1 X9 r3 _! G使用串口调试助手，按下一次按键后，串口会打印一个Press a key的字符



4.2 硬件实现
将程序下载到开发板中，验证软件功能。全部功能实现完成。

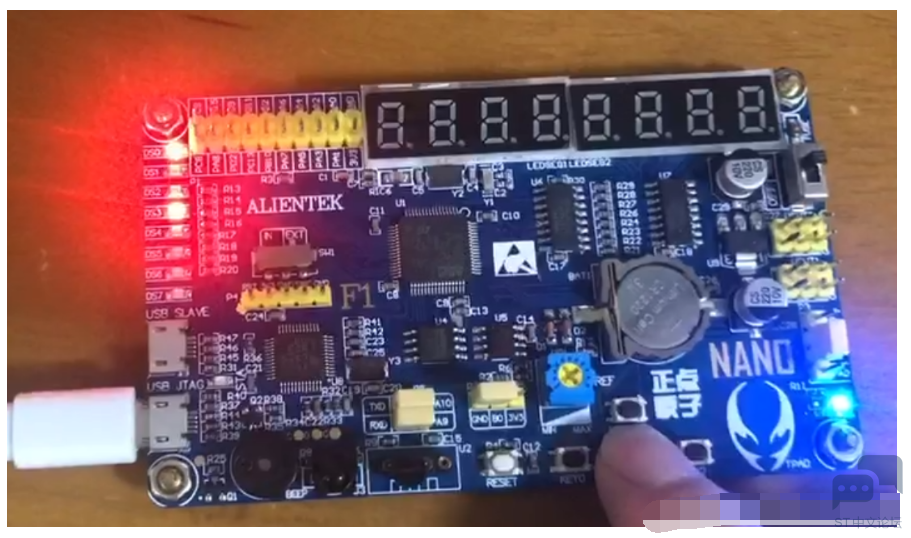

6 }" K) Y* i3 u# J  \8 j通过按键将全部的灯点亮
( [7 w9 y2 g. p0 X* J
, c, X& |: U/ T
  Q. I1 ^5 h% E& J( n5 G4 f) w

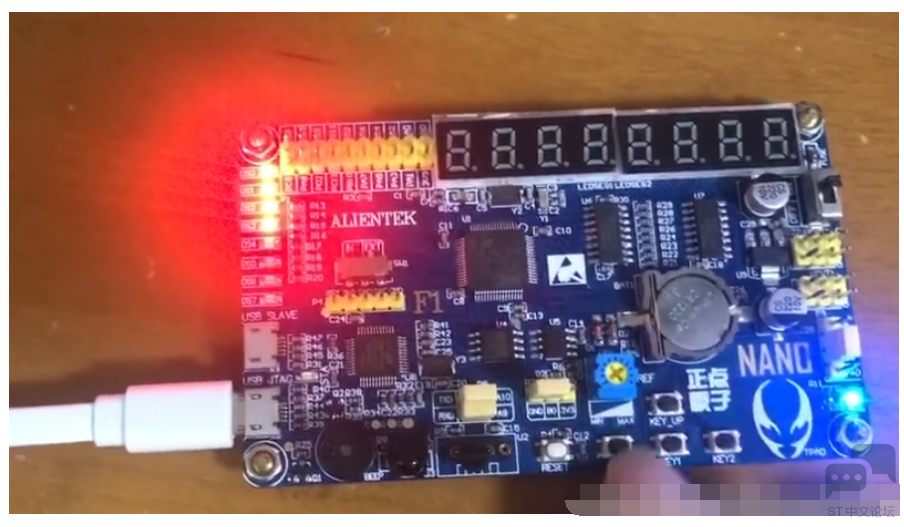

通过按键熄灭LED1和LED2
; o: A3 G) _: ?: k1 Y, H, i8 W, M

: s  [: C$ q; P* D# U
3 r6 l7 V% J3 H' G5 按键检测程序之魔鬼数字优化
参考正点原子的官方例程，按键这一段是这么写的

) G) B1 C* ^' r; Q" o) [! n* \

1. u8 KEY_Scan(u8 mode)

2. {
   5 c# S: I! `* Y3 r. ?; u
3.         static u8 key_up=1;//按键按松开标志
   0 Q8 e/ n* }- [% y" s
4.         if(mode)key_up=1;  //支持连按
   * X! L4 h+ B5 i+ L7 A1 S
5.         if(key_up&&(KEY0==0||KEY1==0||KEY2==0||WK_UP==1))

6.         {
   # H9 C* J- k, g' o  A7 Z& n
7.                 delay_ms(10);//去抖动

8.                 key_up=0;
   0 E% n- w+ ~# A
9.                 if(KEY0==0)return KEY0_PRES;
   8 [/ P7 q" E! ^: N
10.                 else if(KEY1==0)return KEY1_PRES;
    & e5 v( T$ ]) {0 k
11.                 else if(KEY2==0)return KEY2_PRES;

12.                 else if(WK_UP==1)return WKUP_PRES;
    4 _, _# W& s0 Z( E
13.         }else if(KEY0==1&&KEY1==1&&KEY2==1&&WK_UP==0)key_up=1;
    - N) s* H6 y5 C, c  G; Q4 p1 k
14.         return 0;// 无按键按下

15. }

复制代码

初次看感觉非常绕，云里雾里，一会0一会1的，传递的全部是数值，非常不利于阅读，于是增加了一些宏定义，消除掉这些魔鬼数字。将key_up的变量名进行了更改。
增加的宏定义
3 W* W  n( m3 l
( y! k: K$ ]* v  x

1. #define KEYOFF 1

2. #define KEYON 0

3.

4. #define SINGLE_CLICK 0
   . R; ~) M# ]$ x5 ]% C7 w4 `9 g0 C
5. #define CONTINUOUS_CLICK 1

6. #define NOKEY_PRESS 0

复制代码

, F8 b. W3 T! g3 b. \$ O8 r* S7 ~依据宏定义改后的程序

, V# w) n' V: w8 d: o

1. u8 KEY_Scan(u8 mode)

2. {
   ) S( B6 `( V3 z3 F  N9 t2 H5 T
3.         static u8 keyState=KEYOFF;//按键状态为OFF

4.         if(mode==CONTINUOUS_CLICK)

5.                 keyState=KEYOFF;  //按键初始态为OFF

6.         if((keyState==KEYOFF)&&(KEY0==0||KEY1==0||KEY2==0||WK_UP==1))
   , @5 o, p' Z0 ?2 t/ Q' ]
7.         {
   ' L3 k3 }. l; ^% u, V  n7 F
8.                 delay_ms(10);//去抖动
   0 ]6 ^1 r" B2 C5 p5 n
9.                 keyState=KEYON;
   4 m' _' B: H9 y
10.                 if(KEY0==0)

11.                         return KEY0_PRES;
    9 Z" C3 ?1 k' a4 l: D+ Z
12.                 else if(KEY1==0)
    ( I9 k- ~# y0 Z, ~! o. S. r1 W8 w
13.                         return KEY1_PRES;

14.                 else if(WK_UP==1)

15.                         return WKUP_PRES;

16.                 else if(KEY2==0)
    & ^' u. U: Z( h7 |; ?
17.                         return KEY2_PRES;
    $ j/ E6 k' ^( L& s# M' a/ D. r
18.         }else if(KEY0==1&&KEY1==1&&KEY2==1&&WK_UP==0)

19.          {
    2 V# o# W  c3 f% G% o
20.                  keyState=KEYOFF;

21.          }
    ! r5 I3 B  B; P; _
22.         return NOKEY_PRESS;// 无按键按下

复制代码

3 w+ M5 W" R8 L/ L5 v主函数中引用的地方原来为

5 M* X. u( I( Y1 X" O

1. key=KEY_Scan(0;                    //扫描按键

2.         if((Key_Queue!=NULL)&&key)           //消息队列Key_Queue创建成功,并且按键被按下

复制代码

更改后为

3 m2 S0 P& C# j

1. key=KEY_Scan(SINGLE_CLICK);                    //扫描按键

2.         if((Key_Queue!=NULL)&&(key!=NOKEY_PRESS))           //消息队列Key_Queue创建成功,并且按键被按下

复制代码

这样就可以知道函数在主函数中调用方式为单次按有效，按键函数的逻辑也很清楚了，就是初次进入函数，静态变量keystate为keyoff，第二项条件式不满足，跳转到按键检测中，当有按键被按下时，keystate为keyon，并返回键值。如果按键没有松手，那么第二次进入这个函数时，if((keyStateKEYOFF)&&(KEY00||KEY10||KEY20||WK_UP==1))条件不满足，无法对按键进行检测。直到按键松手，keyState状态为Keyoff后，才可再次进去按键检测状态。同理可以理解连续按时的实现逻辑。
0 v0 l: o* N+ E! {; A: \

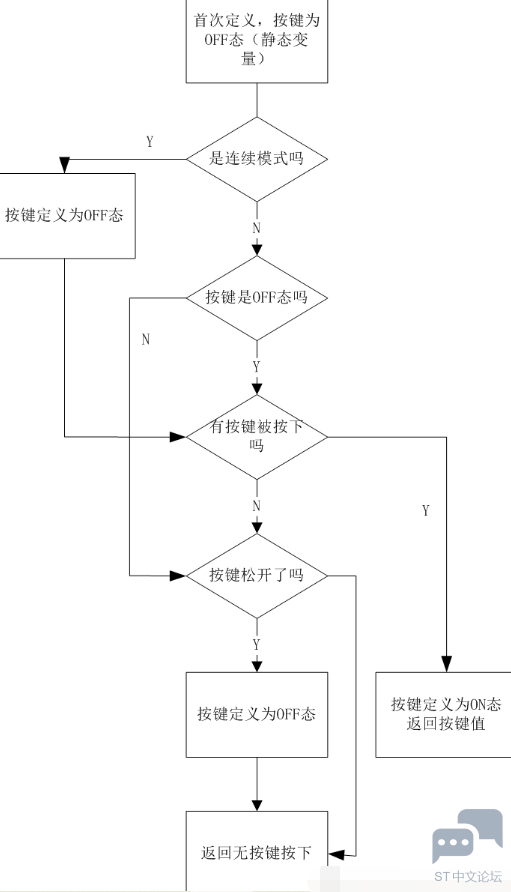

整个按键的功能的实现如下流程图
# Y, ~# r' W1 M2 r" i
# }" r4 i! H0 [' G: F
