1.概述
) s$ D6 n7 _, ]( PGPIO是STM32最基本的外设之一，下面我们从三个角度来介绍STM32的GPIO，分别是：①GPIO原理、②相关寄存器、③库函数编程
; s. [6 a8 ]; y: v  w. a% _
2.GPIO工作原理
GPIO是通用输入输出端口（General-purpose input/output）的英文简写，是所有的微控制器必不可少的外设之一，可以由STM32直接驱动从而实现与外部设备通信、控制以及采集和捕获的功能。STM32单片机的GPIO被分为很多组，每组有16个引脚，不同型号的MCU的GPIO个数是不同的，比如STM32F103C8T6只有PA、PB以及个别PC引脚而STM32F103ZET6拥有PA~PG的全部112个引脚。所有的GPIO都有基本的输入输出功能，同时GPIO还可以作为其它的外设功能引脚。
% n8 w' K' C4 Y$ Q2 t5 A5 R9 Z
作为STM32最基本的外设，GPIO最基本的输出功能是由STM32控制 引脚输出高低电平，比如可以把GPIO接LED灯来控制其亮灭，也可以接继电器或者三极管，通过继电器或三极管来控制外部大功率电路的通断。
+ G0 s2 ^7 u1 }8 ~
GPIO最基本的输入功能是检测外部电平变化，比如把GPIO引脚连接到按键电路，通过电平的高低变化来识别按键是否被按下。
8 O9 y! q$ w; Q7 s0 t" B
7 {/ N& y) V9 f% H
8 Z0 s, h1 m6 w/ x

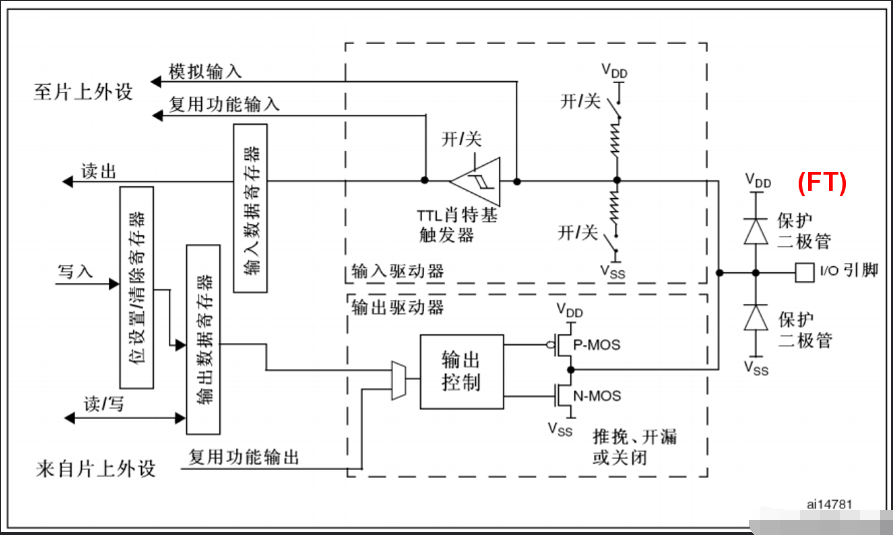

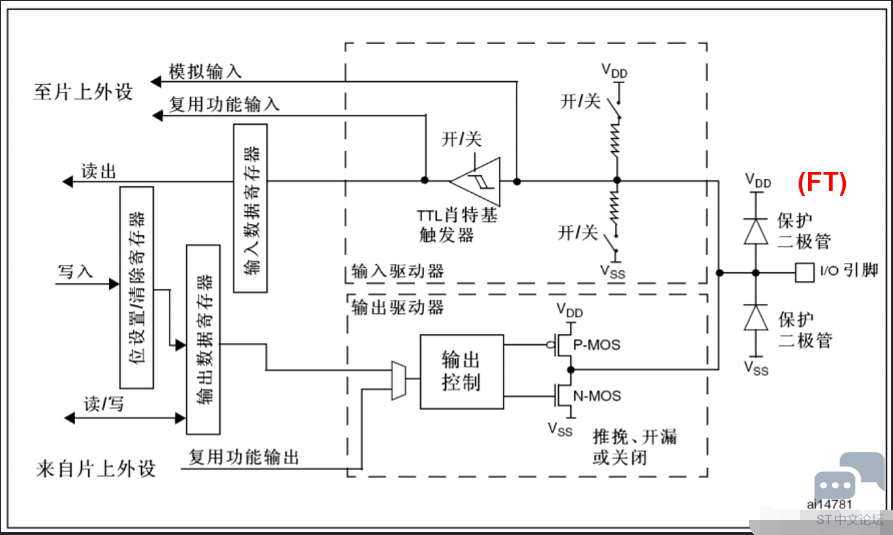

这是GPIO的硬件结构框图，可以从这个框图中清晰的了解GPIO外设极其各种应用模式，最右端的I/O引脚就是STM32芯片引出的GPIO引脚，其它的部件都位于芯片内部。
: u6 P8 s: k. h* n: j7 s
2.1 保护二极管及上下拉电阻

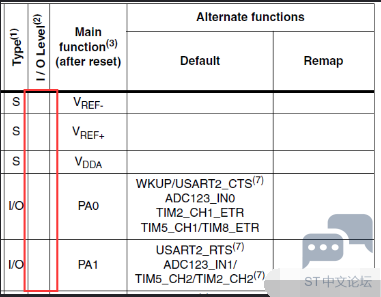

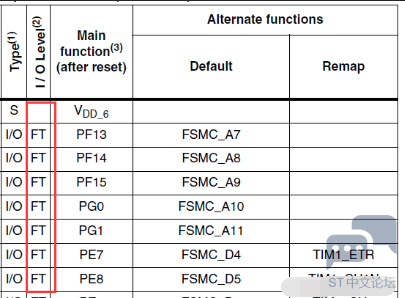

为了防止芯片被外部过高或者过低的输入电压烧坏，STM32内置保护二极管，当引脚输入电压高于VDD-FT（FT标识代表可以容忍5V电压，不同的引脚对电压的容忍值不同，需要在芯片数据手册上查找，见下图）时上方的二极管导通，当引脚电压低于Vss时，下方的二极管导通，这样就可以防止不正常的电压引入芯片导致芯片烧毁。
# K% ]: p- i$ e' T

2 \" ]2 M" e6 z3 n0 Y5 L& q7 `

- K+ g0 n& C4 Q  q 2.2 GPIO工作模式
STM32的GPIO共有8种工作模式，分别是输入模式的模拟输入、上拉输入、下拉输入和浮空输入以及输出模式的推挽输出、开漏输出、推挽复用输出和开漏复用输出

为了便于理解，使用结构框图来详细讲解每一种模式：
1 Q1 C$ a8 V& y6 h7 o

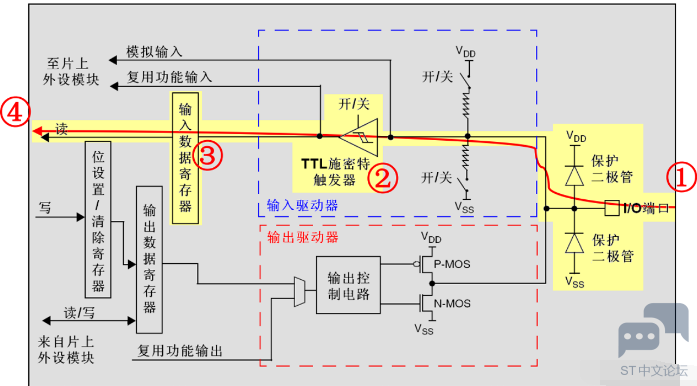

( k$ p& C" z6 s' }3 J2.2.1 浮空输入模式

' i- z+ q) V2 R0 X7 }

GPIO工作模式——浮空输入

, e1 K: _& _3 J  m( rGPIO作为输入功能的浮空输入时，电信号使由外部流向内部的，从结构图的右侧往左侧看，信号流经顺序是①端口——②施密特触发器——③输入数据寄存器——④读取
. M& I, w# p" k0 e' p
2.2.2 上拉输入模式

. L1 a* D$ t  X
; P/ u6 h+ V7 a5 n7 k* t

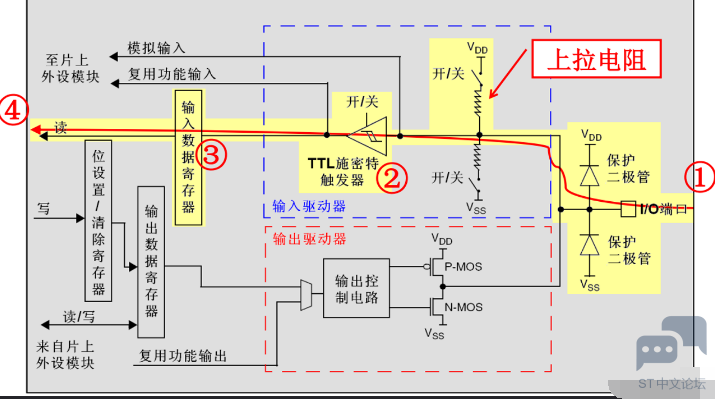

GPIO工作模式——上拉输入

( I! L% s1 |3 c  j0 V9 L 上拉输入和浮空输入的区别就是在第①和第②之间多了一个上拉电阻，这样GPIO在没有连接外部部件时的默认电平是高电平，其它流程和原来一样。

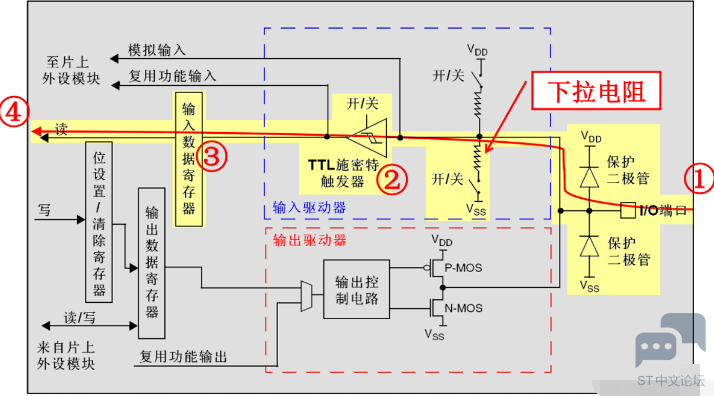

1 V1 O6 {: {* s: v2.2.3 下拉输入模式

GPIO工作模式——下拉输入

  下拉输入和浮空输入的区别就是在第①和第②之间多了一个下拉电阻，这样GPIO在没有连接外部部件时的默认电平是低电平，其它流程和原来一样。
7 I4 b/ {( b" W, _. ?+ [

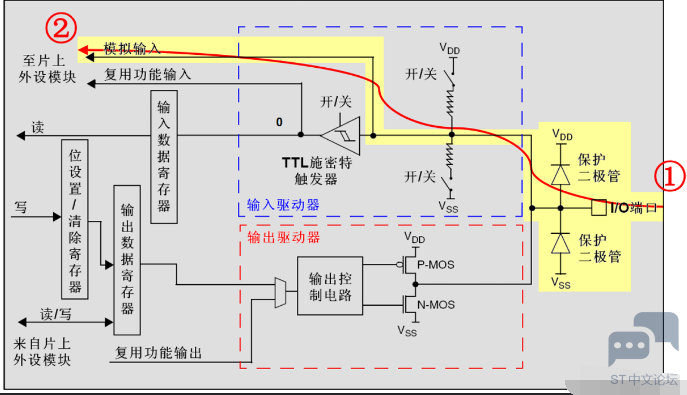

4 H/ H+ z% f6 Q! O4 ^) p2.2.4 模拟输入模式
+ f- u1 P% B2 Q6 ]

GPIO工作模式——模拟输入

& S0 I9 w! \- V" | 模拟输入模式和其它三种输入模式不同，它的外部电平信号没有流入输入数据寄存器，而是直接流入模拟输入部分。模拟输入一般是用来ADC读取和转换的。
* v8 v, [4 \3 z: U# Z% i7 B

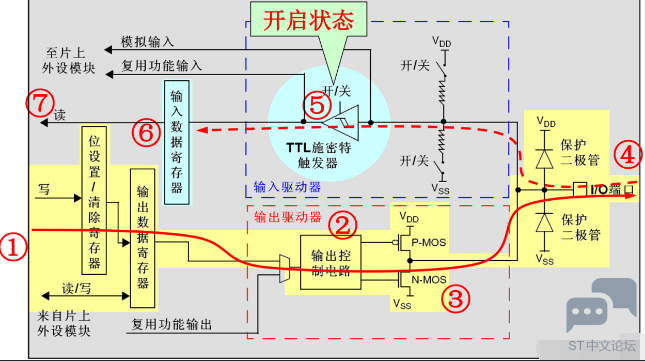

2.2.5 开漏输出模式

: i; i$ m# L: w3 s

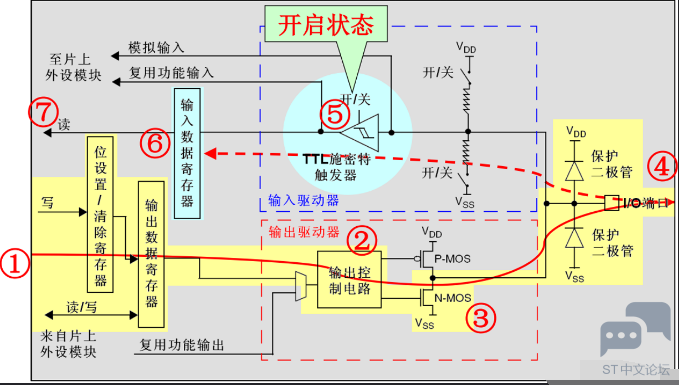

GPIO工作模式——开漏输出

8 N- R' H, g" D2 o# r( U; I) h GPIO 的输出模式比输入模式复杂，首先看开漏输出模式，电平信号由STM32内部流出引脚，因此流向是①写（包括位设置/清除寄存器、输出数据寄存器）——②输出控制电路——③N-MOS管——④I/O端口

5 n4 |1 ]; t/ g8 k+ S位设置/清除寄存器写入的值会映射到输出数据寄存器，最终到达输出控制电路，如果写入的是1，则N-MOS管关闭，由于N-MOS管截止，所以最后输出的电平不会由写入的1来决定，因此此时的输出为高阻态（类似浮空状态），真正的输出电压由外部的上下拉电阻来决定。它具有“线与”特性，也就是说，若有很多个开漏模式引脚连接到一起时，只有当所有引脚都输出高阻态，才由上拉电阻提供高电平，此电平的电压为外部上拉电阻所接的电源的电压。若其中一个引脚为低电平，那线路就相当于短路接地，使得整条线路都为低电平0伏。若写入0，则N-MOS管处于开启状态，输出电流被拉到VSS，因此可以输出强低电平。输出的电平信号可以被输入数据寄存器读取。

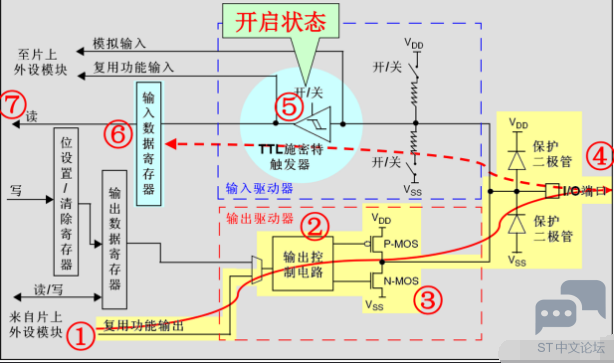

) \* S" I6 }2 o5 Z+ Q2.2.6 开漏复用输出模式
& E. s; ?! W. O& m9 |/ h
+ ?+ Y: m& |+ H& e: |( ]0 g' M

: H4 @5 E: h3 V  T* y
8 m% {1 Z; f# j+ y

GPIO模式——开漏复用输出

" U( W5 h0 O5 ~, v6 K
# E- S0 H+ m" G- B: I( A) z1 u2 \ 开漏复用输出和开漏输出的区别在于信号来源，复用的来源不是内部直接通过输出数据寄存器写的，而是由复用功能的外设决定的。
9 l6 i- v! L) k8 s4 Z
) b' h, m9 e, }3 B# l' U2 ]* l+ `0 Z2.2.7 推挽输出模式
7 c6 P. ^- k' s7 F8 U8 {

/ Y/ q6 L) {- R' e! S

GPIO工作模式——推挽输出

: q2 ^# Z) \0 ]6 e5 E7 G 推挽输出模式和开漏输出模式有一定的区别，其控制输出的寄存器是一样的，但是②部分的写1有效，即输出控制电路输出1的时候，P-MOS管导通，N-MOS管截止，这样I/O口电平就会被P-MOS管拉高，输出强高电平；相反，当输出控制电路输出0时，P-MOS管截止，N-MOS管导通，I/O端口电平被N-MOS管拉低，输出强低电平。同样，输出的电平信号可以被输入数据寄存器读取。
" c5 v" q/ U! W" V7 K

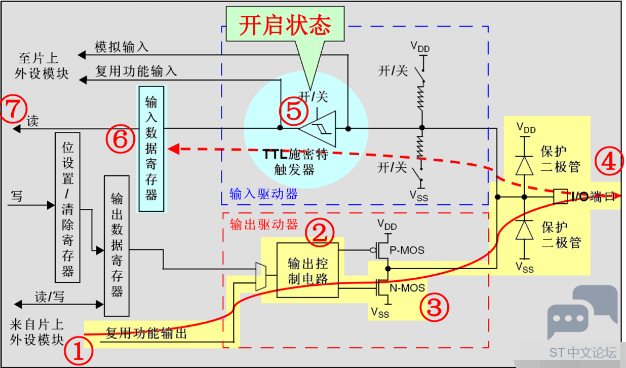

* y/ f. C: l7 a5 i& a2.2.8 推挽复用输出模式

GPIO工作模式——推挽复用输出

8 h3 m- c5 b& g0 p+ [8 Z  R" C 推挽复用输出和推挽输出的区别在于信号来源，其信号来源是由复用功能相关的通信通道来控制。

2.3 注意事项
注意：
6 }* @- q4 u% N7 o, G
推挽输出可以输出强高低电平（高电平为3.3V），一般用来连接数字器件。在STM32的应用中，除了必须用开漏模式的场合，我们都习惯使用推挽输出模式。

. J+ f  t7 o0 U! z4 r. ^开漏输出只可输出强低电平，高电平需要靠外部电阻拉高。输出端相当于三极管的集电极；要得到高电平状态需要上拉电阻才行。适合于做电流型的驱动，其吸收电流的能力相对强（一般20ma以内）。开漏输出一般应用在I2C、SMBUS通讯等需要“线与”功能的总线电路中。除此之外，还用在电平不匹配的场合，如需要输出5伏的高电平，就可以在外部接一个上拉电阻，上拉电源为5伏，并且把GPIO设置为开漏模式，当输出高阻态时，由上拉电阻和电源向外输出5伏电平。
1 E$ `; Z# r5 L5 }+ s( C
0 ]- K8 c, f) i# H$ k. p$ f/ M2.4 GPIO端口复用
% R" O% e# n' Q7 V1 ?3 k为了最大限度的利用端口资源，STM32的大部分端口都具有复用功能。
! e. k9 Q1 `0 f+ l- E
3 [9 B& C9 f) D. l所谓复用，就是一些端口不仅仅可以做为通用IO口，还可以复用为一些外设引脚，比如PA9,PA10可以复用为STM32的串口1引脚。复用情况可以查找数据手册，如下表所示：
: A7 S# i( w" ^' p( u! W

3 o  D  B; B& O7 @* K/ G& U

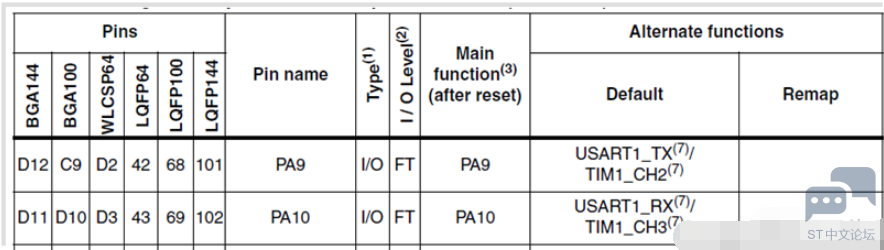

从表格种可以看出，PA9和PA10引脚不仅可以作为GPIO还可以作为串口1的收发引脚使用。
7 }$ N2 n5 o7 d- B1 T3 Z
2 |" g) A4 n7 }/ I* h6 z2.5 GPIO端口重映射
9 R5 r" s/ @  T  M7 l为了方便布线  ，STM32配有端口重映射功能，所谓重映射就是可以把某些功能引脚映射到其他引脚。比如串口1默认引脚是PA9,PA10可以通过配置重映射映射到PB6,PB7。
, i8 m$ C  }# |1 h1 w/ a! K& c3 \

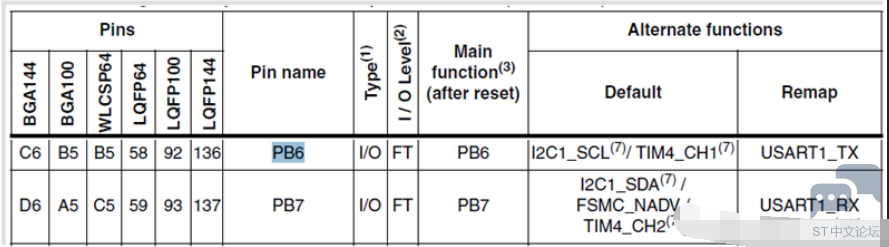

* o9 |7 ^+ N7 v5 C' g3 W0 P端口的映射情况也可以通过查找数据手册来获得，如下表所示：


" q! c& E+ ^8 l( [) b9 @9 D8 Q

" k7 w) A' I8 O( F4 u0 J5 Y& P) v
3.GPIO相关寄存器
( R( J1 J5 R; S/ m1 c& aSTM32的每组GPIO都包含7个寄存器，分别是：
/ k$ @) g2 D5 P/ W
        -  GPIOx_CRL :端口配置低寄存器
- ]: C1 S) H" J' l+ L$ K: l
" a$ e% {* Y% W6 B/ Y        - GPIOx_CRH:端口配置高寄存器
: u; X- D8 g& H: J, d# h0 H
        - GPIOx_IDR:端口输入寄存器

/ I+ q( R8 R$ `9 q        - GPIOx_ODR:端口输出寄存器
" K+ [5 d- [/ z- h
        - GPIOx_BSRR:端口位设置/清除寄存器

8 R4 z- `  a' X2 f        - GPIOx_BRR :端口位清除寄存器
! a) i8 D: q- \( G& ^( }# {$ ?3 D
9 i. \( D: v& A  X' ^" i$ q7 n0 t6 K        - GPIOx_LCKR:端口配置锁存寄存器
4 b4 y+ e0 @& A  i8 o1 M
每个I/O端口位可以自由编程，然而I/O端口寄存器必须按32位字被访问(不允许半字或字节访问) 。
' M, ^" {6 w; g2 P4 w

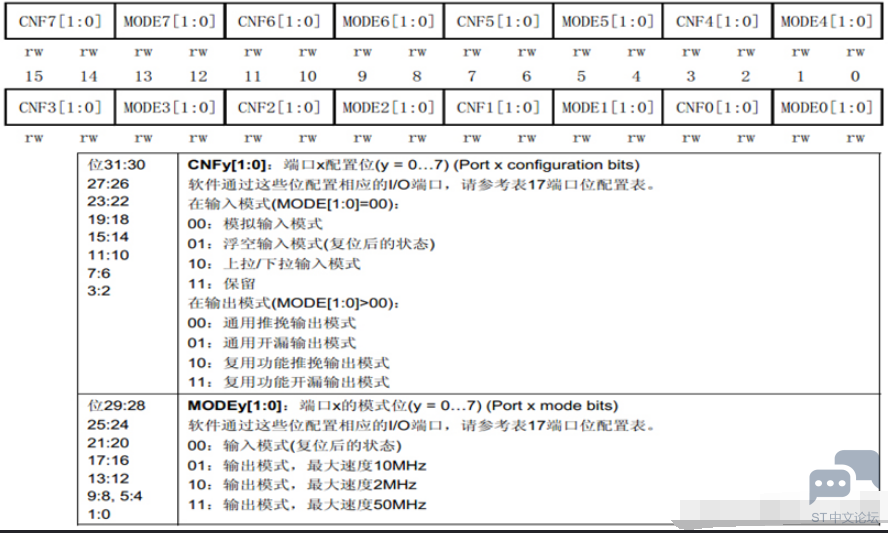

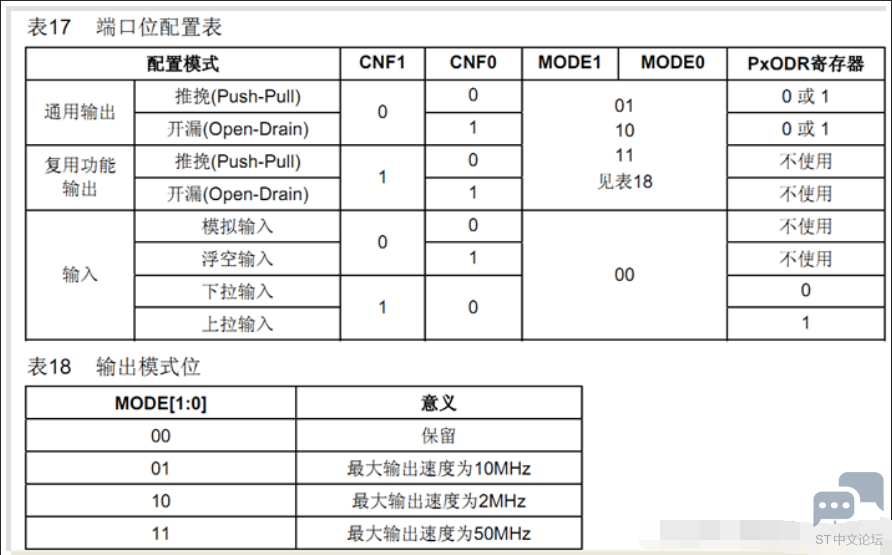

3.1 端口配置低寄存器（GPIOx_CRL ）
( _# Y6 K5 O* c" u: I



" O6 H' V% Q# U0 C) [2 M$ ?. R; t
! f& E. {; p+ u; U& A

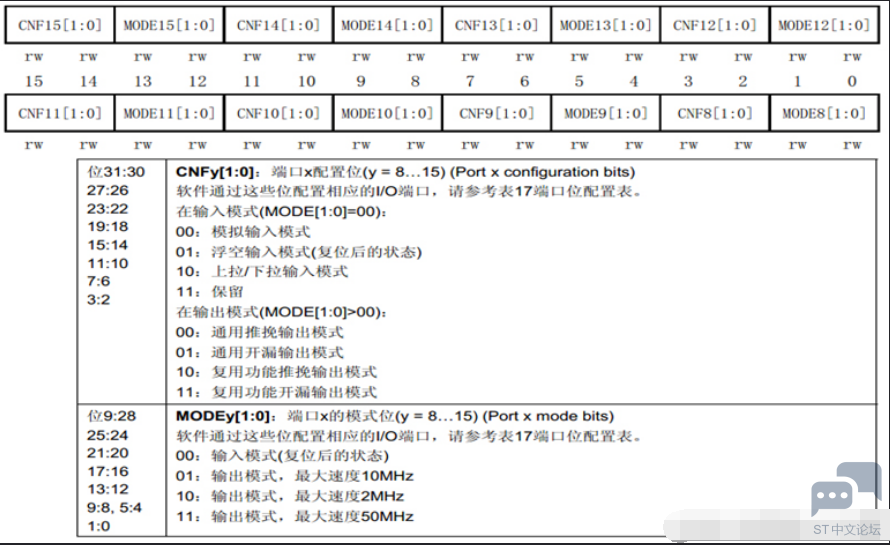

9 f' K7 _% [* n 3.2 端口配置高寄存器（GPIOx_CRH ）


9 \, J1 `( V. t. \# x. |; K

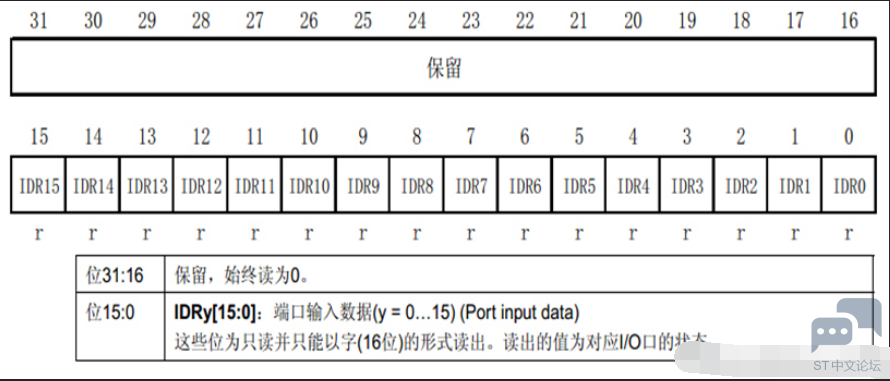

0 V7 u( s1 I6 I: Q6 q 3.3 端口输入数据寄存器（GPIO_IDR）


/ x+ k% W( a4 f& t$ K* F

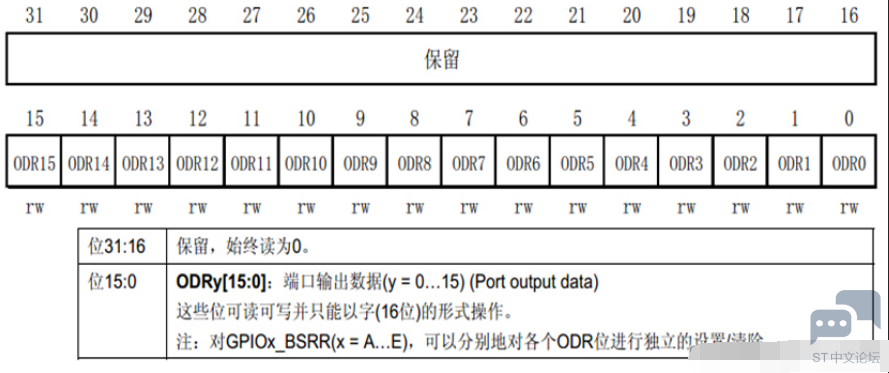

! e+ F2 p3 d  ^1 V7 n  3.4 端口输出数据寄存器（GPIO_ODR）
6 C3 Q5 J3 I5 _, \3 `
: R  X; a9 i  d+ [& g# j
( B# Q9 L6 g3 w0 T' }2 h  g

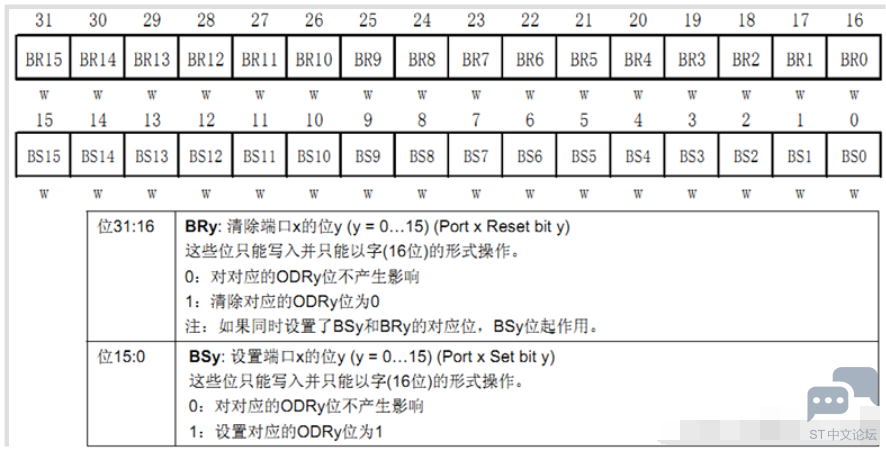

1 e) R$ g1 e( S! m 3.5 端口位设置/清除寄存器（GPIO_BSRR)
$ T' c0 l# a* E1 o' i) z+ p
2 Y" H* |- G% w8 M% V
( P, K% p& j! V+ |6 Y; R

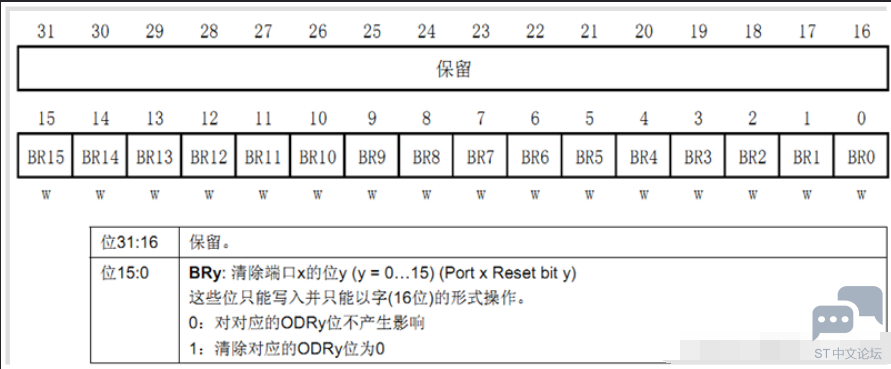

  3.6 端口位清除寄存器（GPIO_BRR)

/ h3 h$ Y! O! q' _. r# ]! R, Q' l/ ^9 X

4.GPIO库函数配置
8 [) V$ h; T" [; q6 X4.1 重要函数
" p" e( Z0 }- j) G* c初始化函数：
) n0 H2 k2 b; F5 Q3 n+ J7 e  w

1. void GPIO_Init(GPIO_TypeDef* GPIOx, GPIO_InitTypeDef* GPIO_InitStruct);

复制代码

4 t, s$ e, S# E# l, i2个读取输入电平函数：
9 c  N1 ^& Q+ S5 }

1. uint8_t GPIO_ReadInputDataBit(GPIO_TypeDef* GPIOx, uint16_t GPIO_Pin);

2.
   0 w3 x/ r: I& x2 V/ k
3. uint16_t  GPIO_ReadInputData(GPIO_TypeDef* GPIOx);

复制代码

2个读取输出电平函数：

1. uint8_t  GPIO_ReadOutputDataBit(GPIO_TypeDef* GPIOx, uint16_t GPIO_Pin);

2.
   # w% k% |1 P: v8 `
3. uint16_t  GPIO_ReadOutputData(GPIO_TypeDef* GPIOx);

复制代码

4个设置输出电平函数：
; E3 @3 l) o6 F3 Y# r+ l/ `5 l

1. void GPIO_SetBits(GPIO_TypeDef* GPIOx, uint16_t GPIO_Pin);

2.

3. void GPIO_ResetBits(GPIO_TypeDef* GPIOx, uint16_t GPIO_Pin);

4.
   1 o' X+ L) o- d4 X8 M2 N0 R8 c* [
5. void GPIO_WriteBit(GPIO_TypeDef* GPIOx, uint16_t GPIO_Pin, BitAction BitVal);
   5 S# Z  C9 u( ]8 T( @
6.
   % m/ D7 U8 s. `4 ~7 S; k3 n! c" z0 q
7. void GPIO_Write(GPIO_TypeDef* GPIOx, uint16_t PortVal);

复制代码

4.2 初始化函数

1. void GPIO_Init(GPIO_TypeDef* GPIOx, GPIO_InitTypeDef* GPIO_InitStruct);

复制代码

, b! _4 n" V4 u7 t+ b* b作用：初始化一个或者多个IO口（同一组）的工作方式和速度。
! y0 I9 M) A+ _* m7 R5 Q) B
           该函数主要是操作GPIO_CRL(CRH)寄存器，在上拉或者下拉的

           时候有设置BSRR或者BRR寄存器

   GPIOx: GPIOA~GPIOG

GPIO_InitTypeDef结构体：

& |( X4 g5 B; w  H/ E0 e

1. typedef struct    {

2.
   - T7 Y* \; g3 r
3. uint16_t GPIO_Pin;                           //指定要初始化的IO口
   ; h; U* f8 I  Y4 F  q
4.

5. GPIOSpeed_TypeDef GPIO_Speed; //设置IO口输出速度

6.
   1 l3 N6 {. n" r$ q: A0 {6 o
7. GPIOMode_TypeDef GPIO_Mode;    //设置工作模式：8种中的一个

8.
   1 a9 z; |( K( m) ~& N
9. }

复制代码

注意：外设（包括GPIO)在使用之前，几乎都要先使能对应的时钟。
9 G$ P9 S& f/ L1 O# h5 r
: O3 F8 Z' ?! CRCC_APB2PeriphColckCmd();

9 z0 {% l4 H: w- t! l; NGPIO输出速度：
) r) ~% ?2 z3 v2 x. m

1.

2. typedef enum {

3.

4. GPIO_Speed_10MHz,
   : Q+ y) @( F# O/ T: h
5.
   # Y8 R, U7 m% F
6. GPIO_Speed_2MHz,
   ; O" q- J" X' k/ Z0 E2 P( g
7.
   & f% V' `# I4 r& `
8. GPIO_Speed_50MHz

9.

10. }

11.
    ( g8 c* C2 z3 ~" a- i$ u
12. GPIOSpeed_TypeDef;

复制代码

GPIO模式：

1. typedef enum
   8 o: S7 Z. n0 O
2.

3. { GPIO_Mode_AIN = 0x0, //模拟输入
   " o) A" w4 H9 B- i1 X
4.

5. GPIO_Mode_IN_FLOATING = 0x04, //浮空输入
   & q: C5 `" X. F
6.
   ( E# B$ l5 v1 z7 U5 g
7. GPIO_Mode_IPD = 0x28, //输入下拉

8.
   . ^* }" V  y) w* |, x0 x, g7 L! W+ P# x
9. GPIO_Mode_IPU = 0x48, //输入上拉
   - |0 _) w7 c  K" A  z) x% z5 j
10.

11. GPIO_Mode_Out_OD = 0x14, //开漏输出
    * G" ~, W' W- U/ i5 N
12.
    : u9 z7 J$ ^( k. M3 e% J; F  n
13. GPIO_Mode_Out_PP = 0x10, //推挽输出

14.

15. GPIO_Mode_AF_OD = 0x1C, //开漏复用输出
      L, P6 @% g+ X  j& b; s
16.

17. GPIO_Mode_AF_PP = 0x18 //推挽复用输出

18.

19. }GPIOMode_TypeDef;

复制代码

GPIO_Init函数初始化样例：
4 r  ~. Y) d4 t: \- U/ [! @0 M

1. GPIO_InitTypeDef  GPIO_InitStructure;

2.

3. GPIO_InitStructure.GPIO_Pin = GPIO_Pin_5; //LED0-->PB.5 端口配置  GPIO_InitStructure.GPIO_Mode = GPIO_Mode_Out_PP;  //推挽输出  GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz; //IO口速度为50MHz  GPIO_Init(GPIOB, &GPIO_InitStructure);  //根据设定参数初始化GPIOB.5

复制代码

" D! H( A! c% [) Z) p, Q可以一次初始化一个IO组下的多个IO，前提是这些IO口的配置方式一样。

4.3 两个读取输入电平函数：
uint8_t GPIO_ReadInputDataBit(GPIO_TypeDef* GPIOx, uint16_t GPIO_Pin); GPIO_ReadInputDataBit(GPIOA, GPIO_Pin_5);//读取GPIOA.5的输入电平
/ q  @  z+ u- [( d9 ?
作用：读取某组GPIO的输入电平。实际操作的是GPIOx_IDR寄存器。

4.3 四个设置输出电平函数：
void GPIO_SetBits(GPIO_TypeDef* GPIOx, uint16_t GPIO_Pin);
( U- @5 G0 o  y
# {" x8 T9 H- i& u5 r作用：设置某个IO口输出为高电平（1）。实际操作BSRR寄存器
; [. Q% w7 w. X  n6 h; i3 D
void GPIO_ResetBits(GPIO_TypeDef* GPIOx, uint16_t GPIO_Pin);
, D3 |! J' `: |# }& x# [5 p/ O
$ r  O1 Q" I: }" j0 i9 Y  Y作用：设置某个IO口输出为低电平（0）。实际操作的BRR寄存器。

: D3 a5 ~' v" N5 Nvoid GPIO_WriteBit(GPIO_TypeDef* GPIOx, uint16_t GPIO_Pin, BitAction BitVal);
( {3 K- s: H: G
void GPIO_Write(GPIO_TypeDef* GPIOx, uint16_t PortVal);

+ r7 Z. u! K9 e% Z这两个函数不常用，也是用来设置IO口输出电平。

4.4 库函数配置程序示例
3 b5 H; H. z" Z- ^0 h- |下面我们以流水灯案件为例，把整个GPIO的库函数配置过程展现出来：

# b  ~% }+ K* F/ c" l% q

1. //led.h头文件
   1 u" p- `6 ~4 T% C) V
2. #ifndef __LED_H
   " k  v  m( o& v
3. #define __LED_H

4. #include "sys.h"

5.

6. void LED_Init(void);

7.

8. #endif

复制代码

1. //led.c源文件

2. #include "led.h"

3. #include "stm32f10x.h"

4. void LED_Init(void)
   4 b2 F8 r# q# P' d2 H' w- z
5. {

6.         GPIO_InitTypeDef GPIO_InitStructure;

7.

8.         RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOB|RCC_APB2Periph_GPIOE, ENABLE);//使能GPIOB和E

9.

10.         GPIO_InitStructure.GPIO_Pin=GPIO_Pin_5;
    3 `# z4 W2 E: |1 P+ O
11.         GPIO_InitStructure.GPIO_Speed=GPIO_Speed_50MHz;
    ; {$ Y* X  O/ t# E
12.         GPIO_InitStructure.GPIO_Mode=GPIO_Mode_Out_PP;

13.

14.         GPIO_Init(GPIOB, &GPIO_InitStructure);

15.         GPIO_SetBits(GPIOB, GPIO_Pin_5);
    % e9 ^$ C6 J7 U. ]* u6 b5 V, r
16.

17.         GPIO_Init(GPIOE, &GPIO_InitStructure);
    5 a% h8 K; L9 i1 C1 i4 f* w1 g
18.         GPIO_SetBits(GPIOE, GPIO_Pin_5);

19. }

复制代码

1. //main.c主程序
   : Q( L2 U, P& y5 T# l  n
2. #include "stm32f10x.h"

3. #include "led.h"
   2 H9 g" E4 Q7 |& v# }+ c& |  U5 O
4. #include "delay.h"
   1 O1 c5 J9 q6 }% d  g
5.
   # f; ~' u# D/ z) q5 |3 G/ \
6. int main(void)
   4 ~' e+ g8 r* L9 }+ b, N
7. {
   ; Z3 W; L9 {" @( K
8. delay_init();

9. LED_Init();
   2 \  a7 f& P* j7 i1 N$ ~  d
10.

11. while(1){
    / x" w4 [" r% ~4 {: h
12.      GPIO_ResetBits(GPIOB, GPIO_Pin_5); //LED0即DS0亮
    9 f5 l/ |; K7 t6 ^# A/ V% Q
13.      GPIO_SetBits(GPIOE, GPIO_Pin_5);   //LED1即DS1灭

14.           delay_ms(500);

15.
    . @9 {9 A: }  y$ C. d
16.             GPIO_SetBits(GPIOB, GPIO_Pin_5);   //LED0即DS0灭

17.           GPIO_ResetBits(GPIOE, GPIO_Pin_5); //LED1即DS1亮

18.           delay_ms(500);
    # w8 f  ]# L# Y
19. }
    3 V: c/ e" I6 f  m: M$ S
20. }

复制代码

5. GPIO寄存器配置
9 J5 v* b& k$ D4 q, G库函数的优点在于移植性好、便于理解、方便学习，是我们一般编程常常使用的。但是如果只会用库函数编程，寄存器内部工作原理不闻不问，当你拿到一份带有寄存器配置片段的程序时就会一头雾水。因此，理解寄存器的配置对于更深一步的学习掌握STM32这个MCU以及在真正的工程总运用也是尤为重要的。
0 f9 W4 ~  R. U# [  C+ K5 O; r
4 Q8 ^1 ?  C* c( A) q2 d- P5.1 寄存器配置程序示例
下面是流水灯例程的寄存器版本程序，其中led.h和库函数一样的，这里就不展示了。

1. //led.c源文件

2. #include "led.h"

3. #include "stm32f10x.h"
   4 ~5 r+ u& V# `& U
4.

5. void LED_Init(void){
   4 f" f5 \3 N$ j3 Z8 O' P
6.
   1 F4 V- X2 O4 I* h6 a, W
7.         RCC->APB2ENR|=1<<3;

8.         RCC->APB2ENR|=1<<6;
   2 Q2 D" |  C. F+ M" u
9.
   2 R- D9 b4 b  X! ]. l, h
10.         //GPIOB.5
    ' \5 c& @6 [" F
11.         GPIOB->CRL&=0xFF0FFFFF;//与运算，使GPIOB的CRL寄存器第20~23位(PB5)清零

12.         GPIOB->CRL|=0x00300000;//或运算，使GPIOB的CRL寄存器第20~23位置位0011，即设置为推挽输出、速率为50MHz
    7 c1 E  K4 S  T% B: _0 R
13.         GPIOB->ODR|=1<<5;//或运算，使GPIOB的输出数据寄存器ODR第5位置1即PB5输出高电平

14.

15.         GPIOE->CRL&=0xFF0FFFFF;//与运算，使GPIOE的CRL寄存器第20~23位(PE5)清零
    6 k" u2 X1 H- p1 ]2 a8 ?2 J
16.         GPIOE->CRL|=0x00300000;//或运算，使GPIOE的CRL寄存器第20~23位置位0011，即设置为推挽输出、速率为50MHz
    , r3 T1 m# C. E& q
17.         GPIOE->ODR|=1<<5;//或运算，使GPIOE的输出数据寄存器ODR第5位置1即PE5输出高电平
    ! J. [3 w- O3 G) W
18.         //GPIOE.5

19. }

复制代码

1. //main.c主程序
   + {3 q$ F% j* d: H4 ~* d! [: p
2. #include "sys.h"

3. #include "usart.h"

4. #include "delay.h"
   : g4 i8 s# U& j( i  o' Q
5. #include "led.h"
   ( L5 @- U. }3 O5 g+ V
6.
   $ x- k, u4 ^6 n4 L0 x
7. int main(void)
   - r. K; T. q3 U" [  D/ ~  a
8. {
   ; r7 W7 {" }9 u, m$ ]% ]* E7 Y# L
9.

10.         while(1){

11.                 GPIOB->ODR|=1<<5;//或运算，使GPIOB的输出数据寄存器ODR第5位置1即PB5输出高电平

12.                 GPIOE->ODR|=1<<5;//或运算，使GPIOE的输出数据寄存器ODR第5位置1即PE5输出高电平

13.                 delay_ms(500);

14.
    5 v* n9 ~+ i, m0 r1 L
15.                 GPIOB->ODR&=~(1<<5);//与运算，使GPIOB的输出数据寄存器ODR第5位置0即PB5输出低电平
    8 N8 [9 d& l' E
16.                 GPIOE->ODR&=~(1<<5);//与运算，使GPIOE的输出数据寄存器ODR第5位置0即PE5输出低电平
    $ `$ o. z+ I# n+ w* l! h
17.                 delay_ms(500);
    0 Z: ?5 Q+ c+ R0 n
18.         }

19. }
    4 |' w9 D* T0 j" m

复制代码

5 P+ b/ P( U8 m: K
* `! [1 G! r# i& B
