一.硬件方案
9 W1 h# }* {5 q: O0 @4 c- V/ m本设计出以STM32单片机为核心的八路抢答器。我们采用了数字显示器LCD1602直接指示，自动锁存显示结果设计思想,它能根据不同的抢答输入信号，经过单片机的控制处理并产生不同的与输入信号相对应的输出信号，最后通过LCD1602显示，即使两组的抢答时间相差几微秒，也可分辨出是哪组优先按下的按键，。

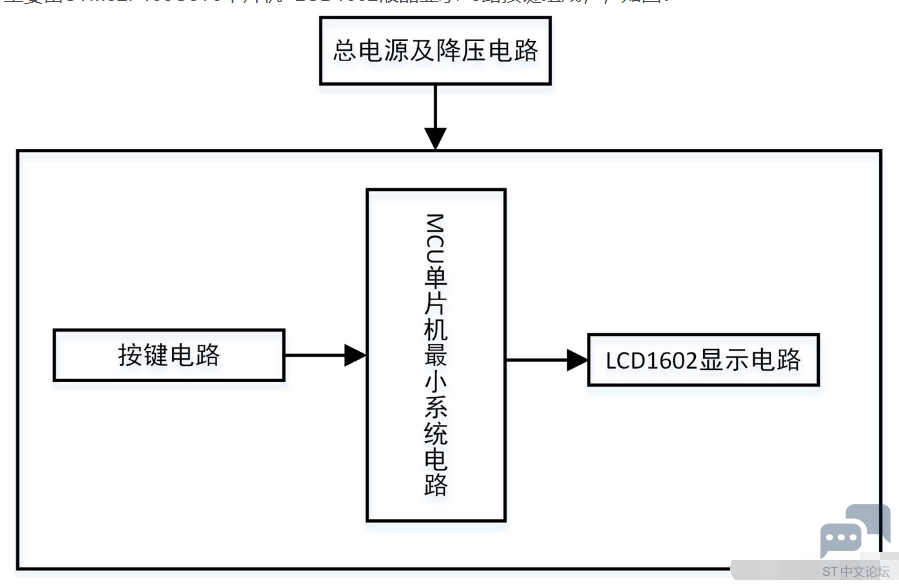

主要由STM32F103C8T6单片机+LCD1602液晶显示+5路按键组成；；如图：
/ e3 I- s. y& {& @: e


二.设计功能
* n6 l/ @' k: I& W  Z. D. L2 x（1）当系统上电后，系统开始计时；当按键按下时，计时停止，显示屏显示当前时间及按键的号数；
1 L# D5 F9 t, U# {* m( Y（2）设置有五个按键，分别为1、2、3、4、5号位，按下时显示对应号数；
/ O4 p7 q: v: v+ H（3）液晶只能显示1个数字。
" o% }( [! ]/ @3 I（4）按下复位按键后，则开始新一轮的抢答。
! C! k0 T8 ]* x
三.设计原理图

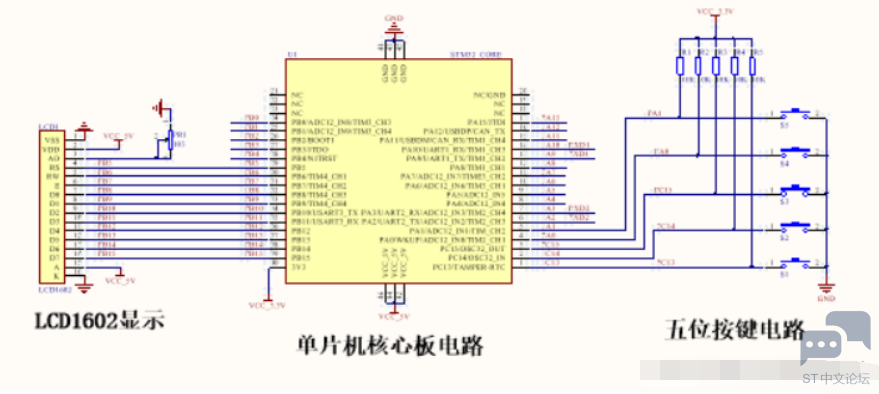

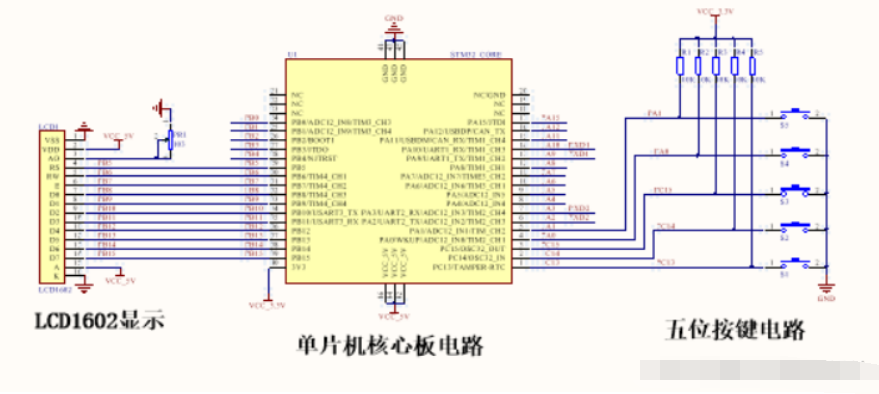

/ Q- Q: X) r) k8 H+ `（1）原理图主要采用AD软件进行设计,如图：

  d1 F# y$ R: q1 M
+ A' F/ I% ~' H8 i; g! K

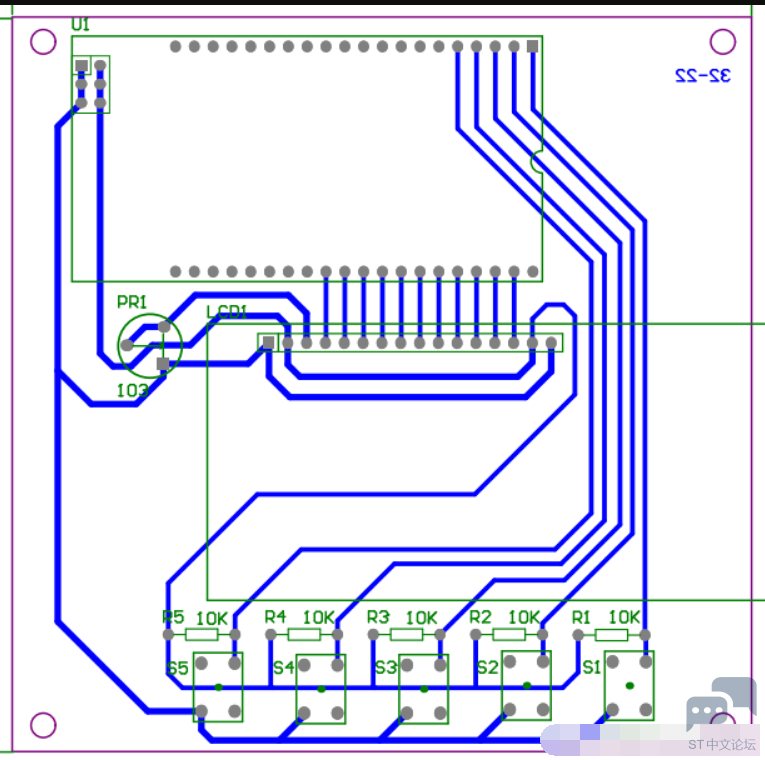

（2）PCB图如下：
; ^+ T( O" \6 C# i6 o# z3 F3 M0 D


+ T# `2 Z# \: U' Q  h四.软件设计

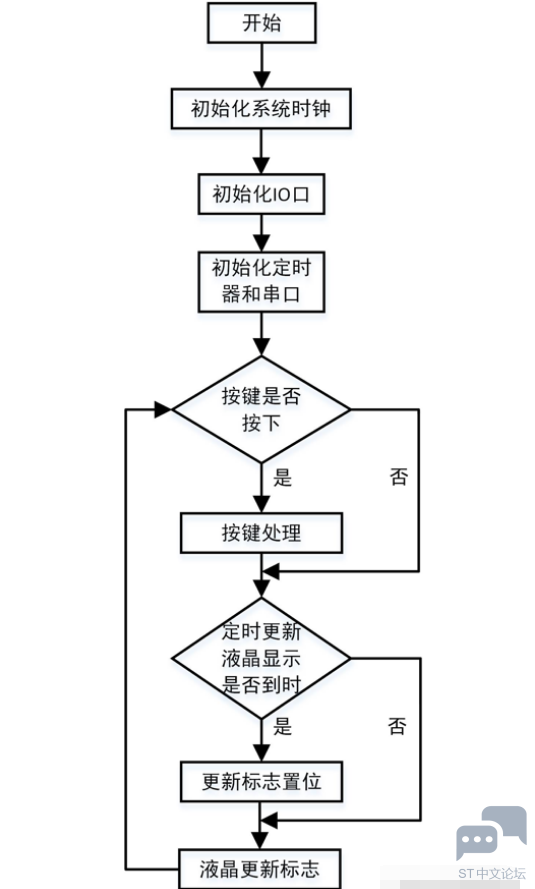

（1）程序流程图


) X) _; I1 C' O7 U. Z
（2）主程序源码
4 n1 {$ m0 b! A6 I, n: f; V

1. int main(void)
   / Y7 |: K6 w- N2 n8 m& k4 E
2. {

3.         delay_init();                     //延时函数初始化
   3 B! A/ ?3 ?7 c- B
4.         uart_init(9600);                 //串口初始化为115200
   & r% ?$ g7 b( Z, H8 n2 }4 x
5. //        uart2_init(9600)        ;
   ( ^% d& d0 R' w; l
6.   TIM3_Int_Init(499,7199);//50ms

7.

8. //        LED_Init();                                  //初始化与LED连接的硬件接口
   2 R; f& B, y% R
9.         KEY_Init();
   6 y+ l4 \- w& i' \- Z7 p
10.
    , E/ a" d: m! [
11.         Lcd_GPIO_init();
    0 [' e+ r" T  ]
12.         Lcd_Init();

13.

14.         while(1)

15.         {

16.                 if(keyFlag == 0)//按键无任何按下
    % M' h2 `' z/ k6 j+ Q5 M3 h
17.                 {
    . ~  T' T- [0 f/ T1 w
18.                         CheckKey();  //按键设置

19.                 }
    / t: i6 k0 a- }$ L, G+ l; |$ c2 h
20.
    - E9 o" P8 I" ]3 o" L, X- P! U* a
21.                 if(disFlag==1)                                        //显示

22.                 {

23.                         disFlag = 0;
    . q0 |* d/ R- N' c, u, F: `9 F6 B
24.                         if(keyFlag == 0)
    & s: r; h& R- [5 k; D
25.                         {
    ! j3 e; I3 ?& x0 X
26.                                 Dtimes++;

27.                                 sprintf(tab1,"    N     ");//没有人按键
    , V3 F& h0 j0 q" h" w, t& H
28.                         }

29.                         else
    # `* p0 |4 n" O. a: Y1 S
30.                         {

31.                                 sprintf(tab1,"    %d     ",keyFlag);//显示按键的值

32.                         }

33.                         Lcd_Puts(0,1,(unsigned char *)tab1);        //初始化显示

34.                         sprintf(tab0,"time :%5.1fs     ",(float)Dtimes/10);                //显示时间
    5 H" F; s0 D, @% f% M& F# K
35.                         Lcd_Puts(0,0,(unsigned char *)tab0);        //初始化显示

36.                 }
    & C8 |0 d5 r  `' ]' h
37.         }
    , E7 z) j. e' w$ h1 d3 a8 a
38. }

39.

40.
    & |4 A7 l* g4 K0 ^3 `2 e

复制代码
