【经验分享】了解STM32启动过程,好优化程序

[复制链接]
STMCU小助手 发布时间:2022-6-1 19:18
1 概述说明
    每一款芯片的启动文件都值得去研究,因为它可是你的程序跑的最初一段路,不可以不知道。通过了解启动文件,我们可以体会到处理器的架构、指令集、中断向量安排等内容,是非常值得玩味的。
    STM32作为一款高端 Cortex-M3系列单片机,有必要了解它的启动文件。打好基础,为以后优化程序,写出高质量的代码最准备。
    本文以一个实际测试代码--START_TEST为例进行阐述。

- Z/ a: D+ y4 F
整体过程
    STM32整个启动过程是指从上电开始,一直到运行到 main函数之间的这段过程,步骤为(以使用微库为例):
①上电后硬件设置SP、PC
②设置系统时钟
③软件设置SP
④加载.data、.bss,并初始化栈区
⑤跳转到C文件的main函数

! X) g; Y) J( r: S; }& y6 q) I5 f
代码
    启动过程涉及的文件不仅包含 startup_stm32f10x_hd.s,还涉及到了MDK自带的连接库文件 entry.o、entry2.o、entry5.o、entry7.o等(从生成的 map文件可以看出来)。

3 t& k% B* k5 u/ v- P! v0 b
2 程序在Flash上的存储结构

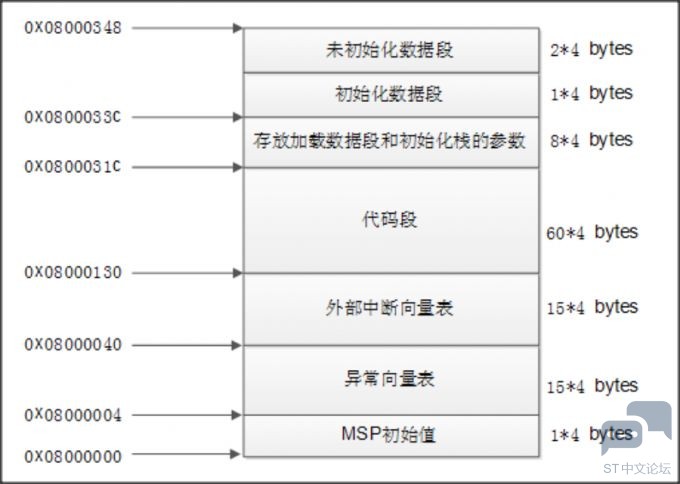

    在真正讲解启动过程之前,先要讲解程序下载到 Flash上的结构和程序运行时(执行到main函数)时的SRAM数据结构。程序在用户Flash上的结构如下图所示。下图是通过阅读hex文件和在MDK下调试综合提炼出来的。
; F/ @$ W& k9 N

" ?- D# o: S0 w* \( J5 _    上图中:
  • MSP初始值由编译器生成,是主堆栈的初始值。
  • 初始化数据段是.data
  • 未初始化数据段是.bss

    # s9 o- O8 U# C+ v$ I
    .data和.bss是在__main里进行初始化的,对于ARM Compiler,__main主要执行以下函数:

4 [9 l( b' [" e# K3 G. y
1 X2 }% I% G- h
    其中__scatterload会对.data和.bss进行初始化。

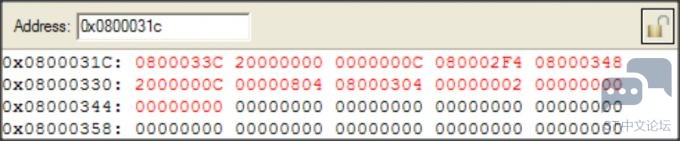

加载数据段和初始化栈的参数
    加载数据段和初始化栈的参数分别有4个,这里只讲解加载数据段的参数,至于初始化栈的参数类似。
  1. 0x0800033c  Flash上的数据段(初始化数据段和未初始化数据段)起始地址2 L3 T" w+ H/ ]2 y/ p" T  I1 @+ M1 O" [2 a
  2. 0x20000000  加载到SRAM上的目的地址
    ! Y* y( V; z7 l
  3. 0x0000000c  数据段的总大小
    7 J% g1 s$ i# M
  4. 0x080002f4  调用函数_scatterload_copy
复制代码

( I' ]. H2 R, ?: [7 f
    需要说明的是初始化栈的函数-- 0x08000304与加载数据段的函数不一样,为 _scatterload_zeroinit,它的目的就是将栈空间清零。

/ r! c6 v3 H4 P- S  p
1 K& W8 X8 l& d" B
3 数据在SRAM上的结构

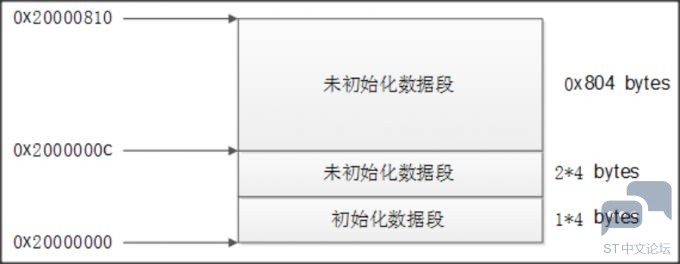

    程序运行时(执行到main函数)时的SRAM数据结构

$ C8 l, x& a4 E2 b1 T

; r! y) W$ ]$ c4 详细过程分析
    有了以上的基础,现在详细分析启动过程。

# h, }+ P; P# V; Z# x% v, ]
上电后硬件设置SP、PC

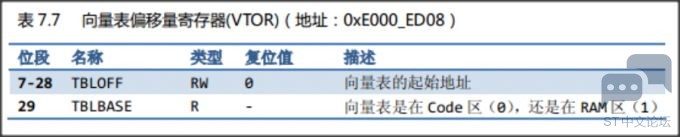

    刚上电复位后,硬件会自动根据向量表偏移地址找到向量表,向量表偏移地址的定义如下:
( ]& a5 G: p0 k. s0 ?2 V
) u) a; `4 k' f2 z. N
    调试现象如下:

$ Q5 {& W1 m$ _- @' G7 H
2 E; o+ u+ F+ D8 D* O- }

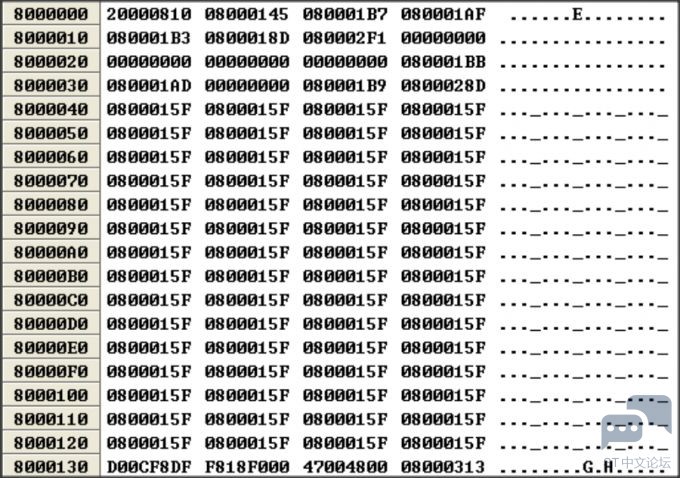

    看看我们的向量表内容(通过J-Flash打开hex文件)

- v6 \' v# B: r( J

- ?6 p8 }* T  C# q4 t8 {6 i
    硬件这时自动从0x0800 0000位置处读取数据赋给栈指针SP,然后自动从0x0800 0004位置处读取数据赋给PC,完成复位,结果为:
  1. SP = 0x02000810
    ! P& W7 z! r% `7 q# [0 B. [; Y
  2. PC = 0x08000145
复制代码
0 G4 q4 C/ E8 o) t5 H5 ^  I
设置系统时钟
    上一步中令 PC=0x08000145的地址没有对齐,硬件自动对齐到 0x08000144,执行 SystemInit函数初始化系统时钟。
7 W( ]" F* c2 s# e+ S
软件设置SP$ ^6 o. T2 k: b' v) E
  1. LDR   R0,=__main
    # V' g3 ?+ @" @
  2.   BX   R0
复制代码

4 z6 u. B; n$ u0 u
    执行上两条之类,跳转到 __main程序段运行,注意不是main函数, ___main的地址是0x0800 0130。
    可以看到指令LDR.W sp,[pc,#12],结果SP=0x2000 0810.

- d4 F" ?9 k1 C
加载.data、.bss,并初始化栈区
  C1 H, Q4 `& [1 s. Z* ]
  1. BL.W     __scatterload_rt2
复制代码
' b3 |6 ~- y8 E6 b

% r/ l& h$ P, h! `, {
    进入 __scatterload_rt2代码段。
  1. __scatterload_rt2:0 G* d5 t7 R2 j. d. f5 Q
  2. 0x080001684C06      LDR      r4,[pc,#24]  ; @0x080001843 ~  A# U6 o, D; W
  3. 0x0800016A4D07      LDR      r5,[pc,#28]  ; @0x08000188- B- M' x( e2 o% |5 m0 x7 Y  L/ k
  4. 0x0800016C E006      B        0x0800017C0 ^4 Q; v7 a$ N& V
  5. 0x0800016E68E0      LDR      r0,[r4,#0x0C]
    6 {% ]2 `  ^3 ?$ ^
  6. 0x08000170 F0400301  ORR      r3,r0,#0x01
    % i, f" y! V, ~: m4 l% C
  7. 0x08000174 E8940007  LDM      r4,{r0-r2}+ v' _% F8 M$ F; u1 o
  8. 0x080001784798      BLX      r3, z# c/ a0 [9 P/ b& ~, @1 ~
  9. 0x0800017A3410      ADDS     r4,r4,#0x10
    % u' F* r6 `" l$ a% a' u
  10. 0x0800017C42AC      CMP      r4,r5* X. T- Q1 R0 Q8 H
  11. 0x0800017E D3F6      BCC      0x0800016E
    0 d9 h1 ~/ e9 ?; W8 m! j; F  g( z; X
  12. 0x08000180 F7FFFFDA  BL.W     _main_init (0x08000138)
复制代码
3 S' N  L7 W/ m! s' K- j. t8 }! Y$ Q
这段代码是个循环 (BCC0x0800016e),实际运行时候循环了两次。第一次运行的时候,读取“加载数据段的函数 (_scatterload_copy)”的地址并跳转到该函数处运行(注意加载已初始化数据段和未初始化数据段用的是同一个函数);第二次运行的时候,读取“初始化栈的函数 (_scatterload_zeroinit)”的地址并跳转到该函数处运行。相应的代码如下:
  1. 0x0800016E68E0      LDR      r0,[r4,#0x0C]
    " |( ~! r/ O8 S) x
  2. 0x08000170 F0400301  ORR      r3,r0,#0x012 D5 a2 K% k! B+ U- b
  3. 0x08000174& e- r" _9 y6 X
  4. 0x080001784798      BLX      r3
复制代码
    当然执行这两个函数的时候,还需要传入参数。至于参数,我们在“加载数据段和初始化栈的参数”环节已经阐述过了。当这两个函数都执行完后,结果就是“数据在SRAM上的结构”所展示的图。最后,也把事实加载和初始化的两个函数代码奉上如下:
  1. __scatterload_copy:
    + Y5 N3 w0 Z. g  T
  2. 0x080002F4 E002      B        0x080002FC0 k) A4 \8 _9 ?6 ~$ ]
  3. 0x080002F6 C808      LDM      r0!,{r3}
    $ W- I6 }2 v* l& p* a0 i
  4. 0x080002F81F12      SUBS     r2,r2,#4
    1 a/ A. S4 [* m3 w
  5. 0x080002FA C108      STM      r1!,{r3}- D9 M6 @6 e. Y5 C
  6. 0x080002FC2A00      CMP      r2,#0x00. g# k! u" g6 ]8 m
  7. 0x080002FE D1FA      BNE      0x080002F6( {4 `) @: }; E3 J% [! l
  8. 0x080003004770      BX       lr+ Z) J( H, j9 C5 E. ^- M+ l2 i
  9. __scatterload_null:
    - `' c6 `$ U: X, E' N; e
  10. 0x080003024770      BX       lr
    - @3 s5 R1 j7 O8 c7 c
  11. __scatterload_zeroinit:: F5 m8 o( Q7 J; v9 v  T
  12. 0x080003042000      MOVS     r0,#0x00
    : O" r! ]; k2 Z
  13. 0x08000306 E001      B        0x0800030C  @3 j; o" S! f* n
  14. 0x08000308 C101      STM      r1!,{r0}
    0 m+ K1 h4 y1 w4 r
  15. 0x0800030A1F12      SUBS     r2,r2,#4
    ' r+ {4 U# x7 ~' A, y, j7 K
  16. 0x0800030C2A00      CMP      r2,#0x00' C8 f6 p9 s  J( r! z% d$ a0 ?9 r0 j
  17. 0x0800030E D1FB      BNE      0x08000308
    5 F: y1 a# i) o5 ~" g6 t) P
  18. 0x080003104770      BX       lr
复制代码

4 a+ F. c9 U& W9 g2 O) k, H/ N# r: I( Z
跳转到C文件的main函数
1 Z: h5 z$ z9 d0 X8 A
  1. _main_init:
    6 r; P) p# D/ X
  2. 0x080001384800      LDR      r0,[pc,#0]  ; @0x0800013C& @+ u1 ?0 S# U2 B6 Z' _
  3. 0x0800013A4700      BX       r0
复制代码
8 l9 T, m+ _9 F) \/ o

4 E& U# f, W. `+ L; z
5 异常向量与中断向量表
1 h0 v* b( n/ `' |
  1. ; VectorTableMapped to Address0 at Reset  h# c8 D. U* e# G1 I& [, P
  2. AREA    RESET, DATA, READONLY* ^: j  s& f( j3 J1 e; B9 z
  3. EXPORT  __Vectors
    1 {2 k. D5 A  R
  4. EXPORT  __Vectors_End+ ]3 N2 @* Q/ K; p! l
  5. EXPORT  __Vectors_Size- ]. x, ]+ w0 W2 ^- n

  6. , h) }4 P" q8 @
  7. ) {, q/ a) W) b# _
  8. __Vectors       DCD     __initial_sp               ; Top of Stack
    ) O9 D# V3 ~" c* z) [5 h* }' r
  9. DCD     Reset_Handler; ResetHandler
    " w8 h  E  j: x: u+ g0 `
  10. DCD     NMI_Handler                ; NMI Handler
    " n  ?( P3 x! i
  11. DCD     HardFault_Handler; HardFaultHandler4 c) B9 O6 K; W. t, [& Y' [5 [! u' o
  12. DCD     MemManage_Handler; MPU FaultHandler
      h( G3 x; d! _. D8 h% Y8 b
  13. DCD     BusFault_Handler; BusFaultHandler* L. s+ Y  i5 K1 o
  14. DCD     UsageFault_Handler; UsageFaultHandler
    + L' i- R3 B! n- e0 n. ~* W5 }" z
  15. DCD     0; Reserved
    ; B2 b. O) I) l6 h2 n
  16. DCD     0; Reserved+ t* E3 `1 x! K  F4 V
  17. DCD     0; Reserved# ^5 b; `6 w" ]5 ~8 @, ?. _$ T
  18. DCD     0; Reserved. {9 F5 t$ ^6 v# a0 z5 s
  19. DCD     SVC_Handler                ; SVCallHandler
    1 k5 z% l$ K5 B; b7 e
  20. DCD     DebugMon_Handler; DebugMonitorHandler
    . |, {& i3 W, Z( x; J& ]
  21. DCD     0; Reserved4 y8 }, P4 A4 h
  22. DCD     PendSV_Handler; PendSVHandler( Q3 d, o* _2 X* I$ ~& ?4 ~+ S3 v
  23. DCD     SysTick_Handler; SysTickHandler+ n# s  ?; o0 {# a6 v0 s! T

  24. $ _, a2 j, t* ?: h' q9 I+ D4 a7 S  _* u# E

  25. / V9 v6 R, ~3 F2 f& C0 V
  26. ; ExternalInterrupts& W" d9 c$ C& N6 r3 ?6 m
  27. DCD     WWDG_IRQHandler            ; WindowWatchdog
    ' J& R, A3 N, D: u* G1 I
  28. DCD     PVD_IRQHandler             ; PVD through EXTI Line detect
    8 O* T3 e! @1 ~* @* a! s
  29. DCD     TAMPER_IRQHandler          ; Tamper+ H+ O/ z% A1 F' w
  30. DCD     RTC_IRQHandler             ; RTC
    3 q# D# ]# j4 E
  31. DCD     FLASH_IRQHandler           ; Flash" V" D6 |& g/ c9 K' C& \  A' |5 h
  32. DCD     RCC_IRQHandler             ; RCC
    " M& M0 d+ E4 G- y
  33. DCD     EXTI0_IRQHandler           ; EXTI Line08 Y6 l/ G& t% v) f
  34. DCD     EXTI1_IRQHandler           ; EXTI Line1, P) B  Q- b5 P% s
  35. DCD     EXTI2_IRQHandler           ; EXTI Line2
    5 L9 v' w* u$ t7 U8 d* Z' C0 Z
  36. DCD     EXTI3_IRQHandler           ; EXTI Line3
    / |/ {5 Q# H- k- @# y; q0 s9 F
  37. DCD     EXTI4_IRQHandler           ; EXTI Line4# W1 {: x/ ]: Y/ ]3 ?8 g' F
  38. DCD     DMA1_Channel1_IRQHandler   ; DMA1 Channel1
    5 G5 b& t4 X* }, E
  39. DCD     DMA1_Channel2_IRQHandler   ; DMA1 Channel28 ^8 F4 \/ N- o6 {! L4 O: o) K
  40. DCD     DMA1_Channel3_IRQHandler   ; DMA1 Channel3
      p; b2 v  T  z7 e0 x0 j* A2 _' |
  41. DCD     DMA1_Channel4_IRQHandler   ; DMA1 Channel42 O7 X# A6 q* D- s8 i
  42. DCD     DMA1_Channel5_IRQHandler   ; DMA1 Channel5
    2 j9 T  }1 p9 h! h- v7 u$ z
  43. DCD     DMA1_Channel6_IRQHandler   ; DMA1 Channel68 f8 f1 _# Y( y, f1 G
  44. DCD     DMA1_Channel7_IRQHandler   ; DMA1 Channel7
    ; K4 S; }5 J& o
  45. DCD     ADC1_2_IRQHandler          ; ADC1 & ADC2
      d% n- C# S6 N- A- k
  46. DCD     USB_HP_CAN1_TX_IRQHandler  ; USB HighPriority or CAN1 TX
    5 l$ e( I4 |# G4 e
  47. DCD     USB_LP_CAN1_RX0_IRQHandler ; USB LowPriority or CAN1 RX0
    * W2 @4 M+ h+ `$ D. B
  48. DCD     CAN1_RX1_IRQHandler        ; CAN1 RX15 r. k6 N+ Y% M% \+ U8 H9 `
  49. DCD     CAN1_SCE_IRQHandler        ; CAN1 SCE1 n8 U4 A% j4 i+ L( f
  50. DCD     EXTI9_5_IRQHandler         ; EXTI Line9..56 e2 p( j: t) j+ ?
  51. DCD     TIM1_BRK_IRQHandler        ; TIM1 Break
    - k2 W7 W$ G' [' z3 ~
  52. DCD     TIM1_UP_IRQHandler         ; TIM1 Update" I& e0 o+ {: _7 J, o2 U
  53. DCD     TIM1_TRG_COM_IRQHandler    ; TIM1 Trigger and Commutation
    2 d/ _* Y3 ?3 V' n1 S5 [% i& d
  54. DCD     TIM1_CC_IRQHandler         ; TIM1 CaptureCompare
    2 B% \% a/ i* W3 n! f" o7 l
  55. DCD     TIM2_IRQHandler            ; TIM2- Z8 y9 D5 s7 U* S6 p' q9 F
  56. DCD     TIM3_IRQHandler            ; TIM3
    , o" U- q& ?' x1 U. e
  57. DCD     TIM4_IRQHandler            ; TIM44 Y6 U' i; N  i9 w, `
  58. DCD     I2C1_EV_IRQHandler         ; I2C1 Event. V0 i- |% |& ]8 O5 S* F4 L
  59. DCD     I2C1_ER_IRQHandler         ; I2C1 Error
    # y3 z' v8 H) N
  60. DCD     I2C2_EV_IRQHandler         ; I2C2 Event
    1 l2 B( l' a8 }; B8 o
  61. DCD     I2C2_ER_IRQHandler         ; I2C2 Error
    1 Z( M! F) A8 W7 a8 u
  62. DCD     SPI1_IRQHandler            ; SPI1
    9 |6 r( c4 m' N: o
  63. DCD     SPI2_IRQHandler            ; SPI25 g9 n5 ?' ?- v3 a) J" n; c0 B1 ~2 V
  64. DCD     USART1_IRQHandler          ; USART1
    0 _& Q+ h. a3 R
  65. DCD     USART2_IRQHandler          ; USART2/ ^) Z% r7 N3 t+ }& l) F4 D- \. N
  66. DCD     USART3_IRQHandler          ; USART3
    & D7 `+ e  i% V. W" }, J
  67. DCD     EXTI15_10_IRQHandler       ; EXTI Line15..104 \/ q: O7 O: p6 g* D4 W
  68. DCD     RTCAlarm_IRQHandler; RTC Alarm through EXTI Line
      s# S- n+ N) @  H& w
  69. DCD     USBWakeUp_IRQHandler; USB Wakeup from suspend
    : f. O& U6 C& v/ w9 G. a& P
  70. DCD     TIM8_BRK_IRQHandler        ; TIM8 Break* z+ R5 }$ S) A$ Z# P, J
  71. DCD     TIM8_UP_IRQHandler         ; TIM8 Update" f! b- d# b( ^5 e7 _! N" s' C) z- S& c
  72. DCD     TIM8_TRG_COM_IRQHandler    ; TIM8 Trigger and Commutation
    % {3 H. v* l. x9 v0 g
  73. DCD     TIM8_CC_IRQHandler         ; TIM8 CaptureCompare" h% @* k2 m! \$ u
  74. DCD     ADC3_IRQHandler            ; ADC3/ D) L) j1 Q2 S3 R( G  k' R. p
  75. DCD     FSMC_IRQHandler            ; FSMC2 C/ L+ @- d8 U
  76. DCD     SDIO_IRQHandler            ; SDIO
    6 N! n! \! m  w; B& w( e& C1 i6 u7 H
  77. DCD     TIM5_IRQHandler            ; TIM56 z$ b/ R( x" v4 D% c/ ~/ }& F5 K
  78. DCD     SPI3_IRQHandler            ; SPI3
    4 @" M9 j% F1 Q* Y4 E2 T/ Y
  79. DCD     UART4_IRQHandler           ; UART44 X0 b) K. r7 C
  80. DCD     UART5_IRQHandler           ; UART5
    + O/ H, K2 M  L7 B0 T4 L" r
  81. DCD     TIM6_IRQHandler            ; TIM6
    . Y( ?5 e( A, p8 x
  82. DCD     TIM7_IRQHandler            ; TIM7
    8 F  ?5 D  R5 `
  83. DCD     DMA2_Channel1_IRQHandler   ; DMA2 Channel1
    / h0 ~0 e) C( G' Y. U2 R! d
  84. DCD     DMA2_Channel2_IRQHandler   ; DMA2 Channel2
    : n2 b7 e% m/ v/ S" }. s2 I
  85. DCD     DMA2_Channel3_IRQHandler   ; DMA2 Channel3
    4 W. u; i4 v3 _3 M( w
  86. DCD     DMA2_Channel4_5_IRQHandler ; DMA2 Channel4& Channel5
    1 R2 e" m( J* i) L
  87. __Vectors_End
复制代码

. n. ?9 x1 g( L5 [6 G1 p7 ^: L

/ q, |, H7 @+ x; E% @# j! o
    这段代码就是定义异常向量表,在之前有一个“J-Flash打开hex文件”的图片跟这个表格是一一对应的。编译器根据我们定义的函数 Reset_Handler、NMI_Handler等,在连接程序阶段将这个向量表填入这些函数的地址。
    startup_stm32f10x_hd.s内容:
  1. NMI_Handler     PROC
    0 [0 w1 O6 x0 f) r; C: c
  2. EXPORT  NMI_Handler                [WEAK]
      D- q* u$ s9 |1 a% c: w
  3. B       .
    % v4 D, \/ K5 ?
  4. ENDP
复制代码
    stm32f10x_it.c中内容:
  1. void NMI_Handler(void)4 ~/ T8 q5 A% V0 Z+ \6 J
  2. {
    . p& \/ G/ Q  ~; B, w
  3. }
复制代码

+ r" T1 x. X' ^$ w- ], t
    在启动汇编文件中已经定义了函数 NMI_Handler,但是使用了“弱”,它允许我们再重新定义一个 NMI_Handler函数,程序在编译的时候会将汇编文件中的弱函数“覆盖掉”--两个函数的代码在连接后都存在,只是在中断向量表中的地址填入的是我们重新定义函数的地址。+ _, i5 ?9 X/ O" B2 [

' P6 p8 q# W. r
6 使用微库与不使用微库的区别/ G# ^4 j4 y$ q% v
( ]( A* U4 }4 B* k6 F- Z
    使用微库就意味着我们不想使用MDK提供的库函数,而想用自己定义的库函数,比如说printf函数。那么这一点是怎样实现的呢?我们以printf函数为例进行说明。

6 u) e' i" ?6 ?5 o, ]6 s  \; b2 O
不使用微库而使用系统库
    在连接程序时,肯定会把系统中包含printf函数的库拿来调用参与连接,即代码段有系统库的参与。
    在启动过程中,不使用微库而使用系统库在初始化栈的时候,还需要初始化堆(猜测系统库需要用到堆),而使用微库则是不需要的。
  1. IF      :DEF:__MICROLIB+ ~, r5 u4 k! y" u! }6 D
  2. ! d( ~+ D  B8 Z! @2 h

  3. 8 j" L3 [9 s4 p5 y5 V
  4. EXPORT  __initial_sp
    ' H1 r: M+ ]* s7 n. k4 t& Z! s# ^
  5. EXPORT  __heap_base
    $ y, }% w- x- h8 q0 }) N, c( ^1 H* Q5 L
  6. EXPORT  __heap_limit/ f" c$ {' `& F  x9 Q/ d# b  c& c
  7. : I& _" l9 N1 b
  8. 2 c* A  W8 M; J) p( P; [: P4 F0 y
  9. ELSE- D9 M0 a3 S9 ~( l0 V+ V: ~

  10. " \$ {( i' c4 y1 e2 v9 j

  11. : `. \* c1 A' H: F, N1 d4 r
  12. IMPORT  __use_two_region_memory- k# ^7 e' x+ A' A  |, O/ B) j5 q3 o
  13. EXPORT  __user_initial_stackheap
    # O2 w" C5 K4 p4 ?; c

  14. : o4 `  N- ~; }1 @* U
  15. 4 A  V# U$ [% z+ U
  16. __user_initial_stackheap; W5 @+ Q; i. O

  17. 6 h+ R* z' s8 z" G4 [

  18. + `$ `+ e5 g6 t* z
  19. LDR     R0, =  Heap_Mem
    0 Z4 P3 g  {* u; W4 \2 Y
  20. LDR     R1, =(Stack_Mem+ Stack_Size)0 J. L+ _, K6 |; |6 |1 e
  21. LDR     R2, = (Heap_Mem+  Heap_Size)7 l8 D& }, m+ s$ [& C( w9 H& h
  22. LDR     R3, = Stack_Mem
    : p, j! F+ Z7 G1 T
  23. BX      LR" e: y2 v' {* Y$ l1 w

  24. - S& J+ Y- g4 p" _" V) v% t( Q0 F

  25. 6 P3 T. J1 z/ @& L
  26. ALIGN2 t! K/ j$ j" E9 p, c7 F# J# e
  27. - y. E2 r- {! M6 g9 K8 @
  28. 2 A% m9 {/ b. }& C$ Q
  29. ENDIF
复制代码

/ U$ k- D0 F3 T8 _4 v, X/ L
    另外,在执行 __main函数的过程中,不仅需要完成“使用微库”情况下的所有工作,额外的工作还需要进行库的初始化,才能使用系统库(这一部分我还没有深入探讨)。附上 __main函数的内容:
  1. __main:
    , W5 k6 m8 O# U* C( C! ^8 n
  2. 0x08000130 F000F802  BL.W     __scatterload_rt2_thumb_only (0x08000138)
    9 J  J9 w* M, h6 s) @6 \! z
  3. 0x08000134 F000F83C  BL.W     __rt_entry_sh (0x080001B0): p9 m* a" v' L1 v0 B" O4 i
  4. __scatterload_rt2_thumb_only:
    6 m& e2 F2 |* D+ E5 y9 S
  5. 0x08000138 A00A      ADR      r0,{pc}+4; @0x08000164
    2 y( ?% E) l" Z2 R
  6. 0x0800013A E8900C00  LDM      r0,{r10-r11}
    2 Z, B1 L. x) R- R; U. _8 W( T- ^
  7. 0x0800013E4482      ADD      r10,r10,r0
    4 j# {5 O4 E! q3 c: w; t; }
  8. 0x080001404483      ADD      r11,r11,r0
    8 c+ R. T) K4 H; c
  9. 0x08000142 F1AA0701  SUB      r7,r10,#0x01
    , `* V, b- g9 j/ W& N  d
  10. __scatterload_null:8 r9 T: m' Z% P( C
  11. 0x0800014645DA      CMP      r10,r11. W+ j9 [+ {! V! k) F6 t# s
  12. 0x08000148 D101      BNE      0x0800014E
    , T& K) S# x& P$ Z$ a
  13. 0x0800014A F000F831  BL.W     __rt_entry_sh (0x080001B0)
    % d# N) M) J4 ]0 b( s2 {/ d
  14. 0x0800014E F2AF0E09  ADR.W    lr,{pc}-0x07; @0x08000147
    1 ^& G- t2 c$ h7 T+ ?
  15. 0x08000152 E8BA000F  LDM      r10!,{r0-r3}8 j, \( L5 v8 H" J5 F! ?9 \
  16. 0x08000156 F0130F01  TST      r3,#0x01% X0 L# e! m. J0 ]; G3 P/ w
  17. 0x0800015A BF18      IT       NE& ]  q/ B: Q3 S. ]8 J* D/ h
  18. 0x0800015C1AFB      SUBNE    r3,r7,r31 X' Q0 F0 ]5 v- f7 W
  19. 0x0800015E F0430301  ORR      r3,r3,#0x01% [) U* v( p3 d9 j* W& _
  20. 0x080001624718      BX       r3
    ! |9 c- ^* f- u  K0 V
  21. 0x080001640298      LSLS     r0,r3,#10
    / l! C1 v2 j2 l( @5 r3 D, `
  22. 0x080001660000      MOVS     r0,r0
    0 i4 n. b9 e: u+ Q$ Z
  23. 0x0800016802B8      LSLS     r0,r7,#10
    # e# U; m  Q& q
  24. 0x0800016A0000      MOVS     r0,r0
    - Q5 }- A+ y! V+ r  P, N
  25. __scatterload_copy:
    0 e3 m/ x8 i" f4 _3 x
  26. 0x0800016C3A10      SUBS     r2,r2,#0x10
    / U+ H% `  y9 Q6 O9 g: ^* p# Q
  27. 0x0800016E BF24      ITT      CS4 S' M( ~# N' i4 q6 Q4 I
  28. 0x08000170 C878      LDMCS    r0!,{r3-r6}. T! |- F* o# g, g
  29. 0x08000172 C178      STMCS    r1!,{r3-r6}
    # n3 E7 L) ]6 ]! ?; M! k( |& {1 E
  30. 0x08000174 D8FA      BHI      __scatterload_copy (0x0800016C)
    " X, O( D" y: c3 X0 i3 z: W, @
  31. 0x080001760752      LSLS     r2,r2,#29
    ) Z  O+ V1 C+ d% @
  32. 0x08000178 BF24      ITT      CS& R: J5 E  \( W! i# g3 U
  33. 0x0800017A C830      LDMCS    r0!,{r4-r5}
    & }* f4 e! t, H& K
  34. 0x0800017C C130      STMCS    r1!,{r4-r5}
    # W. M+ ^8 d# V8 Y
  35. 0x0800017E BF44      ITT      MI% T) ]+ ]7 p9 y  f5 ]6 R
  36. 0x080001806804      LDRMI    r4,[r0,#0x00]
    . |7 i$ T" a2 S; T2 i' j
  37. 0x08000182600C      STRMI    r4,[r1,#0x00]0 q  t& c0 h+ Q
  38. 0x080001844770      BX       lr
    5 x& V" H* _4 J. I+ W
  39. 0x080001860000      MOVS     r0,r0
    9 ^5 a7 F: {. W
  40. __scatterload_zeroinit:
    9 K' h- F6 g- q4 e6 o" F. i
  41. 0x080001882300      MOVS     r3,#0x000 c% W6 e; _* c5 g; z
  42. 0x0800018A2400      MOVS     r4,#0x009 h/ I! L1 y3 s' Q+ z8 z) h$ C
  43. 0x0800018C2500      MOVS     r5,#0x005 K5 D- ?- C9 }0 m
  44. 0x0800018E2600      MOVS     r6,#0x00  S, r5 S* T# y7 [* Q" W# b! v
  45. 0x080001903A10      SUBS     r2,r2,#0x10
    , w5 t& G% f6 j  K$ I0 R4 A5 X
  46. 0x08000192 BF28      IT       CS
    0 o6 O. u, m/ o/ G
  47. 0x08000194 C178      STMCS    r1!,{r3-r6}! L6 P) i+ G$ ?% U- x$ c( a3 d
  48. 0x08000196 D8FB      BHI      0x08000190
    * Y* d4 J# c3 _% _- z7 F
  49. 0x080001980752      LSLS     r2,r2,#29% d. W% C+ p9 h1 `5 e. \2 W
  50. 0x0800019A BF28      IT       CS3 c) O8 i& }1 Z1 ?1 O8 R& F
  51. 0x0800019C C130      STMCS    r1!,{r4-r5}
    0 \5 K+ i+ m, p) ^& M. v
  52. 0x0800019E BF48      IT       MI; B3 [, V1 M' @" C1 z# @  a2 K$ D8 S
  53. 0x080001A0600B      STRMI    r3,[r1,#0x00]
    2 f6 \7 E2 k3 `
  54. 0x080001A24770      BX       lr
    . t8 ~4 ^* Z" f. k3 U; Y
  55. __rt_lib_init:
    ' m6 I6 s5 B' g: h
  56. 0x080001A4 B51F      PUSH     {r0-r4,lr}* D" N3 f: M; [6 U
  57. 0x080001A6 F3AF8000  NOP.W  B$ \! h+ z; J# V$ t( ^
  58. __rt_lib_init_user_alloc_1:
    ( d( `* Q( m4 c: e. f" x% \
  59. 0x080001AA BD1F      POP      {r0-r4,pc}  j: W% \+ Y4 g
  60. __rt_lib_shutdown:( Z9 {+ j: ^. r! R( E( S# v
  61. 0x080001AC B510      PUSH     {r4,lr}7 k8 Z, d9 t( h( ]6 T3 T- [; i
  62. __rt_lib_shutdown_user_alloc_1:
    5 B6 l: @/ W* l$ ]
  63. 0x080001AE BD10      POP      {r4,pc}8 G# T6 c3 R/ J/ X
  64. __rt_entry_sh:
    2 y) W' @- H; D; ~& r9 [3 M) Y5 m- P" i
  65. 0x080001B0 F000F82F  BL.W     __user_setup_stackheap (0x08000212)2 C: v) ~8 }( }  d
  66. 0x080001B44611      MOV      r1,r2# T) I. a) A, ~
  67. __rt_entry_postsh_1:
    % D* j( O# l7 o8 P" o$ t
  68. 0x080001B6 F7FFFFF5  BL.W     __rt_lib_init (0x080001A4)# f, z; P: n5 @# m
  69. __rt_entry_postli_1:
    % _: E& |4 i, t, ]* m6 M6 v
  70. 0x080001BA F000F919  BL.W     main (0x080003F0)
复制代码
/ Q" w  O* w. P& [% V  V
使用微库而不使用系统库
    在程序连接时,不会把包含printf函数的库连接到终极目标文件中,而使用我们定义的库。
    启动时需要完成的工作就是之前论述的步骤1、2、3、4、5,相比使用系统库,启动过程步骤更少。
4 n4 f8 b7 I; |) [  W

; G) S8 o1 }+ ~
赞 收藏 评论0 发布时间:2022-6-1 19:18

举报

0个回答

所属标签

相似技术帖

官网相关资源

关于
我们是谁
投资者关系
意法半导体可持续发展举措
创新与技术
意法半导体官网
联系我们
联系ST分支机构
寻找销售人员和分销渠道
社区
媒体中心
活动与培训
隐私策略
隐私策略
Cookies管理
行使您的权利
官方最新发布
人形机器人运动控制、感知与智能配电
半导体创新技术与应用方向
EE架构与软件定义汽车
12V/48V 汽车智能配电(SPD)
区域控制单元(ZCU)与分区架构
关注我们
st-img 微信公众号
st-img 手机版
