STM32芯片架构

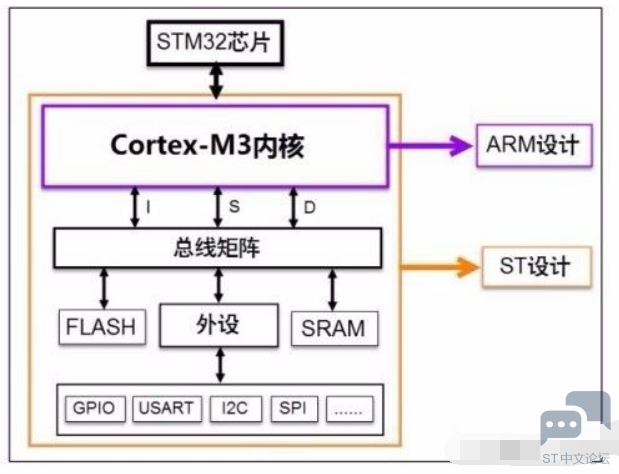

    STM32F103系列芯片的系统架构如下：

9 `4 U0 |* }4 c/ n/ F5 K& B# {! B

    STM32芯片基于ARM公司的Cortex-M3内核，由ST公司设计生产，内核与总线矩阵之间有I（指令）、S（系统）、D（数据）三条信号线。内核通过总线矩阵与FLASH、SRAM、外设连接。而外设包括GPIO、USART、I2C、SPI等。
+ W* a  J4 v8 ^8 t/ ~

STM32芯片系统结构

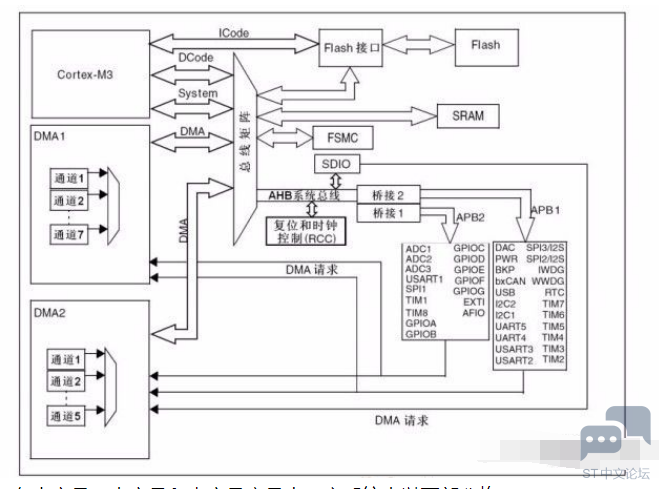

STM32F103 系列芯片（不包含互联网型）的系统结构如下：

    从上图可以看出，在小容量、中容量和大容量产品中，主系统由以下部分构

成：

    四个驱动单元：

• Cortex-M3 内核 DCode 总线(D-bus)
• Cortex-M3 内核系统总线(S-bus)
• 通用 DMA1
• 通用 DMA2



    四个被动单元：

• 内部 SRAM
• 内部闪存存储器FLASH
• FSMC
• AHB 到 APB 的桥(AHB2APBx)，它连接所有的 APB 设备

  5 \7 M! f8 Q: ^* Z) F6 H9 [

    这些都是通过一个多级的 AHB 总线构架相互连接的。下面我们看看它们各自的功能：

: @3 O; u5 `5 J& |

• ICode 总线

  ) z# }+ s. W5 N- |

    该总线将 Cortex-M3 内核的指令总线与闪存指令接口相连接。指令预取在此

总线上完成。

0 r7 k0 s3 M2 S  `' f3 ~

• DCode 总线



    该总线将 Cortex-M3 内核的 DCode 总线与闪存存储器的数据接口相连接(常量加载和调试访问)。

• 系统总线

  0 h" T$ d6 b+ t& I$ A/ D, m

    此总线连接 Cortex-M3 内核的系统总线(外设总线)到总线矩阵， 总线矩阵协调内核和 DMA 间的访问。

• DMA 总线



    此总线将DMA的AHB主控接口与总线矩阵相联， 总线矩阵协调着CPU的DCode和 DMA 到 SRAM、闪存和外设的访问。

- A- Z* l. c+ n* x; X

• 总线矩阵



    总线矩阵协调内核系统总线和 DMA 主控总线之间的访问仲裁， 仲裁利用轮换算法。在互联型产品中，总线矩阵包含 5 个驱动部件(CPU 的 DCode、系统总线、以太网 DMA、 DMA1 总线和 DMA2 总线)和 3 个从部件(闪存存储器接口(FLITF)、SRAM 和 AHB2APB 桥)。AHB 外设通过总线矩阵与系统总线相连，允许 DMA访问。

0 l! R; w/ I% V( W& _+ [. g

• AHB/APB桥(APB)

  - Q3 |5 M! G2 k, s2 J0 ^

    两个 AHB/APB 桥在 AHB 和 2 个 APB 总线间提供同步连接。APB1 操作速度限于 36MHz， APB2 操作于全速(最高 72MHz)。在每一次复位以后，所有除 SRAM 和 FLITF 以外的外设都被关闭，在使用一个外设之前，必须设置寄存器 RCC_AHBENR 来打开该外设的时钟。

    STM32F1 的时钟系统相对复杂，在后续文章中再介绍。

STM32学**阶路径

• 基本外设：


  - G; m( v( K$ }5 q$ G: V& F" [

    GPIO 输入输出，外部中断，定时器，串口。理解了这四个外设，基本就入门一款MCU了。

• 基本外设接口：

  ' G" O5 y  z$ F% p8 H& F5 F: l

    SPI,IIC,WDG, FSMC,ADC/DAC，SDIO 等。这些外设接口功能原理对每个芯片几乎都是一样。对芯片而言就是多和少而已。

! T* g. |4 V' A( d

• 高级功能：

  0 Q: M) m7 |' s! h. e7 x

    UCOS，FATFS,EMWIN 等。以及一些应用。
