【经验分享】STM32的Flash写了保护怎么办?

[复制链接]
STMCU小助手 发布时间:2022-6-4 15:25
关于STM32对内部Flash的保护 5 B" l) ^1 F- \1 |
    为了防止对Flash的非法访问,所有STM32的芯片都提供对Flash的保护,具体分为写保护和读保护。
    如果对Flash设置了写保护,那就无法对Flash进行编程和擦除。在开发STM32的时候,如果出现这种情况,通常仿真器都支持对Flash进行解锁,像jlink,stlink等仿真器都支持这个功能。

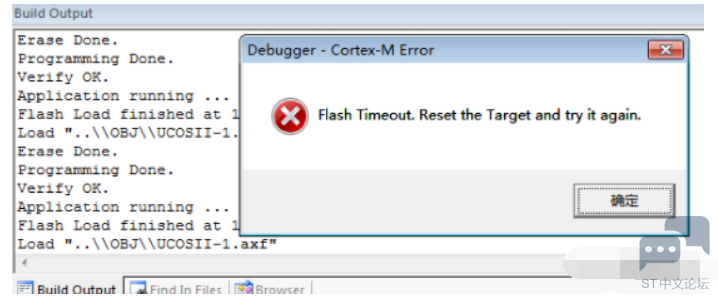

    在使用MDK进行调试的时候,可能会遇到如下图所示的报错信息,这时候就要排查Flash是不是被保护起来了。
    读保护即大家通常说的“加密”,是作用于整个Flash存储区域。。一旦设置了Flash的读保护,内置的Flash存储区只能通过程序的正常执行才能读出,而不能通过下述任何一种方式读出:
5 `$ i4 ?# ?  I% }
  • 通过调试器(JTAG或SWD)
  • 从RAM中启动并执行的程序
    - T2 L7 U8 q' U! I- W

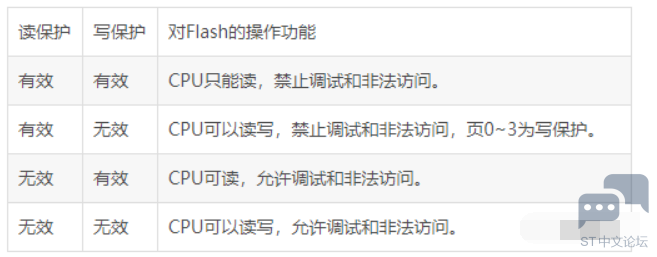

    写保护是以四页(1KB/页) Flash存储区为单位提供写保护,对被保护的页实施编程或擦除操作将不被执行,同时产生操作错误标志,读与写设置的效果见下表: & r! H, x4 w$ n6 P
6 x0 c4 E! C  U: i; k+ {' S
    当Flash读保护生效时,CPU执行程序可以读受保护的Flash区,但存在两个例外情况:
8 v" O& r: t. M
  • 调试执行程序时
    3 s! s, P$ j0 f6 t. d! x2 F/ m
  • 从RAM启动并执行程序时
    ) @  D" g) s* L/ `7 j8 w' t# }& C5 [
    + x4 W" C, `0 S, N  \! E1 e4 I! P
    STM32还提供了一个特别的保护,即对Flash存储区施加读保护后,即使没有启用写保护,Flash的第 0 ~ 3 页也将处于写保护状态,这是为了防止修改复位或中断向量而跳转到RAM区执行非法程序代码。
  g. ^. m. i7 g8 _8 A# H
Flash保护的相关函数
  1. FLASH_Unlock();   //Flash解锁 / E7 }. t3 \4 g, z1 e) K8 q1 X& q
  2. FLASH_ReadOutProtection(DISABLE);  //Flash读保护禁止   9 c+ {5 }; B/ A' Y. f# m5 ]2 D% w
  3. FLASH_ReadOutProtection(ENABLE);   //Flash读保护允许
复制代码
2 Q5 {) o6 |+ i  s
STM32如何设置读保护和解除读保护?
    读保护设置后将不能读出Flash中的内容。# s; y- L# R* k; d
如何设置读保护
    在程序的开头加入“设置读保护”的代码即可,每次运行代码时都检查一下,如果没有开就打开,如果打开了就跳过。其中,设置读保护的代码如下:
  1. int main(void)6 q* _  z6 D4 x4 w; j/ l/ b, Y
  2. {8 e4 J' \" ^1 G- a
  3.   ...
    . o/ c0 P( p. x' M  b
  4. if (FLASH_GetReadOutProtectionStatus()!=SET)//检查设置读保护与否
    " _" l8 u) s" d. t
  5.   {
    % g: I; p7 L/ k' b) T/ {
  6.     FLASH_Unlock();         //写保护时可以不用这句话,可用可不用4 V! c, T4 R7 ?6 M6 K  ]# q" L8 A( K
  7.     FLASH_ReadOutProtection(ENABLE);     //设置读保护
    1 \1 S, c& \) s$ q  G9 D% q
  8.   }1 K& V% J3 r2 B. t3 v4 f- u. V
  9.   ...2 e7 d5 H- ^) d" j- h
  10. while(1)
    $ ^: w$ Q# d/ D/ a
  11.   {+ P) @) z  ]4 g- c
  12.     ...
    9 U, G+ v- v& g: v6 [7 e1 E9 F
  13.   }
    ! z  P* j* ~. p0 e7 f; N  |
  14. }
复制代码

8 @3 r+ W" p3 c/ l; @
    上面的代码执行后,使用j-link就不能读出程序了,实现了代码读保护。需要注意的是,芯片读保护后无法再次烧写新的程序到Flash中,必须要解除读保护才可以。但是当解除读保护的时候STM32会自动擦除整个Flash,起到保护数据的作用。

2 O9 c( i- ^+ i
通过代码解除Flash保护
. T" y( g8 y9 v) F+ N+ _5 c; }. b" z6 ~

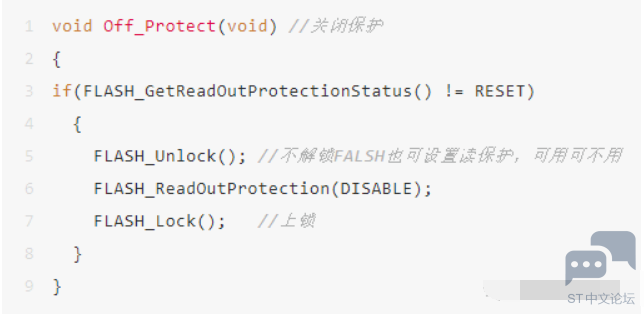

    解除读保护可以设置在按键里面,方便实现解锁,也可以设置在命令中。如下是解除读保护代码:
1 |' Y- |& v" C5 d& i  `9 J- z

8 v# x. A  v/ N6 j$ V. Q' |
    程序中设置一个按键或者命令,可以随时解除Flash的读保护,让芯片又可以重新烧录程序。如果没有留,还可以专门写一个程序,下载到RAM中去运行,用来解除读保护。
    注意:执行后,Flash会自动全部擦除。
  1. int main(void)8 _; A. I! \) Q" L! J
  2. {
    , H3 D' [( p( G  j
  3. Chip_Init();. a! E2 M, T. x/ Z0 H
  4.   FLASH_Unlock(); //不解锁FALSH也可设置读保护,可用可不用$ V5 Z5 J7 A5 U8 v: u5 k# l/ w
  5.   FLASH_ReadOutProtection(DISABLE);
    " ?4 Z$ l! P* c# g0 ^
  6. }
复制代码
/ W, v9 K8 H3 k5 _
通过ST-Link Utility来解除Flash保护

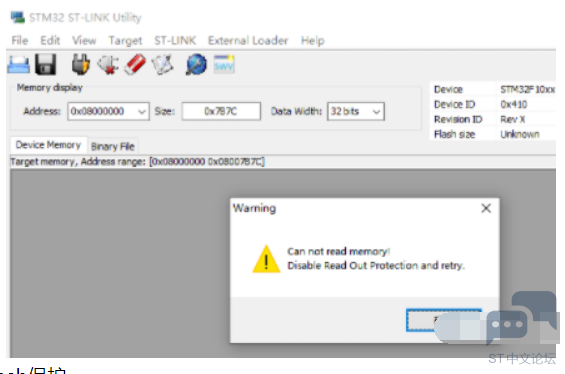

    在STLink连接目标板的情况下打开程序烧写软件ST-Link Utility,在菜单栏的Target下选择connect,因为这时候Flash已经被锁住了,能看到如下图所示的错误提示

5 ~% T: v- Q; C4 v) U: s5 v- n
& x) a& t  ]7 d- p9 q
    下面来操作如何解除Flash保护。
    请确保当前已经正确连接了STLink和目标板,在菜单栏Target里打开Option Bytes...选项,发现在这里Read Out Protection选项是Enable,这个表示无法通过SWD读取STM32内部Flash的程序。
7 f  a& n" ~; I9 f, D2 p/ Y

. L8 E; F1 s3 G0 x5 g8 _1 {
    将Read Out Protection选项设置为Disable,并点击Apply。

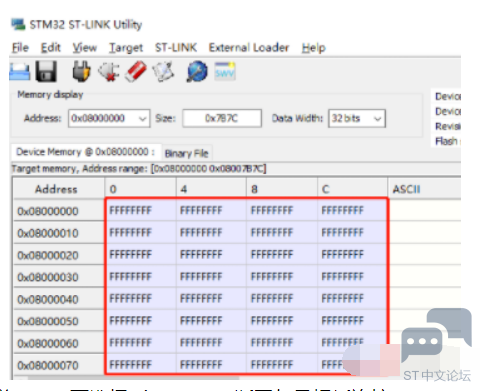

    这时候Flash已经成功解锁了,跟上文提到的解除Flash保护的结果一样,内部Flash已经被擦除了,如下图红框中所示。

2 {; A' E6 }* R2 e6 @  G
    完成以上步骤之后,在菜单栏Target下选择Disconnect断开与目标板连接。
    重新进入MDK,可以正常对目标板烧写程序了。

# g- t- ~* e6 `: d2 Y/ e8 J
通过ST-Link Utility来设置Flash保护
( d; t' C' a+ y+ t6 A' {/ Q; q

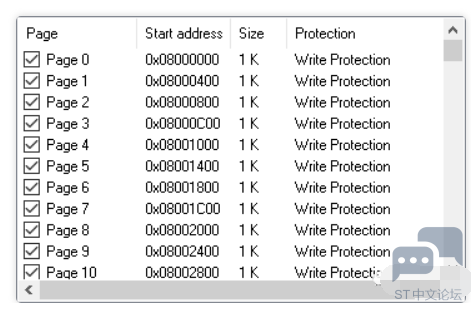

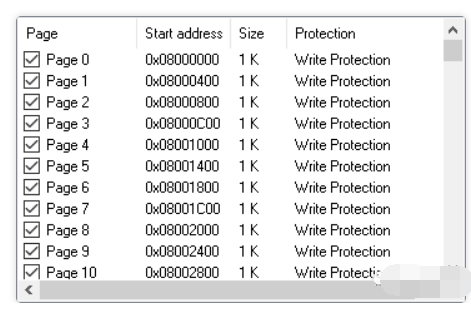

    在菜单栏Target里打开Option Bytes...选项,可以看到下面有Flash sector protection选项。选择Select all之后,发现所有Page的Protection项都已经变成Write Protection了,只要选择Apply选项就可以对Flash进行写保护,如上图所示。

" C1 q" @6 m# [) x4 r  |1 m  k( k. _
