文章简介:	概述STM32

Cortex-M3缩略语

AMBA:先进单片机总线架构 ADK:AMBA设计套件AHB：先进高性能总线 AHB-AP：AHB访问端口APB：先进外设总线 ARM ARM：ARM架构参考手册ASIC：行业领域专用集成电路 ATB ：先进跟踪总线BE8：字节不变式大端模式 CPI：每条指令的周期数DAP：调试访问端口 DSP：数字信号处理（器）DWT：数据观察点及跟踪 ETM：嵌入式跟踪宏单元FPB：闪存地址重载及断点 FSR：fault状态寄存器HTM：Core Sight AHB跟踪宏单元ICE：在线仿真器 IDE：集成开发环境IRQ：中断请求（通常是外中断请求）ISA：指令系统架构 ISR：中断服务例程ITM：仪器化跟踪宏单元 JTAG：连接点测试行动组（一个关于测试和调试接口的标准）LR：连接寄存器LSB：最低有效位MSB：最高有效位LSU：加载存储单元MCU：微控制器单元MPU：存储器保护单元MMU：存储器管理单元MSP：主堆栈指针NMI：不可屏蔽中断NVIC：嵌套向量中断控制器PC：程序计数器PPB：私有外设总线

数值

1. 4''hC , 0x123  都表示16进制数
2. #3表示数字3 (e.g., IRQ #3  就是指3号中断)
3. #immed_12表示一个12位的立即数
4. 寄存器位。通常是表示一个位段的数值，例如
bit[15:12]  表示位序号从15往下数到12，这一段的数值。

寄存器访问类型

R ：表示只读
W：表示只写
RW ：表示可读可写（前3条好像地球人都知道）
R/Wc ：表示可读，但是写访问将使之清 0

Cortex-M3芯片简介

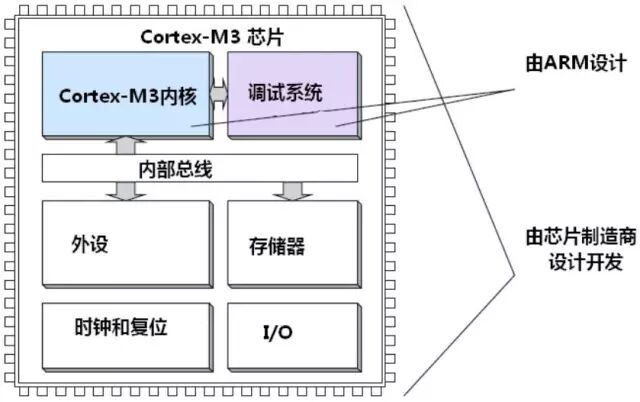

芯片的基本结构如下图：

在这个版本中，内核架构首次从单一款式变成3种款式：

款式A：设计用于高性能的“开放应用平台”——越来越接近电脑了
款式R：用于高端的嵌入式系统，尤其是那些带有实时要求的——又要快又要实时。
款式M：用于深度嵌入的，单片机风格的系统中
/ X& G0 \ I" i1 D9 g

Z' e) Y2 X' u% p

介绍：

A:用于高性能的“开放应用平台”，应用在那些需要运行复杂应用程序的处理器。支持大型嵌入式操作系统
R:用于高端的嵌入式系统，要求实时性的
M:用于深度嵌入的、单片机风格的系统中
: s. b1 S5 T& Q& R

3 P* X! H* y" B6 l4 f! Q$ P

Cortex-M3处理器的舞台

高性能+高代码密度+小硅片面积，使得CM3大面积地成为理想的处理平台，主要应用在以下领域：

低成本单片机
汽车电子
数据通信
工业控制
消费类电子产品
! [" d8 u: q {3 j4 [( z- t- T
% B% _8 a* G4 H

Cortex-M3概览
（1）简介
Cortex-M3是一个 32位处理器内核。内部的数据路径是 32位的，寄存器是 32位的，存储器接口也是 32 位的。CM3 采用了哈佛结构，拥有独立的指令总线和数据总线，可以让取指与数据访问并行不悖。这样一来数据访问不再占用指令总线，从而提升了性能。为实现这个特性， CM3内部含有好几条总线接口，每条都为自己的应用场合优化过，并且它们可以并行工作。但是另一方面，指令总线和数据总线共享同一个存储器空间（一个统一的存储器系统）。比较复杂的应用可能需要更多的存储系统功能，为此CM3提供一个可选的MPU，而且在需要的情况下也可以使用外部的 cache。另外在CM3中，Both小端模式和大端模式都是支持的。

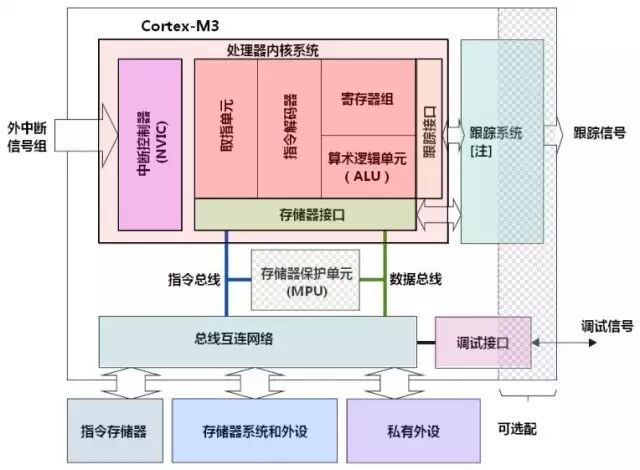

（2）Cortex-M3的简化图

（3）寄存器组

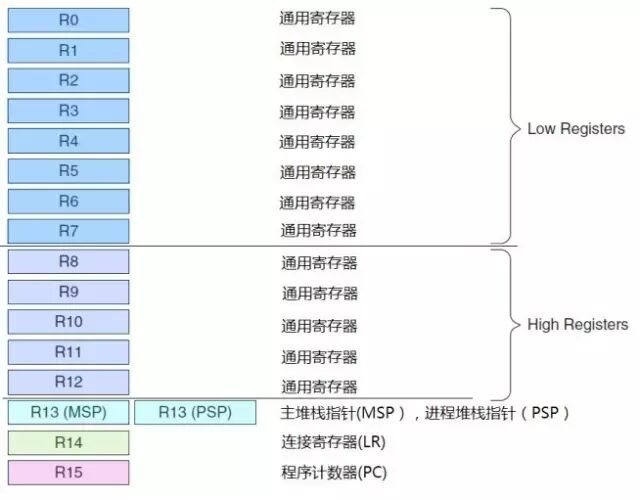

处理器拥有R0-R15的寄存器组，其中R13最为堆栈指针SP,SP有两个，但是同一时刻只能有一个可以看到，这就是所谓的“banked”寄存器。

R0-R12都是 32位通用寄存器，用于数据操作。但是注意：绝大多数 16位Thumb指令只能访问R0-R7，而 32位 Thumb-2指令可以访问所有寄存器。
Cortex-M3拥有两个堆栈指针，然而它们是 banked，因此任一时刻只能使用其中的一个。
主堆栈指针（MSP）：复位后缺省使用的堆栈指针，用于操作系统内核以及异常处理例程（包括中断服务例程）。
进程堆栈指针（PSP）：由用户的应用程序代码使用。堆栈指针的最低两位永远是0，这意味着堆栈总是4字节对齐的。
R14：连接寄存器--当呼叫一个子程序时，由R14存储返回地址。
R15：程序计数寄存器--指向当前的程序地址，如果修改它的值，就能改变程序的执行流（这里有很多高级技巧）。

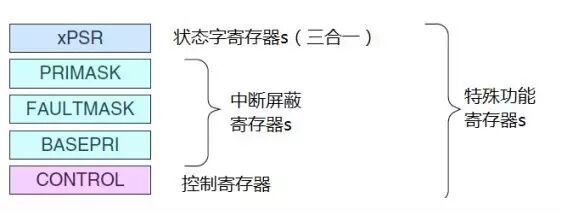

Cortex-M3还在内核水平上搭载了若干特殊功能寄存器，包括程序状态字寄存器组（PSRs）、中断屏蔽寄存器组（PRIMASK, FAULTMASK, BASEPRI）、控制寄存器（CONTROL）。

5 i' V: g3 Y& C1 D# x9 |# [ `9 ]) O3 q; j' C2 `, x

Cortex-M3处理器支持两种处理器的操作模式，还支持两级特权操作。
两种操作模式分别为：处理者模式和线程模式（thread mode）。引入两个模式的本意，是用于区别普通应用程序的代码和异常服务例程的代码——包括中断服务例程的代码。

Cortex-M3 的另一个侧面则是特权的分级——特权级和用户级。这可以提供一种存储器访问的保护机制，使得普通的用户程序代码不能意外地，甚至是恶意地执行涉及到要害的操作。处理器支持两种特权级，这也是一个基本的安全模型。

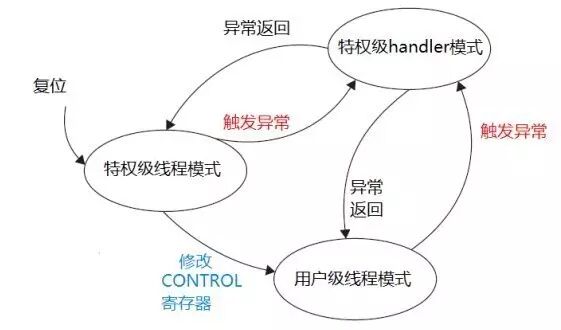

在 CM3 运行主应用程序时（线程模式），既可以使用特权级，也可以使用用户级；但是异常服务例程必须在特权级下执行。复位后，处理器默认进入线程模式，特权极访问。在特权级下，程序可以访问所有范围的存储器（如果有 MPU，还要在MPU规定的禁地之外），并且可以执行所有指令。
在特权级下的程序可以为所欲为，但也可能会把自己给玩进去——切换到用户级。一旦进入用户级，再想回来就得走“法律程序”了——用户级的程序不能简简单单地试图改写 CONTROL寄存器就回到特权级，它必须先“申诉”：执行一条系统调用指令(SVC)。这会触发SVC异常，然后由异常服务例程（通常是操作系统的一部分）接管，如果批准了进入，则异常服务例程修改 CONTROL寄存器，才能在用户级的线程模式下重新进入特权级。

事实上，从用户级到特权级的唯一途径就是异常：如果在程序执行过程中触发了一个异常，处理器总是先切换入特权级，并且在异常服务例程执行完毕退出时，返回先前的状态。

通过引入特权级和用户级，就能够在硬件水平上限制某些不受信任的或者还没有调试好的程序，不让它们随便地配置涉及要害的寄存器，因而系统的可靠性得到了提高。进一步地，如果配了 MPU，它还可以作为特权机制的补充——保护关键的存储区域不被破坏，这些区域通常是操作系统的区域。

(4)内建的嵌套向量中断控制器 Cortex-M3 在内核水平上搭载了一颗中断控制器——嵌套向量中断控制器 NVIC(Nested Vectored Interrupt Controller)。它与内核有很深的“亲密接触”——与内核是紧耦合的。NVIC提供如下的功能：

可嵌套中断支持
* \9 c3 K6 G& f
向量中断支持 # E3 j. R$ f1 [; Q0 ]! ~
动态优先级调整支持 % I& h0 g( r! V$ A
中断延迟大大缩短 * c+ ^& K5 x# s" N+ m; Z
中断可屏蔽
2 P* U& l) i! z6 s( x+ A
( x: V, h1 Q. {1 p! Q* T+ \7 n

可嵌套中断支持：可嵌套中断支持的作用范围很广，覆盖了所有的外部中断和绝大多数系统异常。外在表现是，这些异常都可以被赋予不同的优先级。当前优先级被存储在 xPSR 的专用字段中。当一个异常发生时，硬件会自动比较该异常的优先级是否比当前的异常优先级更高。如果发现来了更高优先级的异常，处理器就会中断当前的中断服务例程（或者是普通程序），而服务新来的异常——即立即抢占。
向量中断支持：当开始响应一个中断后，CM3会自动定位一张向量表，并且根据中断号从表中找出 ISR的入口地址，然后跳转过去执行。不需要像以前的 ARM那样，由软件来分辨到底是哪个中断发生了，也无需半导体厂商提供私有的中断控制器来完成这种工作。这么一来，中断延迟时间大为缩短。

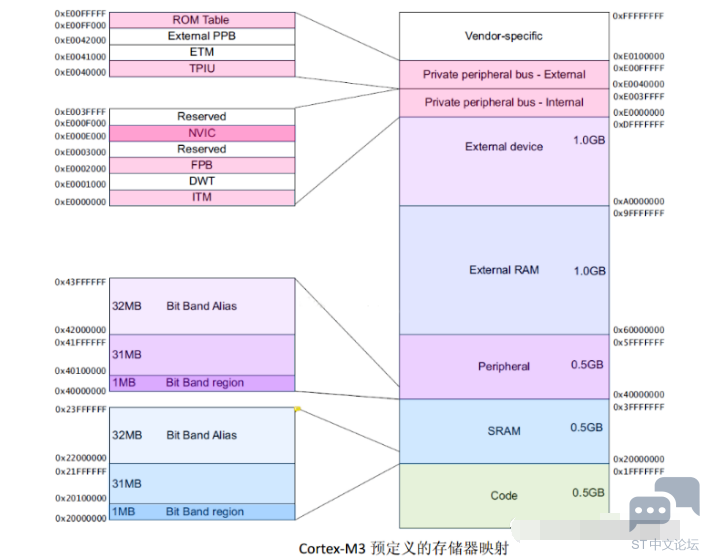

（5）存储器映射 Cortex-M3支持4G存储空间，具体分配如下图：

（6）总线接口 Cortex-M3内部有若干个总线接口，以使 CM3能同时取址和访内（访问内存），它们是：

指令存储区总线（两条） 5 e$ o* g) @/ u
系统总线 7 v0 W# F9 z9 R6 S7 @- E% f
私有外设总线
$ z4 T0 ]4 c! T. k r2 {

2 P/ ?0 @7 t6 o* X! u7 w

有两条代码存储区总线负责对代码存储区的访问，分别是 I-Code 总线和 D-Code 总线。前者用于取指，后者用于查表等操作，它们按最佳执行速度进行优化。

系统总线用于访问内存和外设，覆盖的区域包括 SRAM，片上外设，片外 RAM，片外扩展设备，以及系统级存储区的部分空间。          私有外设总线负责一部分私有外设的访问，主要就是访问调试组件。它们也在系统级存储区。
（7）存储器保护单元（MPU）
Cortex-M3有一个可选的存储器保护单元。配上它之后，就可以对特权级访问和用户级访问分别施加不同的访问限制。当检测到犯规（violated）时，MPU 就会产生一个 fault 异常，可以由fault异常的服务例程来分析该错误，并且在可能时改正它。
   MPU 有很多玩法。最常见的就是由操作系统使用 MPU，以使特权级代码的数据，包括操作系统本身的数据不被其它用户程序弄坏。MPU在保护内存时是按区管理的。它可以把某些内存 region设置成只读，从而避免了那里的内容意外被更改；还可以在多任务系统中把不同任务之间的数据区隔离。一句话，它会使嵌入式系统变得更加健壮，更加可靠。很多行业标准，尤其是航空的，就规定了必须使用 MPU来行使保护职能。

（8）Cortex-M3的简评

高性能
/ l2 v: }2 q; V; G7 j2 u6 \! ~

许多指令都是单周期的——包括乘法相关指令。并且从整体性能上，Cortex-M3比得过绝大多数其它的架构。指令总线和数据总线被分开，取值和访内可以并行不悖。
Thumb-2的到来告别了状态切换的旧世代，再也不需要花时间来切换于 32位 ARM状态和16位Thumb状态之间了。这简化了软件开发和代码维护，使产品面市更快。
Thumb-2指令集为编程带来了更多的灵活性。许多数据操作现在能用更短的代码搞定，这意味着 Cortex-M3的代码密度更高，也就对存储器的需求更少。
取指都按 32位处理。同一周期最多可以取出两条指令，留下了更多的带宽给数据传输。    Cortex-M3的设计允许单片机高频运行（现代半导体制造技术能保证 100MHz以上的速度）即使在相同的速度下运行，CM3的每指令周期数(CPI)也更低，于是同样的 MHz下可以做更多的工作；另一方面，也使同一个应用在 CM3上需要更低的主频。

先进的中断处理功能

X/ V4 @9 b2 [

内建的嵌套向量中断控制器支持240条外部中断输入。向量化的中断功能大大减少了中断延迟，因为不在需要软件去判断中断源。中断的嵌套也是在硬件水平上实现的，不需要软件代码来实现。
Cortex-M3在进入异常服务例程时，自动压栈了 R0-R3, R12, LR, PSR 和PC，并且在返回时自动弹出它们，这多清爽！既加速了中断的响应，也再不需要汇编语言代码了。
  NVIC支持对每一路中断设置不同的优先级，使得中断管理极富弹性。最粗线条的实现也至少要支持 8级优先级，而且还能动态地被修改。
优化中断响应还有两招，它们分别是“咬尾中断机制”和“晚到中断机制”。
有些需要较多周期才能执行完的指令，是可以被中断－继续的——就好比它们是一串指令一样。这些指令包括加载多个寄存器（LDM），存储多个寄存器（STM），多个寄存器参与的PUSH，以及多个寄存器参与的 POP。
除非系统被彻底地锁定，NMI（不可屏蔽中断）会在收到请求的第一时间予以响应。对很多安全-关键(safety-critical)的应用，NMI都是必不可少的（如化学反应即将失控时的紧急停机）。

总结
  以上内容总结了STM32的一些基本知识，希望能为STM32的学习打好基础。
