前言

如下图所示，在一个 GUI 显示应用中，TouchGFX 图像库会根据 GUI 显示的输入进行以下处理 :

收集 -> 更新 -> 渲染

& n* H8 r) @3 O5 |/ W4 J

在整个图形处理过程中，图像的数据(如 png/jpeg/font 等)会以像素字节流在 MCU 内部和外部传递。

: o! @6 t4 x% K3 D

2. 例程开发步骤如下

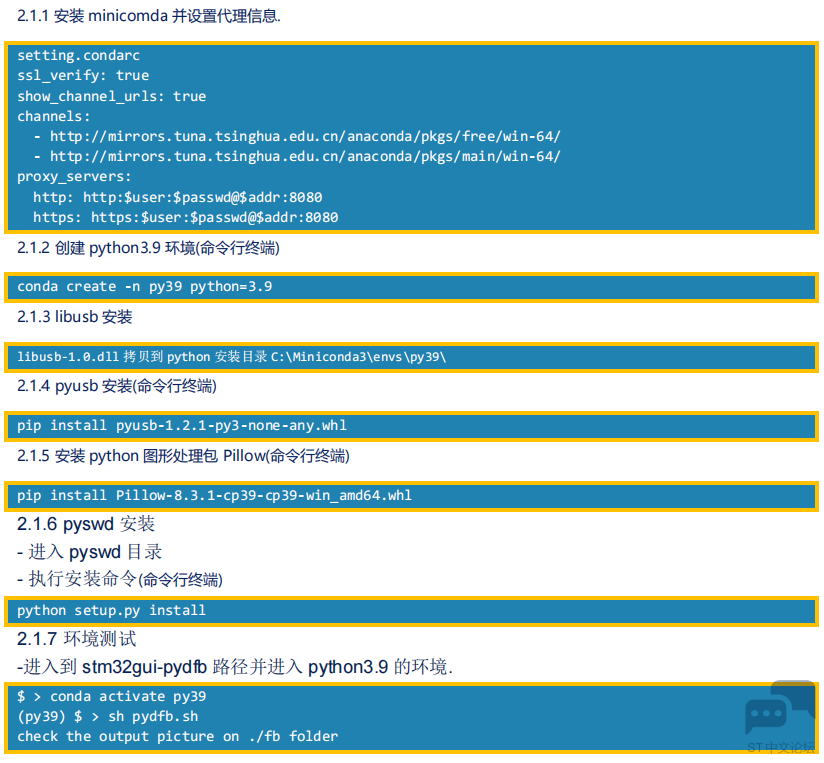

2.1 开发环境安装

2.2 目前支持的板子

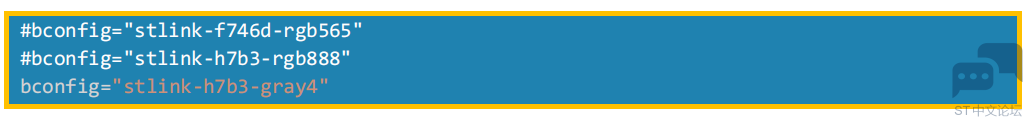

2.2 如何添加新的板子支持

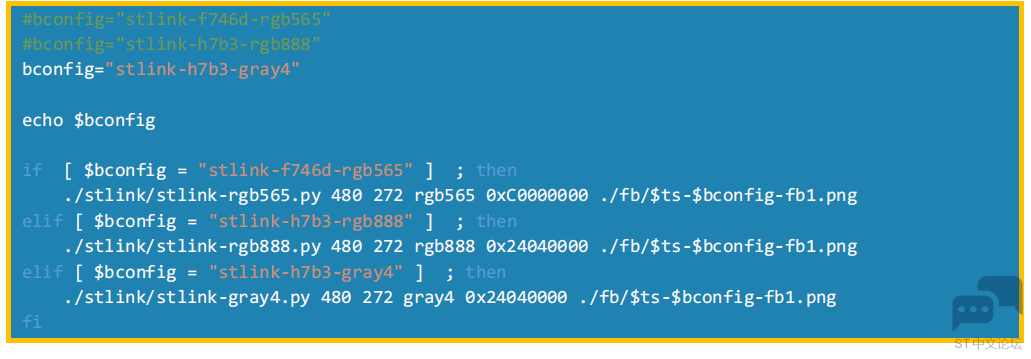

2.3.1 目前支持的像素格式为 RGB888/RGB565/GRAY4，分别对应 stlink 目录的三个脚本：

- stlink-rgb888.py

- stlink-rgb565.py

- stlink-gray4.py

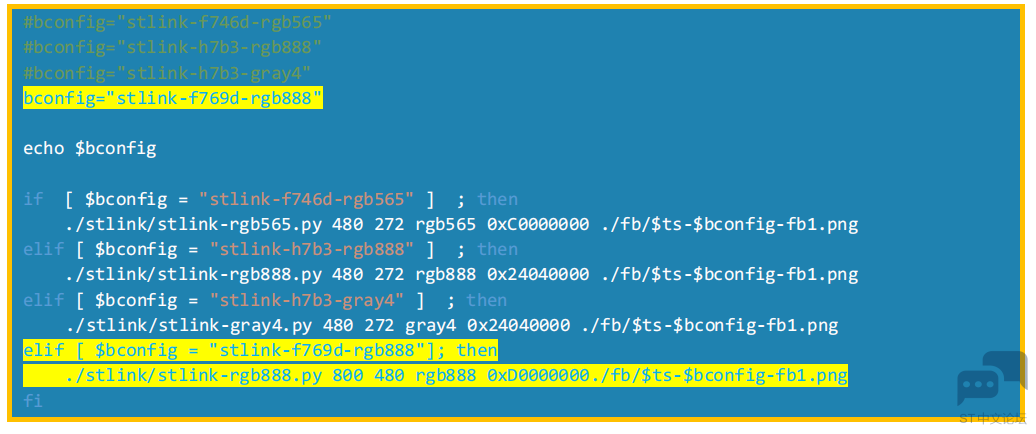

2.3.2 如果新增加的板子颜色格式为以上 3 种之一，则采用下面的方法添加，如以下参数：

- 颜色格式 RGB888

- 分辨率 : 800x480

- 图形缓存地址 :0xD0000000

- 板子名称为“f769d”
