概述

在这个项目中，我们将学习如何将 RTC 模块 DS3231 与 STM32（STM32F103C8 板）和 0.96 英寸 I2C OLED 显示器连接起来。然后使用 DS3231 实时时钟 (RTC) 模块来跟踪正确的时间和日期，并通过我们的核心控制器STM32F103C8 将时间和日期显示在 OLED 显示器上。
3 m+ J5 \+ @( m  l1 y
DS3231的替代 IC是DS1307。DS3231 RTC具有内置报警功能以及温度传感器，分辨率为 0.25，精度为 ±3°C。
- O: ^0 Y  D7 w+ O% a; h
材料清单
" L2 D9 c: A0 b( r* Y% `

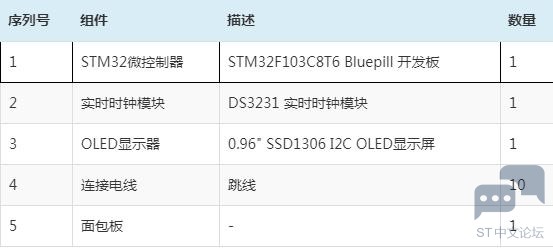

4 S- }: m' H  f以下是制作此项目所需的组件。所有组件都可以从亚马逊轻松购买。购买链接也给出了。

9 W* X% S7 [: k" P& c2 u

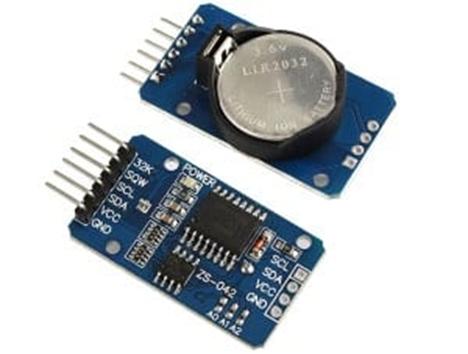

DS3231 实时时钟模块
/ N2 m7 H+ w1 n1 }1 v1 p& A

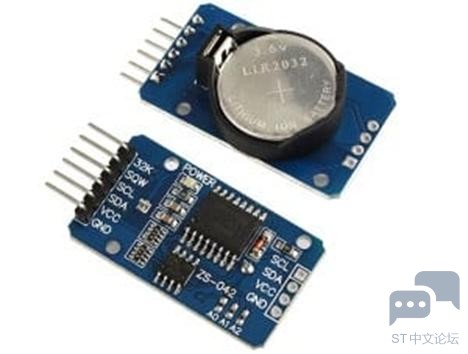

DS3231是一款低成本、极其精确的 IC实时时钟 (RTC)，具有集成的温度补偿晶体振荡器 (TCXO) 和晶体。该设备包含一个纽扣电池，用于在设备的主电源切断后保持准确的计时。
, c/ j% Y; Y  h5 D6 B

7 E, @# G' [5 \4 e3 ], ^0 Z
RTC 维护秒、分钟、小时、星期、日期、月份和年份信息。对于少于31 天的月份，月末的日期会自动调整，包括闰年的更正。时钟以24 小时制或12 小时制运行，具有低电平有效AM/PM指示器。提供了两个可编程的时间警报和一个可编程的方波输出。

) e* o- E5 O- W) J' [8 f精密的温度补偿电压基准和比较器电路监控 VCC 的状态，以检测电源故障，提供复位输出，并在必要时自动切换到备用电源。此外，低电平有效的 RST 引脚被监控为按钮输入，用于生成 P 复位。

+ Q4 W4 H4 ?% ~/ J5 w* \: Y, y主要特点：

1. 高度精确的 RTC 完全管理所有计时功能
2. 实时时钟计数秒、分、小时、月、月、星期和年，闰年补偿有效至 2100
3. 精度±2ppm，0°C 至 +40°C
4. 精度 ±3.5ppm，-40°C 至 +85°C
5. 数字温度传感器输出：±3°C 精度
6. 老化调整寄存器
4 X: H/ y& V, J$ Z7 j4 ?7. 低电平有效RST 输出/按钮复位去抖输入
8. 每天两次警报
9. 可编程方波输出信号
1 o0 K/ k+ T- c8 y6 s1 ^10. 简单的串行接口可连接到大多数微控制器
" S( S, r1 U5 |% F/ U; \* w11. 快速 (400kHz) I2C 接口
% n% a* s& C+ d. Q/ d3 a12. 用于连续计时的备用电池
13. 低功耗运行延长了备用电池的运行时间
) X/ D- m. h$ q% y14. 3.3V 运行
8 A" Z0 r* R- \+ C15. 工作温度范围：商业（0°C 至 +70°C）和工业（-40°C 至 +85°C）
16. Underwriters Laboratories (UL) 认可

) U, F: J- b! P% R  K) ?电路：
8 {: [0 S$ F% o' ]: V7 x) z+ l

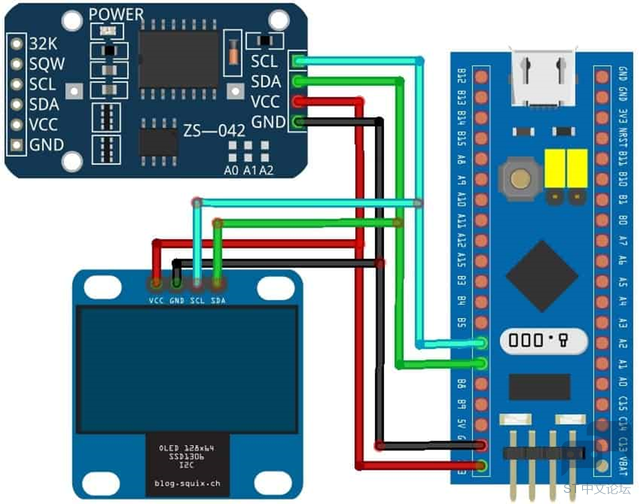

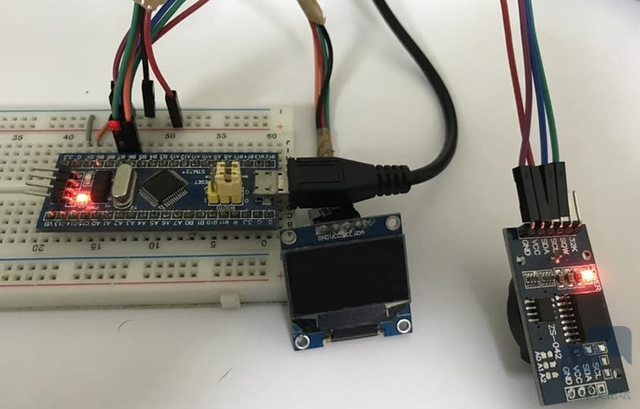

6 D) |" [8 k, Z$ a- T# R& P( p下面是连接 DS3231 模块与 STM32F103C8T6微控制器和 OLED 的电路图。连接相当简单。您也可以在面包板上组装电路。


4 l: |5 U; [5 {' n1 G
4 X% R5 L5 M: gDS3231 和 OLED 显示器都是 I2C 模块。所以我们只需要 2 个引脚进行连接。因此，将串行数据 (SDA) 引脚连接到 STM32F103C8 B7 引脚并将串行时钟 (SCL) 连接到 STM32F103C8 B6 引脚。通过 STM32F103C8 的 3.3V 引脚为 OLED 和 RTC 模块提供 3.3V。（DS3231 和 OLED 模块可以使用 5V 电源）。
, N) {' C4 E$ i( |4 D3 }7 e
9 M: g& _! T& h) n$ R' n4 f
4 u: ]# L9 O( H4 S
源代码/程序（略）
, l' [6 [- ~; ~- q6 p7 A+ d; u
STM32 & DS3231 RTC 模块的源代码是在 Arduino IDE 上编写的。您需要在 Arduino IDE 上安装 STM32 开发板库。您可能需要导入或安装一些库。

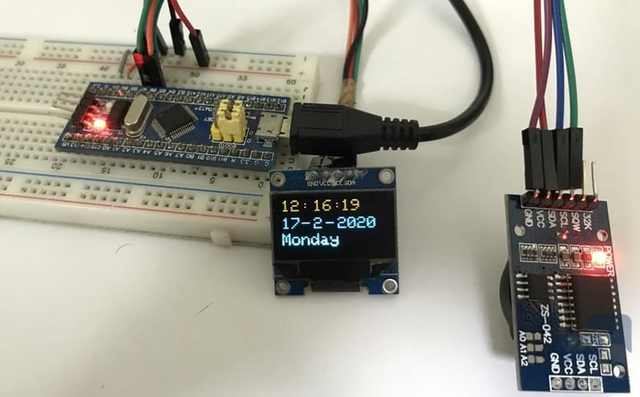

9 a. U" ~+ W1 P/ D; k* I( e上传代码后，RTC 模块将开始工作。时间和日期将显示在 OLED 显示屏中。不需要其他设置，也不需要任何额外的按钮或开关。
