STM32三种启动模式    下好程序后，重启芯片时，SYSCLK的第4个上升沿，BOOT引脚的值将被锁存，这就是所谓的启动过程。    STM32上电或者复位后，代码区始终从0x00000000开始，其实就是将存储空间的地址映射到0x00000000中。三种启动模式如下：

• 从主闪存存储器启动，将主Flash地址0x08000000映射到0x00000000，这样代码启动之后就相当于从0x08000000开始。主闪存存储器是STM32内置的Flash，作为芯片内置的Flash，是正常的工作模式。一般我们使用JTAG或者SWD模式下载程序时，就是下载到这个里面，重启后也直接从这启动程序。
• 从系统存储器启动。首先控制BOOT0、BOOT1管脚，复位后，STM32与上述两种方式类似，从系统存储器地址0x1FFF F000开始执行代码。系统存储器是芯片内部一块特定的区域，芯片出厂时在这个区域预置了一段Bootloader，就是通常说的ISP程序。这个区域的内容在芯片出厂后没有人能够修改或擦除，即它是一个ROM区。启动的程序功能由厂家设置。系统存储器存储的其实就是STM32自带的bootloader代码。
• 从内置SRAM启动，将SRAM地址0x20000000映射到0x00000000,这样代码启动之后就相当于从0x20000000开始。内置SRAM，也就是STM32的内存，既然是SRAM，自然也就没有程序存储的能力了，这个模式一般用于程序调试。假如我只修改了代码中一个小小的地方，然后就需要重新擦除整个Flash，比较的费时，可以考虑从这个模式启动代码，用于快速的程序调试，等程序调试完成后，在将程序下载到SRAM中。

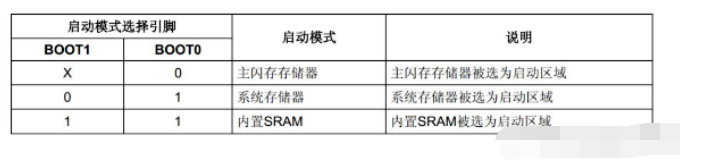

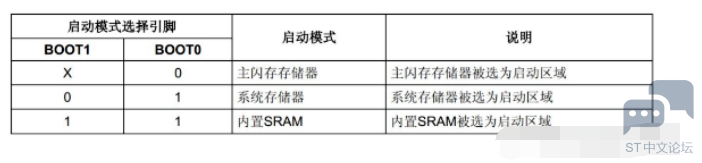

    用户可以通过设置BOOT1和BOOT0引脚的状态，来选择在复位后的启动模式。STM32三种启动模式对应的存储介质均是芯片内置的，如下图：

: n) Y$ E! ~) h

0 ^* t) ~6 i! z& [串口下载程序原理
1 ]7 Z* M4 n3 @# d0 a% j6 m7 D    从系统存储器启动，这种模式启动的程序功能是由厂家设置的。一般来说，这种启动方式用的比较少。系统存储器是芯片内部一块特定的区域，STM32在出厂时，由ST在这个区域内部预置了一段BootLoader，也就是我们常说的ISP程序，这是一块ROM，出厂后无法修改。
$ L3 \' E, l' i* R    一般来说，我们选用这种启动模式时，是为了从串口下载程序，因为在厂家提供的BootLoader中，提供了串口下载程序的固件，可以通过这个BootLoader将程序下载到系统的Flash中。
: X- H( B" G; ^: e8 Z2 Z    这个下载方式需要以下步骤：

• 将BOOT0设置为1，BOOT1设置为0，然后按下复位键，这样才能从系统存储器启动BootLoader；
• 在BootLoader的帮助下，通过串口下载程序到Flash中；
• 程序下载完成后，又有需要将BOOT0设置为GND，手动复位，这样，STM32才可以从Flash中启动。
•



从汇编代码分析STM32启动过程

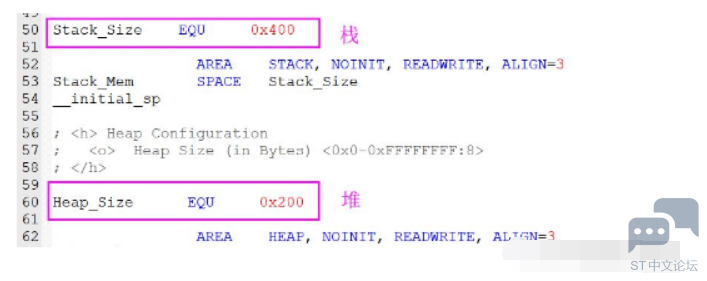

5 Z1 K4 Z& c6 {6 ~7 N1 p    STM32的启动文件与编译器有关，不同编译器，它的启动文件不同。虽然启动文件（汇编）代码各有不同，但它们原理类似，都属于汇编程序。拿基于MDK-ARM的启动文件来举例，说一下要点内容。在基于MDK的启动文件开始，有一段汇编代码是分配堆栈大小的。

4 d( V" Q1 W. `# ?7 }

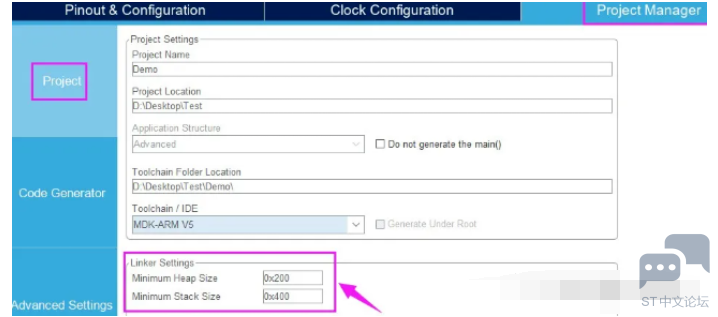

/ K3 L0 I" N7 h    这里重点知道堆栈数值大小就行。还有一段AREA（区域），表示分配一段堆栈数据段。可以使用STM32CubeMX对上面的数值大小进行配置：

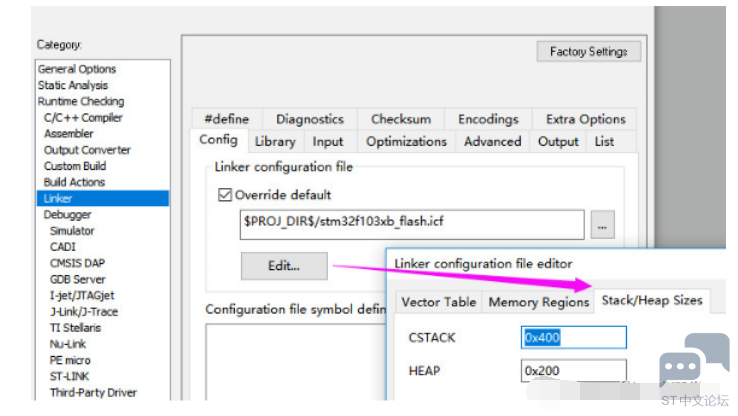

    在IAR中，是通过工程配置堆栈大小：
& T5 I- H: I7 n1 _+ g
8 e- \& r9 H) u( u8 }& Z

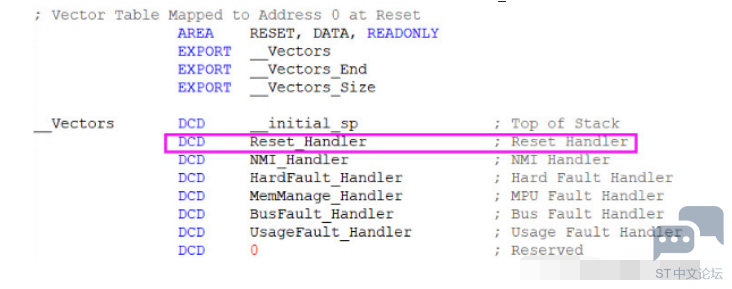

    看下面的汇编代码，程序上电之后，是跳到Reset_Handler这个位置。
! t+ P  V1 X: y8 _1 C

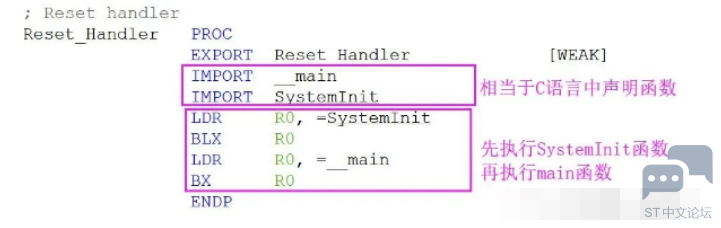

    知道代码是从Reset_Handler开始执行，再来看如下Reset_Handler汇编代码。在启动的时候，执行了SystemInit这个函数。

    执行完SystemInit函数，初始化了系统时钟，之后跳转到main函数执行。
8 _, D- S% z  ?0 c
