【经验分享】STM32CubeMX-ADC数据采集

[复制链接]
STMCU小助手 发布时间:2022-6-26 12:13
ADC(Analog-to-Digital Converter)模数转换器


/ U2 y. P; k7 Y

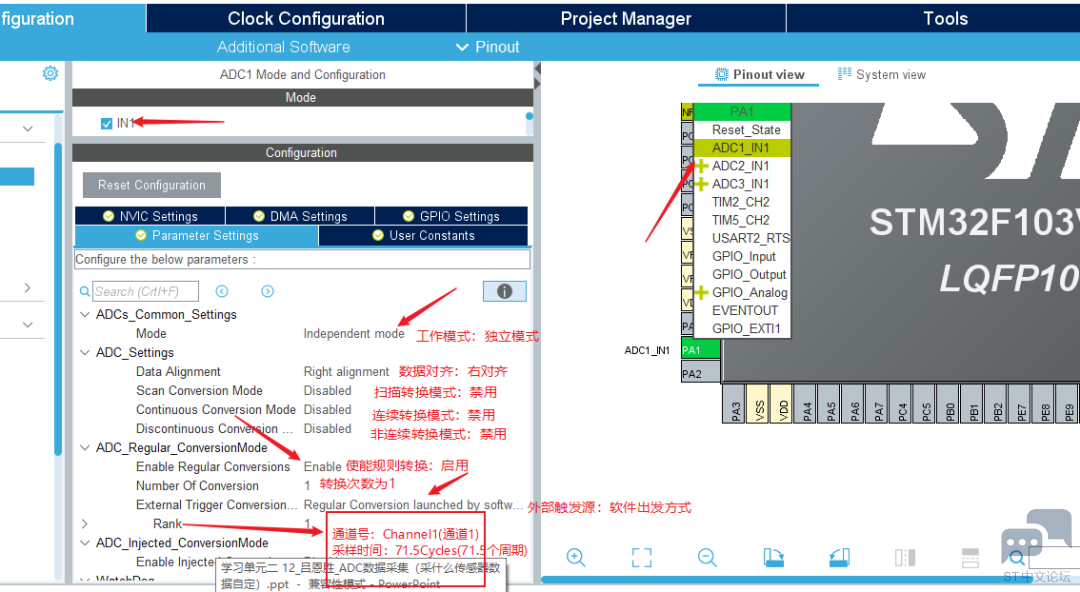

ADC外设的工作参数配置

5 \) X. o/ v3 T7 [

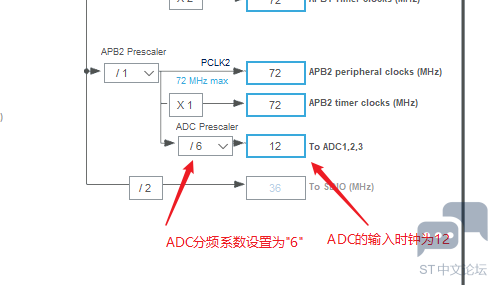

ADC外设的工作参数配置

) I0 v$ l" ^. H( `

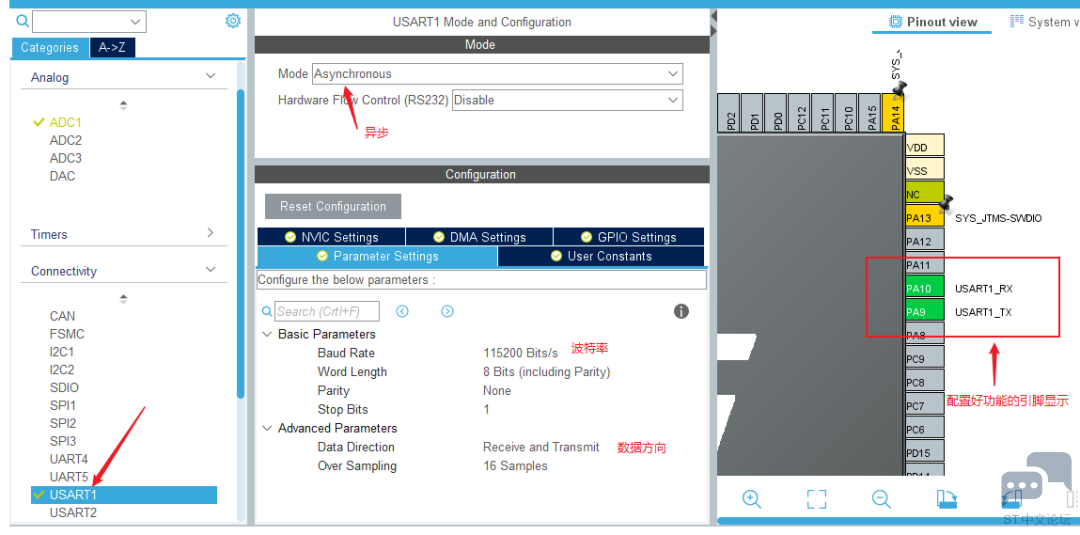

配置USART外设的工作参数

5 |! n/ Y* P+ R
生成代码
    在main.c文件中设置所需变量,
  1. /* USER CODE BEGIN PV */
    + ?& [$ K+ E$ A: x& T- H
  2. // ADC转换值存放
    6 o: C, e; l, U, B: T- A
  3. uint16_t adc_value = 0;/ E- n3 o: }; N7 K; {- j
  4. // 电压值
    $ p# K' n% z, Q* ^  ?5 H6 R' H& v
  5. float voltage = 0.0;8 d9 D+ `7 d# D7 |5 L) C& Z' m
  6. // 电压值结果显示
    . t  N" @4 u" z% L: v7 q! s) L, v
  7. char voltString[50] = {0};
    2 F2 Q6 s7 J3 C) Z
  8. /* USER CODE END PV */
复制代码
2 n$ O& m9 ?6 L) z3 B2 J% l
    在while循环里,
  1. while (1)
    ( |/ a4 n! V8 M0 {" E* O
  2.   {
    4 @5 |: N( A% M* [! a5 u! K
  3.         // 启动ADC转换+ k) m0 g0 @% t, b
  4.         HAL_ADC_Start(&hadc1);
    3 w1 M( ^( f! Q
  5.         // 等待转换完成,第二个参数表示超时时间,单位ms3 h, I4 K/ f4 H# U
  6.         HAL_ADC_PollForConversion(&hadc1, 100);" r* Y, w6 S, ^
  7.         // 为换取ADC状态" Q4 L4 j: E$ A. _8 ^
  8.         adc_value = HAL_ADC_GetValue(&hadc1);3 H. d& U8 y( C- s. ~) Z! ^) w4 d
  9.         // 采取的右对齐除以2的12次方,参考电压为3.3V" o# _" W& l% r* Z/ b
  10.         voltage = (float)adc_value / 4096 * 3.3;
    5 [7 e7 R. x2 R# r  i  X
  11.         sprintf(voltString, "²É¼¯µ½µÄµçѹֵΪ: %.2f V", voltage);  G/ M$ `" |% X! p
  12.         printf("%s\r\n", voltString);
    . a0 \# H. Q! @/ R* P9 i1 i4 q
  13.         HAL_Delay(1000);9 c" j5 E- A) {* ?$ y
  14.     /* USER CODE END WHILE */
    2 p' V) a% n( X: P" r2 @, q
  15. 6 G0 t& {# ?$ Q# T6 f5 q
  16.     /* USER CODE BEGIN 3 */2 x! H1 }  Y) N( s
  17.   }
复制代码
/ ]4 j; C7 e  K  c% e
    在USART.c添加,
  1. #include "usart.h"
    / O1 u4 C- Z, y2 w4 l

  2. % o4 ^2 {2 J) L# p2 P
  3. int fputc(int ch, FILE *f)' G. c2 K- R$ x! m
  4. {
    ) J2 ~# ~: p5 B- y
  5.     HAL_UART_Transmit(&huart1, (uint8_t *)&ch, 1, 0xFFFF);
    # e) O1 ~+ F) Y, J
  6.     return ch;- W+ D$ T( h5 O/ F7 L' e
  7. }
复制代码
. d5 n& R  v/ l' V) M0 g# a) `
    在USART.h添加,
  1. #include "main.h"
    ; X4 c$ e* ^8 m' F: O6 t$ m- \
  2. #include <stdio.h>
复制代码

/ ?7 j% K- s- |
