【经验分享】STM32实例-STM32中断系统

[复制链接]
STMCU小助手 发布时间:2022-7-1 11:18
    STM32 中断非常强大,几乎每个外设都可以产生中断,因此这里我们单独来介绍它,为后面介绍外设中断做铺垫。

' G0 V' k; E( u4 h9 S+ G# m5 L. ~
中断概念
    在学习 51 单片机时,我们就接触过中断,中断其实就是当 CPU 执行程序时,由于发生了某种随机的事件(外部或内部),引起 CPU 暂时中断正在运行的程序,转去执行一段特殊的服务程序(中断服务子程序或中断处理程序),以处理该事件,该事件处理完后又返回被中断的程序继续执行,这一过程就称为中断,引发中断的称为中断源。比如:看电视时突然门铃响,那么门铃响就相当于中断源。

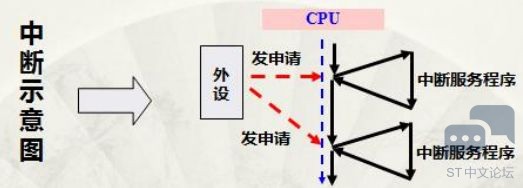

    有些中断还能够被其他高优先级的中断所中断,那么这种情况又叫做中断的嵌套。中断示意图如下图所示。

9 k; t( `; Q5 n) y6 Y( z+ r0 x: @
$ x- J+ j0 d9 g: i( p
    Crotex-M3 内核支持 256 个中断,其中包含了 16 个内核中断和 240 个外部中断。但 STM32 并没有使用 M3 内核的全部东西,而是只用了它的一部分。STM32F10x 芯片有 84 个中断通道,包括 16 个内核中断和 68 个可屏蔽中断,对于STM32F103系列芯片只有60个可屏蔽中断, 在 STM32F107 系列才有 68 个。
    除了个别异常的优先级被定死外,其它异常的优先级都是可编程的。这些中断通道已按照不同优先级顺序固定分配给相应的外部设备。从 STM32F10x 中文参考手册的中断向量表可以知道具体分配到那些外设,这里只截取一部分,如需了解更详细可参考《STM32F10x 中文参考手册》-9 中断和事件章节内容,中断向量表如下图所示。
; J8 ?) M& e9 ]# X  }

( q; Z( s# m3 m! B# }( _0 w7 ~
NVIC介绍
    NVIC 英文全称是 Nested Vectored Interrupt Controller,中文意思就是嵌套向量中断控制器,它属于 M3 内核的一个外设,控制着芯片的中断相关功能。
    由于 ARM 给 NVIC 预留了非常多的功能, 但对于使用 M3 内核设计芯片的公司可能就不需要这么多功能,于是就需要在 NVIC 上裁剪。ST 公司的 STM32F103 芯片内部中断数量就是 NVIC 裁剪后的结果。
    上面说到 NVIC 控制着芯片的中断相关功能, 那么肯定有很多对应的寄存器,在固件库 core_cm3.h 文件内定义了一个 NVIC 结构体,里面定义了相关寄存器,如下:
  1. typedef struct/ L  ?5 e: `# r4 c& W; Q+ M
  2. {, L4 ]$ s: P& s0 R, T6 ?- G8 Q
  3.   __IO uint32_t ISER[8]; //中断使能寄存器1 G+ c  Y# ?" r& h$ C
  4.   uint32_t RESERVED0[24];
    % j/ _8 F6 D) ?
  5.   __IO uint32_t ICER[8]; //中断清除寄存器
    . ]. V+ B6 q" D# p
  6.   uint32_t RSERVED1[24];
    7 W+ F0 ^, B1 z( e9 }
  7.   __IO uint32_t ISPR[8]; //中断使能悬起寄存器  c+ {1 f- J2 X5 `0 G
  8.   uint32_t RESERVED2[24];
    # q5 |7 q: F$ l+ N) l& f
  9.   __IO uint32_t ICPR[8]; //中断清除悬起寄存器
    ! \- M) Q) X! d9 P
  10.   uint32_t RESERVED3[24];
    - R+ i- r5 n+ Q$ b3 V7 Z2 n
  11.   __IO uint32_t IABR[8]; //中断有效位寄存器# W4 _) G; t* D( h% o
  12.   uint32_t RESERVED4[56];
    $ {5 d! F4 B2 X* l' F3 a" d7 Y
  13.   __IO uint8_t IP[240]; //中断优先级寄存器
    * P2 j3 Q$ j7 U; t
  14.   uint32_t RESERVED5[644];
    6 ?7 z# s/ Q, m( O1 P% s
  15.   __O uint32_t STIR; //软件触发中断寄存器
    ( p& B  I% ?2 [0 L
  16. } NVIC_Type;
复制代码

. E9 y3 J0 ]4 @' w: O/ F
    在配置中断时,我们通常使用的只有 ISER、 ICER 和 IP 这三个寄存器,
ISER 是中断使能寄存器,ICER 是中断清除寄存器,IP 是中断优先级寄存器。
    在固件库 core_cm3.h 文件后面,还提供了一些对 NVIC 操作的库函数,这些函数都是遵循 CMSIS 标准, 所以只要是基于 Cortex-M3 内核的芯片都可以用这些函数来操作 NVIC,只不过我们很少这样做,甚至不使用这些函数,因为在后面我们会有更简单的办法来配置中断。至于这些函数内容,大家如果有兴趣的话,可以打开我们库函数版本任意程序,找到 core_cm3.h 文件查看即可。

2 F* p5 p+ g8 O& c7 K2 ~
中断优先级
    前面说了 STM32F103 芯片支持 60 个可屏蔽中断通道,每个中断通道都具备自己的中断优先级控制字节(8 位,理论上每个外部中断优先级可以设置为0-255,数值越小,优先级越高。但是 STM32F103 中只使用 4 位,高 4 位有效),用于表达优先级的高 4 位又被分组成抢占式优先级和响应优先级, 通常也把响应优先级称为“亚优先级”或“副优先级”,每个中断源都需要被指定这两种优先级。
    高抢占式优先级的中断事件会打断当前的主程序或者中断程序运行, 俗称中断嵌套。在抢占式优先级相同的情况下,高响应优先级的中断优先被响应。当两个中断源的抢占式优先级相同时,这两个中断将没有嵌套关系,当一个中断到来后,如果正在处理另一个中断,这个后到来的中断就要等到前一个中断处理完之后才能被处理。如果这两个中断同时到达,则中断控制器根据他们的响应优先级高低来决定先处理哪一个;如果他们的抢占式优先级和响应优先级都相等,则根据他们在中断表中的排位顺序决定先处理那一个,越靠前的先执行。
    STM32F103 中指定中断优先级的寄存器位有 4 位,这 4 位的分组方式如图所示:
/ H3 x2 e0 S. f2 e
8 K& Y  C1 ?6 \) S; J
    第 0 组:所有 4 位用于指定响应优先级
    第 1 组:最高 1 位用于指定抢占式优先级,最低 3 位用于指定响应优先级
    第 2 组:最高 2 位用于指定抢占式优先级,最低 2 位用于指定响应优先级
    第 3 组:最高 3 位用于指定抢占式优先级,最低 1 位用于指定响应优先级
    第 4 组:所有 4 位用于指定抢占式优先级
    设置优先级分组可调用库函数 NVIC_PriorityGroupConfig()实现,有关
NVIC 中断相关的库函数都在库文件 misc.c 和 misc.h 中,所以当使用到中断时 , 一 定 要 记 得 把 misc.c 和 misc.h 添 加 到 工 程 组 中 。
    NVIC_PriorityGroupConfig()函数代码如下:
  1. void NVIC_PriorityGroupConfig(uint32_t NVIC_PriorityGroup)" v3 M8 s0 D0 ?: [0 l3 [
  2. {# s; i7 c, Y: N4 s9 K
  3.   /* Check the parameters */9 b7 R2 W# D* k, e
  4.   assert_param(IS_NVIC_PRIORITY_GROUP(NVIC_PriorityGroup));
    . {  O; g! o; y
  5.   /* Set the PRIGROUP[10:8] bits according to NVIC_PriorityGroup value */
    0 l5 P6 W1 }% C& N% e' @4 z- e
  6.   SCB->AIRCR = AIRCR_VECTKEY_MASK | NVIC_PriorityGroup;, Q% [6 k* [% I+ J5 V# S
  7. }
复制代码

( x$ D, J( g  p1 W
    NVIC_PriorityGroupConfig 函数带一个形参用于中断优先级分组,该值范围可以是 NVIC_PriorityGroup_0-NVIC_PriorityGroup_4,对应优先级与占用的位数信息如下:

" r" B% l; Q4 g5 t/ z
, T# m- n6 K6 E. A9 C
    函数内最终将分组值给 SCB->AIRCR,说明控制中断优先级寄存器是内核外设 SCB 的 AIRCR 寄存器的 PRIGROUP[10:8]位。
) O; Z* U& _0 w' P8 e
中断配置
    前面讲解了那么多中断知识, 如果大家不理解也没有关系, 我们会应用即可,等到后面 STM32 熟练了,再回过头深入了解自然就会明白。要使用中断我们就需要先配置它,通常都需经过这几步:
(1)使能外设某个中断,这个具体是由外设相关中断使能位来控制,比如
定时器有溢出中断,这个可由定时器的控制寄存器中相应中断使能位来控制。
(2)设置中断优先级分组,初始化 NVIC_InitTypeDef 结构体,设置抢占
优先级和响应优先级,使能中断请求。
    NVIC_InitTypeDef 结构体如下:
  1. typedef struct+ G8 w1 P- a4 ?! G5 F# i
  2. {3 Z4 h7 i% z! q8 q
  3.   uint8_t NVIC_IRQChannel; //中断源
    9 _. C4 Y2 @) `  Z& ^! `
  4.   uint8_t NVIC_IRQChannelPreemptionPriority; //抢占优先级
    . j( Z! l7 |. r6 t- X/ ]$ A
  5.   uint8_t NVIC_IRQChannelSubPriority; //响应优先级
    ( w! }# b& a, V4 Q
  6.   FunctionalState NVIC_IRQChannelCmd; //中断使能或失能
    0 O, G4 X6 b- K4 p' V
  7. } NVIC_InitTypeDef;
复制代码
' S! d; `  H- T8 E9 |2 d6 f
    下面我们对 NVIC_InitTypeDef 结构体成员进行一下简单介绍。
    1.NVIC_IRQChannel:
    中断源的设置,不同的外设中断,中断源不一样,自然名字也不一样,所以名字不能写错,否则不会进入中断。中断源放在
stm32f10x.h 文件的 IRQn_Type 结构体内,由于内容太多,这里就不复制所有中断源,只截取一部分,如下:
  1. " S4 U1 M' F5 n% y' W# `2 Y/ V& _
  2. typedef enum IRQn
    . a- W$ w  u1 q7 @  i& w7 J8 b
  3. {0 `! n5 t9 x) `# A0 _" d( [7 n; c
  4.   //Cortex-M3 处理器异常编号
    9 d6 G/ p1 k  b: X! s
  5.   NonMaskableInt_IRQn = -14,
    ! l  v4 w, d  z' M: t1 k
  6.   MemoryManagement_IRQn = -12,
      k. X/ k1 t1 D$ U
  7.   BusFault_IRQn = -11,
    4 ^2 Z* @0 W; E
  8.   UsageFault_IRQn = -10,
    8 D7 w1 p0 k) @" I" @* `
  9.   SVCall_IRQn = -5,
      j1 h. @# K, P/ Q& d( V2 r
  10.   DebugMonitor_IRQn = -4,
    9 J8 Y$ a7 G" F
  11.   PendSV_IRQn = -2,4 v) m: H3 H, F: N- s4 {3 k
  12.   SysTick_IRQn = -1,
    ' C4 k4 ?! k% ?! l/ a/ W
  13.   //STM32 外部中断编号+ N# [0 _: P7 D. E% T  q1 l9 i
  14.   WWDG_IRQn = 0,. R* Q$ w7 S; @$ @
  15.   PVD_IRQn = 1,
    % p* e7 A8 C% }( U! {5 j
  16.   TAMP_STAMP_IRQn = 2,& r: [. |( h: l6 i3 a$ |- C8 i
  17.   // 限于篇幅,中间部分代码省略,具体的可查看库文件 stm32f10x.h( s1 @6 U; q1 e- b; L1 U1 I
  18.   DMA2_Channel2_IRQn = 57,4 A0 |& F* O% [' W; q3 G* @# \
  19.   DMA2_Channel3_IRQn = 58,
    1 d; A, C' _4 U$ y1 r
  20.   DMA2_Channel4_5_IRQn = 59/ Q$ y2 k& f7 r5 ]0 n/ W+ s, q1 x0 j8 Z
  21. }IRQn_Type;
复制代码

8 \4 V0 X/ H- N# ~/ z
2.NVIC_IRQChannelPreemptionPriority:
    抢占优先级,具体的值要根据优先级分组来确定,可以参考前面中断优先级分组内容。
3.NVIC_IRQChannelSubPriority:
    响应优先级,具体的值要根据优先级分组来确定,可以参考前面中断优先级分组内容。
4.NVIC_IRQChannelCmd:
    中断使能/失能设置,使能配置为 ENABLE,失能配置为 DISABLE。
(3)编写中断服务函数
    配置好中断后如果有触发,即会进入中断服务函数,那么中断服务函数也有固定的函数名,可以在 startup_stm32f10x_hd.s 启动文件查看,启动文件提供的只是一个中断服务函数名,具体实现什么功能还需要我们自己编写,可以将中断服务函数放在 stm32f10x_it.c 文件内,也可以放在自己的应用程序中。通常我们把中断函数放在应用程序中。这里提醒一下大家,不要任意修改中断服务函数名,因为启动文件内中断服务函数名已经固定,如果要修改,你还必须在启动文件内把原中断函数修改。
$ t; ^. _! s; t; ?2 @! ]+ h, }) n8 P
