数码管显示
; a# F0 t; o* a. c" p8 K) c1.模块引脚
* G+ A% Q9 d5 D8 v; C# [SER->PA1、RCLK->PA2、SCK->PA3

2 v) {8 J$ k# F; ~! k. ?/ Q0 ?2.Cubemx实现的配置


, m  t5 `  x6 _: W0 b& E
* a( Y" r# N5 l& c3.生成工程
1.段码宏定义
; v6 r% W& Z# q' m, q% X: r6 E. @

1. const uint8_t Seg7[17] = { 0x3f,0x06,0x5b,0x4f, 0x66,0x6d,0x7d,0x07,0x7f,0x6f,0x77,0x7c, 0x39,0x5e,0x79,0x71,0x00};

复制代码

2.数码管显示程序
逻辑理解较易，此处不做解析
2 G1 [* h$ H' B- X9 Z9 B! b$ j

1. void  SEG_Display(uint8_t SET1,uint8_t SET2,uint8_t SET3)
   0 q9 _4 \! X% X. M1 z$ r! R  Y* l
2. {

3.         uint8_t SEG_Flag,i;
   ) D. f& X" ^0 D2 c
4.         SEG_Flag = Seg7[SET3];

5.         for(i = 0; i < 8; i++)

6.         {

7.                 if(SEG_Flag & 0x80)
   / t/ h3 c8 l9 J  @
8.                 {

9.                         HAL_GPIO_WritePin(GPIOA,GPIO_PIN_1,GPIO_PIN_SET);
   $ H  `  ]1 G2 @
10.                 }

11.                 else
    % K! b7 v& x$ v) x/ p# m' H
12.                         HAL_GPIO_WritePin(GPIOA,GPIO_PIN_1,GPIO_PIN_RESET);

13.                 HAL_GPIO_WritePin(GPIOA,GPIO_PIN_3,GPIO_PIN_SET);
    & G' H1 K3 Y9 Q" z! w2 E/ _
14.                 SEG_Flag <<= 1;

15.                 HAL_GPIO_WritePin(GPIOA,GPIO_PIN_3,GPIO_PIN_RESET);
    ! c3 I* Q0 T& W! h  m/ B2 O
16.         }

17.

18.         SEG_Flag = Seg7[SET2];
    5 W4 `$ v. |. `( x9 T! X6 J
19.         for(i = 0; i < 8; i++)
    # P& V6 a6 [1 m0 `
20.         {

21.                 if(SEG_Flag & 0x80)
    & N; p6 q+ n+ @! a6 b3 c  h. I1 m
22.                 {

23.                         HAL_GPIO_WritePin(GPIOA,GPIO_PIN_1,GPIO_PIN_SET);

24.                 }
    3 L9 J# z1 R( X0 M5 a
25.                 else
    ! ?  a8 N" e6 e) o' s
26.                         HAL_GPIO_WritePin(GPIOA,GPIO_PIN_1,GPIO_PIN_RESET);
    " s4 q; D9 @7 ?% q- z, j+ }
27.                 HAL_GPIO_WritePin(GPIOA,GPIO_PIN_3,GPIO_PIN_SET);

28.                 SEG_Flag <<= 1;
    3 j  }7 i, f+ P# Q
29.                 HAL_GPIO_WritePin(GPIOA,GPIO_PIN_3,GPIO_PIN_RESET);
    - Y0 ]. s4 \  c+ \1 g" _% Y
30.         }
    2 u, B. d1 Y% d& |# Z' a
31.
    8 `) Y& n0 e2 }" t! I+ F3 u
32.         SEG_Flag = Seg7[SET1];

33.         for(i = 0; i < 8; i++)
    + i% k1 ~  P) [9 g2 m
34.         {
    $ [8 `' V8 E! ~5 v4 T
35.                 if(SEG_Flag & 0x80)
    ! r4 k6 Y) f+ c& [1 n6 M8 K0 W. _4 K
36.                 {

37.                         HAL_GPIO_WritePin(GPIOA,GPIO_PIN_1,GPIO_PIN_SET);
    ' Z& n( f2 g! k7 R3 k; V) ^
38.                 }

39.                 else
    7 Q% h1 r3 E; z7 ?: i% u
40.                         HAL_GPIO_WritePin(GPIOA,GPIO_PIN_1,GPIO_PIN_RESET);

41.                 HAL_GPIO_WritePin(GPIOA,GPIO_PIN_3,GPIO_PIN_SET);

42.                 SEG_Flag <<= 1;
    : H* A+ d! p( O  ?+ `5 {
43.                 HAL_GPIO_WritePin(GPIOA,GPIO_PIN_3,GPIO_PIN_RESET);

44.         }

45.         HAL_GPIO_WritePin(GPIOA,GPIO_PIN_2,GPIO_PIN_SET);
    6 r- L6 `- f8 f/ h* N  t
46.         HAL_GPIO_WritePin(GPIOA,GPIO_PIN_2,GPIO_PIN_RESET);
    6 u# B  H1 z! Y4 {' A/ A
47. }

复制代码

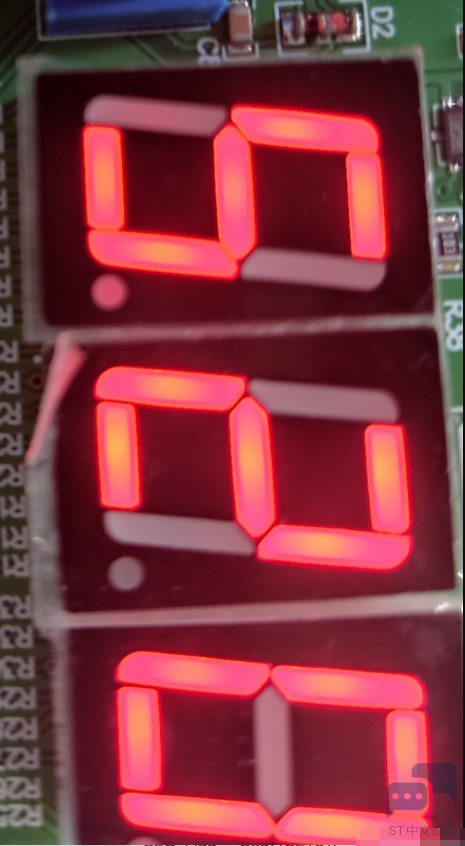

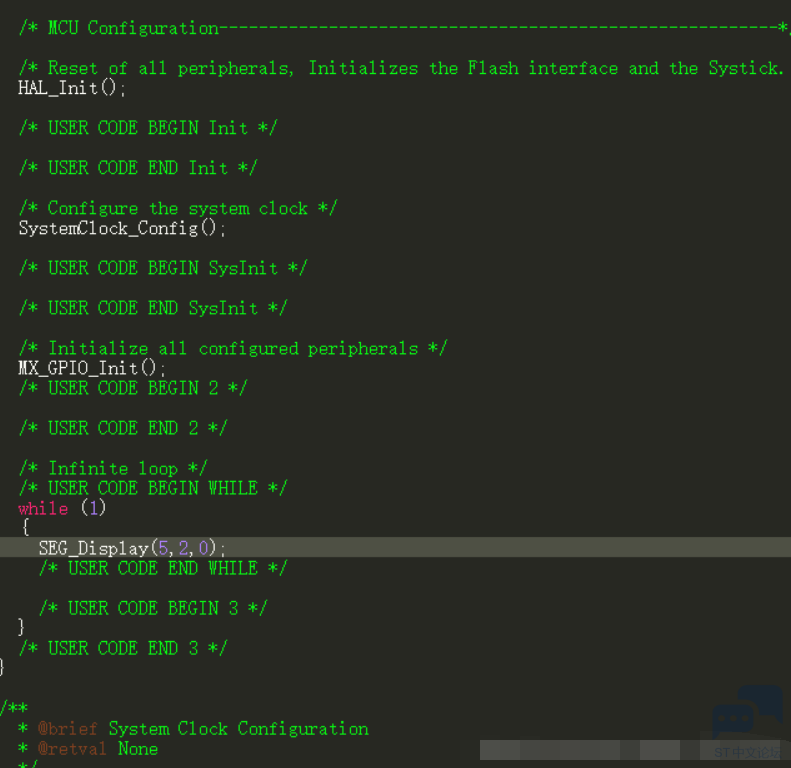

- G7 e" J* |8 D% T3.数码管测试
2 S- O' v& x2 f4 s
输出一个520，送给那个TA.

. y) a7 k6 V1 D7 z. q总结
