STM32G47x系列支持Flash双bank 模式，在该模式下对FLASH 的操作支持RWW(Read-While-Write)特性，即在 Bank1 中可以针对 Bank2 进行Flash擦除或编程而不影响当前 Bank1 中应用程序的运行。反之亦然。

对于支持Flash 双 Bank模式的STM32G47X芯片，当使能了双 Bank模式后，片内FLASH便被划分为两个独立的 Bank，用户可以将应用程序放在任意一个 Bank 运行。顺便先声明下，下面都是默认芯片BOOT配置是从主FLASH启动为前提。

下图是片内FLASH为512KB的STM32G4芯片双BANK模型示意框图。

我们通过设置选项字节控制位BFB2 来决定从哪一个Bank 启动程序的运行。

BFB2 = 0，禁用从 Bank2 启动，系统复位后始终从 Bank1 启动运行；

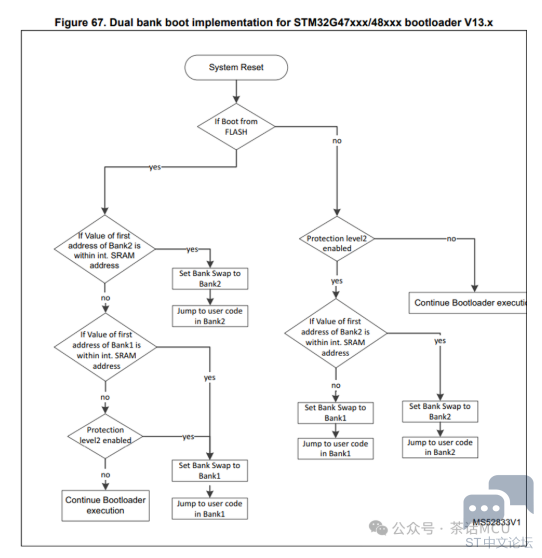

BFB2 = 1，启用从Bank2 启动，系统复位后先尝试从 Bank2 启动运行，若 Bank2 中无正常程序可运行，接着检测 Bank1中是否有正常程序可以运行，若有,则从 Bank1启动运行；若BANK1也没有正常程序可以运行，就继续运行片内系统Bootloader程序。关于这个过程，在ST官方的AN2606应用笔记里有介绍，见下面STM32G4双BANK模式下的启动流程：

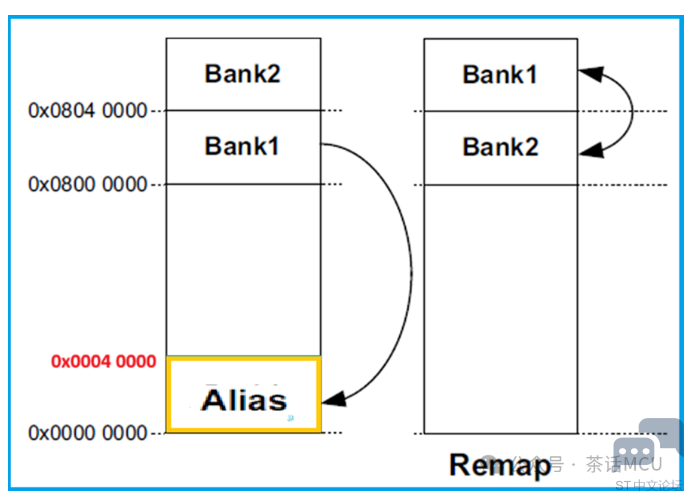

根据上面框图可知，当系统BOOTLOADER程序检测到BANK2存在可运行代码时，随即就做了一个操作---BANK SWAP。啥意思呢，就是将BANK1和BANK2的地址做了重映射，BANK1空间的地址映射到0x0804,0000开始的地方，BANK2空间的地址映射到0x0800,0000开始的地方，(注：本篇都以片内FLASH 为512KB的STM32G47X芯片为例)，相当于BANK1和BANK2的地址映射关系彼此互换了。下图就是没做BANK SWAP与做了BANK SWAP 的地址映射示意。

由于STM32G4芯片每次复位后，系统总是从0x800,0000开始的空间启动运行，若做了BANK SWAP操作，程序就可以从BANK2启动运行，而不从BANK1启动运行了。

什么决定系统复位后从BANK2启动运行呢？

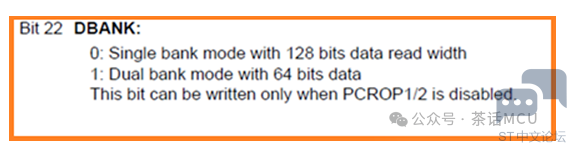

首先，该芯片要支持双BANK，这由选项字节的DBANK位决定：

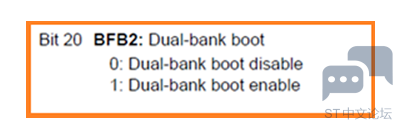

其次，应用要求从BANK2启动，这由选项字节的BFB2位决定：

简言之，要想系统复位后从BANK2启动运行，必须选项控制位DBANK和BFB2同时置位。当然，BOOT配置是从主FLASH启动为前提。

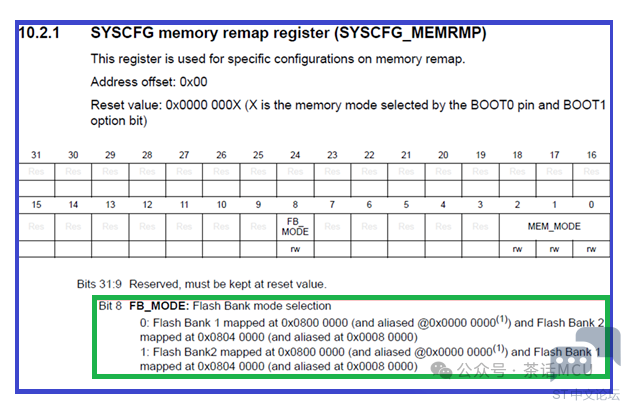

我们在前面提到的从BANK2启动的流程图中，有个BANK SWAP操作，这个操作是用户手动干预的吗？不是，它只是系统启动程序的一个环节。这个操作涉及系统配置的寄存器控制位FB_MODE。它是干什么的呢？

它就是负责管理BANK1、BANK2作地址映射交换的，本质就是决定哪个BANK映射到0x0800,0000开始的程序执行空间。

FB_MODE= 0 ，Bank1 起始地址映射到0x08000000，Bank2起始地址映射到0x08040000；【默认配置】

FB_MODE= 1 ，Bank1 起始地址映射到0x08040000，Bank2 起始地址映射到0x08000000；

探讨STM32G4系列的双BANK启动应用时，对FB_MODE位了解下即可，即使对该位毫无了解也不影响我们针对双BANK启动的应用，我们在代码中也无须关心或操作这个寄存器位。

当然，如果说你想基于双BANK做升级，搞些花样玩法，这时FB_MODE可能就要上场了。不过，这不是今天重点，下面重点基于STM32G474RE芯片演示双BANK启动应用的实现过程。

我准备了两个工程，分别存放在BANK1和BANK2。两个工程代码几乎完全一样，仅相差一个字符，字符“1”与“2”的差别。运行BANK1和BANK2的代码时通过串口终端分别输出相应字符串“This is BANK-1”和“This is BANK-2”。

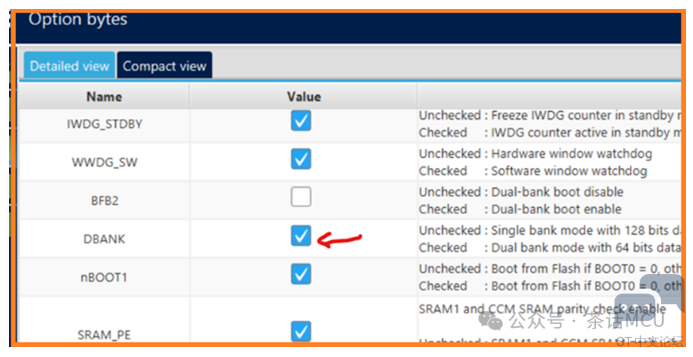

先使用STM32CubeProgrammer配置DBANK位，启用芯片的双BANK模式。

快速创建第一个工程，其运行结果就是周期性通过串口终端输出字符串“This is BANK-1”。工程的链接配置及VTOR偏移配置如下图所示：

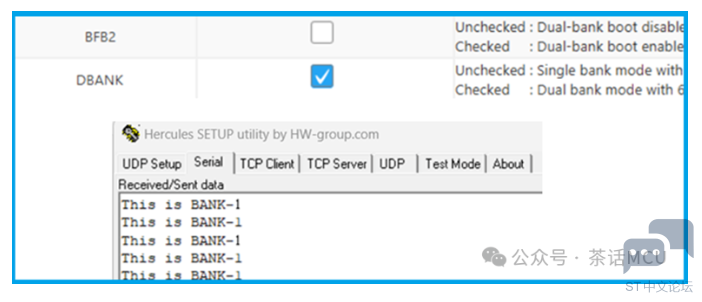

代码被放在0x0800,00000开启的空间，即BANK1。先不置位BFB2，即不选择从BANK2启动，运行程序可以看到输出结果，见下图配置和串口终端输出：

在保持当前选项字节配置不变的前提下，创建第二个工程。相比前面第一个工程除了串口输出内容稍有不同外，其它完全一样，包括工程的链接配置及VTOR偏移配置。

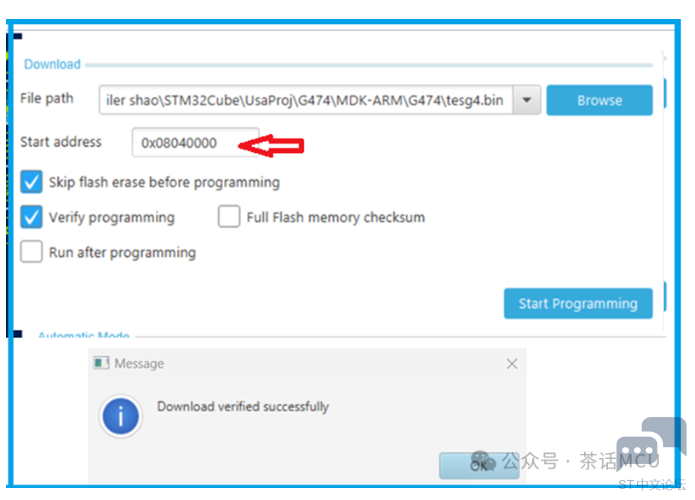

我将基于第二个工程的BIN文件烧写到0x0804,0000开始的地方。见下图示意：

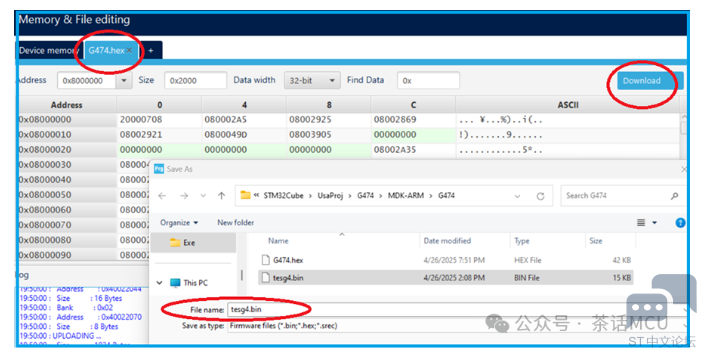

顺便提下，如果使用ARM MDK IDE的话，往往需要使用fromelf将AXF或HEX文件转换下。你也可以不转换，先通过STM32CubeProgrammer将生成的HEX文件读进来，然后另存为BIN文件也可以使用。如下图示意：

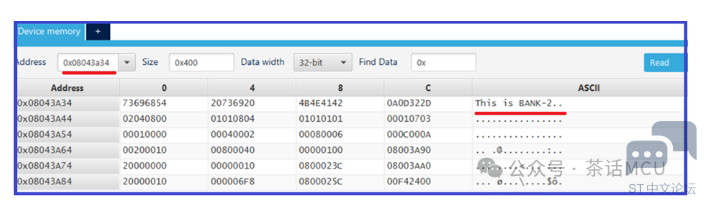

我们可以通过STM32CubeProgrammer看到0x804,0000开始的空间写进了程序代码，即在BANK2也有了可以运行的另外一套程序。提醒：注意下此时地址0x8043a34开始的那串字符内容，记住这里放的是“This is BANK-2”。

烧录完毕后，复位开发板，串口终端输出仍然是BANK1的程序运行结果。

显然这是正常的，因为当前配置里仅仅启用双BANK模式，但并没有启用从BANK2启动功能。

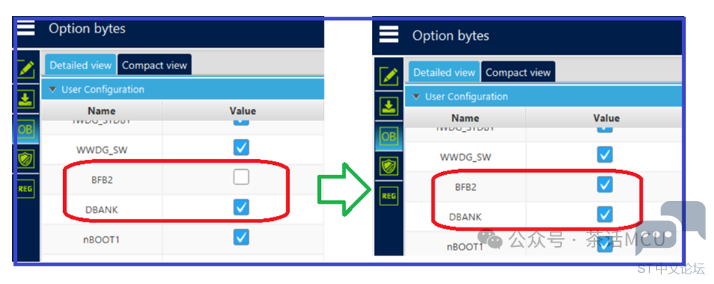

现在启用从BANK2启动功能进行测试。通过STM32CubeProgrammer勾选选项字节里的BFB2位。

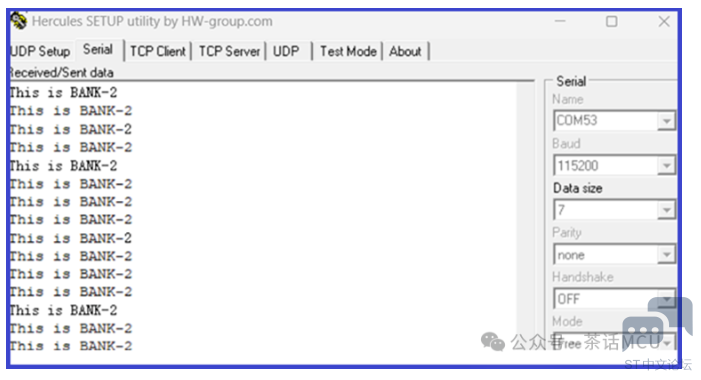

当我们完成上面BFB2选项位的编程后，串口终端输出立即变成BANK2区的内容了。

此时，不论我们怎样复位开发板，程序始终运行BANK2的代码。

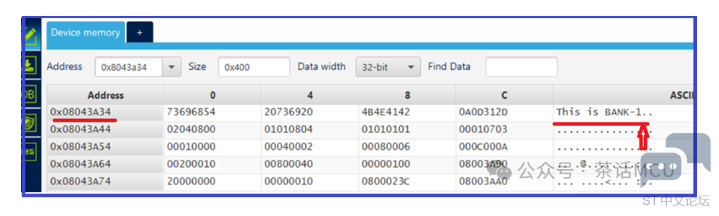

我们通过STM32CubeProgrammer的HOT Plug模式与开发板保持连接，再来看看地址0x8043a34开始的那串字符。

看到了吧，此时这个地址的内容竟然是“This is BANK-1”,显然跟刚烧录进去时看到的内容不一样了。我们不妨继续看看此时0x8003a34地址开始的那串字符的内容。

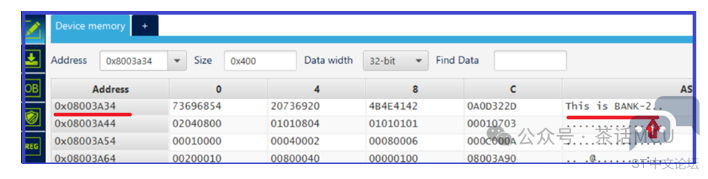

此时0x8003a34地址开始的字符串内容则是“This is BANK-2”。

这两个地址所对应字符串的内容“变化”，正是因为在启用从BANK2启动过程中做了两个BANK的地址交换的缘故。换言之，真正变的是地址编码。

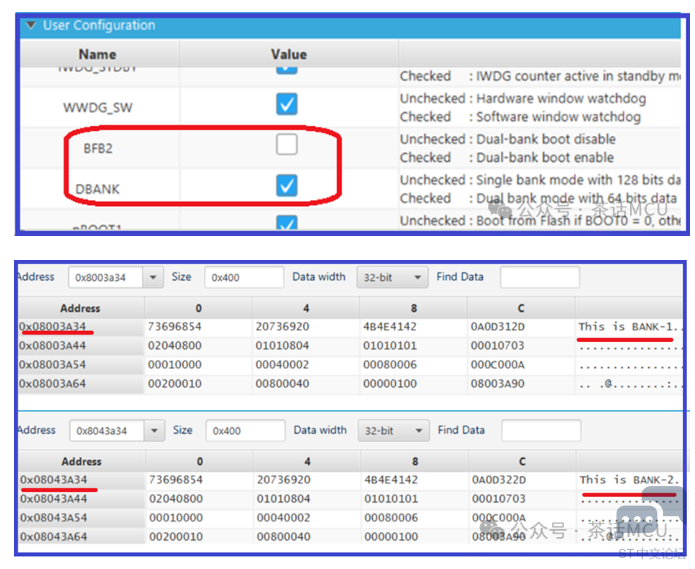

如果说，保持双BANK模式不变，但取消BANK2启动，再来观察这两个地址的字符串内容，会发现0x8003a34地址开始的字符串内容回归为“This is BANK-1”，0x8043a34地址开始的字符串内容回归为“This is BANK-2”。不妨来验证下。

显然，因为此时BFB2=0，即取消了从BANK2启动，现在无论怎样复位芯片，MCU都仅从BANK1启动并执行其程序，串口终端输出总是“This is BANK-1”。

关于STM32G4系列双BANK启动应用的演示就聊到这里，供有需要的同仁参考。
