1、STM32 CM3 中断阐述
ARM Cortex M3内核支持256个中断（16个内核中断+240个外部中断），与其相关的中断控制寄存器和中断优先级控制寄存器（NVIC、SYSTICK）也都属于Cortex M3内核的一部分。

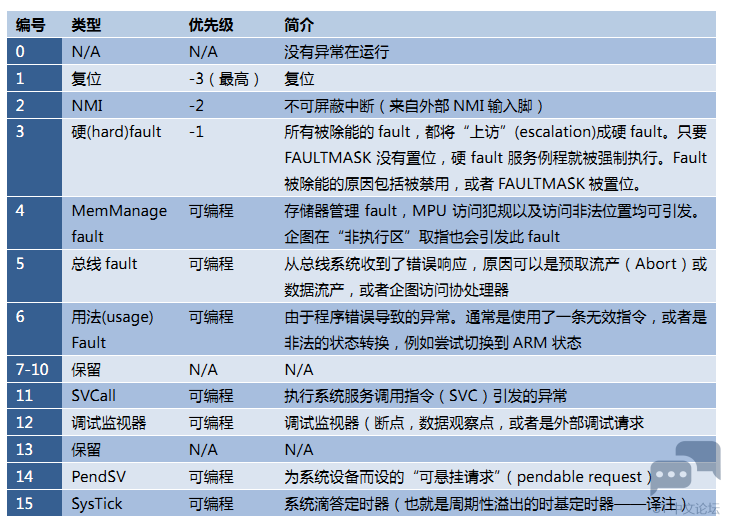

  }4 M4 o3 ]3 w8 t/ t16分内部中断如下图：


3 q4 G& @& W  e' m  y
/ M" ?+ m0 a( d7 ]. i3 h" o* @STM32使用了ARM Cortex M3内核并对其进行了裁减，使之在原本支持240个外部中断裁减变成了68个外部中断，外加内部的16个中断，一共16+68=84个中断。

' X& s1 Z3 U7 N( p现在知道了STM32一共84个中断，那么在实际使用的时候怎么对它进行管理的呢？

这就引入了中断优先级的概念。
& d) c; h  l$ b
8 S4 s8 }$ ?  u4 v* U( N: n2、优先级的定义
/ k' y+ I  F6 L7 x+ T6 J名词：NVIC（Nested vectored interrupt controller），嵌套向量中断控制器。
CM3内核使用NVIC来管理中断；
& B3 V+ h! X( q2 `CM3中优先级的数值越小，优先级越高，支持256级中断（所以CM3配置中断优先级的寄存器是8bit的）；
CM3 支持中断嵌套，使得高优先级异常会抢(preempt)低优先级异常。
CM3有3个系统异常：复位，NMI 以及硬 fault，它们有固定的优先级，并且它们的优先级号是负数，从而高于所有其它异常。除了这三个，其它异常的优先级则都是可编程的（但不能编程为负数）。
. k4 [. K! p) }( ?9 i/ }( CCM3最大支持到了256个等级的中断优先级但是实际上用不到这么多，所以大多数采用了M3内核的芯片会对其进行精简设计，ST就是裁掉了这个寄存器的低4bit，只用高4bit来表示优先级，以达到减少优先级数的目的，而4bit所能代表的最大数就是16，所以说STM32支持16级的可编程中断。
6 _: L, Z' {; u" g# u

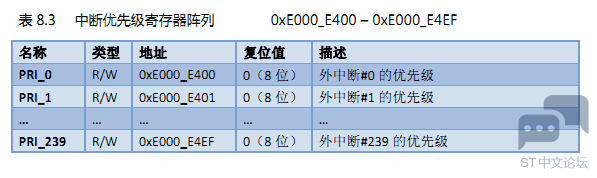

CM3的240个外部中断都有自己的中断优先级配置寄存器PRI_n，这个寄存器是8位的，每4个相邻的中断优先级寄存器拼成一个32位的寄存器。这是NVIC的重要组成部分。

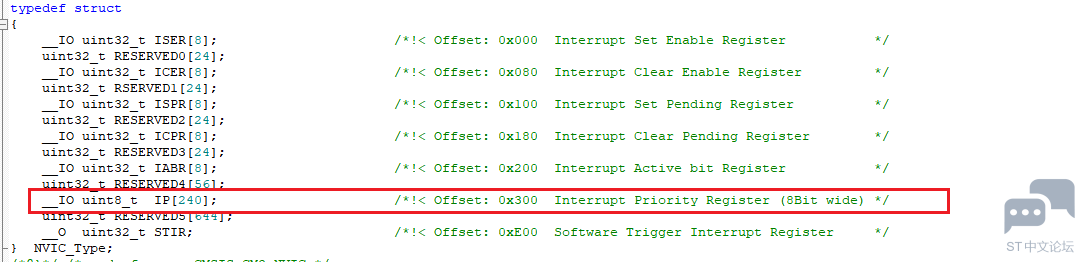

而STM32只支持68个外部中断，在NVIC控制结构中虽然体现了240个，但是实际用不到这么多，如下图是STM32的NVIC控制结构（STM32裁掉了这个寄存器的低4bit，只用高4bit来表示优先级等级）。
# o- |( W1 K2 G/ X: G# Q6 z

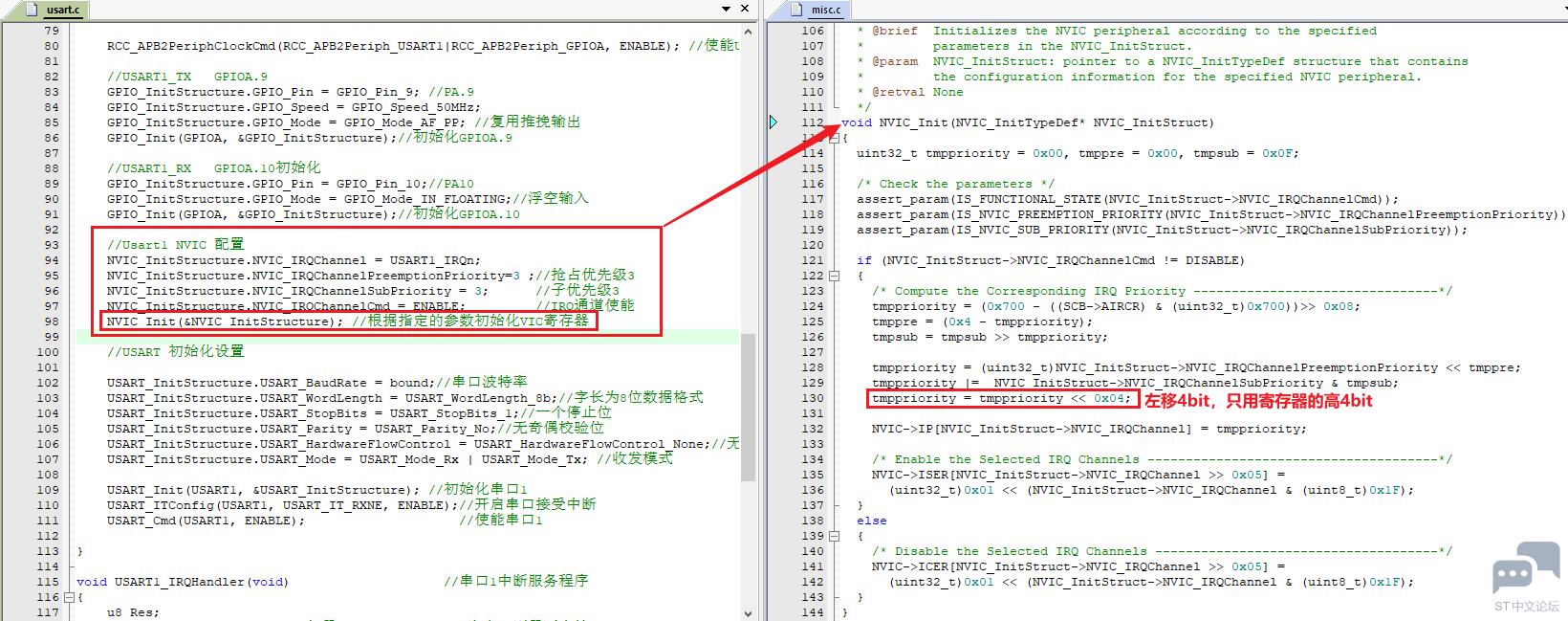

6 z5 v  d% g# o0 G. M/ `; b8 M所以你可以看到在STM32标准库函数NVIC_Init函数内配置外设的优先级的时候，这里对优先级进行了左移4位的操作：


9 t( u$ ^  o% X6 s+ H, }4 H
3、中断优先级分组

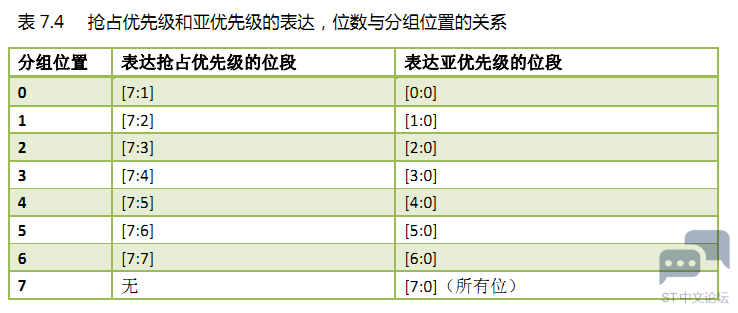

' r) ?! M6 B5 ?$ XNVIC中有一个寄存器是“应用程序中断及复位控制寄存器“(AIRCR)，它里面有一个位段名为“优先级组”。该位段的值对每一个优先级可配置的异常都有影响——把其优先级分为个位段： MSB 所在的位段（左边的）对应抢占优先级，而 LSB 所在的位段（右边的）
对应亚优先级，如下图：
! N9 O! O. O, ~1 I- O4 |
; J, j- b; n9 I, z* L/ \1 k
/ h& d& s0 \1 L- z$ V

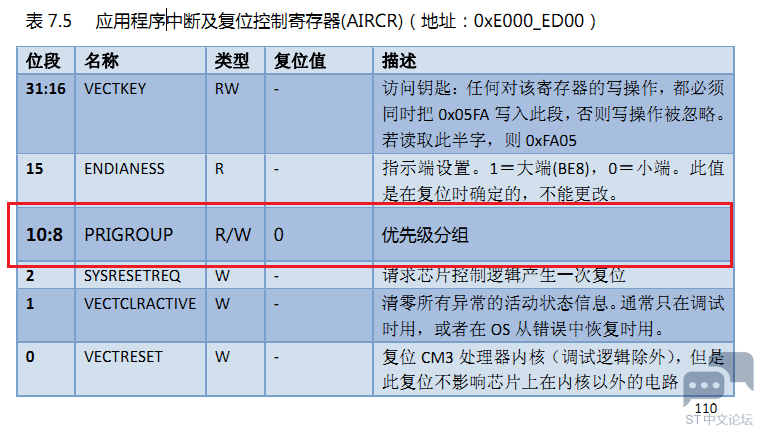

) g2 F" d: X- ^4 KSCB->AIRCR寄存器的[10:8]位是用来设置中断优先级分组的，通过这3位的配置，可以对IP(中断优先级)寄存器的[7:4]进行优先级的管理，例如：
将AIRCR的10:8位写成101，那么IP寄存器的[7:4]这四个bit，[7:6]用来表示抢占优先级，[5:4]用来表示响应优先级。
将AIRCR的10:8位写成011，那么IP寄存器的[7:4]这四个bit都用来表示抢占优先级，无响应优先级，4bit做能代表的范围是0~15，所以优先级的设置就是0-15级，这个分组模式通常用于RTOS，例如FreeRTOS。

3 ]5 Y" X5 q5 I. K. V
# y# _# m# k* p: z6 V9 @8 U: f, ^
2 ~+ D: K  T' q5 h. e4、特殊寄存器（PRIMASK、FAULTMASK、BASEPRI）开关中断设置

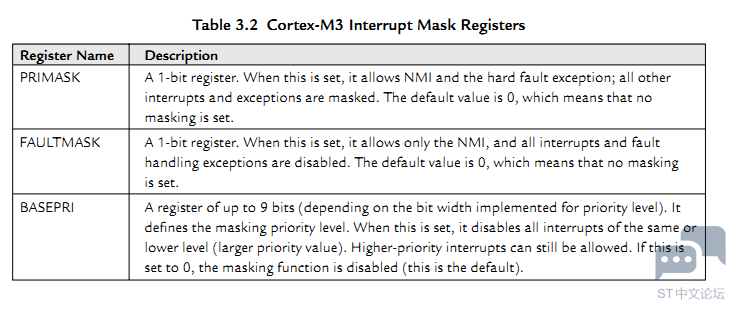

6 O  }5 E, z0 G& D4 [6 {这三个寄存器用来开关中断用，只能在特权模式下进行访问，不过CMSIS提供了函数能够在C环境中进行调用。这三个寄存器描述如表（摘自CM3权威指南）：
; Y  C, m2 [, t% \/ z
( O1 j. z; X5 d$ l

PRIMASK（优先级屏蔽寄存器）
; _( G" \$ I# T' a. @7 a% Y这个寄存器只有1bit，如果设置为1，除了NMI和Hard Fault中断被允许外，其他中断全部被屏蔽，默认为0；
CMSIS提供的C环境中操作该寄存器：

1. __set_PRIMASK(1);  /* 屏蔽中断 */
   6 Q2 L6 r0 A. J2 k; J! n
2. __set_PRIMASK(0);  /* 取消屏蔽 */`

复制代码

0 [6 Y: {. j" f/ K6 B1 pFAULTMASK（断层屏蔽寄存器）
这个寄存器也是只有1bit，如果设置为1，除了NMI中断被允许，其他全部中断包括Hard Fault中断也被屏蔽，默认为0；
CMSIS提供的C环境中操作该寄存器：
0 {# Z% S4 o* n" o, i! f
2 L% u4 c# W% l8 n" b

1. __set_FAULTMASK(1);  /* 屏蔽中断 */`
   9 y0 w- ~& O3 i6 M  |
2. __set_FAULTMASK(0);  /* 取消屏蔽 */

复制代码

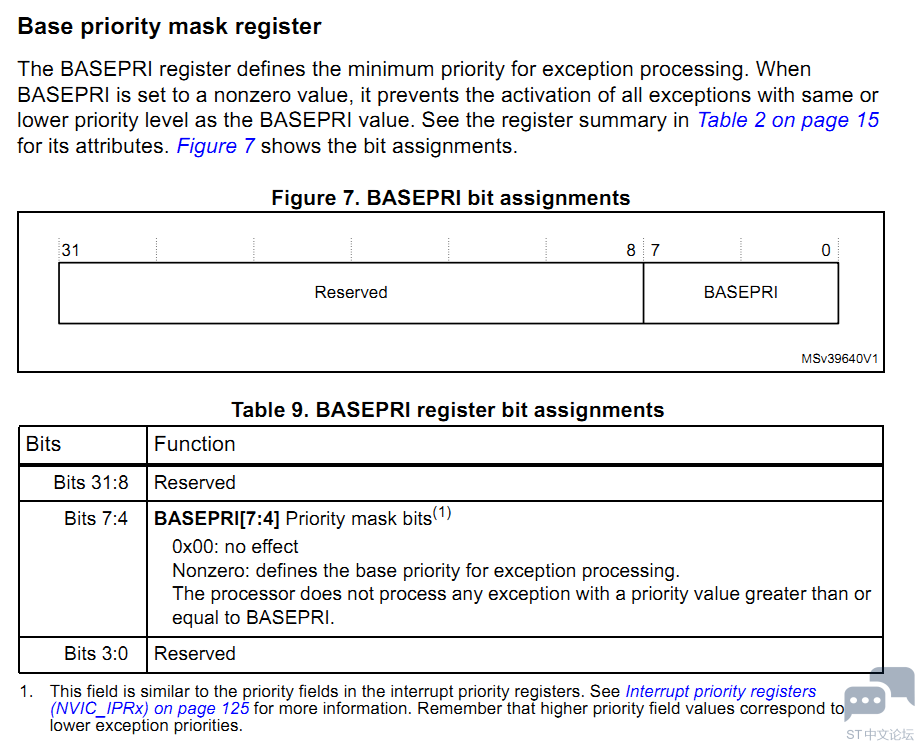

- ~9 a3 {6 L2 C8 M. O9 RBASEPRI（基本优先级屏蔽寄存器）：这个寄存器能够提供更精细化的中断屏蔽，往这个寄存器里写一个值，可以屏蔽比该优先级值低的中断，在CM3中，这个寄存器只用到了[7:4]这四个位，这与IP寄存器是一致的；（下图摘自PM0056-STM32编程手册）
# m+ G- a9 ]8 f4 ^7 C
* U* d6 {3 O. M3 v9 K" t
/ Z# M& B( l, \# b" R
CMSIS提供的C环境接口如下：
1 p+ e" J0 Q7 G" j; u/ N
" e% E9 n/ @  ~$ {' U. T4 h

1.         __set_BASEPRI(0x50);   /* 屏蔽优先级小于5的中断 */
     D% b0 ?" E* S, F- q) j
2.         __get_BASEPRI();       /* 获取当前屏蔽的优先级等级 */

复制代码

% r8 Q! Z7 t& J7 RFreeRTOS就是使用了该寄存器来管理中断，屏蔽相应的中断进行临界区资源保护，而不是关全部中断。

补充①：除了使用以上寄存器开关中断，CMSIS还提供了另外的开关中断的接口：
8 [% ?1 w4 c2 v# W( V* o4 M. c

1. __enable_irq();    /* 关全部中断，操作的是PRIMASK */
   , ]3 s, A3 c* g
2. __disable_irq();   /* 开全部中断，操作的是PRIMASK*/
   , o" U$ ?7 ?( c" S$ L4 D% o
3. __enable_frq();    /* 关全部中断，操作的是FAULTMASK */
   # y" N; e) s, N
4. __disable_frq();   /* 开全部中断，操作的是FAULTMASK*/

复制代码

9 N# {+ Z0 A6 `补充②：ARM的汇编指令CPS，全称Change Processor State，改变处理器状态。

$ l" @. i4 m1 g, P. K9 }. E, s' I) dIE：Interrupt or abort enable. 中断使能
# q' o* C% R6 J8 G8 B$ ?
ID: Interrupt or abort disable. 关闭中断
0 k9 e) ^- o& V
! e6 E' w" g" F: U利用该指令来快速开关中断：
/ `  j. O+ a2 y. s
& G3 p1 h9 K% r! i2 hcpsid i，关闭中断，实际操作的是PRIMASK

6 F' q) N+ O, l5 L4 z- D# H3 Mcpsie i，开启中断，实际操作的是PRIMASK

' u" b6 v7 |, F8 {cpsid f，关闭中断，实际操作的是FAULTMASK
: z* ^; @9 ~) Y: @5 ?# F, ~
cpsie f，开启中断，实际操作的是FAULTMASK
————————————————
版权转载自：雍正不秃头
