主要内容
$ {1 u( H6 u( M2 r+ _1）STM32L4 时钟树概述；
2）STM32L4 时钟初始化配置；
3）STM32L4 时钟使能和配置。

/ {0 l' h( D- l( g+ B6 N6 E4 c2 y一、STM32L4 时钟树概述
时钟系统是 CPU 的脉搏。
不同于51单片机一个系统时钟解决一切问题，STM32 有多个时钟源。这是因为STM32本身的外设非常多，但并不是所有外设都需要系统时钟这么高的频率。比如看门狗以及 RTC 只需几十 k 的时钟即可。
同一电路，时钟越快功耗越大，同时抗电磁干扰能力也会越弱。
3 G% ~/ H3 U3 _  n所以对于较为复杂的 MCU 一般采取多时钟源方法解决这些问题。
4 f' X5 T/ S  e: \5 [) V

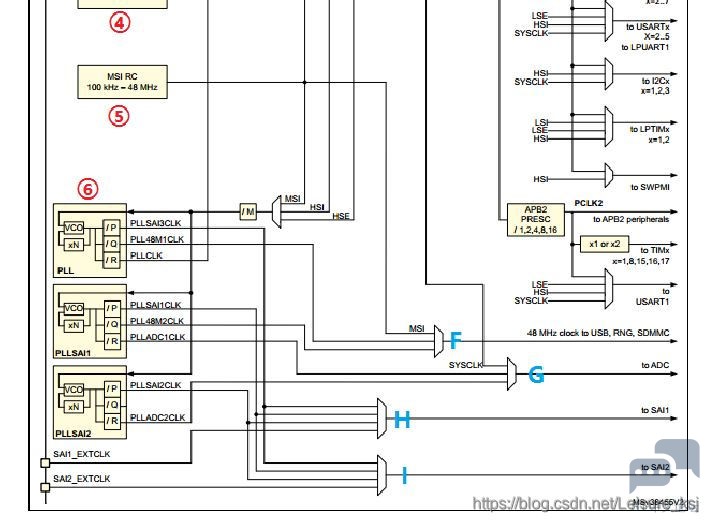

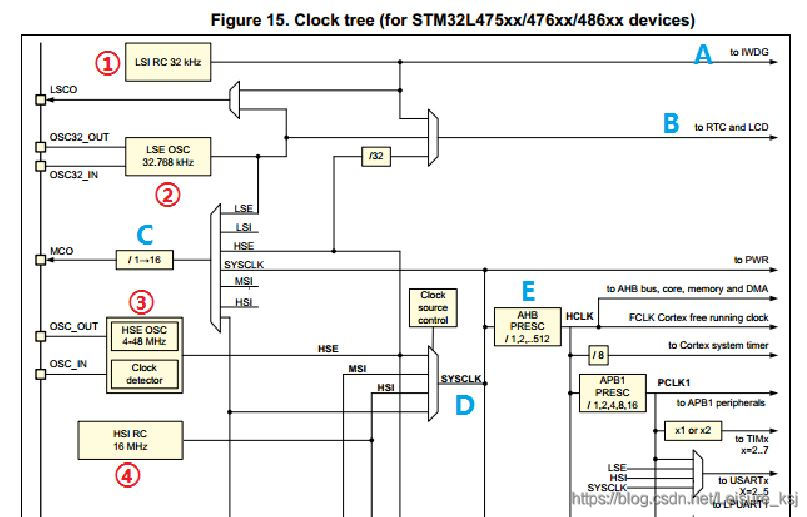

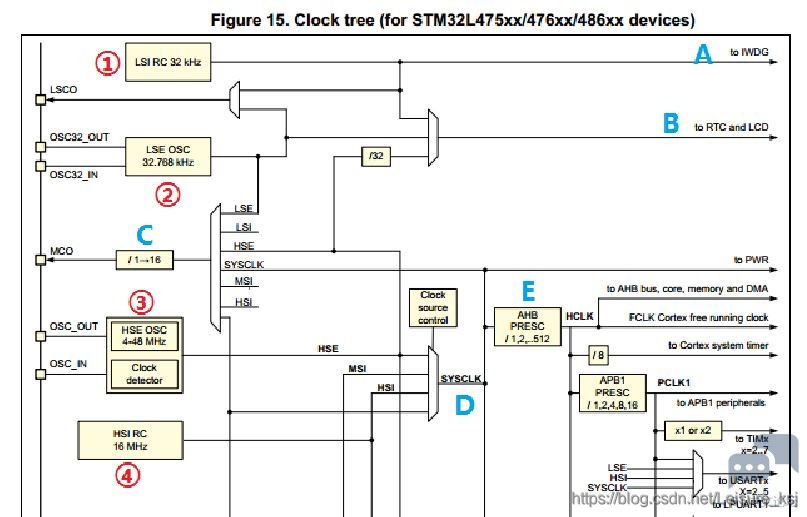

. h! n. _8 P* S$ ]: ?STM32L4 的时钟系统图如下：


6 g  L/ o5 A0 h0 E3 j* B8 \5 }3 Q
3 W" M" B! ]+ X& B& P( c
在 STM32L475 中，有 6 个重要的时钟源，为 HSI、HSE、LSI、LSE、MSI、PLL。
6 J# K) W, k$ }' T其中PLL 实际为三个时钟源，分别为主 PLL 和、PLLISAI1 和 PLLSAI2。
按照时钟频率，可分为高速时钟源和低速时钟源，其中 HSI，HSE，MSI 及 PLL 是高速时钟，LSI 和 LSE 是低速时钟。
按照来源，可分为外部时钟源和内部时钟源，外部时钟源是从外部通过接晶振的方式获取时钟源，HSE 和 LSE 是外部时钟源，其他是内部时钟源。
按上图中红圈标示的顺序分别介绍这6个时钟源：
' U8 B4 Y8 ?: W% k- j) H2 s( j$ t① LSI 是低速内部时钟，RC 振荡器，频率为 32kHz 左右。供独立看门狗、RTC 和 LCD使用。
② LSE 是低速外部时钟，接频率为 32.768kHz 的石英晶体。这个主要是 RTC 的时钟源。
) k% U% ?. w9 w) E  p8 o③ HSE 是高速外部时钟，可接石英/陶瓷谐振器，或者接外部时钟源，频率范围为4MHz-48MHz。本开发板接的是 8MHz 的晶振。HSE 也可以直接做为系统时钟或者 PLL 输入。
  ]3 Y: Y  L/ m0 |0 B1 k1 ?9 T8 K9 X④ HSI 是高速内部时钟，RC 振荡器，频率为 16MHz。可以直接作为系统时钟或者用作PLL 输入。
: s! ~5 W' l2 u& C; y; d! O⑤ MSI 时钟信号由内部 RC 振荡器产生。其频率范围可通过时钟控制寄存器(RCC_CR)中的 MSIRANGE[3:0]位进行调整。
8 V! j6 z7 a$ z; i⑥ PLL 为锁相环倍频输出。STM32L4 有三个 PLL：
1) 主 PLL(PLL)可由 HSE、HSI 或者 MSI 提供时钟信号，并具有三个不同的输出时钟：
第一个输出 PLLR，用于生成高速的系统时钟（SYSTEM，最高 80MHz）；
第二个输出 PLLQ，可为 USB、RNG 和 SDMMC 提供时钟源 ；
第三个输出 PLLP，可用于 SAI1 和 SAI2 时钟。
. O+ J0 N1 L7 T$ B1 Y2) PLLSAI1 用于生成精确时钟，同样具有三个不同的输出时钟：
6 T+ O- r+ x9 a, B第一个输出 PLLSAI1P，可用于 SAI1 和 SAI2 时钟；
0 }, f5 x# Y2 P第二个输出 PLLSAI1Q，可为 USB、RNG 和 SDMMC 提供时钟源；
' B/ {- K5 b* g* w" l第三个输出 PLLSAI1R，可为 ADC 提供时钟。
3) PLLSAI2 用于生成精确时钟，具有两个不同的输出时钟：
# z' J% c! Z) R/ Y, F第一个输出 PLLSAI2P，可用于 SAI1 和 SAI2 时钟；
第二个输出 PLLSAI2R，可为 ADC 提供时钟。

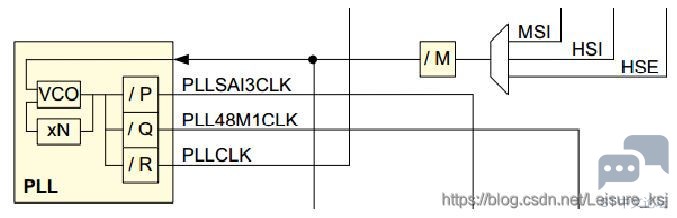

0 d0 d. G7 n; e+ i) V' y这里重点分析 PLL 时钟第一个高速时钟输出 PLLR 的计算方法。先把图局部放大，如下图所示：

- j( O8 w/ s% ]" I. m( C$ G
& f$ F; R# {- H9 X/ V上图中，主 PLL 的时钟源要先经过一个分频系数为 M 的分频器，然后经过倍频系数为 N 的倍频器，出来之后还需要经过分频系数为 R(输出 PLLR 时钟)、或者 P（输出 PLLP时钟）、或者 Q（输出 PLLQ 时钟），最后才生成最终的主 PLL 时钟。
* O$ z1 ^) b% K% t9 y) P/ h
" Y8 r% {7 d. |$ T6 O7 N举个栗子：
外部的晶振选择为 8MHz，同时设置分频器 M=1，倍频器倍频系数N=20，分频器分频系数 R=2，那么主 PLL 生成的PLLR 为：
PLL=8MHz*N/(M*R)=8MHz*20/(1*2)=80MHz

如果选择HSE为PLL时钟源，同时SYSCLK时钟源为PLL，那么SYSCLK时钟为80MHz。

' e4 F# @3 _6 s4 n下面，介绍这 6 个时钟源是怎么给各个外设以及系统提供时钟的
3 N: Q  r' ?; C" w, Z观察之前给出的时钟系统图中标出的9个字母（A~I）：
; n% z1 i+ c$ B7 N1 j* g# U: ?A. 这是看门狗时钟。从图中可以看出看门狗时钟源只能是低速的 LSI 时钟；
( q( D8 \; T# n6 v8 r8 V2 OB. 这是 RTC 与 LCD 时钟源，可以选择 LSI、LSE 以及 HSE 分频后的时钟，HSE 分频系数可设为 2~31；
2 B' X% d8 @7 D! l4 [: sC. 这是 STM32L475 输出时钟 MCO。MCO 是向芯片 PA8 引脚输出时钟。它有七个时钟来源分别为：LSE、LSI、HSE、SYSCLK、MSI、HSI 和 PLL 时钟；
* p1 U; G* V% zD. 这是系统时钟。SYSCLK 系统时钟来源有四个方面：HSI，HSE、MSI 和 PLL；
E. 这是 PWR 时钟、AHB 时钟、APB1 时钟和 APB2 时钟。这些时钟都是来源于SYSCLK系统时钟。其中AHB、APB1和APB2时钟都是经过SYSCLK时钟分频得来，且这三个时钟最大频率为 80MHz；
F. 这是 48MHz 时钟，主要用于 USB、RNG、SDMMC 时钟。这里的时钟源来自三个方面：MSI、PLLQ 和 PLLSAI1Q；
G. 这是 ADC 的时钟，这里的时钟源来自三个方面：SYSCLK、PLLSAI1R 和 PLLSAI2R；
/ ]. h" G7 V6 f7 O' c6 {7 d& |H. 这里是 SAI1 的时钟，这里的时钟源来自四个方面：PLLP、PLLSAI1P、PLLSAI2P 和SAI1_EXTCLK；
I. 这里是 SAI2 的时钟，这里的时钟源来自四个方面：PLLP、PLLSAI2P、PLLSAI2P 和SAI2_EXTCLK。

9 E" D0 Y4 Z/ r  J7 ?备注
; P, N9 g# K' V; [  s* T* M( Y1）Cortex系统定时器Systick的时钟源可以是AHB时钟HCLK或HCLK的 8 分频。具体配置参考 Systick 定时器配置。
2）在以上的时钟输出中，有很多是带使能控制的，例如 AHB 总线时钟、内核时钟、各种 APB1 外设、 APB2 外设等等。当需要使用某模块时，记得一定要先使能对应的时钟。

二、STM32L4 时钟系统初始化配置
在系统启动之后，程序会先执行 HAL 库定义的 SystemInit 函数（该函数位于system_stm32l4xx.c源文件里），进行一些初始化配置：
9 \% x5 h9 Q" K' T

1. /*********************************************************************

2. 函数名称：void SystemInit(void)
   3 n( y' Q3 K8 l2 F9 c" b1 D
3. 函数功能：1)  FPU 设置
   " p# c5 R7 _1 B/ u4 @) @; j- p* q
4.             2)  复位 RCC 时钟配置为默认复位值（默认开启 MSI）

5.             3)  中断向量表地址配置
   : l# y# G; H; v) Z: p# T! x
6. 入口参数：无

7. 返回参数：无

8. **********************************************************************/
   ; U: N/ M4 W7 S+ d. I/ z2 U! A& j
9. void SystemInit(void)

10. {

11.   #if (__FPU_PRESENT == 1) && (__FPU_USED == 1)
    ' n6 z" L# ]- R( X0 @
12.     SCB->CPACR |= ((3UL << 10*2)|(3UL << 11*2));   // 如果需要 FPU 的话就使能 FPU，设置 CP10 和 CP11 为全访问

13.   #endif
    ) w0 N9 o/ a% A: X8 S
14.   /*  复位 RCC 时钟配置为默认配置-----------*/
    " j* G2 T7 z$ c( e9 p
15.   RCC->CR |= RCC_CR_MSION;                                             // 打开 MSION 位

16.   RCC->CFGR = 0x00000000U;                                              // 复位 CFGR 寄存器

17.   RCC->CR &= 0xEAF6FFFFU;                                              // 清除 HSEON,CSSON,HSION ,PLLON 位
    7 V& Z; G, A$ ]3 p6 f% g" ?, c5 F
18.   RCC->PLLCFGR = 0x00001000U;                                   // 复位 PLLCFGR 寄存器
    0 M+ X6 X8 ^  t7 y; u- N" h( o/ T
19.   RCC->CR &= 0xFFFBFFFFU;                                           // 复位 HSEBYP 位

20.   RCC->CIER = 0x00000000U;                                           // 关闭所有的中断
    , I9 @( j( }0 j$ {
21. /*  配置中断向量表地址=基地址+偏移地址  ------------------*/
    7 `; T9 |& }5 G
22.   #ifdef VECT_TAB_SRAM
      a3 S! [- h  a" k% S9 c. H
23.     SCB->VTOR = SRAM_BASE | VECT_TAB_OFFSET; /* Vector Table Relocation in Internal SRAM */

24.   #else
    7 i/ n, q& V- \) P5 l* K
25.     SCB->VTOR = FLASH_BASE | VECT_TAB_OFFSET; /* Vector Table Relocation in Internal FLASH */
    - l" D4 o+ x" c3 b4 y
26.   #endif
    ; c, b0 A6 N  ?
27. }

复制代码

HAL 库的 SystemInit 函数除了打开 MSI 之外，没有任何时钟相关配置，所以必须编写自己的时钟配置函数。这里，看下正点原子在工程SYSTEM分组下提供的sys.c文件中的时钟初始化函数 SystemClock_Config 的内容：

# ^3 j6 X1 y1 k4 w) Z( {6 l7 o& R' D4 M

1. /*********************************************************************

2. 函数名称：void SystemClock_Config(void)

3. 函数功能：SYSCLK = HSE / PLLM * PLLN / PLLR

4.             SYSCLK = 8M  /   1  *  20  /2  =  80M

5. 入口参数：无

6. 返回参数：无

7. **********************************************************************/
   ) @- _3 @4 Q# }8 M" k& u
8. void SystemClock_Config(void)
   9 {4 P+ e5 a3 e  Z) q
9. {

10.     HAL_StatusTypeDef  ret = HAL_OK;

11.

12.     RCC_OscInitTypeDef RCC_OscInitStruct;

13.     RCC_ClkInitTypeDef RCC_ClkInitStruct;

14.
    0 L" z3 N7 H  v
15.     __HAL_RCC_PWR_CLK_ENABLE();                                                         // 第一步，使能PWR时钟

16.     /*Initializes the CPU, AHB and APB busses clocks*/

17.     RCC_OscInitStruct.OscillatorType = RCC_OSCILLATORTYPE_HSE;// 时钟源选择为 HSE
    ' T7 N' _: u: X) B) w$ f6 g
18.     RCC_OscInitStruct.HSEState = RCC_HSE_ON;                                // 打开 HSE
    " W+ x+ H" r: T4 j/ ~7 l( w& M, E6 Z
19.     RCC_OscInitStruct.PLL.PLLState = RCC_PLL_ON;                        // 打开 PLL
    " r4 v3 }' ?& K
20.     RCC_OscInitStruct.PLL.PLLSource = RCC_PLLSOURCE_HSE;      // PLL 时钟源为 HSE
    " E0 K3 j% e9 O* e& Q1 A" r$ E/ l
21.     RCC_OscInitStruct.PLL.PLLM = 1;
    4 d* h- v! h) A
22.     RCC_OscInitStruct.PLL.PLLN = 20;
    8 E6 [- {! I0 C& u# D  u
23.     RCC_OscInitStruct.PLL.PLLP = RCC_PLLP_DIV7;
    # j9 K+ N) v1 t
24.     RCC_OscInitStruct.PLL.PLLQ = RCC_PLLQ_DIV2;
    4 I. W/ K1 o  l
25.     RCC_OscInitStruct.PLL.PLLR = RCC_PLLR_DIV2;
    ' d2 B1 G' `+ t3 I2 F
26.

27.     ret = HAL_RCC_OscConfig(&RCC_OscInitStruct);              // 第二步，配置时钟源相关参数

28.     /* 第二步主要功能，开启了HSE时钟源，同时选择PLL时钟源为HSE，同时也配置了PLL的参数 M,N,M,P和Q的值，这样就达到了设置PLL时钟源相关参数的目的。设置好PLL时钟源参数，也就是确定了PLL的时钟频率 */
    + _. f+ c+ H" g/ f3 O1 p
29.

30.     if(ret != HAL_OK) while(1);
    5 d5 I2 q/ f+ {( j$ O) k* ~6 G
31.
    . c: o5 H1 ]$ V. H- l0 @0 s7 ?
32.     /*选中 PLL 作为系统时钟源并且配置 AHB、APB1、APB2*/
    6 h: l, b2 J/ W4 W  [) Z
33.     RCC_ClkInitStruct.ClockType = RCC_CLOCKTYPE_HCLK | RCC_CLOCKTYPE_SYSCLK
    & r* n) w; M1 L
34.                                                         | RCC_CLOCKTYPE_PCLK1 | RCC_CLOCKTYPE_PCLK2; // 配置SYSCLK，HCLK、PCLK2、PCLK1四个时钟。

35.     RCC_ClkInitStruct.SYSCLKSource = RCC_SYSCLKSOURCE_PLLCLK;                         // 选择系统时钟源为 PLL

36.     RCC_ClkInitStruct.AHBCLKDivider = RCC_SYSCLK_DIV1;                                          // AHB 分频系数为 1

37.     RCC_ClkInitStruct.APB1CLKDivider = RCC_HCLK_DIV1;                                          // APB1 分频系数为 1

38.     RCC_ClkInitStruct.APB2CLKDivider = RCC_HCLK_DIV1;                                          // APB2 分频系数为 1
    & {. A7 Q  A1 F6 w# O' l) A
39.
    ' J& d" O  i/ h& i9 H: B, Q0 q& `7 T
40.     ret = HAL_RCC_ClockConfig(&RCC_ClkInitStruct, FLASH_LATENCY_4); // 第三步， 配置系统时钟源以及SYSCLK、AHB,APB1和APB2的分频系数

41.     /* 第三步配置后，可以计算出：
    + |2 M) i6 Q" q# O) O
42.                     PLL时钟为 PLLCLK=HSE*N/（M*R）=8MHz*20/(1*2)=80MHz；
    - G8 M( m: d9 c9 j' E3 ?9 v
43.                     选择系统时钟源为 PLL，所以系统时钟SYSCLK=80MHz；
      T. L9 C4 Q. r
44.                     AHB 分频系数为 1，故其频率为 HCLK=SYSCLK/1=80MHz；

45.                     APB1 分频系数为 1，故其频率为PCLK1=HCLK/1=80MHz；
    % z: ~, x8 T7 ^( m% |/ e1 |8 \
46.                     APB2 分频系数为 1，故其频率为 PCLK2=HCLK/1=80MHz。*/

47.
    : Q& i; I0 j0 A. L8 y5 M
48.     if(ret != HAL_OK) while(1);

49.
    ' G% O. X$ O4 l5 x- a+ ]; z
50.     /*配置主内部调压器输出电压级别*/
    ! _' E9 O( Y6 ?& ]% C
51.     ret = HAL_PWREx_ControlVoltageScaling(PWR_REGULATOR_VOLTAGE_SCALE1);  // 第四步， 设置调压器输出电压级别

52.
    - ^% G; N2 p/ A! C' A( ~4 n
53.     if(ret != HAL_OK) while(1);
    & U% T3 A! k2 H+ w- \: i) G
54. }

复制代码

函数 SystemClock_Config 的作用是进行时钟系统配置，除了配置 PLL 相关参数确定SYSCLK值之外，还配置了AHB,APB1和APB2的分频系数，也就是确定了HCLK，PCLK1 和 PCLK2 时钟值。
使用 HAL 库配置 STM32L4 时钟系统的一般步骤：
: b2 h1 ~" ?5 x8 c1.使能 PWR 时钟：调用函数__HAL_RCC_PWR_CLK_ENABLE() ，因为后面要设置调压器输出电压级别是电源控制相关配置；
2.配置时钟源相关参数：调用函数 HAL_RCC_OscConfig()。
3.配置系统时钟源以及 SYSCLK 、 AHB,APB1 和 APB2 的分频系数：调用函数HAL_RCC_ClockConfig()。
, V* `( q# f- `4 ^0 k+ x4.设置调压器输出电压级别：调用函数 HAL_PWREx_ControlVoltageScaling ()。
0 O" L( B3 I: l# Q1 \对于步骤2，使用HAL库来配置时钟源相关参数，调用了HAL_RCC_OscConfig()函数,该函数在HAL库头文件stm32l4xx_hal_rcc.h中声明如下：

1. HAL_StatusTypeDef HAL_RCC_OscConfig(RCC_OscInitTypeDef   *RCC_OscInitStruct)

复制代码

HAL_RCC_OscConfig()函数只有一个入口参数，即RCC_OscInitTypeDef类型指针，定义如下：

) P8 @4 S) w  {

1. typedef struct

2. {

3.    uint32_t OscillatorType;      // 需要选择配置的振荡器类型

4.    uint32_t HSEState;            // HSE 状态

5.    uint32_t LSEState;            // LSE 状态
   2 B' f9 {! r. H0 ]
6.    uint32_t HSIState;            // HSI 状态
   # [/ {9 E0 U) X1 j  r5 `! ^
7.    uint32_t HSICalibrationValue; // HSI 校准值
   6 D" T5 t& K& G0 j: E
8.    uint32_t LSIState;            // LSI 状态
   / R) i; o- U2 T. ^; x2 S
9.    uint32_t MSIState             // MSI 的状态
   ( `3 c, i( {! N7 m
10.    uint32_t MSICalibrationValue; // MSI 校准值

11.    uint32_t MSIClockRange;       // MSI 时钟范围
    ; C9 z# k9 U$ N" q
12.    uint32_t HSI48State;          // HSI48 状态
    ) ]0 C. {( L- h) g2 N- x' c
13.    RCC_PLLInitTypeDef PLL;       // PLL 配置
    $ @4 ~# S: F% O! w0 k  M, k7 l
14. }

15. RCC_OscInitTypeDef;

复制代码

该结构体前几个参数用来选择配置的振荡器类型，如要开启 HSE，那么设置 OscillatorType 的值为 RCC_OSCILLATORTYPE_HSE，然后设置 HSEState 的值为 RCC_HSE_ON 开启 HSE。对于其他时钟源 HSI,LSI 和 LSE，配置方法类似。
9 Q0 W6 Y% n3 C2 Y& d6 k( G* I该结构体还有一个很重要的成员变量是 PLL，它是结构体 RCC_PLLInitTypeDef 类型。它的作用是配置 PLL相关参数，定义如下：

( e, I/ p8 p3 g1 p* I

1. typedef struct
   1 B# F# y( J! V2 ]
2. {

3.    uint32_t PLLState;     // PLL 状态

4.    uint32_t PLLSource;    // PLL 时钟源
   ; Y- A: M# J/ o0 i8 g( D1 j) i
5.    uint32_t PLLM;         // PLL 分频系数 M

6.    uint32_t PLLN;         // PLL 倍频系数 N

7.    uint32_t PLLP;         // PLL 分频系数 P
   & ~* t2 a( E" J/ K  x
8.    uint32_t PLLQ;         // PLL 分频系数 Q
   : ?/ V9 D+ _1 c1 ?: x; n
9.    uint32_t PLLR;         // PLL 分频系数 R

10. }

11. RCC_PLLInitTypeDef;

复制代码

该结构体主要用来设置 PLL 时钟源以及相关分频倍频参数。
( Y8 W' }; f+ T+ K6 c& X
对于步骤3，HAL_RCC_ClockConfig()函数，声明如下：
) L5 a1 R. F3 @5 ^- w' d

1. HAL_StatusTypeDef   HAL_RCC_ClockConfig(RCC_ClkInitTypeDef   *RCC_ClkInitStruct,   uint32_t FLatency);

复制代码

该函数有两个入口参数，第一个入口参数 RCC_ClkInitStruct 是结构体 RCC_ClkInitTypeDef指针类型，用来设置 SYSCLK 时钟源以及 SYSCLK、AHB，APB1 和 APB2 的分频系数。第二个入口参数 FLatency 用来设置 FLASH 延迟。
, L: S- n  ?8 M" q  t6 m) r
对于步骤3中函数 HAL_RCC_ClockConfig 第二个入口参数 FLatency的含义和步骤四，只需要知道调压器输出电压级别 VOS 和FLASH的
7 m- h: W" a- q% m7 E延迟Latency 两个参数，在我们芯片电源电压和 HCLK 固定之后，他们两个参数也是固定的。
2 u" E4 k! H7 i. o首先我们来看看调压器输出电压级别 VOS，它是由 PWR 控制寄存器 CR1 的位 10:9 来确定的：
0 o! ]6 F, |! U. G# R/ O- v

1. 位 15:14 VOS[1:0]

2. 00: Cannot be written
   ; q- H* }- k! d9 ~5 [  ~
3. 01:Range 1

4. 10:Range 2
   ( m8 e! i& Z1 o# \) M
5. 11: Cannot be written

复制代码

5 \: k$ y2 y2 k2 u' r3 O级别数值越小工作频率越高，所以如果要配置 L4 的主频为 80MHz，那么必须配置调压器输出电压级别 VOS 为级别 1。

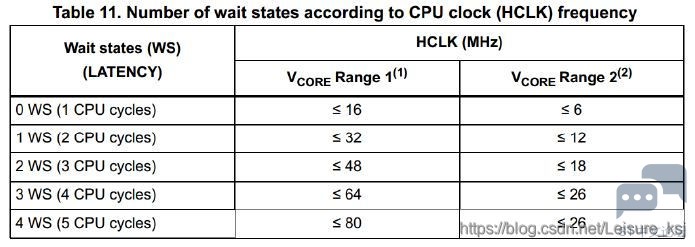

配置好调压器输出电压级别 VOS 之后，如果需要 L4 主频要达到 80MHz，还需要配置FLASH 延迟 Latency。对于 STM32L4 系列，FLASH 延迟配置参数值是通过下表来确定的：
5 i7 `/ \. v; _% J
1 a* @. E* W; g9 k

2 t: A' d/ h* H4 H- A3 o2 M可以看出，在 Vcore Range 1 时如果 HCLK 为 80Mhz，那么等待周期要 4WS 也就是5个CPU周期。在SystemClock_Config()函数中，设置值为 FLASH_LATENCY_4，也就是4WS，5个CPU 周期。

' Y) r. M: f# D; c三、STM32L4 时钟使能和配置
6 X3 c! J6 P! z% L6 C在配置好时钟系统之后，如果要使用某些外设，例如 GPIO，ADC 等，还要使能这些外设时钟。注意，如果在使用外设之前没有使能外设时钟，这个外设是不可能正常运行的。STM32 的外设时钟使能是在 RCC 相关寄存器中配置的。

, p2 ^5 k' T% ~# d/ a/ o+ I通过STM32L4的HAL库使能外设时钟的方法
在 STM32L4 的 HAL 库中，外设时钟使能操作都是在 RCC 相关固件库文件头文件stm32l4xx_hal_rcc.h 定义的。设时钟使能在 HAL 库中都是通过宏定义标识符来实现的。

. r% S. j9 `- c" v( ?: G举个栗子
: w+ C  N9 d; p. T看看 GPIOA 的外设时钟使能宏定义标识符：
2 d! z  V/ J1 C
: g8 X+ G  F3 x4 N( r

1. #define __HAL_RCC_GPIOA_CLK_ENABLE()            do { \

2.                                                                      __IO uint32_t tmpreg; \

3.                                                                      SET_BIT(RCC->AHB2ENR, RCC_AHB2ENR_GPIOAEN); \
   + W+ a9 W" t6 F: Q# [0 ^
4.                                                                             tmpreg = READ_BIT(RCC->AHB2ENR, RCC_AHB2ENR_GPIOAEN); \

5.                                                                             UNUSED(tmpreg); \
   % @6 ^1 K# _) `4 n. w
6.                                                 } while(0)

复制代码

% J) p6 {3 ^8 J这几行代码主要定义了一个宏定义标识符__HAL_RCC_GPIOA_CLK_ENABLE()，其核心操作是通过下面这行代码实现的：

1. SET_BIT(RCC->AHB2ENR, RCC_AHB2ENR_GPIOAEN);

复制代码

这行代码的作用是，设置寄存器 RCC->AHB2ENR 的相关位为 1，至于是哪个位，是由宏定义标识符 RCC_AHB2ENR_GPIOAEN 的值决定的，而它的值为：
( L; [0 u5 u  Z; s: H
, q' u+ X: l1 @. b* r

1. #define RCC_AHB2ENR_GPIOAEN_Pos               (0U)
   7 V7 U3 j1 A+ F( L, t# @
2. #define RCC_AHB2ENR_GPIOAEN_Msk     (0x1UL << RCC_AHB2ENR_GPIOAEN_Pos)

3. #define RCC_AHB2ENR_GPIOAEN                   RCC_AHB2ENR_GPIOAEN_Msk

复制代码

- N! z  w! Y; o( q8 x0 B9 L上面三行代码很容易计算出来 RCC_AHB2ENR_GPIOAEN= 0x00000001，因此上面代码的作用是设置寄存器 RCC->AHB2ENR 寄存器的最低位为 1。从 STM32L4 的参考手册中搜索 AHB2ENR 寄存器定义，最低位的作用是用来使用 GPIOA 时钟。AHB2ENR 寄存器的位 0
' b1 u7 x% o+ G, ]0 G+ j! d8 b描述如下：
1 D9 K) j4 H+ f/ y
6 G% q% Z: l# I; Y1 a7 Z* q

1. Bit 0 GPIOAEN: IO port A clock enable   // GPIOA 时钟使能
   * b  c4 h3 f9 V+ e- g. e& S: s
2. Set and cleared by software.                       // 由软件置 1 和清零

3. 0: IO port A clock disabled                       // 禁止 GPIOA 时钟

4. 1: IO port A clock enabled                       // 使能 GPIOA 时钟

复制代码

那么只要在用户程序中调用宏定义标识符__HAL_RCC_GPIOA_CLK_ENABLE()就可以实现 GPIOA 时钟使能。使用方法为：
5 S- g7 u7 Z4 W( V( ?2 _

1. __HAL_RCC_GPIOA_CLK_ENABLE();        // 使能 GPIOA 时钟

复制代码

/ J7 E( |1 y7 C# R" M对于其他外设，同样都是在 stm32l4xx_hal_rcc.h 头文件中定义，只需要找到相关宏定义标识符即可，这里列出几个常用使能外设时钟的宏定义标识符使用方法：
, n' }. |( p0 ^/ n- z
! `* ]  u  [5 B8 H4 p$ L

1. __HAL_RCC_DMA1_CLK_ENABLE();   // 使能 DMA1 时钟
   6 Q$ w) e* P: E. o
2. __HAL_RCC_USART2_CLK_ENABLE(); // 使能串口 2 时钟

3. __HAL_RCC_TIM1_CLK_ENABLE();   // 使能 TIM1 时钟

复制代码

$ N$ t9 F5 h  U7 w使用外设的时候需要使能外设时钟，如果不需要使用某个外设，同样可以禁止某个外设时钟。禁止外设时钟使用方法和使能外设时钟非常类似，同样是头文件中定义的宏定义标识符。以 GPIOA 为例，宏定义标识符为：
  ^' `1 ~  S5 z
( [7 e9 f$ t5 `5 q  U% f2 K

1. #define __HAL_RCC_GPIOA_CLK_DISABLE()
   + f! ?7 [2 {; I1 e
2. CLEAR_BIT(RCC->AHB2ENR, RCC_AHB2ENR_GPIOAEN)

复制代码

' y- i4 M# g" n# a7 H% J同样，宏定义标识符__HAL_RCC_GPIOA_CLK_DISABLE() 的作用是设置RCC->AHB2ENR 寄存器的最低位为0，也就是禁止GPIOA时钟。这里同样列出几个常用的禁止外设时钟的宏定义标识符使用方法：
9 o9 |3 W" i: ?, c5 D
" \' S2 [6 @4 C4 k% `; `7 d& m

1. __HAL_RCC_DMA1_CLK_DISABLE();   // 禁止 DMA1 时钟

2. __HAL_RCC_USART2_CLK_DISABLE(); // 禁止串口 2 时钟
   ' G* C9 M. @( ?. Q6 O: \
3. __HAL_RCC_TIM1_CLK_DISABLE();   // 禁止 TIM1 时钟

复制代码

————————————————
6 x6 u. T3 Z- I版权声明：天亮继续睡
8 r9 j" g: ^! e; r
( _+ M5 d# c0 l: J7 `7 P5 i( }
