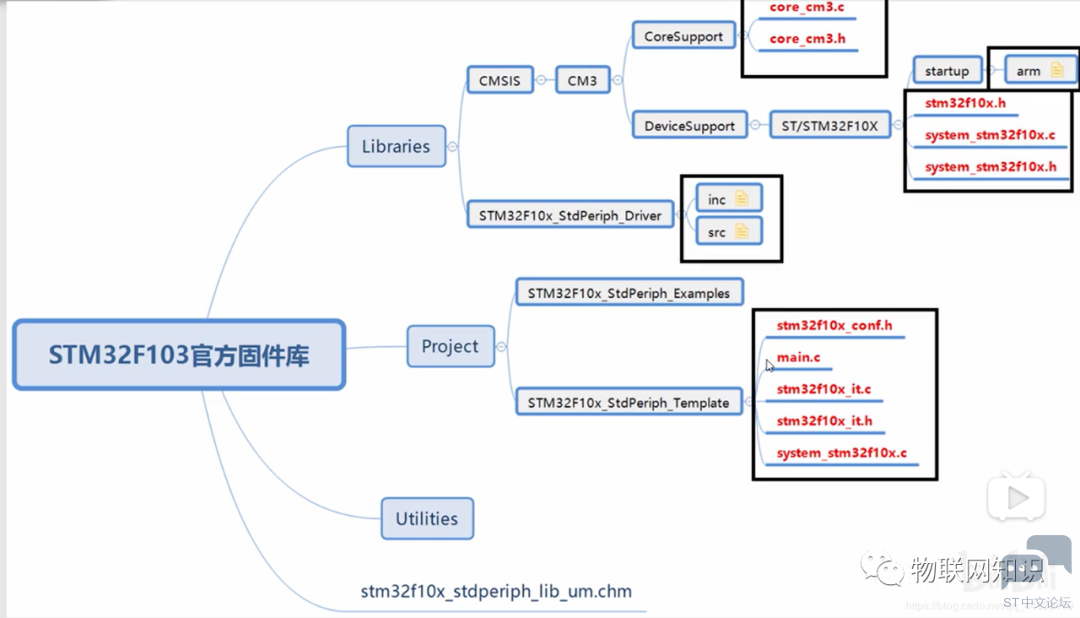

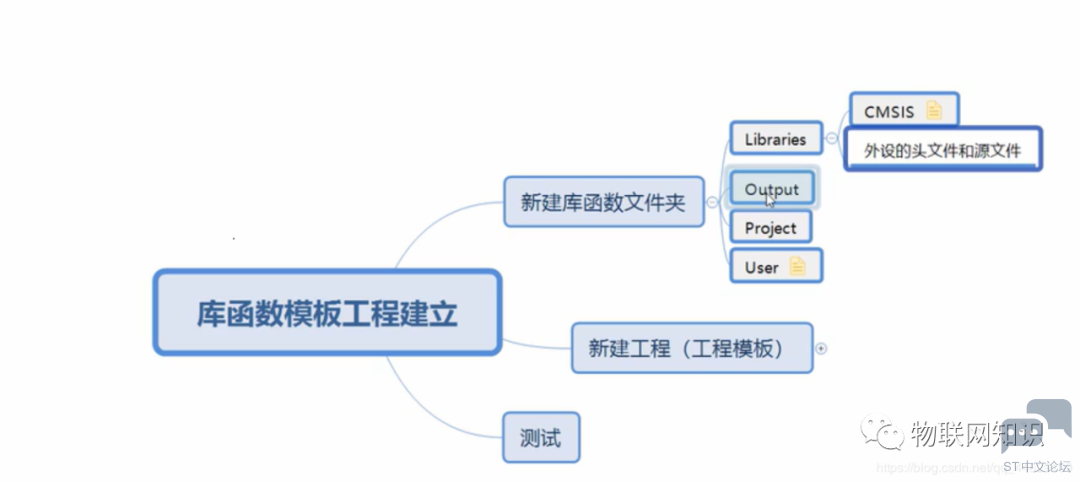

知识介绍工程文件放置

* y* Y* ~( N  Z! @

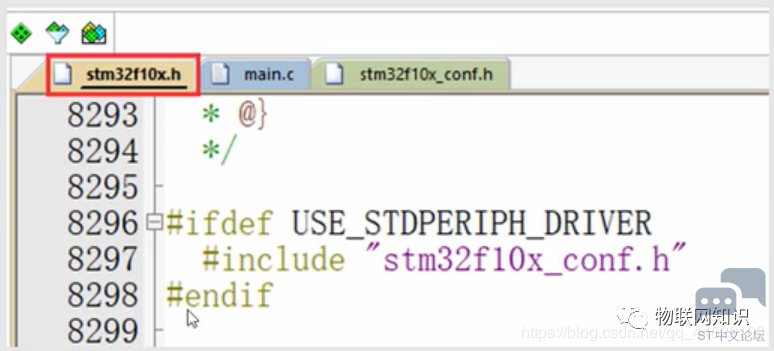

只有在添加进这一串之后，才能使用头文件集合 stm32f10x_conf.h

6 N2 t2 q; A, K. H

6 b/ Q/ ^" g7 P* Y1 i" n% s* W# h1 w

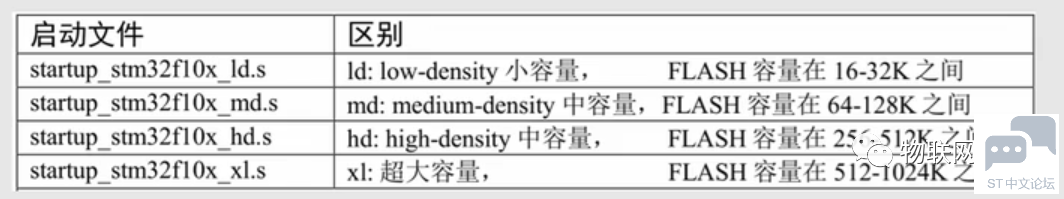

选择类型

初始化时钟从哪找

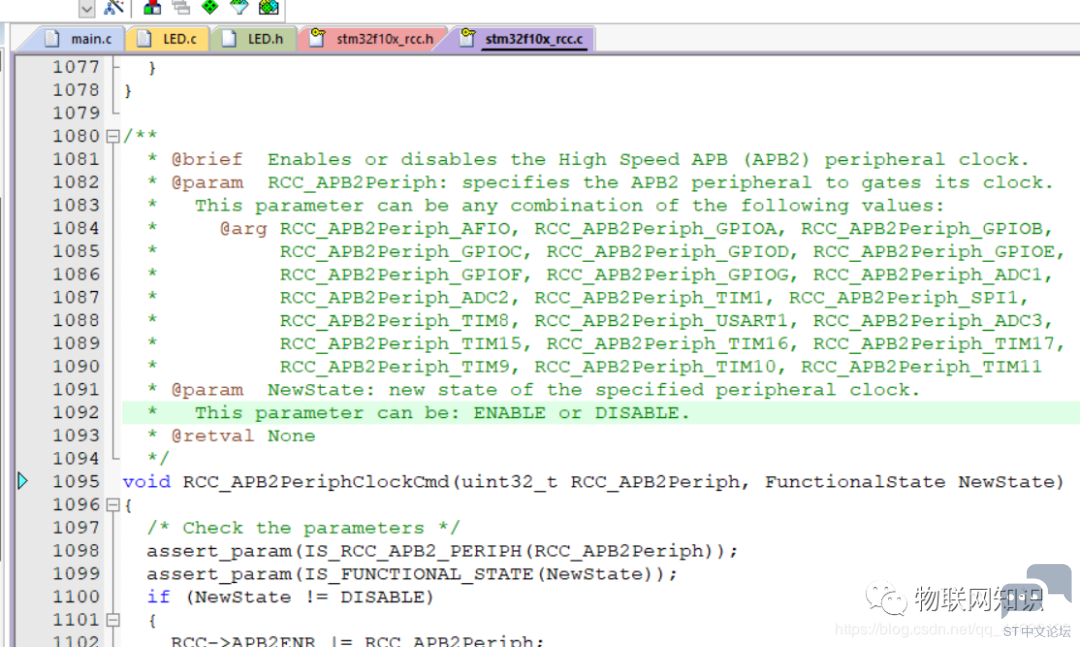

在stm32f10x_rcc.c中。

* G) G# F' c3 H( L+ h

断言函数

& a; N8 ^2 \1 v2 [4 b) ?

此工程需要编写以下五个文档

' d2 q% X# O! q6 p9 R7 ]

LED.h

1. #ifndef __LED_H

2. #define __LED_H
   : z% P7 j) ^3 P' D
3. #include "stm32f10x.h"

4. #define LED_B_GPIO_PIN              GPIO_Pin_1

5. #define LED_R_GPIO_PIN              GPIO_Pin_5
   7 j; H6 E- }$ f9 n
6. #define LED_GPIO_PORT               GPIOB
   ) L) J( B2 R, `
7. #define LED_GPIO_CLK                RCC_APB2Periph_GPIOB

8. //反转
   - R- g* l2 L* j- G1 q+ c' m
9. #define LED_R_TOGGLE        {LED_GPIO_PORT->ODR ^= LED_R_GPIO_PIN;}//异或可以改变原来的状态
   2 j$ u  I  s; I& W" x/ l
10. #define LED_B_TOGGLE        {LED_GPIO_PORT->ODR ^= LED_B_GPIO_PIN;}//异或可以改变原来的状态

11. void LED_GPIO_Config(void);
    ! \6 U: e1 W/ m: k. ~% }
12. #endif /* __LED_H */

复制代码

LED.c

1. #include "YANG_LED.h"
   / c& y$ ]- r0 |( w- p$ ^
2. void LED_GPIO_Config(void)

3. {
   0 ~5 E' C& o9 W6 E: O* L
4. /*定义3个GPIO_InitTypeDef 类型的结构体*/
   ' L2 z* |2 I3 {8 d, H
5. GPIO_InitTypeDef  GPIO_InitStruct1;
   & c5 O" P  `4 N7 n$ l, p6 f
6. GPIO_InitTypeDef  GPIO_InitStruct2;
   9 `3 U+ {" Q- ]* Q
7. /*开启 LED 相关的 GPIO 外设时钟*/
   . l, A9 d; b' k- B
8. RCC_APB2PeriphClockCmd(LED_GPIO_CLK, ENABLE);
   ' }$ S9 r. f7 W8 x
9. GPIO_InitStruct1.GPIO_Pin = LED_B_GPIO_PIN;

10. GPIO_InitStruct2.GPIO_Pin = LED_R_GPIO_PIN;

11.   GPIO_InitStruct1.GPIO_Mode = GPIO_Mode_Out_PP;
    + k! n0 S- p' f( {" e3 ~! n
12. GPIO_InitStruct1.GPIO_Speed = GPIO_Speed_50MHz;

13.   GPIO_InitStruct2.GPIO_Mode = GPIO_Mode_Out_PP;
    , \8 f) g: }$ M/ ]8 b! Q" O* y: F
14. GPIO_InitStruct2.GPIO_Speed = GPIO_Speed_50MHz;
    0 B( o) W2 `, O8 A, H) x; w6 ]- Y
15. GPIO_Init(LED_GPIO_PORT, &GPIO_InitStruct1);
    . E; H+ f: M  T" J% X, e; V# ?3 T8 {' c
16. GPIO_Init(LED_GPIO_PORT, &GPIO_InitStruct2);

17. }

复制代码

KEY.h
4 N3 R% q: Q0 E/ Y8 a9 w

1. #ifndef __KEY_H
   + O0 m& k% T' Z' b
2. #d#include "stm32f10x.h"
   : V: f8 ?9 u/ H% e$ r! w
3. #define  KEY_ON      1

4. #define  KEY_OFF     0
   ' P) A$ Z/ u- k) v" P" n
5. #define KEY1_GPIO_CLK   RCC_APB2Periph_GPIOA

6. #define KEY1_GPIO_PORT   GPIOA
   7 ~6 @4 ?" h5 S& R0 m. u
7. #define KEY1_GPIO_PIN   GPIO_Pin_0

8. #define KEY2_GPIO_CLK   RCC_APB2Periph_GPIOC
     v3 ^: y* \( G$ T# p; N& a# d
9. #define KEY2_GPIO_PORT   GPIOC
   * R& u; L; q! ]2 t: l
10. #define KEY2_GPIO_PIN   GPIO_Pin_13
    + e0 g0 d4 H  x4 d' E% q7 z4 M) L
11. void Key_GPIO_Config(void);

12. uint8_t Key_Scan(GPIO_TypeDef *GPIOx,uint16_t GPIO_Pin);
    4 c6 c$ N" i3 g" w6 ?. d
13. #endif /* __KEY_H */

复制代码

KEY.c

1. #include "KEY.h"
   3 B% R3 _% f2 Z
2. void Key_GPIO_Config(void)
   , i& a5 c6 Q$ m
3. {
   2 R0 F/ @! N  F+ C" T2 `5 A
4. GPIO_InitTypeDef GPIO_InitStructure;
   6 F! U, F- `  v5 |6 C7 O$ s% _
5. RCC_APB2PeriphClockCmd(KEY1_GPIO_CLK|KEY2_GPIO_CLK,ENABLE);
   ' i+ b& q$ b5 c
6.   //定义第一个按键
   # t9 H/ f7 @1 o' h* ]
7. GPIO_InitStructure.GPIO_Pin = KEY1_GPIO_PIN;

8. GPIO_InitStructure.GPIO_Mode = GPIO_Mode_IN_FLOATING;

9. GPIO_Init(KEY1_GPIO_PORT, &GPIO_InitStructure);
   8 a; G% t7 t2 c6 j; P1 x* }
10. //定义第二个按键

11. GPIO_InitStructure.GPIO_Pin = KEY2_GPIO_PIN;
    1 W+ ~9 \1 P( @4 d: P
12. GPIO_InitStructure.GPIO_Mode = GPIO_Mode_IN_FLOATING;

13. GPIO_Init(KEY2_GPIO_PORT, &GPIO_InitStructure);

14.
    " ~: P7 E2 z2 I- r, R
15. }
    $ I8 b( X3 P4 Z$ o; U. k
16. uint8_t Key_Scan(GPIO_TypeDef *GPIOx,uint16_t GPIO_Pin)
    6 u; a" Q" o/ B) ?* a
17. {

18. if( GPIO_ReadInputDataBit(GPIOx, GPIO_Pin) == KEY_ON )
    3 A) L7 ^% j, r, D  [
19. {
    9 M, S6 H* G  Y
20.   while( GPIO_ReadInputDataBit(GPIOx, GPIO_Pin) == KEY_ON );

21.   return KEY_ON;

22. }
    ( `: F3 r% y7 r
23. else return KEY_OFF;
    0 O) {+ e+ l1 i" }
24. }

复制代码

: k- C4 E$ W. w, o, Z( A

main.c

1. #include "stm32f10x.h"   // 相当于51单片机中的  #include <reg51.h>

2. #include "LED.h"
   ! {, ^. ^3 x' E- ^$ n2 \$ g
3. #include "KEY.h"
   0 N6 m# H% a6 a' }& T" H2 r
4. int main(void)
   ! U, I: [  z0 _* k% S
5. {

6. LED_GPIO_Config();
   5 d9 w  Z' C$ x- t3 O
7. Key_GPIO_Config();
   ; e# ^# ]; j/ y
8.    while (1)
   . u/ G) _8 v! q1 W# T% i' o  b
9. {

10.     if ( Key_Scan(KEY1_GPIO_PORT,KEY1_GPIO_PIN) == KEY_ON )
    4 z; B; w6 v) s2 R3 g
11.       LED_B_TOGGLE;
    / G5 g$ ~0 A. M
12.     if ( Key_Scan(KEY2_GPIO_PORT,KEY2_GPIO_PIN) == KEY_ON )

13.         LED_R_TOGGLE;
    $ {3 ^: `& [6 E
14.   }
    7 @/ @  s/ J( d* E. D

复制代码

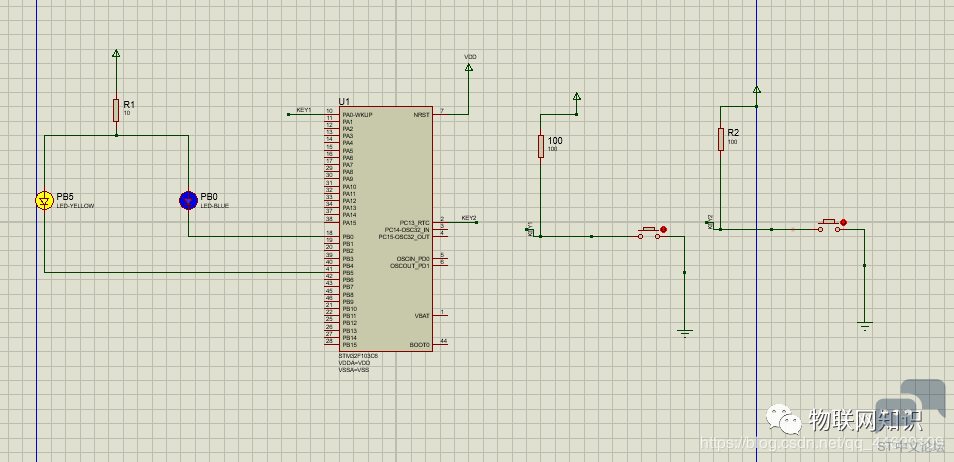

仿真图
