文章简介:	【经验之谈】基于认识STM32的经验分享

第一篇认识STM32
" g1 ~( }" y* `* F$ F5 L7 GSTM32开发板的资源# j8 T6 P2 a. N7 E& v3 w; Z
64KB SRAM、512KB FLASH、2 个基本定时器、4 个通用定时器、2 个高级定时器、2 个 DMA 控制器（共 12 个通道）、3 个 SPI、 2 个 IIC、5 个串口、1 个 USB、1 个 CAN、3 个 12 位 ADC、1 个 12 位 DAC、1 个 SDIO 接口、1 个 FSMC 接口以及 112 个通用 IO 口。该芯片的配置十分强悍，并且还带外部总线（FSMC）可以用来外扩 SRAM 和连接 LCD 等，通过 FSMC 驱动 LCD，可以显著提高 LCD 的刷屏速度。

3 V$ \1 @3 i* T8 w( j% @

MCU部分芯片原理图

1.IO口

STM32F103ZET6的主IO口有两组为P1和P2，这两组共有106个IO口，ZET6的总IO口有112个，RTC晶振占用了其中两个IO口，其余4个口分别由P3和P5两组引出

2.USB 串口/串口1选择接口

STM32F103板载的USB 串口和STM32F103ZET6的串口是通过P3 连接起来的，与CH340G的连接是TXD/RXD，也就是串口通信的接、发引脚；USART1_RX和USART_TX是和ZET6相连的，通过相连就可以实现USB和ZET6的串口通信，同时PA9和PA10也是IO口

3.JTAG/SWD

! {$ a4 t5 n9 b& G/ W4 ^+ i* P
STM32有两个接口JTAG和SWD，一般情况我们会选SWD模式，在SWD模式下只需要一根线就可以把代码下载调试，这和我们平时使用的串口下载一样，且速度很快，SWD和JTAG的接口是共用，所以接上JTAG也可以使用SWD模式，JTAG 有几个信号线用来接其他外设了，但是 SWD 是完全没有接任何其他外设的，所以在使用的时候，最好选择SWD模式
0 _- d s7 j( l

4.LCD模块

TFT_LCD 是一个通用的液晶模块接口，LCD 接口连接在 STM32F103ZET6的 FSMC 总线上面，可以显著提高 LCD 的刷屏速度。T_MISO/T_MOSI/T_PEN/T_SCK/T_CS 连接在 MCU 的 PB2/PF9/PF10/PB1/PF11 上，这些信号用来实现对液晶触摸屏的控制（支持电阻屏和电容屏）。LCD_BL 连接在 MCU 的 PB0上，用于控制 LCD 的背光。液晶复位信号 RESET 则是直接连接在开发板的复位按钮上，和MCU 共用一个复位电路。

5.复位电路

因为 STM32 是低电平复位的，所以ZET6的电路也是低电平复位的，这里的 R2 和 C10构成了上电复位电路。同时，开发板把 TFT_LCD 的复位引脚也接在 RESET 上，这样这个复位按钮不仅可以用来复位 MCU，还可以复位 LCD。

6.光敏传感器

图中的 LS1 就是光敏传感器，其实就是一个光敏二极管，周围环境越亮，电流越大，反之电流越小，即可等效为一个电阻，环境越亮阻值越小，反之越大，从而通过读取 LIGHT_SENSOR的电压，即可知道周围环境光线强弱。LIGHT_SENSOR 连接在 MCU 的 ADC3_IN6上面，即 PF8 引脚。

7.温湿度传感器接口

U4接口支持 DS18B20/DS1820/DHT11 等单总线数字温湿度传感器。1WIRE_DQ 是传感器的数据线，该信号连接在 MCU 的 PG11 上。

8.LED

其中 PWR 是系统电源指示灯，为蓝色。LED0和 LED1分别接在 PB5 和 PE5 上。

9.按键

KEY0 和 KEY1 用作普通按键输入，分别连接在 PE4 和 PE3 上，这里并没有使用外部上拉电阻，但是 STM32 的 IO 作为输入的时候，可以设置上下拉电阻，可以使用 STM32 的内部上拉电阻来为按键提供上拉。KEY_UP 按键连接到 PA0，它除了可以用作普通输入按键外，还可以用作 STM32 的唤醒输入。注意：这个按键是高电平触发的。

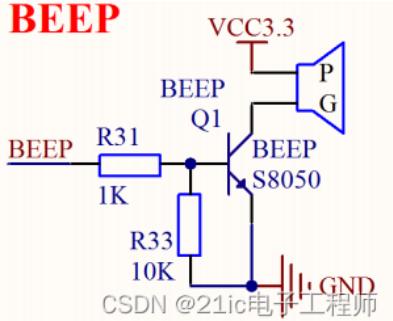

10.蜂鸣器

STM32F103里使用的是有源蜂鸣器，它指自带了震荡电路的蜂鸣器，这种蜂鸣器一接上电就会自己震荡发声。Q1 是用来扩流，R33 则是一个下拉电阻，避免 MCU 复位的时候，蜂鸣器可能发声的现象。BEEP 信号直接连接在 MCU 的 PB8 上面，PB8 可以做 PWM 输出，所以如果想要控制蜂鸣器“唱歌”，就可以使用 PWM 来控制蜂鸣器。
