STM32F103 从8MHz晶振换到12MHz晶振对应的程序修改

STMCU小助手 · 2022-12-27T10:00:01+00:00

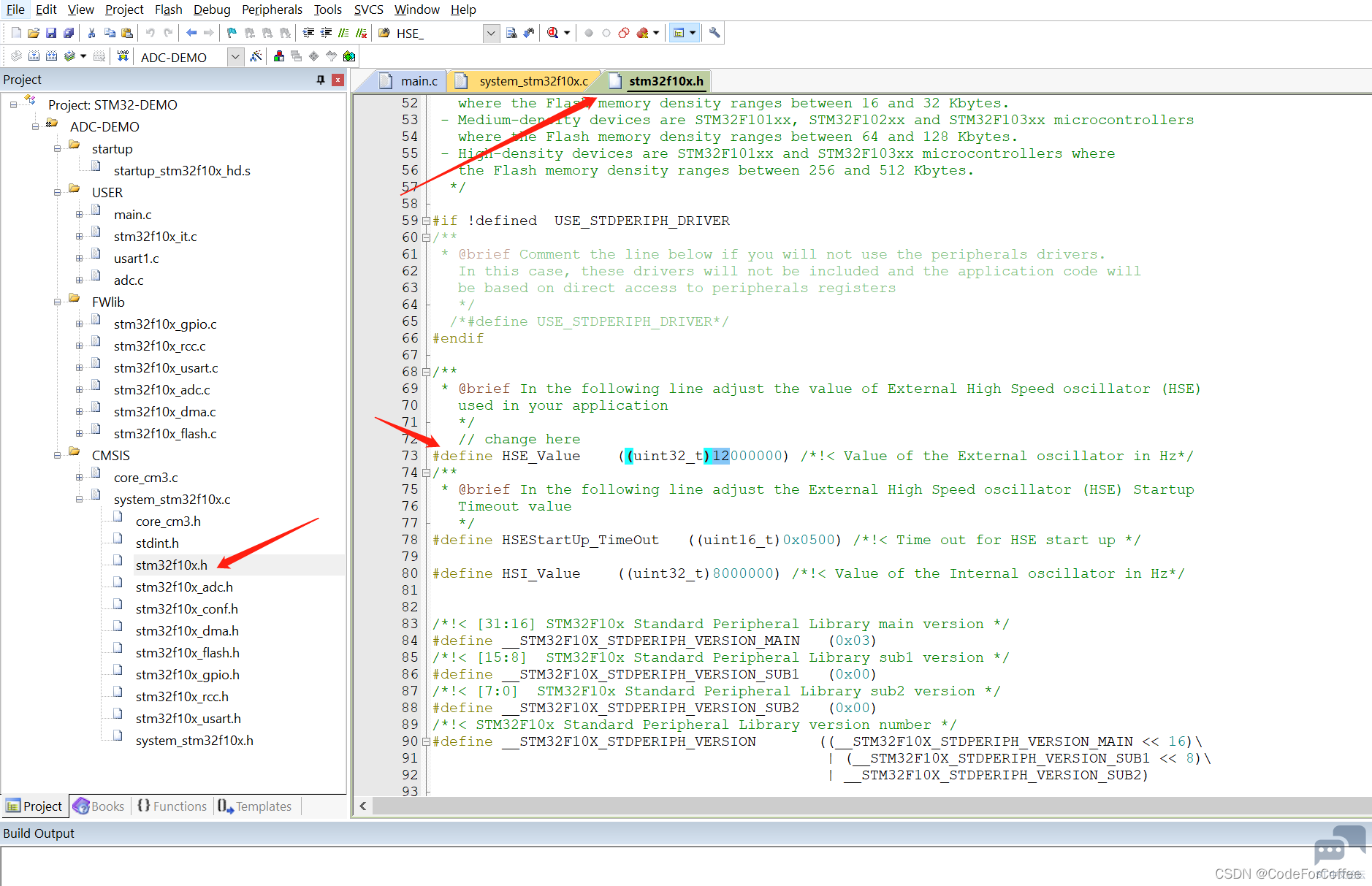

现有的程序使用的无源晶振为8MHz，而手头的板子，使用的无源晶振为12MHz; y$ _8 _; P' e- M) Q* ^# E + C) S9 p/ i" v6 H; L 因此，需要对8MHz的程序进行修改，否则UART等外设时钟紊乱将直接导致波特率的出错，影响通信 : U* I3 \5 M4 l' M% i ! H4 F, F3 g C k% v0 J修改步骤如下, E& B3 v$ F. ]4 @. E 1. 之前的晶振频率为8M，锁相环倍频系数为9，因此系统时钟频率为72M; b% R6 |3 v, h 现在晶振频率为12M，要使得系统时钟频率为72M，则锁相环倍频系数为6 5 X' L2 \, a; e* E7 M! V0 t3 C) l* j. d0 @5 |# C 因此在此处修改RCC寄存器6 j! ^5 `$ z& i% Q+ N% o" S + }: O( w" O" B( @ 6 O& _: l0 P+ y2 o3 Q" v- P0 o, {5 v * j+ x, U" x- }6 `, [4 U5 \ 2. 头文件中定义了HSE的频率为8HMz + F9 s! k/ |. P( P3 ? w/ C- x/ D6 `$ a+ _- W需要将其改为12MHz# p% W. C m. L8 e * Z6 v2 z2 L! d) u r. R 0 z) @1 n: r0 l: |+ b. ^' L" H6 v 8 G* A1 E$ d9 j8 {————————————————$ z9 u4 z) M3 w k' r+ u5 f 版权声明：CodeForCoffee : l5 D- \( g% Y1 A9 _7 ~- y! [$ L 6 L/ H, s9 w# f7 o$ l5 b7 N" i& O 3 z6 M7 D W# O/ O# p+ k: C A. e

[复制链接]

STMCU小助手发布时间：2022-12-27 18:00

技术帖
文章封面:
文章简介:	STM32F103 从8MHz晶振换到12MHz晶振对应的程序修改

现有的程序使用的无源晶振为8MHz，而手头的板子，使用的无源晶振为12MHz

因此，需要对8MHz的程序进行修改，否则UART等外设时钟紊乱将直接导致波特率的出错，影响通信

修改步骤如下

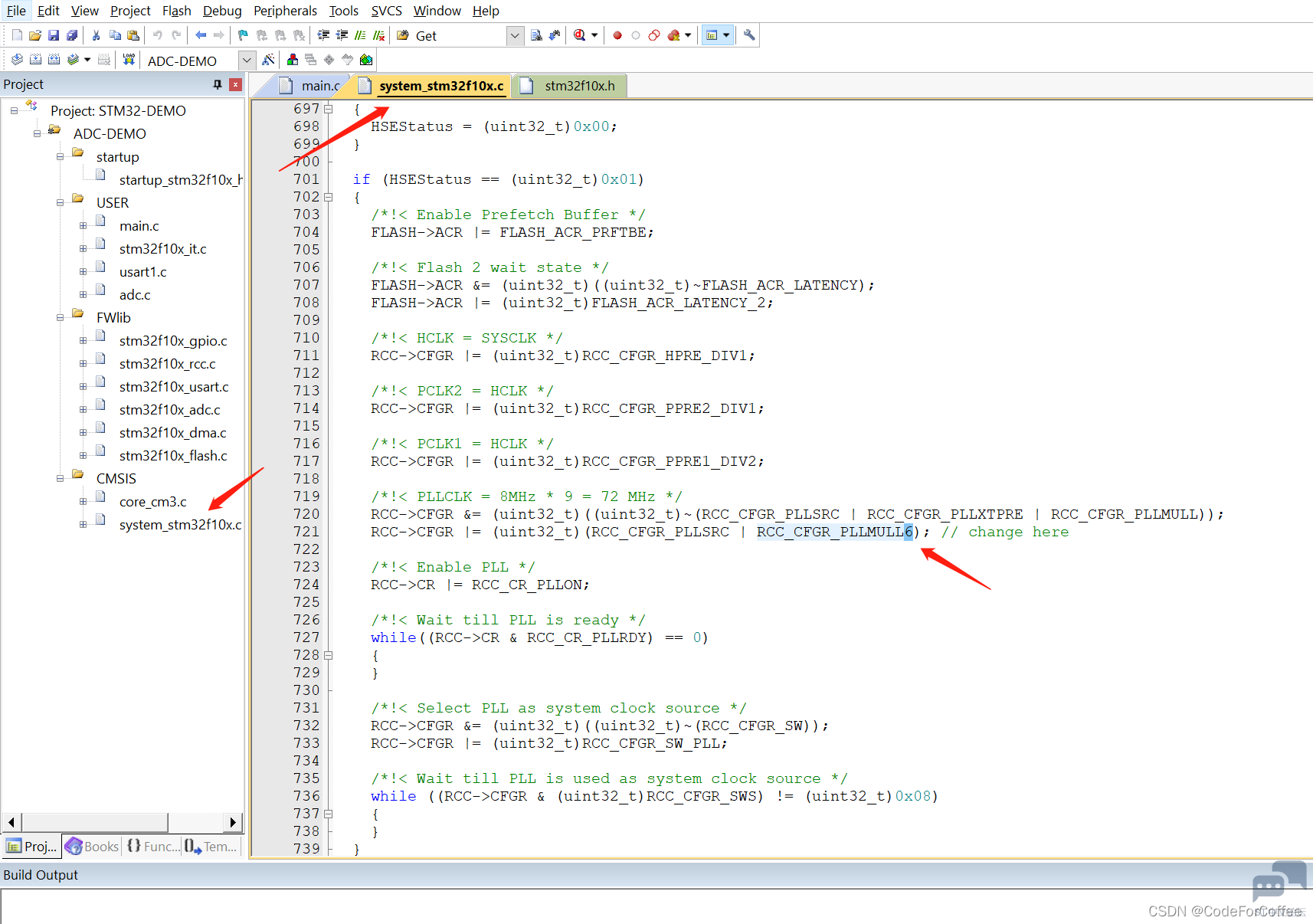

1. 之前的晶振频率为8M，锁相环倍频系数为9，因此系统时钟频率为72M

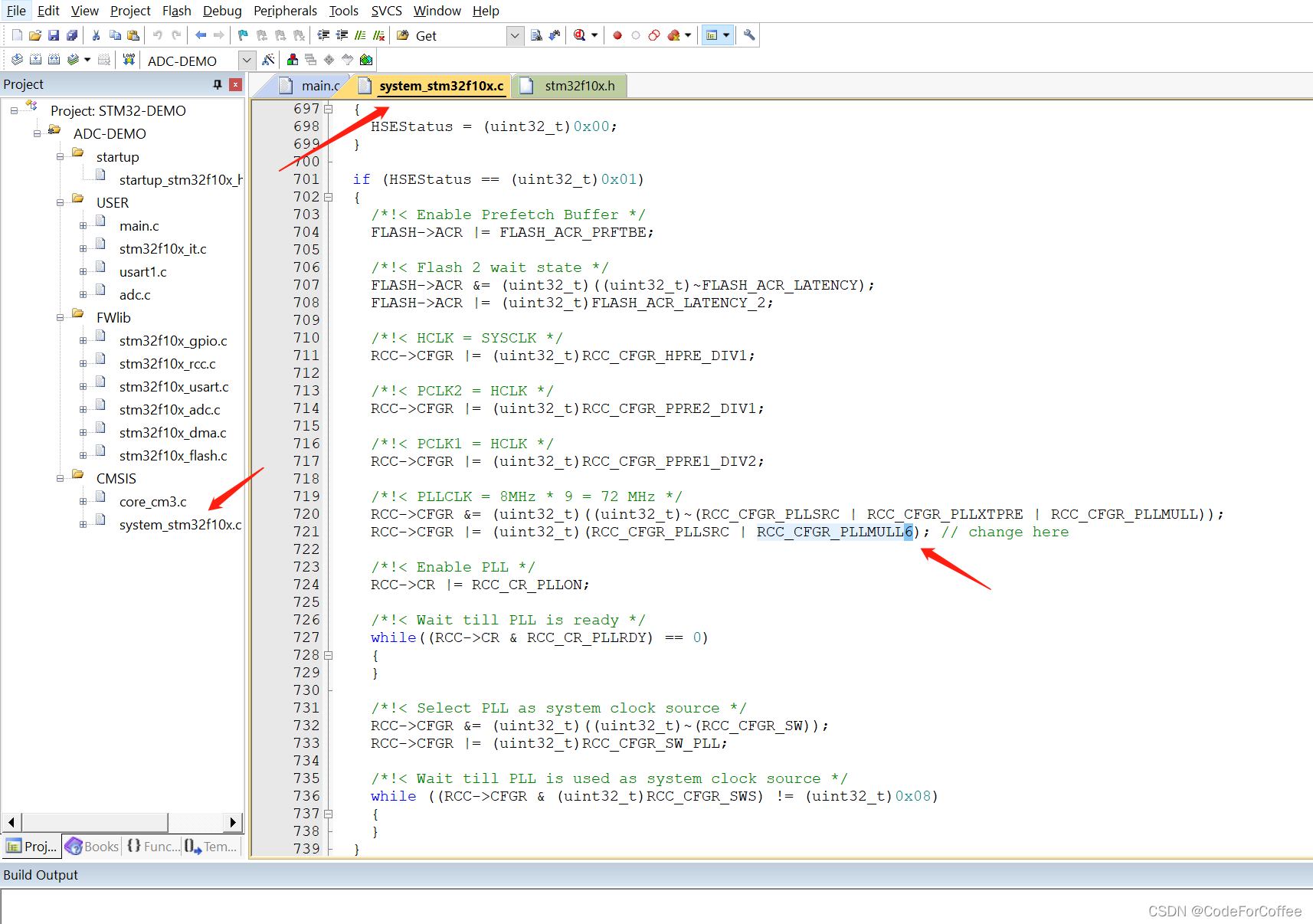

现在晶振频率为12M，要使得系统时钟频率为72M，则锁相环倍频系数为6

因此在此处修改RCC寄存器
