至于中断的什么优先级，什么优先级分组，使能之类的原理，就不再赘述。这里主要是记载以下如何使用中断，以及中断配置函数的实现过程，其中并叙述我曾经的疑惑和感悟。

　　我的开发板里的中断例程是用按键控制一个灯亮和灭的两个状态。

　　这个例程的实现过程如下描述：

2 D- e+ {/ V/ U+ N' r5 d

第一步，将一个I/O口配置成中断输入模式。

　　这里需要注意的是，GPIO本身是没有中断功能神马的。如果硬要使他产生中断输入方式，就得将相应的端口映射到相应的外部事件上去。而其他外设是有中断功能的，直接使能/失能其中断即可，比如USART，直接开启其发送/接收中断，那么USART也就相应的采取中断方式进行工作了。

0 l- u/ K6 X! k# t! |

　　而这一点，是我开始很疑惑的：为啥GPIO口使用中断方式进行工作的时候就必须要映射到外部事件上去，而其他就不呢？百度网友的解惑是：比如USART产生的中断，是没有经过EXTI，而是直接将中断放入了NVIC；但是GPIO它作为中断源，是要经过EXTI的。仔细参看下面两个图，其实就会恍然大悟：

) c/ w( q9 X: f" R1 e

* O) b6 G% T( [2 {0 p+ P' ?" l) m

这第一步就是作为输入中断源的I/O口的相关配置，例程库函数如下：

1. void BUTTON_Configuration(void)
   ! Q- W. |" u) p9 F
2. {

3.     GPIO_InitTypeDef    GPIO_InitStructure;
   & _* a! w& U5 R6 X# A
4.     GPIO_InitStructure.GPIO_Mode = GPIO_Mode_IPU;

5.     GPIO_InitStructure.GPIO_Pin = GPIO_Pin_11 | GPIO_Pin_12;
   / H$ N) Q3 ~& \& x
6.     GPIO_Init(GPIOD, &GPIO_InitStructure);
   3 ~* H7 S) L2 Q7 o) h
7.

8.     RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOD | RCC_APB2Periph_AFIO,ENABLE);

9.     GPIO_EXTILineConfig(GPIO_PortSourceGPIOD , GPIO_PinSource11);
   - {5 N; |) v. z0 H
10.     GPIO_EXTILineConfig(GPIO_PortSourceGPIOD , GPIO_PinSource12);

11. }

复制代码

因为我板子上的例程是按键输入中断，所以函数名字就写的按键配置吧；

3~5行，就是gpio口的普通配置，学习单片机开天辟地，就先是gpio口，这个没啥稀奇的了，没啥可说的了；我的板子上是PD^11,PD^12两个端口作为中断输入的。

8行，注意这个时候，要使能GPIO口的复用时钟功能。

9~10行，就是将PD^11,PD^12映射到外部事件线上去。在keil中跳转到其函数实现中：

6 v+ Z0 G$ `+ z/ M& |5 o  e7 N$ a

1. void GPIO_EXTILineConfig(uint8_t GPIO_PortSource, uint8_t GPIO_PinSource)

2. {
   ( ~3 S# [. K# E! p+ o: T2 f; N
3.   uint32_t tmp = 0x00;

4.   /* Check the parameters */
   - f' r% s0 J9 ?+ G5 x) B
5.   assert_param(IS_GPIO_EXTI_PORT_SOURCE(GPIO_PortSource));

6.   assert_param(IS_GPIO_PIN_SOURCE(GPIO_PinSource));

7.
   ; U( \, X+ J$ @
8.   tmp = ((uint32_t)0x0F) << (0x04 * (GPIO_PinSource & (uint8_t)0x03));
   5 n$ j( v" n( J5 k3 j% Q
9.   AFIO->EXTICR[GPIO_PinSource >> 0x02] &= ~tmp;

10.   AFIO->EXTICR[GPIO_PinSource >> 0x02] |= (((uint32_t)GPIO_PortSource) << (0x04 * (GPIO_PinSource & (uint8_t)0x03)));
    # u, P& `6 ^* t9 [- O" ~1 p1 b
11. }

复制代码

5~6行，用库函数的都知道，就是两个宏定义，起到的作用是对相关的数据神马的进行正确性检查。

8 s( z( q, D* K

8行，GPIO_PinSource这个是外面BUTTON_Configuration()调用GPIO_EXTILineConfig()时传的参数。可能都不知道8行这个式子为啥要这么写。先看看我例程中是如何传的参：

1. GPIO_EXTILineConfig(GPIO_PortSourceGPIOD , GPIO_PinSource11);

复制代码

也即是GPIO_PinSource <==>GPIO_PinSource11；那么GPIO_PinSource11是个什么东西呢：官方库已经这样定义了：

1. #define GPIO_PinSource11           ((uint8_t)0x0B)

复制代码

! F8 Y: x8 A; ^  I' ?

如果按照我的例程，8行这个式子中，tmp == 0x0F << (0x04 *(0x0B & 0x03)==>tmp = 0x0F000;先不管这个数字是个啥意思，反正它就是个数字，它其实是为了第9行寄存器的值服务的-->既然如此，如果用寄存器写的话，我可以直接给寄存器某个值，何必要山路十八弯呢？当然，库函数，是有通用性的，就像一个数学公式的作用。

9行：AFIO_EXTICR：外部事件控制<配置>寄存器。在数据手册中显示，有4个，它们分别对应的是各个外部事件exit_x<x = 0~15>。每个寄存器对应4个外部事件，于是4x4 = 16。，注意数据手册中的编号是从1开始的，而不是0开始的；但是，MDK中是0~3的。于是这里把相关值带进来一看，第九行其实就变成了如下式子:

) X5 l& h0 @- a+ y

AFIO->EXTICR[GPIO_PinSource >> 0x02] &= ~tmp;

AFIO->EXTICR[2] &= ~0xF000;==>AFIO->EXTICR[2] &= 0x0FFF;

什么意思？不就是将这个寄存器的第12~15清零吗？不就是将数据手册中第AFIO_EXTICR3寄存器的12~15清零么？再次注意：该寄存器在MDK中是0~3的，数据手册中的编号是从1开始的，而不是0开始的；

这个样，9行以前的一切的操作，就是为了给该寄存器的某个位进行清零嘛，至于具体清哪一位，还得看你映射到哪一位。

10行：引脚选择了，现在就选择这个引脚是哪个端口的，我的是D端口，那么按照官方对D端口的定义如下：

1. #define GPIO_PortSourceGPIOD       ((uint8_t)0x03)

复制代码

AFIO->EXTICR[2]  |= 0x03 << 12;查看数据手册，恰好是设置成了D口的第11号端子上嘛。

于是第一步总结是：

; R5 H8 w) C& o% E3 a( q

1)外部事件寄存器相关位清零；

9 o. h7 ~7 x/ D8 b7 j

2)设置输入端子的编号

/ r5 V- ]3 ^8 O+ e- U: s( [% G0 J

3)设置端口编号

注：一共有A~G个端口嘛，而每个端口上又有N多端子，这个参看GPIo那章数据手册。

悟出：库函数确实方便，具有公式效应，但山路十八弯，在这里，该例程中，要实现该功能，用寄存器，就两条语句嘛：

1. 1 AFIO->EXTICR[2] &= 0x0FFF;

2. 2 AFIO->EXTICR[2] |= 0x03 << 12;

复制代码

1行：12~15清零

2行：0x03：表示是PD端口 ;0x03 << 12：表示在AFIO_EXTICR寄存器中的第12位开始写入0x03这个值，而括号中的2，说明是第三个寄存器，这样一组合，恰好就是PD^11了.描述起来一长串，如果看对照个看数据手册的话，就一目了然了。而这里唯一会让人凌乱的是：这个寄存器在数据手册上的编号和MDK中的编号不一致。自己在细读了<<stm32不完全手册>>才发现这个问题，开始可是百思不得其解呀。

总结下第一步要做的事情：

0 S- d) ^5 }( m% O" W

1）初始化I/O口为输入；

' p" t* y" k" W) ]# o

2）开启I/O复用时钟，并设置外部事件映射关联。

4 A% v& M( Z( C3 W* Q2 E

接下来是第二步：

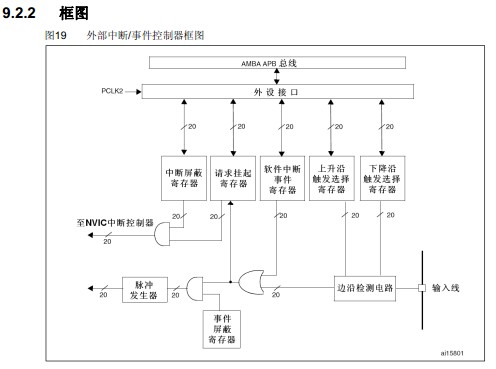

　　第一步是将外部GPIO口映射到某外部事件上去。那么接下来，就该对该外部事件进行配置了，包括外部事件线路的选择、触发条件、使能。这里需要理解清楚的是，GPIO口和外部事件是各自独立的，它们并不是一体的---详细理解第一步，将GPIO口映射到某外部事件，可以看出GPIO和外部事件这个东西是两个不同的东西，在这里，GPIO的映射，无非就是GPIO口搭了外部事件的一趟顺风车。也所以，外部事件依然是要配置和使能的，不能说，将GPIO口映射到外部事件就可以产生中断了。

　　接下来看看例程中外部事件的配置函数：

1. void EXTI_Configuration(void)

2. {

3.     EXTI_InitTypeDef EXTI_InitStructure;
   * @: g/ D8 C" F# N: N/ w- R" ~: r3 u4 Z
4.     /*PD11外部中断输入*/
   2 g" y9 e! S5 k
5.     EXTI_InitStructure.EXTI_Line = EXTI_Line11;
   & G; S! K; J. T9 l7 G' S
6.     EXTI_InitStructure.EXTI_Mode = EXTI_Mode_Interrupt;

7.     EXTI_InitStructure.EXTI_Trigger = EXTI_Trigger_Falling;

8.     EXTI_InitStructure.EXTI_LineCmd    = ENABLE;
   * u& X- B, K9 m; J' k5 d) B
9.     EXTI_Init(&EXTI_InitStructure);

10.

11.     /*PD12外部中断输入*/
    ' c0 [% _# N4 B8 H5 l
12.     EXTI_InitStructure.EXTI_Line = EXTI_Line12;

13.     EXTI_InitStructure.EXTI_Mode = EXTI_Mode_Interrupt;

14.     EXTI_InitStructure.EXTI_Trigger = EXTI_Trigger_Falling;
    * x* S& [3 z: P
15.     EXTI_InitStructure.EXTI_LineCmd    = ENABLE;

16.     EXTI_Init(&EXTI_InitStructure);

17. }

复制代码

/ Q) H" T% V4 U% z2 L- i$ {( `. o

可以看出，5~8；12~15行，无非就是在填充一个接头体。而真正实在的是9、16行：它们是外部事件初始化函数，把前面填充的结构体地址作为参数，传进EXTI_INit()。

在MDK中右键EXTI_Init()跳转到该函数的实现中去，代码如下：

1. void EXTI_Init(EXTI_InitTypeDef* EXTI_InitStruct)
   7 q9 T% V9 q. c! k
2. {
   # q) L% }: z' I2 ^
3.   uint32_t tmp = 0;

4.

5.   /* Check the parameters */
     b) T7 @" |+ Q' q
6.   assert_param(IS_EXTI_MODE(EXTI_InitStruct->EXTI_Mode));
   6 l( e4 E' }# `6 f- p% F4 z
7.   assert_param(IS_EXTI_TRIGGER(EXTI_InitStruct->EXTI_Trigger));

8.   assert_param(IS_EXTI_LINE(EXTI_InitStruct->EXTI_Line));

9.   assert_param(IS_FUNCTIONAL_STATE(EXTI_InitStruct->EXTI_LineCmd));

10.
    ! L6 i% q' x- l- U' u
11.   tmp = (uint32_t)EXTI_BASE;
    ! [. {. l. T# M
12.

13.   if (EXTI_InitStruct->EXTI_LineCmd != DISABLE)

14.   {

15.     /* Clear EXTI line configuration */

16.     EXTI->IMR &= ~EXTI_InitStruct->EXTI_Line;
    9 y' P$ Q  o2 c( s* M) d' l% G$ Q1 G5 O
17.     EXTI->EMR &= ~EXTI_InitStruct->EXTI_Line;

18.

19.     tmp += EXTI_InitStruct->EXTI_Mode;

20.
    5 w$ O, G0 t7 p4 ]$ U- ^2 `* H- J' Z
21.     *(__IO uint32_t *) tmp |= EXTI_InitStruct->EXTI_Line;
    + w7 h9 b: }# l; j6 {
22.
    ( R1 y: g  e$ p! ^2 q
23.     /* Clear Rising Falling edge configuration */
    7 Z) A4 S4 I0 e' o8 T
24.     EXTI->RTSR &= ~EXTI_InitStruct->EXTI_Line;
    " r! q4 s. k2 S1 V5 J6 e  o
25.     EXTI->FTSR &= ~EXTI_InitStruct->EXTI_Line;
    + U# ^# B- ~' ?2 }
26.

27.     /* Select the trigger for the selected external interrupts */
    + v* I0 y# x$ O) ~# Q
28.     if (EXTI_InitStruct->EXTI_Trigger == EXTI_Trigger_Rising_Falling)
    7 C* b9 G, j8 K
29.     {
    / d! U* M/ x: k" Z# @$ j; S
30.       /* Rising Falling edge */
    * B( j0 y7 G! f
31.       EXTI->RTSR |= EXTI_InitStruct->EXTI_Line;
    7 E3 Z; d. c1 I/ J+ T, ^' E
32.       EXTI->FTSR |= EXTI_InitStruct->EXTI_Line;

33.     }

34.     else

35.     {
    * P: U' L1 G9 p6 S
36.       tmp = (uint32_t)EXTI_BASE;
    3 s9 ]( J3 }# Z$ |: M& o* Q
37.       tmp += EXTI_InitStruct->EXTI_Trigger;
    & ?& x& q5 l9 \. C' i' R
38.
    * Q/ r4 F9 r7 X# c, O3 r
39.       *(__IO uint32_t *) tmp |= EXTI_InitStruct->EXTI_Line;
    3 X' E9 K0 O: x/ f0 y
40.     }
    - U- J7 I  t) F0 @
41.   }
    , K- g* [" a7 t  M# o* F4 r
42.   else

43.   {
    - K2 B  E7 k! H  I$ J
44.     tmp += EXTI_InitStruct->EXTI_Mode;

45.
    9 {3 x( W$ N  V
46.     /* Disable the selected external lines */
    ; w$ ]& u8 n0 G- \* o. n/ `/ F
47.     *(__IO uint32_t *) tmp &= ~EXTI_InitStruct->EXTI_Line;
    * H4 j% Y, l9 K$ ~  d$ ^4 W
48.   }
    1 O& q  {3 @  B- {/ W  o
49. }

复制代码

第11行，就是存储了一个地址值。可以先看看它们是怎么定义的：

1. 1 #define PERIPH_BASE           ((uint32_t)0x40000000) /*!< Peripheral base address in the alias region */

2. 2 #define APB2PERIPH_BASE       (PERIPH_BASE + 0x10000)

3. 3 #define EXTI_BASE             (APB2PERIPH_BASE + 0x0400)

复制代码

  F! n% a3 c4 [0 X5 [) Z

如果对stm32框架掌握的足够熟悉，这里一眼便知端倪：GPIO口是挂在APB2上的，APB2是连在AHB总线上的，AHB再连到总线矩阵上的，环环相套，牵一发而动全身。附图如下：

. K( v! v4 s4 p5 O6 F2 A. |+ N

第16行、17行，分别是EXTI_IMR中断事件屏蔽寄存器和外部事件屏蔽寄存器，相应的位为0的时候，它们屏蔽相应线上的中断/事件请求。带入例程中的值算算

1. 1 #define EXTI_Line11      ((uint32_t)0x00800)  /*!< External interrupt line 11 */

2. 2 #define EXTI_Line12      ((uint32_t)0x01000)  /*!< External interrupt line 12 */

复制代码

- j9 v% x# s0 M- v: x( n

先将事件11的值带入下面两个式子，换算如下：

1. 1     EXTI->IMR &= ~0x00800;

2. 2     EXTI->EMR &= ~0x00800;

复制代码

表示，将寄存器EXTI_IMR的11位清零，将EXTI_EMR的11位清零<下标从0开始>--意思是，将先关闭11号线上的中断/事件请求功能：有个原则是，在配置某一线上的中断或者事件之前，先将该线上的中断/事件清零，官方库写的比较严谨，所以这里先清零。那意思是，接下来就该对该线上的中断/事件进行配置了。

且看上面外部事件初始化函数中的31行和32行，EXTI_RTSR是上升沿边沿触发寄存器，EXTI_FTSR是下降沿边沿触发器，这里一看便知，是在配置边沿触发模式：边沿触发分3类--上、下、随便。当然，在配置边沿触发的时候，边沿触发器相应的位也应该清零，这在该函数的24、25行已经体现出来了。

2 u$ ^' T5 o- d6 q1 k" h9 [+ `

另外注意模式的配置，看该函数中的19行：

1. 1 tmp += EXTI_InitStruct->EXTI_Mode;

复制代码

这个式子的表达的意思，接上文是：

1. tmp = (uint32_t)EXTI_BASE + EXTI_InitStruct->EXTI_Mode;

复制代码

司马昭知心，路人皆知：就是某个地址 加上一个值后，这个地址也就变成了另外一个地址了。但为啥要这么做呢？

3 c8 c) k, g- ~5 S- R7 }4 l. h

而外部事件中断模式的值定义为如下：

1. 1 typedef enum

2. 2 {

3. 3   EXTI_Mode_Interrupt = 0x00,
   / U4 z- O% S/ r# E" }) v2 w
4. 4   EXTI_Mode_Event = 0x04
   . i5 g2 b) \" B
5. 5 }EXTIMode_TypeDef；

复制代码

可能不熟悉的<包括开始的我>，会发现，tmp在开始就只是对寄存器清零使用了下，就没再使用了啊？可是在该函数中，为啥后面还有一串关于tmp的代码呢？

如果细读开始处赋值的意思就该明白了：是将某一个地址写入了该变量，那么在一定的条件下，该变量就相当于内存地址了嘛。注意是在一定的条件下，而函数中，也给出了这个条件，那就是类型强制转换。

请看39行或者47行：

1. 1 *(__IO uint32_t *) tmp |= EXTI_InitStruct->EXTI_Line;
   % y0 V5 i8 v6 h! ~0 m. }6 Q% C' S
2. 2
   9 b8 ?# r( K- C1 ~  i
3. 3
   $ {: s" K. P! v3 Q. @  B
4. 4 -----------------
   , H% A2 I" y. j0 m3 v$ [
5. 5 *(__IO uint32_t *) tmp &= ~EXTI_InitStruct->EXTI_Line;

复制代码

__IO 表示volatile关键字；*(volatile unsigned int *) 表示了什么？指针的前面加*号，表示一个具体的值，也即是某个地址上具体的数据。

! x1 G  f6 N5 s, ~4 I6 [

于是这里表示的是对某个内存地址进行操作，也就是向某个内存空间放入某个值，放入的是什么值呢：中断时间线的值；放入什么地址呢？

1. tmp = (uint32_t)EXTI_BASE + EXTI_InitStruct->EXTI_Mode;

复制代码

注意，如果边沿触发不是随机的话，还要加上边沿触发寄存器的值。

1 d' ~% D+ M% w4 I) ?

由于以上几步开始没有理解，特别是我最后没有把中断事件线的值写入内存空间，导致我的第一次按键中断实验失败了，而且还不知道错在哪，在分析了官方代码后，方才知晓。

$ R# A6 B" P" h

到这里，外部事件配置就完成了，可能细心的人会发现并没有使能外部事件/中断，是怎么回事呢？请看看上面tmp所代表的的内存空间地址是多少，然后对照着数据手册上查看下事件/中断屏蔽寄存器的地址是多少，再看看下面这句代码最后的值是多少，就一目了然了。

2 J1 ~# H8 [' S5 D$ J- x% o) I( r! y8 v0 O

1. 1 *(__IO uint32_t *) tmp |= EXTI_InitStruct->EXTI_Line;

复制代码

: F3 u. S5 ?7 I& c$ B6 m! Z8 n  n2 J

总结下第二步：就是配置外部事件的模式、触发条件、使能外部触发。而在这个过程中，注意先将某功能寄存器相关位清零后再写入值。

这个过程用不写成通用的库函数的话，那么可以用下面代码代替：

1. #define tmp　　(*(volatile unsigned int*))0x40010400
   ) H; X3 ^' z& r0 _7 Y" }4 K
2.
   ! I2 u' Y* K- t
3. EXTI->IMR &= ~0x00800;
   5 S" K$ L+ q( T4 l- G1 w# }* u- b
4. EXTI->EMR &= ~0x00800;
   5 D: D. R' B6 _( P) G7 E! A: B# M) Y
5. EXTI->RTSR &= ~0x00800;
   4 _+ V* E4 Y8 k) P
6. EXTI->FTSR &= ~0x00800;
   + e5 I2 f3 \, M+ M5 r! H9 g
7. EXTI->RTSR |= 0x00800;//如果配置成上升沿触发的话
   - n: s! }* {8 g! p/ t6 Z
8. tmp |= 0x00800;//使能中断/事件

复制代码

第三步，现在就该配置中断了。也即是配置中断分组，以及中断优先级。当然，这并不是最后的工作。

中断配置函数如下：

1. void NVIC_Configuration(void)
   ' W# ?! s+ D$ F. H/ b3 a$ L
2. {
   $ G9 \* q: H9 [7 A: V$ I. U
3.     NVIC_InitTypeDef NVIC_InitStructure;

4.     NVIC_PriorityGroupConfig(NVIC_PriorityGroup_2);
   * V2 e3 b, ~/ ?
5.

6.     /*外部中断线*/
   ' `0 l  ]9 A3 u* x6 r! |* x
7.     NVIC_InitStructure.NVIC_IRQChannel = EXTI15_10_IRQn ;
   " E) b* A  l; J3 A
8.     NVIC_InitStructure.NVIC_IRQChannelPreemptionPriority = 0 ;

9.     NVIC_InitStructure.NVIC_IRQChannelSubPriority = 1;
   2 u4 V8 F: C  A6 U7 }
10.     NVIC_InitStructure.NVIC_IRQChannelCmd = ENABLE ;

11.     NVIC_Init(&NVIC_InitStructure);

12. }

复制代码

9 m7 [+ i9 }. N2 x5 u

4行，是一个中断分组函数，跳转，看实现：

1. void NVIC_PriorityGroupConfig(uint32_t NVIC_PriorityGroup)

2. {
   7 p; s5 {0 w# K% R& h& a" [
3.   /* Check the parameters */
   ; J+ O! G+ z2 K$ r9 y6 {
4.   assert_param(IS_NVIC_PRIORITY_GROUP(NVIC_PriorityGroup));
   3 o1 x% J8 t/ C" R
5.

6.   /* Set the PRIGROUP[10:8] bits according to NVIC_PriorityGroup value */
   / n/ F& b8 M8 t+ ~4 H) i5 }/ B5 x) ~
7.   SCB->AIRCR = AIRCR_VECTKEY_MASK | NVIC_PriorityGroup;
   1 C' S0 P+ M. [; a
8. }

复制代码

% u* J, r0 o$ O" Z; i

要查的SCB_AIRCR应用程序及复位控制寄存器的话，手头就必须备有<<xxxM3编程手册>>，<<xxxstm32数据手册>>中是没有这个寄存器的，当然还有许多都没有，比如滴答定时器等等。

1 I8 M) ~  p$ T9 s7 E) T

其中 AIRCR_VECTKEY_MASK 就是一个钥匙，在改写SCB_AIRCR中的值的时候，必须填入这个值，否则修改无效。AIRCR_VECTKEY_MASK = 0x05FA0000；

而后面就跟着组的编号，注意这个编号不是简单的就是0,1,2,3,4.不能就这么简单的写入这个寄存器了。

注意这个寄存器的名字，它本身并不叫中断分组寄存器，而是借用了这个寄存器的某几位来进行中断分组--换句话说，这个寄存器可能要实现多种控制功能，而中断分组功能是在其中的某几位：当然，编程手册上说明了，是该寄存器的8~10位来进行中断分组控制；所以，组号需要进行位移到8~10位上来。如图：

' |0 ?4 Z6 S! G6 J4 N7 W) B/ n

/ D. p/ u% {( O2 I4 Q

<存疑部分>

. X" m" f$ H. j2 A" _% x

当然，该函数中的值，也就影响到下面中断优先级的配置。在MDK中跳入NVIC_Init()中，看其实现过程：

1. void NVIC_Init(NVIC_InitTypeDef* NVIC_InitStruct)
   8 S- I0 o) J' N# [4 g3 V
2. {

3.   uint32_t tmppriority = 0x00, tmppre = 0x00, tmpsub = 0x0F;

4.

5.   /* Check the parameters */
   4 D9 O6 W  s, v; y$ @9 [
6.   assert_param(IS_FUNCTIONAL_STATE(NVIC_InitStruct->NVIC_IRQChannelCmd));

7.   assert_param(IS_NVIC_PREEMPTION_PRIORITY(NVIC_InitStruct->NVIC_IRQChannelPreemptionPriority));

8.   assert_param(IS_NVIC_SUB_PRIORITY(NVIC_InitStruct->NVIC_IRQChannelSubPriority));

9.

10.   if (NVIC_InitStruct->NVIC_IRQChannelCmd != DISABLE)
    5 w5 [' [8 C2 q/ }! P% ?
11.   {
    7 i, K) ~, K+ x" R( M! q% |; r2 C$ a
12.     /* Compute the Corresponding IRQ Priority --------------------------------*/
    $ F1 W# `5 g, S$ o1 I, u
13.     tmppriority = (0x700 - ((SCB->AIRCR) & (uint32_t)0x700))>> 0x08;
    3 b3 A% u- P/ s6 T, N, {# E
14.     tmppre = (0x4 - tmppriority);
    5 y' C  n' I: y/ ~) b: u
15.     tmpsub = tmpsub >> tmppriority;

16.
    , t9 [* L7 I' F; u9 E1 D; x0 S6 c
17.     tmppriority = (uint32_t)NVIC_InitStruct->NVIC_IRQChannelPreemptionPriority << tmppre;

18.     tmppriority |=  NVIC_InitStruct->NVIC_IRQChannelSubPriority & tmpsub;
    - m3 K2 m; W7 y" L/ I* {& K
19.     tmppriority = tmppriority << 0x04;
    3 l+ P1 B0 E' @+ |2 Q1 L: S
20.

21.     NVIC->IP[NVIC_InitStruct->NVIC_IRQChannel] = tmppriority;

22.
    . ?& G1 [& O' U" k" N. G+ G! j6 J5 a
23.     /* Enable the Selected IRQ Channels --------------------------------------*/

24.     NVIC->ISER[NVIC_InitStruct->NVIC_IRQChannel >> 0x05] =

25.       (uint32_t)0x01 << (NVIC_InitStruct->NVIC_IRQChannel & (uint8_t)0x1F);
    4 A* l1 X9 _. P! Z  E% e6 x8 I
26.   }
    5 ^1 s$ a9 o$ {+ j& `
27.   else
    7 l0 p; W& D5 P( f3 \
28.   {

29.     /* Disable the Selected IRQ Channels -------------------------------------*/

30.     NVIC->ICER[NVIC_InitStruct->NVIC_IRQChannel >> 0x05] =

31.       (uint32_t)0x01 << (NVIC_InitStruct->NVIC_IRQChannel & (uint8_t)0x1F);
    " A: }% b1 E; V2 c' a
32.   }
    ; v5 H3 A, _1 K
33. }

复制代码

2 B' Z' Q$ V! c2 n8 H* o: k

该函数中的第3行，有3个临时变量，分别是：优先级组--这个组的意思就是中断分组的那个意思，至于是否是那个值，看下文解释；抢断优先级；亚优先级。注意亚优先级初始值是0x0F--具体是啥原因呢？且看下面代码。

7 N6 u& h& s7 R- }8 l

第13行，先取出中断控制复位神马神马寄存器的8~10 这3个位上的值< SCB->AIRCR& 0x07>；然后经过一定的算法得出中断组号：假设SCB_AIRCR的8~10位为0x07，按照上面图来说，也就是第0组，那么按照它里面的这个式子来算，恰好结果tmppriority = 0；至于具体为啥会ST会想到用这么个式子来得出组号，我现在只可意会。

那么，假设是第0组，也就是tmppriority = 0；那么按照中断分组中，第0组的抢断优先级和亚优先级的规定来说，是全4位亚优先级。那么14和15行就很容易明白了，它就是在设置抢断优先级和亚优先级的比例位数。

0 b) g$ U" J* _; H

那么17行，就是像临时变量中写入抢断优先级的值；

) J2 p" n0 e1 i" d' J

18行，就是向临时变量中写入亚优先级的值；注意抢断优先级和亚优先级一个在先一个在后，一旦分组一定，那么它们是会乖乖呆在自己位置上，不会去占用别人的位置的。

* f" x% R' s) T& Z

21行，就是把优先级配置值写入NVIC_IP寄存器，它是NVIC中断优先级配置寄存器，其定义在<<xxx编程手册>>中，同时可参看<<xx不完全手册>>。

在我例程版本库中，对该寄存器的定义方法是：

& C$ [! `' ~$ J

1. 1  __IO uint8_t  IP[240];                      /*!< Offset: 0x300  Interrupt Priority Register (8Bit wide) */

复制代码

如果带入例程中的值来算：EXTI15_10_IRQn 的中断编号为40，即是：

% f* q$ t/ |( [

1. NVIC->IP[40] = tmppriority;

复制代码

# U+ i# b, y& g: |

意思就是向相应的中断上赋予你的优先级配置值，这里特别要注意19行，优先级的值还向左移动了4位，这个是为啥呢？无法回答，带入例程中的值算算：我例程中是，分在中断2组，抢断为0，亚优先级有1，则带入：

1. 1  tmppriority = 0x10;

2. 2  NVIC->IP[40] =0x10;

复制代码

- }& J8 E) E  ~7 R

也即是IP[40]的第5位置1，可能还是无法理解，再次参看正点原子的书，得知，中断占IP寄存器的8位，但是只是用到了其高4位，而我们在设值的时候，也即是设它高4位的值。那么就符合这里的情况了：抢断优先级为0，亚优先级为1，组号为2。 也退出，亚优先级和抢断优先级一共4位，抢断处于高位。这4位中，它俩怎么分，就是一个此消彼长的情况，视不同的组而定了。至于组合优先级之间的对应关系，上图已经清楚的解释了。也即是SCB_AIRCR 这个寄存器处理的事情了。当然，这些寄存器，在<<xxx数据手册>>中也许是找不到的，而在编程手册中去找。

% S% B+ y( \* o2 r% [2 ^

最后，补充一点就是怎么查看EXTI15_10_IRQn 的中断编号，这个数据手册上有，当然，官方也在库中给定义了。数据手册部分截图如下：

, O2 d! _$ K5 z) }8 X3 d/ L

# F( k+ n2 V1 ~! _. `$ v; X8 g

其中EXTI15_10中断的位置在该向量表的第40号位置，所以刚才上面的优先级寄存器引脚的值就是40，至于具体为啥要写成IP[40]，而不是直接IP，这里有个小小编程技巧，是数组的妙用，属于C语言范畴了。

接下来的第24行和30行，是第一对相反作用的寄存器，即中断使能/失能，注意，别以为写0就可以失能，stm32不认为那样有效，必须是向失能寄存器中写1才可以的。同时注意一点是：这个寄存器定义成了数组，那么数组中就应该有N个元素。它这里就是某个元素相应的位，管理一个区域的中断。这里说复杂了，编程手册上已经讲的非常详细了。另外，它的定义方式如同<<xx不完全手册>>上所讲解的那样，但是定义的模式并不一定就完全相同：世界是变动的。

8 j! b( d  O4 _: _" i3 {

好吧，中断也使能了，总结下第三步：

1）中断分组：注意是在SCB_AIRCR寄存器的8~10.分组的同时，也就影响到了后面优先级的分配。

8 g- S! F0 U. `6 w

2) 配置优先级：其实质还是在SCB_AIRCR寄存器的4~7位，前面8~10位是什么值，那么这里4~7位就该怎么分了；当然，最后的配置值是写入了NVIC_IP的寄存器中了；

3）使能中断：在NVIC_ISER寄存器中，注意该寄存器定义的方式是数组，而非普通的变量，理解的时候，要理解一个数组是由N个变量组成即可<非严谨>。

第四步：中断服务函数：

　　九九归一，终于来到了最后一步，也是所有中断必须要经历的一步。

　　这里有个重点必须注意：所有中断服务函数的名字，ST官方已经取好了，而且还放在了中断向量表中了<也即是启动文件里>，如果你不自己写启动文件的话，那么你的中断服务函数的名字必须和ST官方的一样，不然，一个中断来了，找不到负责任的函数，它就只有悲剧去了。

* p2 {1 P, B2 x

看看例程吧：

1. void EXTI15_10_IRQHandler(void)

2. {
   6 ^* k, m2 s! t/ ?/ b- D
3.     if(EXTI_GetITStatus(EXTI_Line11)!= RESET)

4.     {
   2 {  r' y/ q/ @0 l
5.         EXTI_ClearITPendingBit(EXTI_Line11);

6.         Flag = 0x01;

7.     }

8.
   3 k, ^9 {( c. G" b' j; l. N
9.     if(EXTI_GetITStatus(EXTI_Line12)!= RESET)
   : A8 Z" f% \  [
10.     {

11.         EXTI_ClearITPendingBit(EXTI_Line12);
    2 X2 p8 B8 u; E, h/ B
12.         Flag = 0x02;

13.     }

14. }

复制代码

1. int main(void)
   5 P* ~/ x* Q: ~6 s# R
2. {

3.     /* Add your application code here

4.        */
   " d/ X9 q" e/ v, u
5.     SystemInit();              /*系统初始化*/

6.     LED_Configuration();
   ! }4 A9 [1 \! T9 |# W4 }& @* v  \& Y
7.     BUTTON_Configuration();
   5 Y* n$ D/ J; g# Y
8.     NVIC_Configuration();
   : V! B% I* h) X0 K
9.     EXTI_Configuration();

10.     /* Infinite loop */

11.     while (1)

12.     {

13.         switch(Flag)

14.         {
    ! `2 m  u* p: s+ Q
15.             case 0x01:

16.             {

17.                 LED2(1);
      m  G$ m3 C7 }7 ^9 l
18.                 Delay();

19.                 LED2(0);
    ! v3 }8 u( C' {$ S; A
20.                 Delay();
    0 O8 D1 x& J3 y% ?" Q* f9 w
21.                 break;

22.             }
    1 ]' E- l+ X+ r+ V$ z8 D
23.             case 0x02:

24.             {

25.                 LED3(1);
    8 j# }6 |8 K6 l$ D8 y. n. m9 T! D
26.                 Delay();
    3 {; m; q, m8 x6 z7 m
27.                 LED3(0);

28.                 Delay();

29.                 break;

30.             }
    ! X- K8 L' `% Z
31.             default   :
    2 l  E8 O* ~8 J- t- [( h
32.             {
    $ `; f4 ^0 [. K' Q  v- B% D" R
33.                  LED1(1);
    ; z& N: I/ a* F
34.                 Delay();
    4 G1 j% }1 G, T; a5 l
35.                 LED1(0);

36.                 Delay();
    * s( {. K* `) k7 Y; t
37.                 break;
    $ q( H. _& z4 S' [$ i3 E
38.             }

39.         }

40.     }
    + X# v$ p2 g, Q$ X( T5 y2 A& }% z
41. }

复制代码

没啥说的，就是定义了一个全局变量Flag，每次中断，都影响Flag的值，然后main函数判断该值，就这么简单。完了。

, n2 V  s9 c9 T; e5 F# k

转载自：鱼竿的传说
