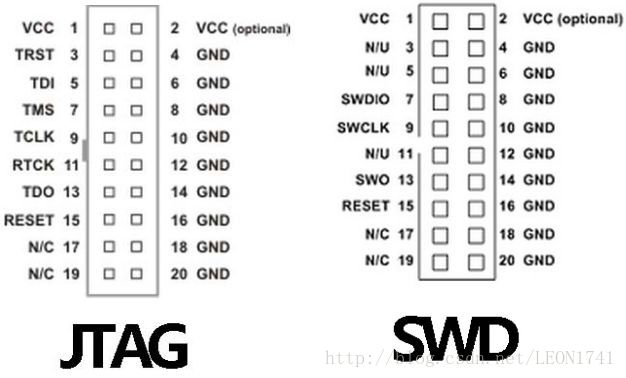

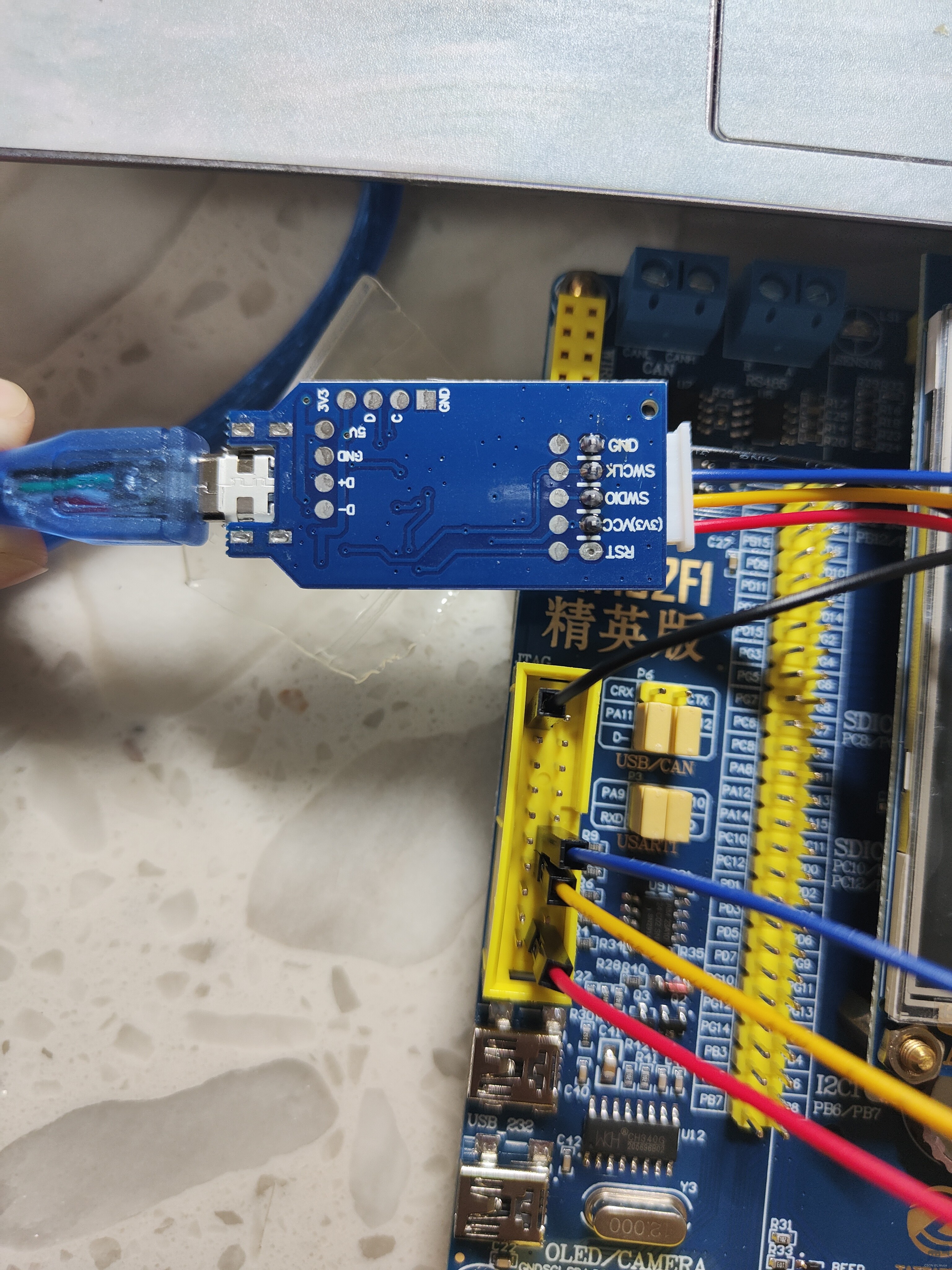

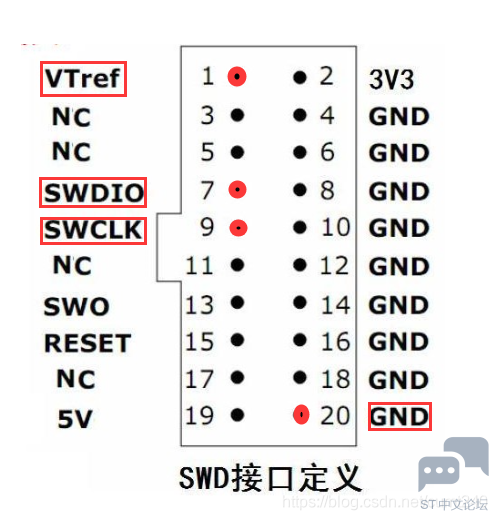

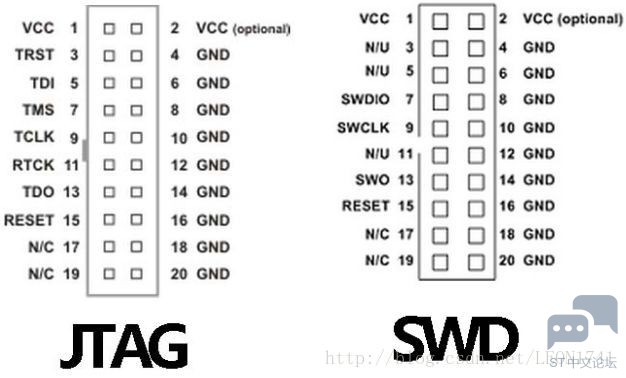

1. SWD接口 1.1 SWD接口简介 SWD是一种串行调试接口,与JTAG相比,SWD只需要SWCLK和SWDIO两根线,减少了对单片机GPIO口的占用。其中SWCLK为串行时钟线,提供所需要的时钟信号(由jlink发出clock给CPU),SWDIO为串行数据线,用于数据的读出与写入。此外还需要接GND与VCC两条线。 1.2 标准JTAG\SWD接口排列 ![]() 1.3 SWD连接方法 ![]() 其中VTref就是VCC接口。即:VCC-1;SWDIO-7;SWCLK-9;GND-20。 1.4 硬件连接(正点原子精英版) jlink用的是某宝上随处可见的一款,单片机是正点原子的精英版,与板子上的JTAG接口连接,实物连线如下图所示: ![]() SWD自带复位协议,所以无需接RST脚。 ———————————————— 版权声明:LWuoa |
