1. PSAM卡简介

　　PSAM 卡是接触式CPU卡的一种。CPU卡也称智能卡，卡内集成电路带有微处理CPU，存储单元(包括随机存储器RAM、电可擦除存储器EEP ROM、程序存储器ROM)及芯片操作系统(Chip Operating System，COS)。装有COS的CPU卡不仅具有数据存储功能，同时具有命令处理和数据安全保护等功能。CPU卡芯片相当于芯片内装置了一个微处理器，其功能大致与一台微型计算机相同。在生活中，人们常使用的集成电路卡(IC卡)上的金属片就是CPU芯片。由于CPU卡具有存储空间大、处理能力强、信息存储安全、支持一卡多用以及读取速度快等优点，已经被广泛用于金融、交警、保险和政府行业等领域，并通过国家密码委和中国人民银行的认证。

. J$ F: A$ e3 k& E& M( L

　　就外型而言，CPU卡与普通IC卡、射频卡相比无明显差别，但是使用性能、安全性却有巨大提升，这主要源于CPU卡内含有随机数发生器、3DES加码算法、硬件DES和3DES加密算法等，配合操作系统就可以达到金融级别的安全等级。减值密钥一般存储在PSAM卡中，通过PSAM卡对IC卡进行减值操作，实现安全扣款。在非接触逻辑加密卡的系统中，PSAM卡主要使用卡片认证密钥和各扇区的KEYA、KEYB密钥来产生非接触逻辑加密卡操作所需要的各扇区的 KEYA和KEYB认证码，交易信息不直接参与运算。而在非接触CPU卡系统中，PSAM卡通常用来计算和校验消费交易过程中出现的MAC码，同时在计算的过程中，交易时间、交易金额、交易类型等交易信息也都参与运算，使得交易更安全可靠。某些情况下，非接触CPU卡系统中的PSAM卡还可以用来支持安全报文更新数据时MAC的计算，以及交易TAC的验证。

7 Y; u( G; M' }& c4 d) V8 a" u6 a

　　卡片内部逻辑结构如图1所示。

　　

　　其中CPU及加密逻辑保证EEPROM中数据的安全，使外界不能使用非法手段获得EEPROM中的数据。RAM是在COS 工作时存放命令参数、返回结果、安全状态以及临时工作密钥的区域。ROM用于存放COS程序。EEPROM中存放用户应用数据区域，COS将用户数据以文件的形式保存在EEP ROM中，当安全条件满足规定时，可以读/写文件。

　　2. 硬件设计

　　2.1 PSAM卡电路设计

　　2.1.1 PSAM卡电源切换模块

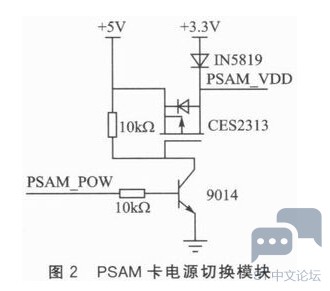

　　ISO7816 协议里规定2种使用较多的，PSAM卡的类别(A类、B类)，A类需要提供5 V电压，B类需要提供3V电压，为了保证对于两种类别卡的兼容性，要求设计的读写器，可以提供选择5V或者3 V的电压。于是本论文设计了如图2所示的电源切换模块。其工作原理是：PSAM POW为高时，P沟道的MOS管导通，提供5 V电压给PSAM_VDD，PSAM_POW为低时，P沟道的MOS管不导通，提供3.3 V电压，再经过二极管的压降，提供3 V电压。

　　

　　2.1.2 PSAM卡复位信号

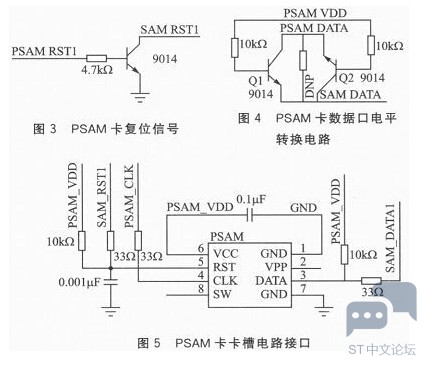

　　同样考虑到PSAM卡的两种类别，尤其是当PSAM卡为A类的时候，主要考虑MCU的I/O口电压是3.3V，而PSAM卡需要的是5 V，防止复位电平不够，将PSAM_RST1信号通过三极管与SAM_RST1相连，以增强驱动能力。其中PSAM_RST1与MCU相连，SAM_RST1与PSAM卡相连。具体电路如图3所示。

　　

　　2.1.3 PSAM卡数据口电平转换电路


　　为了保证MCU接收到的信号是3.3 V，设计了PSAM卡数据口电平转换电路，具体电路如图4所示，当PSAM卡是A类的时候，需要将5 V电压转换为3.3 V，这时在图4电路中，只需要焊接上两个三极管(Q1、Q2)，不需要焊接电阻R，当PSAM卡是B类的时候，只需要焊接上电阻R，不需要焊接两个三极管 (Q1、Q2)。
# h6 W7 Q) W2 x: Q. M
5 m: R# ~& x6 E) q) y5 d% S
, J; x( D" |- n* i; S6 I- x　　2.1.4 PSAM卡卡槽电路接口

5 \: }7 Z: `4 P4 _- p: Z# _
+ v( A. ^( w. k1 r9 D　　PSAM 卡卡槽电路接口如图5所示。由于是低电平复位，在RST端口需要接上PSAM VDD信号，在正常工作的时候将电平拉高。数据脚(DATA)正常情况下也需要上拉，这是为了防止电平幅度不够，尤其在5 V的时候，通过电平切换的信号是3.3 V，必须上拉到5 V才行。
7 {: o( n* [1 i) w2 j1 g2 g
% v# \2 U6 O5 G# H! `" X
　　2.2 主控模块设计
( u' c4 r. V  w3 a* F

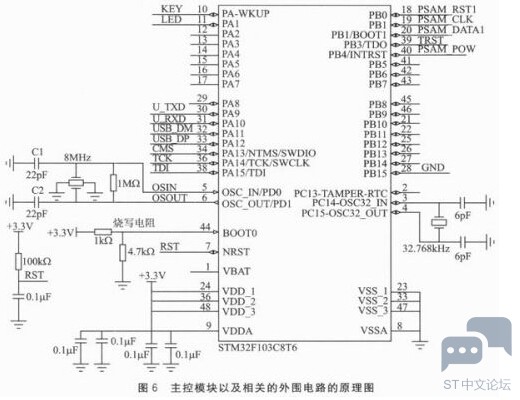

　　图 6为主控模块以及相关的外围电路的原理图。主控模块选用的是STM32F103C8T6芯片。OSC32_IN、OSC32_OUT两个引脚外接 32.768 kHz的低速外部晶振，可以用其驱动实时时钟RTC。OSC_IN、OSC_OUT两个引脚外接8 MHz晶振，通过设置STM32的相关寄存器经过PLL倍频之后产生72 MHz的STM32系统时钟(SYSCLK)。C1、C2作为晶体的匹配电容。为了使晶振更加容易启振，在晶振旁边并联1 MΩ电阻(R)。主控模块低电平复位，电阻上接高电平，电容在下接地，中间位RST。具体工作原理是在上电时给电容充电，电容给RST一个短暂的低电平，此低电平随着VCC给电容充电的过程中变高。

　　

2 }6 i* Q5 O0 s4 P/ c% B. i

　　3. 软件设计

　　对于PSAM卡的软件驱动设计要符合ISO7816—4协议。应用协议数据单元(APDU)可包含有命令报文或响应报文，它从接口设备发送到卡，或者相反地由卡发送到接口设备。

　　APDU指令的格式如表1所列。

　　

　　APDU指令的命令头内容如表2所列。

　　APDU指令响应结构如表3所列。

　　APDU指令响应内容如表4所列。

　　

+ z' a- v/ z) g' U5 u
5 S* i) I- ~5 o/ j6 ~

　　(1)主要的数据结构

　　Typedef struct{

　　u8 Cla; //命令的类型

　　u8 Cmd; //命令的编码

　　u8 P1; //具体命令参数1

　　u8 P2; //具体命令参数2

　　u8 P3; //在发送模式的为Lc;//在接收模式时为Le

　　u8*Data_Ptr;//命令和相应的数据字段

　　u8 RspCode[2];//APDU响应的内容

　　}APDU;

　　(2)主要功能函数

　　①函数名：PSAM_APDU_Out

　　功能描述：读取智能卡的数据。

　　参数：*Data_out，返回从智能卡中读出的数据SAMConfig，智能卡的配置。

　　返回值：读取数据成功标志(0为失败，1为成功)。

　　②函数名：PSAM_APDU In

　　功能描述：向智能卡写数据。

　　参数：*Data_in，向卡上写入的数据SAMConfig，智能卡的配置。

　　返回值：写入数据成功标志(0为失败，1为成功)。

　　③函数名：PSAM_Send1 Byte

　　功能描述：向智能卡发送1字节数据，并判断接收方是否成功接收。如果没有成功，则向收方发送两次该数据。

　　参数：SendByte，待发送的字节数据。

　　返回值：SendStatus，数据发送是否成功标志(成功为0x01，失败为0x00，超时为0xFF)。

　　④函数名：PSAM_Send1Block

　　功能描述：向智能卡发送n个字节数据。

　　参数：*SendPtr，待发送的字节数据指针;DataLen，传送的字节数;ByteDir，字节方向。

　　返回值：SendStatus，数据发送是否成功标志(成功为0x01，失败：0x00)。

　　⑤函数名：PSAM_Receive1Byte

　　功能描述：接收智能卡的1字节数据，当检测到奇偶出错时，可请求2次智能卡从发当前字节数据。

　　参数：无。

　　返回值：DataBuf，其中高字节是数据接收是否成功标志(成功为0x01，失败为Parity error(0x55)，timeout overflow(0xff))低字节是收到的有效字节数据。

　　⑥函数名：PSAM_Reset

　　功能描述：对智能卡进行复位操作，并等待智能卡的应答，如果应答成功则返回复位成功标志，否则返回复位失败标志。

　　参数：*uiATR，保存复位应答信息的指针。

　　返回值：复位成功标志(0x01为复位成功，0x00为复位失败)。

6 {! w% u" J# _5 C

　　4. 模块测试

　　通过串口调试助手对系统进行测试，分析发送和返回的数据，判断该模块工作是否正常。图7为发送对PSAM卡的复位操作的命令。图8为发送对PSAM卡进行透明数据流传输的命令。

　　

7 f" _7 {$ |$ }1 f7 H+ t( P% Y  R

　　结语

　　本文设计的PSAM卡驱动模块，根据上述软件和硬件的设计思路进行的设计得到了实际的验证，取得了令人满意的效果。无论是软件的代码还是硬件的电源转换模块都具有很好的可移植性，方便在不同的系统中应用，并且提供了对外的接口函数，方便上层系统应用工程师的调用。该模块可以应用到固网支付、POS终端等设备上。
