第一次画STM32 的PCB ，因为采用了SWD 调试，认为JTAG的引脚PB3,PB4,没有用到就做了普通IO口，麻烦从此引起了。
6 X: Q; m3 V5 B( E6 o
2 {6 b  d1 a1 c! ]% T3 R) L设置PB3,PB4均为输出口，且输出高电平，用万用表测量，PB4为高，PB3不是高电平，在看MDK 中的寄存器值，PB3,PB4都是高啊？寄存器的值怎么和实际的值不一样了？
1 k  _1 n# \/ |* r6 `; _7 f
* v# L7 T. x* O) F& g- K. W唉，都让我怀疑是不是引脚接错了，反复测量后发现引脚确实是对的，但为什么PB3能输出高，而PB4不可呢？

不知道，问度娘，后来在一个帖子上发现了相关回复：
1 v: E1 T2 A  z+ P5 K3 V
+ O, P, e; K- v7 g5 ~8 }首先，STM32F10x系列的MCU复位后，PA13/14/15 & PB3/4默认配置为JTAG功能。有时我们为了充分利用MCU I/O口的资源，会把这些
端口设置为普通I/O口。具体方法如下：
在GPIO_Configuration(); // 配置使用的 GPIO 口：
( C3 A+ }0 w& p& W* @$ O/ S
, v3 a4 M' Q2 D

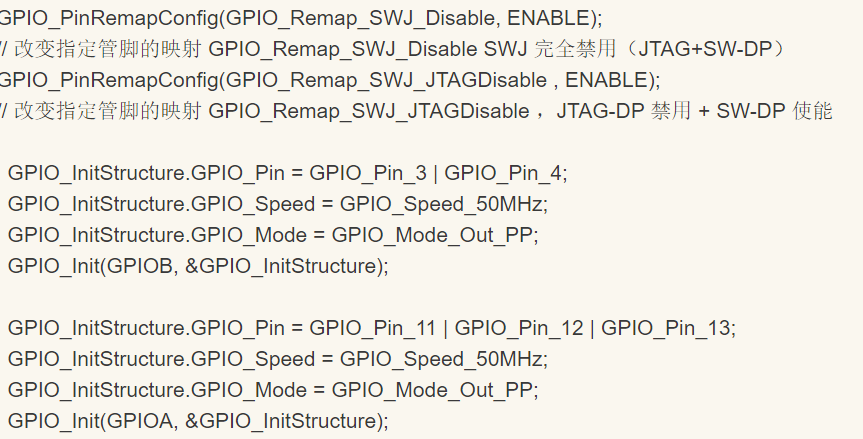

1. GPIO_PinRemapConfig(GPIO_Remap_SWJ_Disable, ENABLE);

2. // 改变指定管脚的映射 GPIO_Remap_SWJ_Disable SWJ 完全禁用（JTAG+SW-DP）
   7 o8 Q" b! M( i. {. L
3. GPIO_PinRemapConfig(GPIO_Remap_SWJ_JTAGDisable , ENABLE);
     z) o$ d* d2 U( n5 D6 f
4. // 改变指定管脚的映射 GPIO_Remap_SWJ_JTAGDisable ，JTAG-DP 禁用 + SW-DP 使能

5.

6.
   6 }" s! _" w. R, I5 |
7.   GPIO_InitStructure.GPIO_Pin = GPIO_Pin_3 | GPIO_Pin_4;

8.   GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;

9.   GPIO_InitStructure.GPIO_Mode = GPIO_Mode_Out_PP;
   ! v6 E- U* m- M6 m
10.   GPIO_Init(GPIOB, &GPIO_InitStructure);

11.

12.

13.   GPIO_InitStructure.GPIO_Pin = GPIO_Pin_11 | GPIO_Pin_12 | GPIO_Pin_13;

14.   GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;
    / o9 B6 l5 G- N0 y) H/ ^, w
15.   GPIO_InitStructure.GPIO_Mode = GPIO_Mode_Out_PP;
    * l6 z9 _0 x$ o6 l) f1 t
16.   GPIO_Init(GPIOA, &GPIO_InitStructure);

复制代码

2 o7 B+ g* _/ ^# b% u注意：不要忘记在RCC_Configuration()中开启AFIO时钟，
  //AFIO时钟
RCC_APB2PeriphClockCmd(RCC_APB2Periph_AFIO, ENABLE);
6 [. `8 t% u5 a4 d+ P

4 {: h9 K0 u. k: a9 L6 y/ Z! IAFIO 时钟未设置，GPIO_PinRemapConfig(GPIO_Remap_SWJ_Disable, ENABLE) 这句不会生效，也就是要先设置时钟，才能配置相应端口
5 _; A, I! a; _7 ]0 C
* l( C) \' z% e3 }
) S7 Q# n( y% z  B后变换了下顺序，先设RCC_APB2PeriphClockCmd(RCC_APB2Periph_AFIO, ENABLE);，再调用GPIO_PinRemapConfig(GPIO_Remap_SWJ_Disable, ENABLE)  就完美可以了
————————————————
