【实测教程】STM32CubeMX-STM32L4之(GPIO输出)点亮LED灯

[复制链接]
STMCU小助手 发布时间:2023-1-15 00:06
一、开发板平台简介:- [# l9 i" K/ {$ j8 @
(1)开发板主芯片型号:STM32L431RCT6
- P) q  n1 z; s# C$ ^8 t(2)开发板主芯片封装:LQFP-64_10x10x05P
- p% I9 o4 W1 T2 }5 q7 @1 I(3)开发板主芯片内核:ARM® Cortex®-M4
- y7 o# U9 M( o% }" Q6 y(4)开发板主芯片主频:80MHz! t( W! k! ~  ?" `. h4 p% ~
(5)开发板主芯片Flash大小:256KB; b: m6 _8 ?0 q- i; g
(6)开发板主芯片RAM大小:64KB
: z- F  ^- Y3 A2 u* g" A( w(7)其他外设:请参考芯片手册
( u7 G5 n5 l/ x4 G
$ P: g$ f) `1 R9 T. X4 E& s8 B' F bb91345227434ee7a43a34bf3fe366e6.png
. E( M  ]) ^! [8 x, a% \% v$ L

: u( [4 F) [+ B 929c0cce04aa4115a8623703982bf3e1.png : o5 t, H6 f$ K& ^4 q
$ K) g' Q$ s, a" x! {5 x5 R
二、新建工程- [* t& C2 T7 F) c$ U0 r
1、打开STM32CubeMX,点击“File”-->"New Project"
) P  R9 t$ r, |7 i5 [7 ?: y- N6 Z& n/ M& F( B% U2 a9 n9 H/ W
/ j6 p! |- D( k/ z4 m9 o) r: x
6 U* H" V* k  w2 s& C
2、等待打开主芯片选项界面(大约1分钟时间)。
3 v  p7 V, j8 L$ ~7 o
+ Z0 m1 `' m' ~
3 Q7 L3 J+ f6 @( L
) `7 k, u# h, `+ r0 @( Y3、昨天搜索框中输入(或选择)所需的主芯片型号(因为我们用的是STM32L431RCT6开发板,所以此处现在STM32L431RC),然后在右下角选择STM32L431RCTx(因为开发板主芯片是STM32L431RCT6),左键双击即可打开新建的项目。
& D% ~* X, }- z5 E9 T& `3 V# L5 C. ?9 A+ Q0 P# _
7b80345238d74bea82ce70e1a348f7b4.png # @- ^- |" B% T' C# k9 }
8 s/ Q8 {' M& w9 a5 N" @1 K  p
4、选择时钟源。
! E; H( b* @; Y" Z/ h  V( |7 h(1)因为开发板上有8M外部时钟,此处选择外部高速时钟(HSE)。7 w  |, M- @! V6 _$ Q6 m
(2)因为我们没有用到外部低速时钟(LSE),此处不做处理。/ k6 J+ C/ X3 z2 A0 D3 b
6 A8 L. X; R& {9 [
72119b971f62410fa8344f7f9fb9f389.png ' ?6 w" b0 ]' o3 D' f

4 Q$ @* l3 e4 N5、查STM32L431RCT6开发板原理图得LED1控制引脚为PC0,则配置GPIO的引脚PC0。6 k' z2 J/ L/ X; l. P" A1 W3 u
鼠标左键点击PC0,选择“GPIO_Output”,表示设置该引脚为输出模式。- m0 e8 G0 g' J0 w6 G( T3 T  m

% _+ r, q9 ~# F' _
492907c1e71149819adbaee4516a2af4.png 4 U. x2 G% w2 T( x

/ i0 ~, E" \5 o& ]- H 6、根据自己的需求配置GPIO的参数,如输出方式、输出频率、上拉下拉等。因为GPIO控制LED的要求比较低,此处采用默认参数即可,不用修改。. Z! U. ^: Y! Y, p: E7 x

3 C, |# o! G& h' j8 S/ |! q
38ff4b80e1c5495ba3076a5158fd91fa.png ; ^1 X; L# V9 m+ Y% f! d9 a
+ o) @4 Q" O! d! h% g+ C
7、配置时钟树,用于系统内部时钟,以及各个外设时钟等。此处选择外部8M晶振作为主时钟频率,内部最大倍频80MHz。# \6 i, W( w& j. w* N$ ]4 ]

; p% k1 b7 U5 Y' r
8 ]2 ^) ]. E, V8 p( y# L4 L  ~
* @: @2 W& l5 e) W& ^( z+ e 8、完成配置工程。, m% l% `3 w, I. v9 w

6 H5 K8 z0 R$ w) ?: z3 m
1 A% e6 H7 A% D3 L4 R9 \
+ s$ p; k. k4 F0 n. @
9、生成代码。( t5 o, R& G8 U4 d: g. `3 I
( ~1 U4 L$ l1 s  H9 q* r
: |7 D( s6 B3 M/ E: o8 ^
, t2 l& g0 T+ \: m; u# b" \$ j2 c 三、在KEIL 5中编写代码
1 x& ?. [9 E5 M) K9 w8 ], f
1、找到刚才新建工程的存储路径,安装项目名称,打开项目工程。, T8 R9 }% r9 y8 p; M
: L! P$ A$ K. r! g
40f3062f207b445d856016425cf3bb76.png # Y9 h- y8 S3 R
* `6 ^) ^3 T& e# M( B

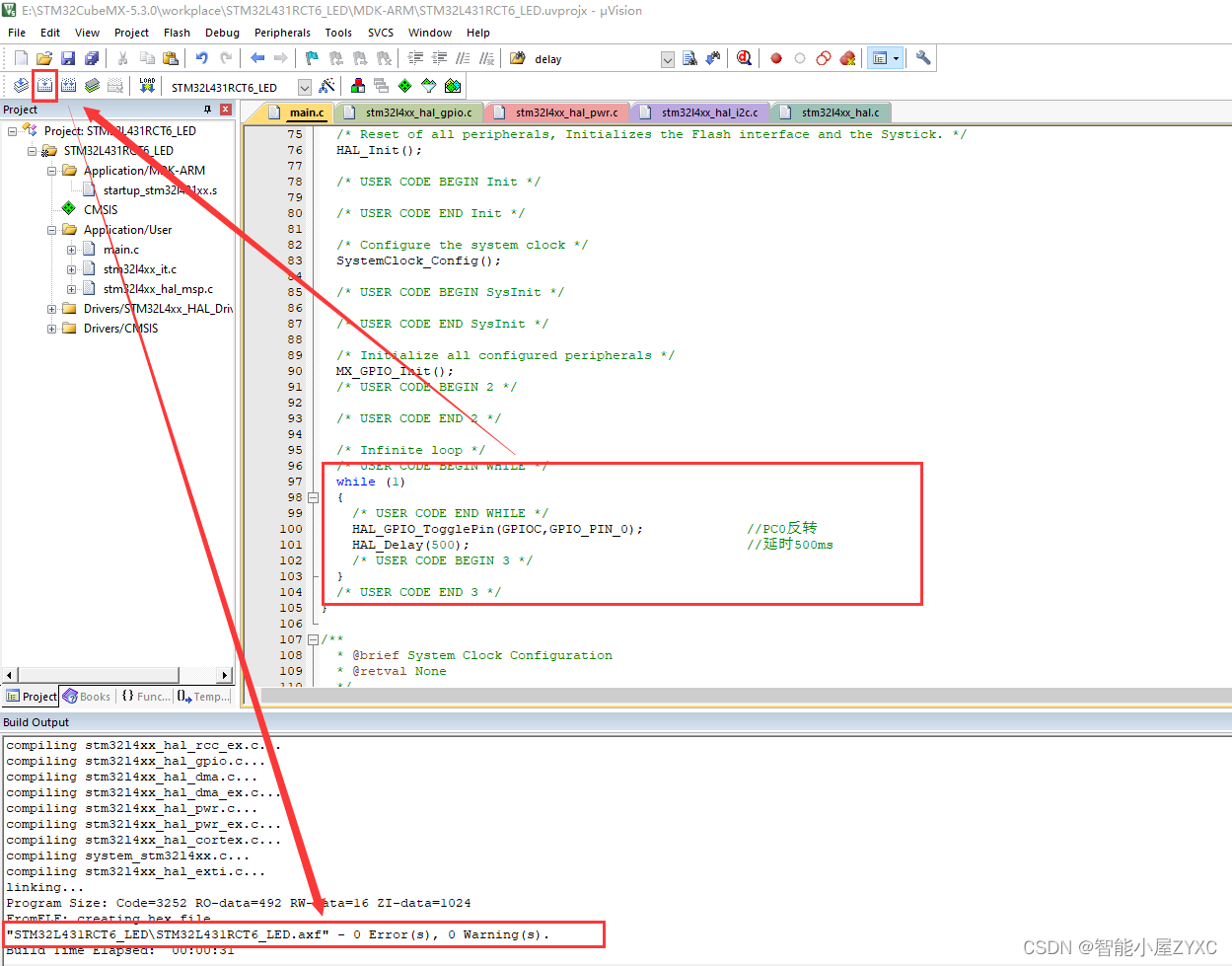

2、添加控制LED1灯闪烁的代码,然后编译,确认编译OK(0 errors、0 warnings)。
5 Q# G6 m/ `0 f+ j7 _* ~; s6 X2 [% l$ J
b737445ba6da410394b5527de2add82d.png * @: T) t, B+ B

; X# e" L6 K: Z! V3、选择Options for target ...>>Debug>>J-Link/J-JTRACE Cortex,点击Settings>>选择Port(SW),可以看到搜索成功SW Device,表示芯片可用,可以下载。
6 a+ x5 b7 L2 u4 n
  f8 {( m; F  |9 }
d444af879a804dc1bc924096aa0ff97c.png + Y! w6 V* c: s' u' A6 t

6 s3 o+ r- g9 U3 F2 ~ 4、点击Download(或者快捷键F8),即可下载程序。* d) c& G5 a+ f4 K

$ l( h# G9 f& j4 F2 x4 n
% j% W& J: @! S# I+ O9 v
- T0 Q8 t6 E  \8 r1 \5、 如果下载程序后,没有看到LED1灯闪烁,可以按下述方式设置一下(Reset and run表示下载后自动复位和重启运行)。或者重新彻底断电再次上电(或按开发板的Reset按键复位MCU即可)。
' J: C7 _7 R! F8 k% A( m# q- }- j( N# N/ U* E: O; I
+ k" @- C* G( z2 f# _  ~0 x3 `; k; j6 K! p% t) H
6、至此,STM32L431RCT6控制LED1灯闪烁即可完成了,Just do it。
" V* O8 {1 ^0 @) [3 k$ r" H' {5 h! ?————————————————
1 c" r  r- L$ c& d" a7 I版权声明:智能小屋ZYXC
