STM32最小系统搭建

[复制链接]

STMCU小助手发布时间：2023-3-8 12:00

技术帖
文章封面:
文章简介:	STM32最小系统搭建

前言

下面介绍stm32f103c8t6最小系统的搭建，这款芯片也是销量最多的，尽管一个单片机内部集成了很多东西，但是想让它跑起来需要一些辅助器件，例如供电电路、复位电路、外部时钟电路和模式配置。

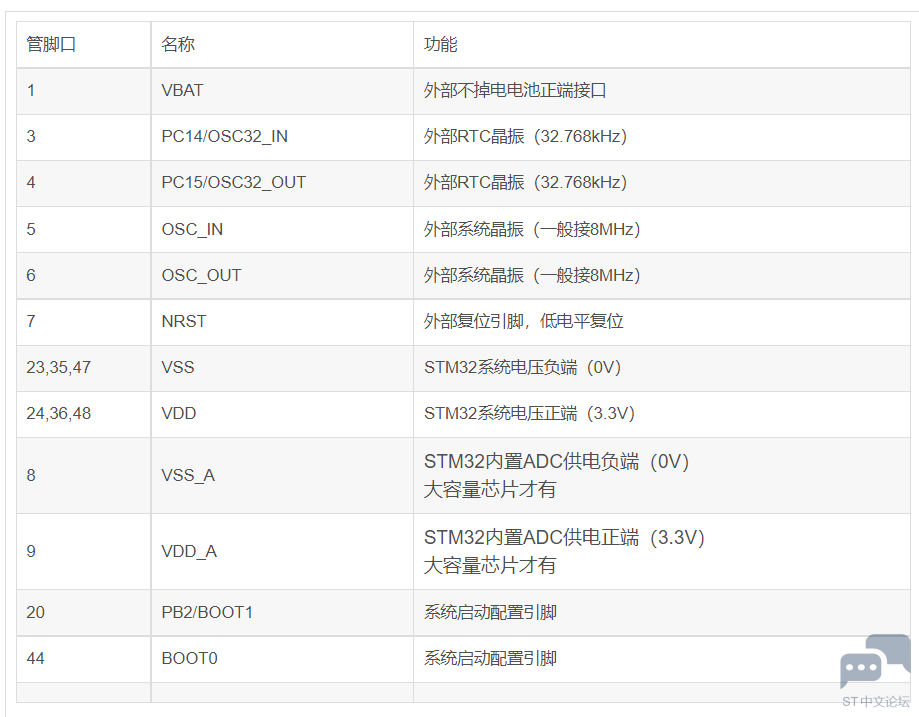

一、搭建最小系统必须的引脚口

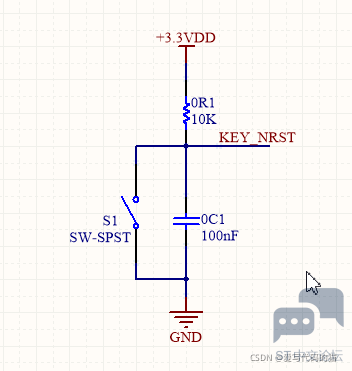

二、复位电路

三、外部晶振电路
虽然单片机内部集成了晶振，但是单片机内部的晶振不准确，需要外界外部晶振

一、外部低速晶振电路

二、外部高速晶振电路

外部高速晶振电路与外部低速晶振电路一样，只需修改相应引脚就行。

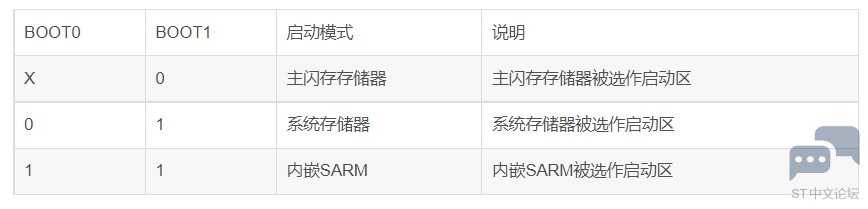

四、系统启动配置

$[(_LO4(T(R%{AB}Z{}EDA%R.png$

BOOT1和BOOT0电路一样。

转载自：明耀
