1. 引言

在许多基于 BlueNRG-1/2 系列芯片的低功耗蓝牙的设计项目时，客户通常会在 Flash 的特定区域存储定制的数据。然而需要特别注意的是，在 BlueNRG-1/2 方案中，用户对 Flash 的读写操作必须在射频空闲的情况下进行，两者是互斥的关系。

2. 问题描述

客户经常反馈类似问题，诸如：当用户程序尝试将用户定制数据写入 Flash 中特定区 域时，发现 BLE 射频部分停止工作，或芯片直接死机了。

2.1. 原因分析

+ h% C1 s$ ]* J  c8 j

• 2.1.1. BlueNRG-1/2 的 Flash 存储应用数据时可能遇到这个问题。因为在擦除一页的过程 中，中断会被关掉大概 20 多 ms, 在此期间，radio 中断是被关掉了的，会导致整个 radio 的状态被延时或者整个 radio 部分的状态被破坏。

  % T( h1 t  g- E+ L0 Y
• 2.1.2. ST 的 SDK 虽然提供了访问 Flash 的示例代码，但是当 Flash 操作比较多时，与蓝 牙事件的互斥就比较难处理了；特别是对于一些多连接应用或者同时用了主从、多 种蓝牙事件的场景，互斥就显得更麻烦了。



3 |- g! K) [! u0 z

3. 解决办法

使用一个双向链表来管理 Flash 操作（Flash 擦除或者是 Flash 写，Flash 读无需和 BLE 相关事件互斥），并使用一个双向链表来管理空余时间状态。在空余的时间执行 Flash 操作。从芯片手册可以知道，操作 Flash，特别是擦除时，会占用比较多的时间。为 了避免操作 Flash 占用过多的时间片，把每次写或者擦除 Flash，用一个列表来管理，每 次写或者擦除操作，插入 Flash 操作链表的最后。在主循环中检测是否有足够的时间写， 如果当前空闲的时间足够，取出 Flash 操作链表中最前的一个节点，执行 Flash 操作，然 后将节点移除。对于如何检测空闲时刻，也用一个链表来管理空闲时刻。具体思路如下：

- o" Q% i3 t: Q" n! q" G  `8 f

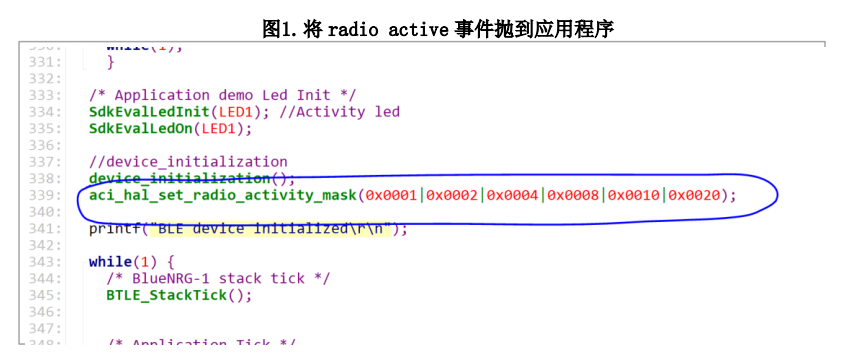

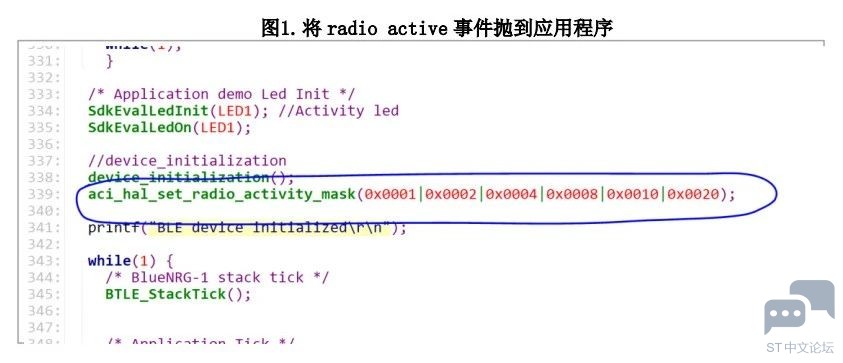

第一步：初始化时需要设置 radio active 事件抛到应用。aci_hal_set_radio_activity_mask(0x0001|0x0002|0x0004|0x0008|0x0010|0x0020)

0 r/ C5 K8 a. {& I( o8 S2 P% s

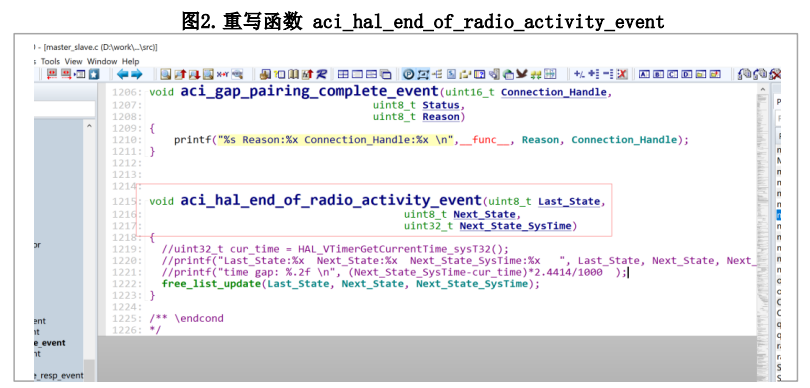

第二步：设置之后，重写函数aci_hal_end_of_radio_activity_event，当有事件触发时， 就会进入这个函数。

6 n& Y  K9 ]! D" m( K

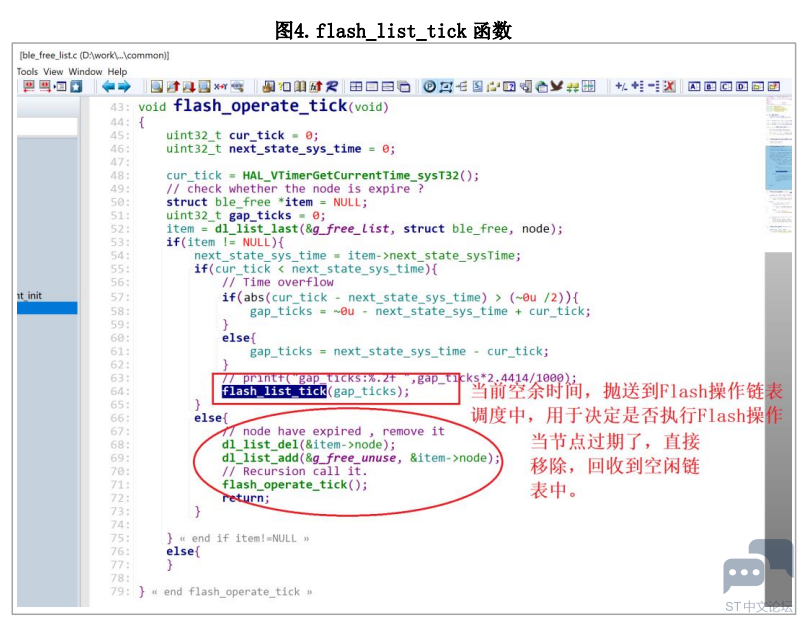

第三步：构造一个 Flash 操作调度函数，每次进入这个函数，生成一个空闲时刻的节点插 入到链表中。主循环中有个 Flash 操作的调度函数，不停的调度是否有数据需要写入。在 Flash 操作的调度函数中，主要做两件事情，一个是把空闲时间计算出来给到底层的 Flash 操作链表调 度中。另一个是移除过期的节点。
2 @) P; [7 D1 J/ m# @& ^

2 V/ D, O6 M! n. m, d# V

第四步：构造 flash_list_tick 函数，flash_list_tick 函数主要是从 Flash 任务列表中去取节 点，当空余时间满足时，则执行相应的 Flash 操作，然后将节点从任务列表中移除，回收到空闲列表中。

# X8 V; \! s' b% \
6 Q! a7 |. D: D/ M" `  e. C8 A  D
/ b5 F; z; ]: P2 s/ j8 x

8 }7 T% R5 }+ r' D  c

. H4 b1 U- `  v4 W" v5 T

4. 将上述方案加入客户工程的步骤示例

1. 初始化相关链表和初始化 radio 事件回调屏蔽。
% L; W8 M! u; s2 e9 O
) Z- g; L; E1 Q9 f0 ^! l
9 L6 ?5 W. Q+ G7 ~1 I8 l; t1 r
% U$ e9 c: F& B# m; L" |, p% V

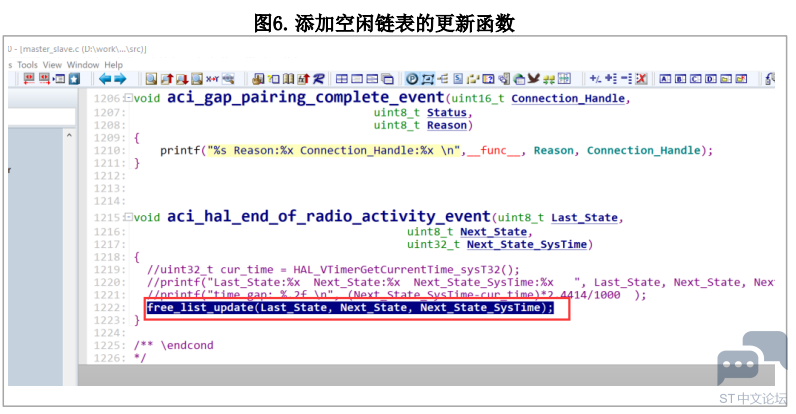

2. 在 aci_hal_end_of_radio_activity_event 中添加空闲链表的更新函数。
/ }9 g; d9 i' z( ~  d! @9 P* S5 M


6 S8 k+ v/ R9 ^4 B' P( [6 Z

3. 在主循环中调度。

* d* I! ]  |( t' X1 x% H' Y

" M$ H, S9 y5 p

4. 应用操作 Flash 调用接口。
8 V) `4 p* \* @9 W


& z* W0 G3 j" h3 U

  i; n6 y$ Y1 X; }

5. 小结

如果使用此方法中的 Flash 擦除，没有任何 BLE 事件时，直接调用此方法不会执行任何 Flash 的操作。所以当没有蓝牙事件时，可以使用 SDK 默认的 Flash 访问接口或者是手工调度函数,类似这样：flash_list_tick（~0u）

3 S! M" {+ h/ [( Y

工程测试源码参考附件压缩包：

BlueNRG Flash vs BLE event handle source code.7z

工程路径为:

BlueNRG_Demo/BlueNRG-1_2DK 3.1.0/Project/Supply/BLE_Chat_Master_Slave_WithFlashAccess/
