在低功耗模式下基于BlueNRG-2的端口保持

[复制链接]
攻城狮Melo 发布时间:2023-4-10 18:29
1. 引言BlueNRG-2 作为一款高性能低成本的低功耗蓝牙 SoC 解决方案,实现了在有限的资源 下兼容蓝牙 5.2 协议的功能。客户在使用 BlueNRG-2 芯片设计产品时,通常会将其当作方 案中的主控芯片来用,控制外围器件,最常见的应用就是使用 GPIO 输出高低电平控制外 部器件或作为某些器件的开关使能信号,本文讨论下 BlueNRG-2 在低功耗模式下,客户 关于 GPIO 口使用上的一些常见问题。
& ^& Y& r4 U$ t* G+ u' W  M, K  b" s2 u. c' B
2. 问题描述
8 T$ Y  _. |* W' d% z! ]在低功耗模式下 GPIO 端口是否可以保持固定电平的输出状态?如何设置?
% U. [! [; d$ K: J3 v! U. Y" e, ]2 |( ?' m
3. 问题回复
0 o- Z  a, X0 C6 S+ a( ^- Q1 \3.1.  BlueNRG-2 共有 3 个 GPIO 管脚在低功耗模式下可以设置成输出,并保持输出状态。根据 BlueNRG-2 的规格书,这三个管脚分别是 GPIO9, GPIO10, GPIO11。) u, T+ o0 |5 w& `$ L

3 u7 G! L. x. x7 M4 ^- W
* Q' Y) s! F. h/ V$ D6 w7 {
3.2.  以上 3 个管脚如被配置成输出管脚,其电平状态在正常工作模式和低功耗模式下是由不同 的寄存器组来控制的。* `  F$ T( f  L) d) Q; K
$ b* Y  n) y" E7 W
' k* n5 L9 s- l! Q" ^" Y

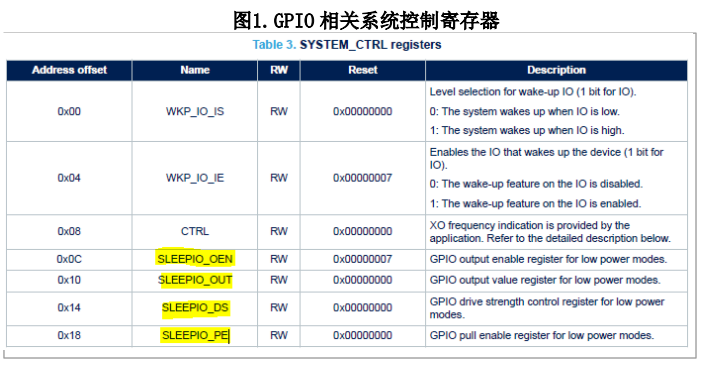

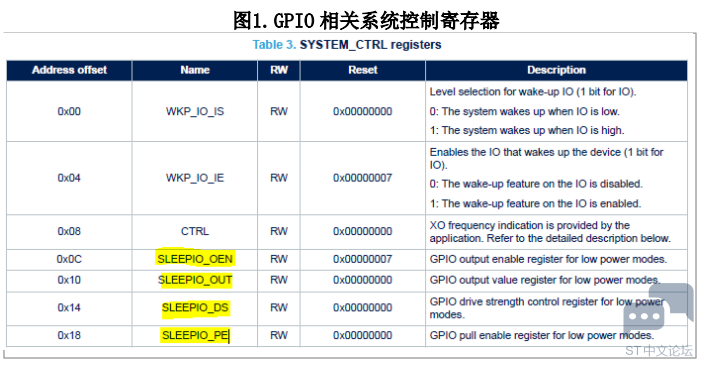

3.2.1. 低功耗模式下,由下列系统控制寄存器组中高亮显示的 SLEEPIO_XX 相关寄存器来 控制(如图 1)。3 t( n. R: a, O: u+ s* j; H' d
微信图片_20230410182901.png " ~% c. g% F( F0 S% q# t
3 C6 J! {4 ]9 r6 I

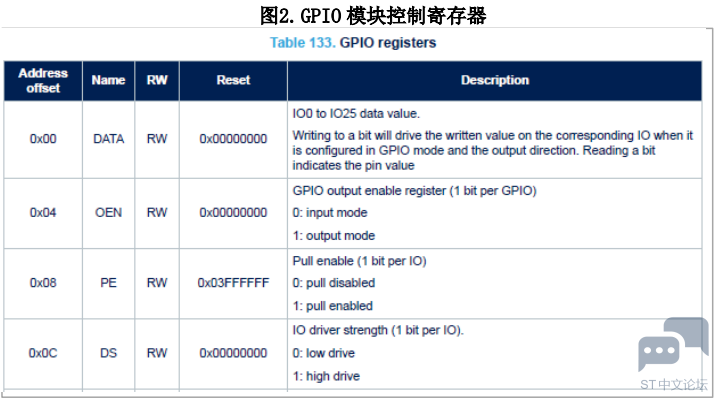

3.2.2. 在正常工作模式下,由 GPIO 模块的相关寄存器来控制。
! r1 L- ~+ }- ~- n
. l' U( a# Q: b) n
微信图片_20230410182857.png ) k& X; z( n# h' C/ P: C6 T# }$ y

, ?" @7 i; ^3 U6 Y% v6 A/ \1 E
3.2.3. 在文件“BlueNRG1_gpio.c”中可以找到设置正常工作模式和低功耗模式 GPIO 状态的 API 函数。
7 k+ {$ e5 w. y7 C7 z5 ?& y2 L  U! m6 ^3 |2 r
4. 小结0 r& b- H/ R; n, F; K5 m
BlueNRG-2 属于 BlueNRG 系列中相对早的版本,其针对的是低功耗、小规模、低成 本的 IoT 市场,外设资源相对较少,如客户的设计方案中需要将低功耗蓝牙芯片用作整体 方案的主控芯片,建议大家使用更新一代的 BlueNRG-LP/LPS 芯片(即 BlueNRG 系列的第 三代芯片),并选用意法半导体的 STM32WB 系列低功耗蓝牙芯片,这两个系列的芯片比 之前面的版本都具有更强功能和更丰富的外设模块,以更灵活地支持客户更多的应用场景。
0 `% F# k! ]7 g7 m( R+ J, n$ z8 @1 T, h2 d% P# l1 j- x2 ~
2 N2 e, o8 J6 a2 P8 }
6 ~3 D3 O- n! {6 u3 ]( V
转载自: STM32单片机
3 |& h. E- t4 U- ?! `+ \6 f如有侵权请联系删除
