基于STM32(ARM)开发初级经验分享篇一

[复制链接]
攻城狮Melo 发布时间:2023-4-12 19:17
STM32,从字面上来理解, ST 是意法半导体, M 是 Microelectronics 的缩写, 32 表示 32 位,合起来理解, STM32 就是指 ST 公司开发的 32 位微控制器。在如今的 32 位控制器当中, STM32 可以说是最璀璨的新星,它受宠若娇,大受工程师和市场的青睐,无芯能出其右。

; Q5 p3 ]9 [5 p  O  k+ r% O+ \" L  i4 V
51 是嵌入式学**一款入门级的精典 MCU,因其结构简单,易于教学。 51诞生于 70 年代,属于传统的 8 位单片机,如今,久经岁月的洗礼,既有其辉煌又有其不足。现在的市场产品竞争越来越激烈,对成本极其敏感,相应地对 MCU 的性能要求也更苛刻:更多功能,更低功耗,易用界面和多任务。面对这些要求, 51 现有的资源就显得得抓襟见肘。所以无论是高校教学还是市场需求,都急需一款新的 MCU 来为这个领域注入新的活力。/ |/ o* U4 p" I. V) @; Y
0 r; m/ T: a8 n0 W, s
基于这样的市场需求, ARM 公司推出了其全新的基于 ARMv7 架构的 32 位 Cortex-M3 微控制器内核。紧随其后, ST(意法半导体)公司就推出了基于 Cortex-M3 内核的 MCU——STM32。STM32凭借其产品线的多样化、极高的性价比、简单易用的库开发方式,迅速在众多 Cortex-M3 MCU 中脱颖而出,成为最闪亮的一颗新星。

3 E" H- F, @% l
STM32 一上市就迅速占领了中低端 MCU 市场,受到了市场和工程师的无比青睐,颇有星火燎原之势。作为一名合格的嵌入式工程师,面对新出现的技术,我们不是充耳不闻,而是要尽快吻合市场的需要,跟上技术的潮流。如今 STM32 的出现就是一种趋势,一种潮流,我们要做的就是搭上这趟快车,让自己的技术更有竞争力。
$ Z/ a2 w, O  q7 N" U/ d) `% |/ n  e
  • STM32 USART串口的应用

    , q1 ^$ ^9 U! K) s# _& O; n
USART:Universal Synchronous  Asynchronous Receiver and Transmitter的缩写,即通用同步异步收发器可以灵活地与外部设备进行全双工数据交换。
UART:(Universal Asynchronous Receiver andTransmitter),它是在 USART基础上裁剪掉了同步通信功能,只有异步通信。简单区分同步和异步就是看通信时需不需要对外提供时钟输出,我们平时用的串口通信基本都是UART。

6 V$ ^) h+ J( `+ o
USART 在 STM32应用最多莫过于“打印”程序信息,一般在硬件设计时都会预留一个 USART通信接口连接电脑,用于在调试程序是可以把一些调试信息“打印”在电脑端的串口调试助手工具上,从而了解程序运行是否正确、指出运行出错位置等等。

4 H. G; O  X7 W/ }! k6 H! |
用户平时基本上用的都是UART,很多外设与STM32进行数据传送时都是用的UART。

0 z* F: e2 ]- q4 _. h3 T
) z$ p  D* i$ B( I5 {3 T: e

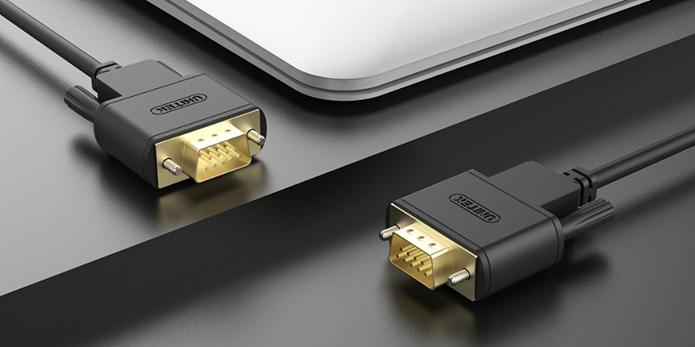

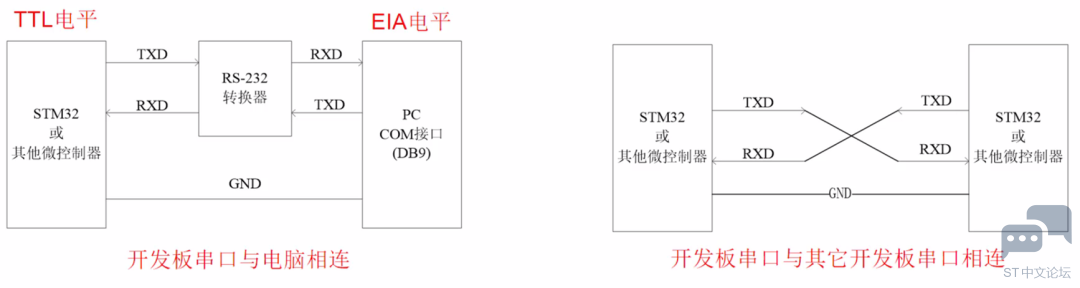

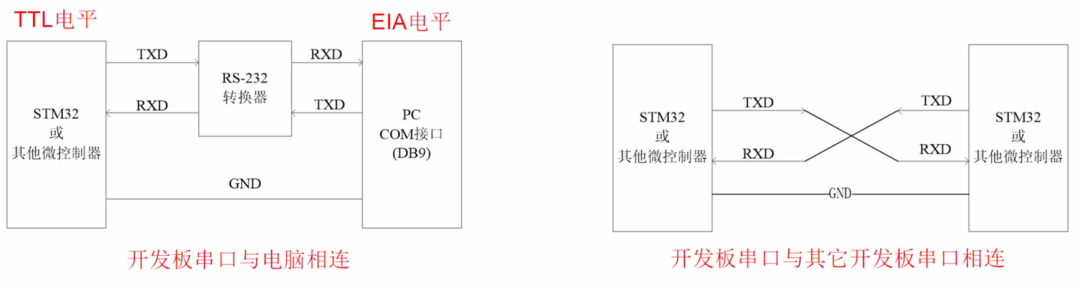

开发板与电脑对于电平的定义是不一样的,即对逻辑1和0的电平定义不同,因此需要一个转换器,和其他开发板连接时,由于电平一样,可直接连接。
( {2 O2 u' V/ l% b; H
  {# z4 ?& U7 H# n% l# z. E

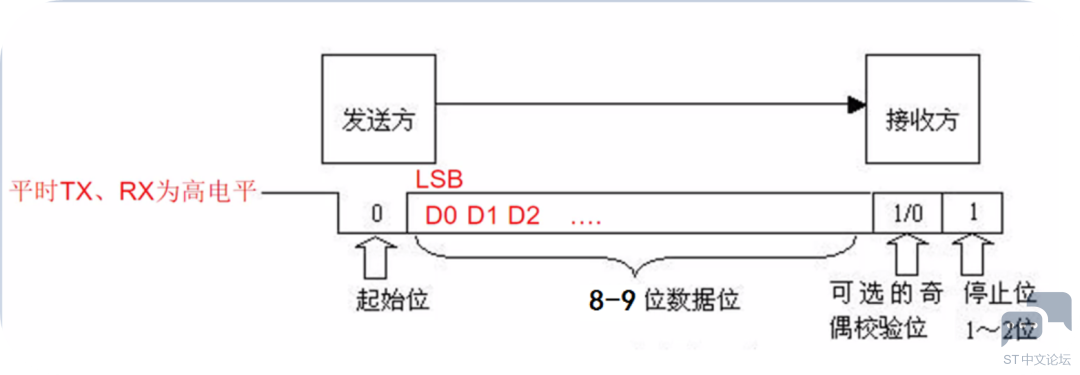

串口通信协议介绍:正常情况下,没有数据传输时,两端的信号线保持高电平,要发送数据时,发送方向接收方发送一个低电平,接收方就知道对面要发送数据了。接下来发送方发送数据,两端约定好数据大小是8位还是9位,一般情况下是8位,紧跟数据位后的校验位和停止位。
& \$ c. p% q7 W5 Y

% @# y* c6 V& O4 I5 C
在串行通信中,用“波特率”来描述数据的传输速率。所谓波特率,既每秒传送的二进制位数,其单位为bps(bits per second)。它是衡量串行数据速度快慢的重要指标。国际上规定一个标准的波特率系列: 110、300、600、1200、1800、2400、4800、9600、115200、14.4Kbps、19.2Kbps、……

9 C3 _6 c, m! Y! N: O$ Y' q
例如:115200bps、指每秒传送115200位。通信双方必须设置同样的同学速率才能正常通信
注意:实际的数据没这么多,还包括起始位,结束位,校验位。
  • 使用寄存器方法发送数据
      z& `5 H: w/ g$ t
9 [% i) q: W" _0 e8 O. J$ ], s
位7TXE:发送数据寄存器为空(Transmit data register empty)
当TDR寄存器的内容已传输到移位寄存器时,该位由硬件置1。如果 USART_CR1寄存器中 TXEIE位=1,则会生成中断。通过对 USART_DR寄存器执行写入操作将该位清零。
( `; I; `# o* ^2 ]) V/ [7 i
0:数据未传输到移位寄存器。
1:数据传输到移位寄存器,也就是数据寄存器为空。
注意:单缓冲区发送期间使用该位。。
8 B# L) r0 O# W8 _- ?
发送数据前一定要检查发送数据寄存器是否为空,为空才可以发送数据。
void USART1_PutChar(uint8_t ch){
   while(!(USART1->SR & 1<<7));//等待TDR为空
   USART1->DR = ch;//直接将数据扔给数据寄存器
}
//第7位为0,与出来的结果为0,非运算之后为1,继续while循环
//第7位为1,与出来的结果为非0值,非运算之后为0,退出while循环
+ I8 U0 [& F  ]1 `$ z
  • 使用寄存器方法接收数据

    / v* x* H+ g) g- ?- e; |: h

9 I- H( F7 ?' A
位5 RXNE:读取数据寄存器不为空(Read data register not empty)
当 RDR移位寄存器的内容已传输到USART_DR寄存器时,该位由硬件置1。如果USART_CR1寄存器中 RXNEIE= 1,则会生成中断。通过对 USART_DR寄存器执行读入操作将该位清零。RXNE标志也可以通过向该位写入零来清零。建议仅在多缓冲区通信时使用此清零序列。
- c" t3 b0 A3 w
0:未接收到数据
1:已准备好读取接收到的数据,即读取数据寄存器不为空
uint8_t USART1_GetChar(void){
    while(!(USART1->SR & 1<<5));//等待RDR不为空
    return USART1->DR;
}
//第5位为0,没有得到数据,与出来的结果为0,非运算之后为1,继续while循环
//第5位为1,数据寄存器不为空,与出来的结果为非0值,非运算之后为0,退出while循环
  • printf的实现:

    + i4 m' H9 ^6 [, \0 [
  1. int fputc(int ch,FILE *p){
    / @$ u( R5 F6 b2 L( d' p/ M, G' R3 [
  2.    while(!(USART1->SR & 1<<7));3 T; K, I; `/ l
  3.    USART1->DR = ch;
    + j0 y$ _7 ~0 N8 e8 w/ [% B/ H' ]
  4.    return ch; $ L! l6 Y5 A" w( ]" z
  5. }//实现原理参考上文
复制代码
5 z7 a' F) r5 s' I2 I
1 a$ ^" K3 z# M+ w; f! O
  • STM32 中断系统专题讲解
    3 V# d/ W6 q! w

! A8 ~5 U! Z5 K- J8 e2 o/ q

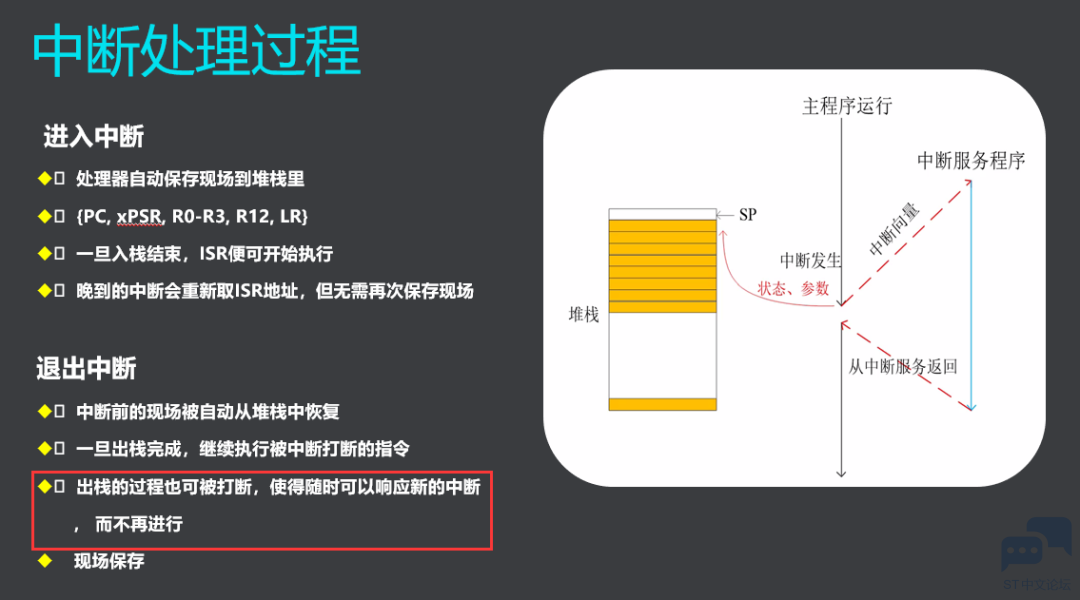

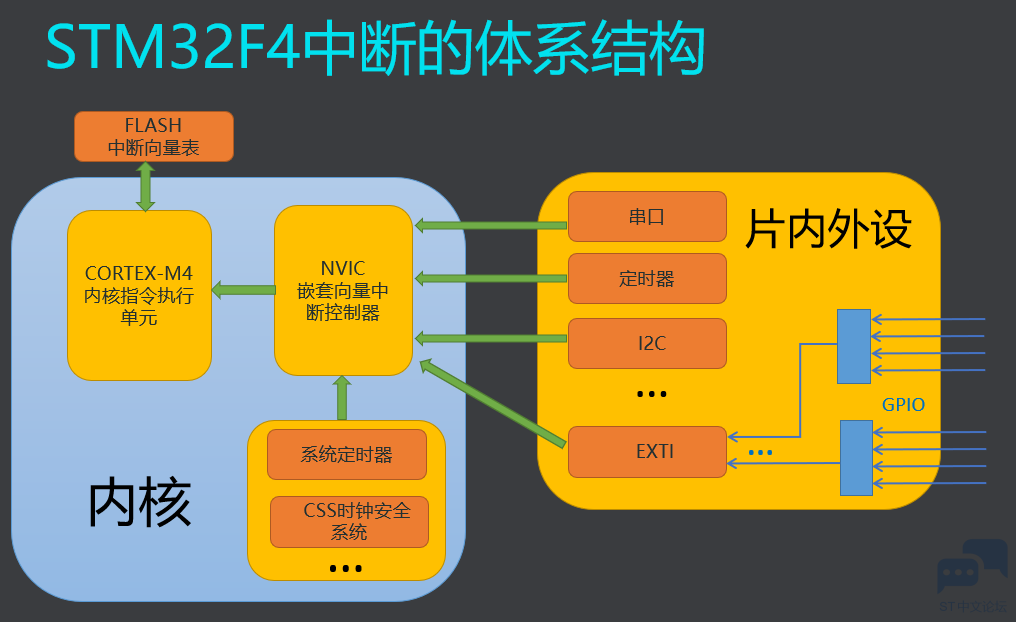

中断能提高CPU的效率,同时能对突发事件做出实时处理。实现程序的并行化,实现嵌入式系统进程之间的切换。

/ L* u4 j8 w$ L0 f( k1 M# a6 D

) D+ y  j! C# `2 @- W! O5 I. l; g. F

2 H1 W# ?: x& O$ U2 \+ s
  • NVIC(内嵌向量中断控制器:Nested Vectored Interrupt Controlle)的主要功能:
    . [$ s) _/ ^9 A( A2 I

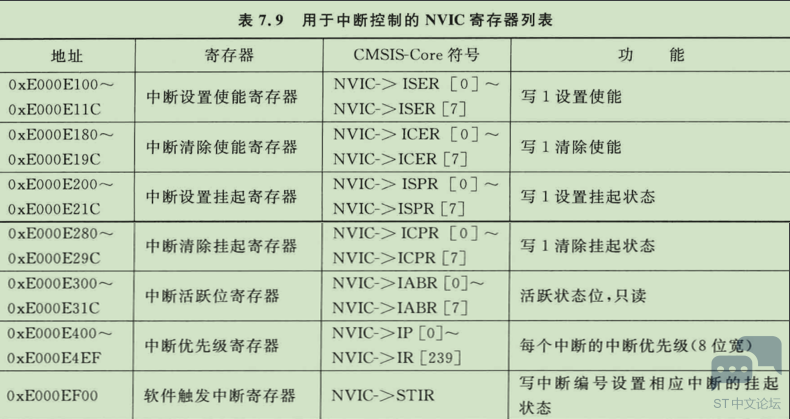

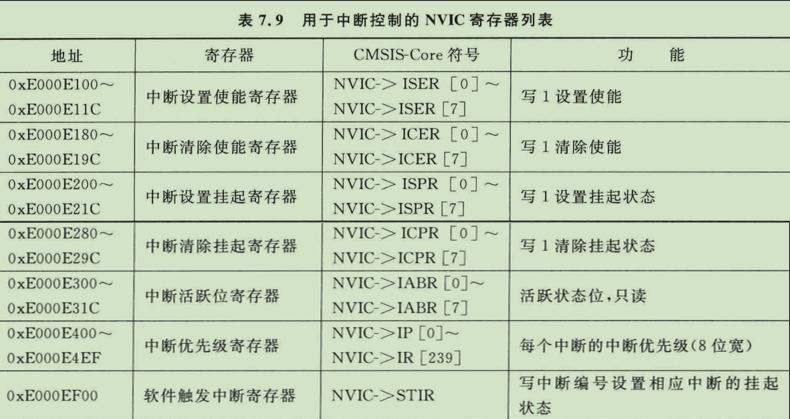

NVIC其实就是一个中断管理的部件,这个部件和其他外设没有区别,内部仍然是由一系列寄存器构成的,它的功能都可已通过寄存器的设置来实现。控制一个中断本质上就是操作寄存器。

1 {( h) Q( A8 Y( `
1.中断管理
Cortex-M4 内核支持 256 个中断,其中包含了 16 个内核中断和 240 个外部中断,并且具有256 级的可编程中断优先级设置。但 STM32F4 并没有使用 Cortex-M4 内核的全部东西,而是只用了它的一部分。Cortex-M4处理器中,每一个外部中断都可以被使能或者禁止,并且可以被设置为挂起状态或者清除状态。

* `8 ?% R5 G  S6 Y# n

, |# v7 p8 [3 E
注:
ISER:使能中断,8位刚好控制256个中断的使能,有些中断是不可以被屏蔽的。
ICER:清除中断使能,8位刚好控制256个中断的清除使能
ISPR:   挂起中断,若中断产生但没有立即执行,它就会被挂起(产生的中断没有当前正在处理的中断的优先级高就会被挂起,但是当前中断处理完成后仍然会处理新的中断,总之,有中断就会被处理)
ICPR:清除挂起,中断处理完成后应该清除挂起,表示已被处理完成,如果不清除挂起标志位,下一次CPU检查的时候发现该中断还在等待处理,就会重复触发,这不是我们想要的。也就是我们常说的清中断。
IABR:每个外部中断都有一个活跃状态位,当处理器正在处理时,该位会被置1
IP:用于设置中断的优先级,8位宽原则上可以设置256级优先级,但实际上STM32并没有使用到这么多,而是使用了高4位,低4位保留,共16个可编程优先级。

2 D0 B# M% h8 Y' l! Y9 Z+ j
2.中断和异常向量表

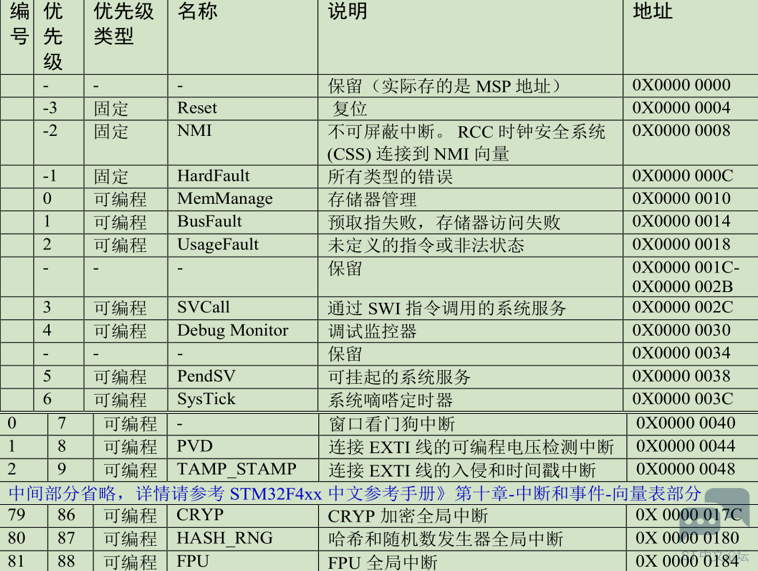

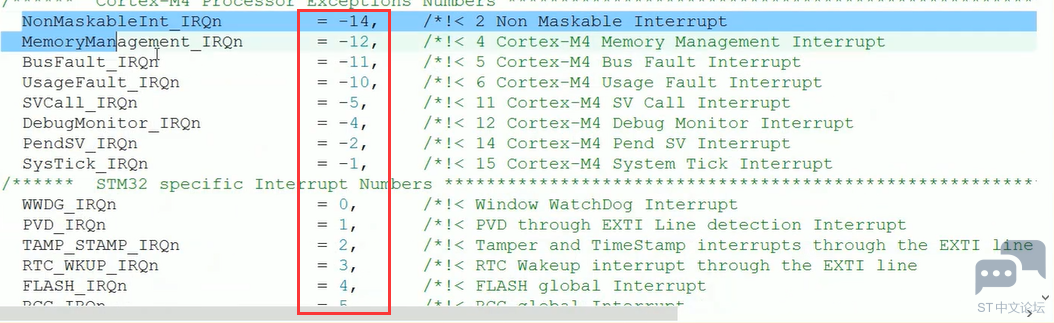

Cortex-M4 内核支持 256 个中断,其中包含了 16 个内核中断和 240 个外部中断。STM32F407实际上只使用了10个内部异常和82个外部中断。当异常或中断发生时,处理器会把PC设置为一个特定地址,这一地址就称为异常向量。每一类异常源都对应一个特定的入口地址,这些地址按照优先级排列以后就组成一张异常向量表。统一的处理方式需要软件去完成。采用向量表处理异常,M0处理器会从存储器的向量表中,自动定位异常的程序入口。从发生异常到异常的处理中间的时间被缩减。
/ B5 I+ B: r) p0 k6 r2 ~

5 |5 x" ~! O( M
注:中断和异常的区别:
中断是微处理器外部发送的,通过中断通道送入处理器内部,一般是硬件引起的,比如串口接收中断,而异常通常是微处理器内部发生的,大多是软件引起的,比如除法出错异常,特权调用异常等待。不管是中断还是异常,微处理器通常都有相应的中断/异常服务程序。
$ D* |  R* n: q1 E. R/ n* O
3.支持嵌套中断:在执行一个中断服务程序的时候
当前处理器正在执行某一中断处理程序时,在执行期间有一优先级更高,更紧急的中断需要处理,会打断当前的中断处理程序,去执行高优先级中断的处理程序,执行完成后再继续当前的中断处理程序。
# A0 E) [' S8 a
STM32有3个固定的优先级,都是负值,不能改变,值越小优先级越高,有16个可编程优先级,用4个bit位表示。
1 A2 M5 q3 X2 K9 q  R5 c/ e6 I
+ I2 f8 W4 ^' [$ v
在 NVIC 有一个专门的寄存器:中断优先级寄存器 NVIC_IPRx(在 F407 中,x=0...81,即82个外部中断)用来配置外部中断的优先级,IPR宽度为 8bit,原则上每个外部中断可配置的优先级为0~255,数值越小,优先级越高。但是绝大多数 CM4芯片都会精简设计,以致实际上支持的优先级数减少,在 F407 中,只使用了高 4bit。
, A% R: N1 y5 ~
STM32还会把优先级分为两级,一级叫做主优先级,第二级叫做子优先级,主优先级又叫做抢占优先级,子优先级又叫做响应优先级。比较时首先比较主优先级,主优先级高则优先级一定高,主优先级相同时比较子优先级,响应优先级数值越小,则优先级越高。
7 o' `1 S3 C& d9 K7 r

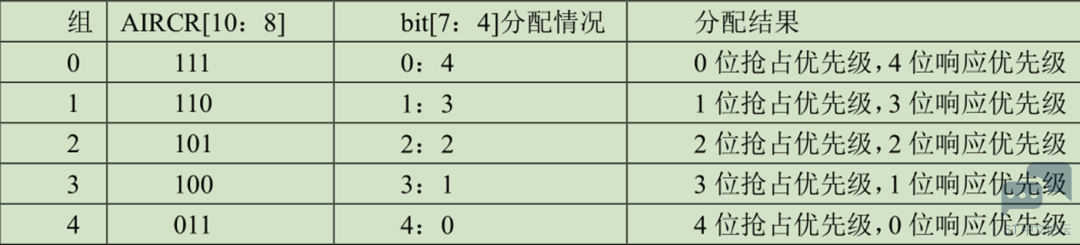

IPR中的高4 位,又分为抢占优先级和响应优先级。抢占优先级在前,响应优先级在后。而这两个优先级各占几个位又要根据SCB->AIRCR中的中断分组设置来决定。这里简单介绍一下STM32F4的中断分组:STM32F4 将中断分为 5 个组,组 0~4。该分组的设置是由 SCB->AIRCR 寄存器的 bit10~8 来定义的。注意:工程开发中应当首先确定中断优先级分组,之后就不要再做修改了。

6 f1 ~' n- u% G9 T8 _

$ E1 B4 G6 W; R3 x5 f& H2 G
4.中断优先级总结
抢占优先级的级别高于响应优先级。而数值越小所代表的优先级就越高。 同一时刻发生的中断,优先处理优先级较高的中断。高优先级的抢占优先级是可以打断正在进行的低抢占优先级中断的。而抢占优先级相同的中断,高优先级的响应优先级不可以打断低响应优先级的中断。
/ c1 ^2 T. R9 Q1 n1 V
抢占优先级相同就看响应优先级,同样数值越小优先级越高。如果两个中断的抢占优先级和响应优先级都是一样的话,则看哪个中断先发生就先执行。如果同时发生则优先处理编号较小(对10个内部异常和82个外部中断所对应的中断入口进行编号,如EXIT5-EXIT9合用一个中断入口,其编号为23,内部异常的中断入口编号均为负数)的那个,也就是异常向量表中排前面的先执行。

; `, ?  S# J0 C# b1 N
  • EXTI,外部中断控制器
    . ?$ [( I. J1 D# g4 V5 r9 h( q% |4 x9 c

" C7 u2 T# v. L- u
简单来说,EXTI就是管理GPIO产生的中断,是GPIO与NVIC连接的中介,由于GPIO管脚太多,需要一个统一管理,就是EXIT,而其他的片内外设如串口、定时器、I2C等产生的中断直接被NVIC管理。

2 f  S9 m6 o8 o6 b
  i- L7 I/ o1 z/ Z. [1 p5 R

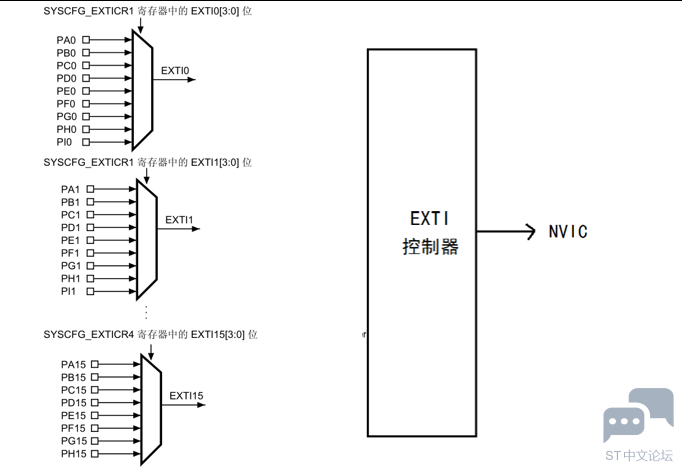

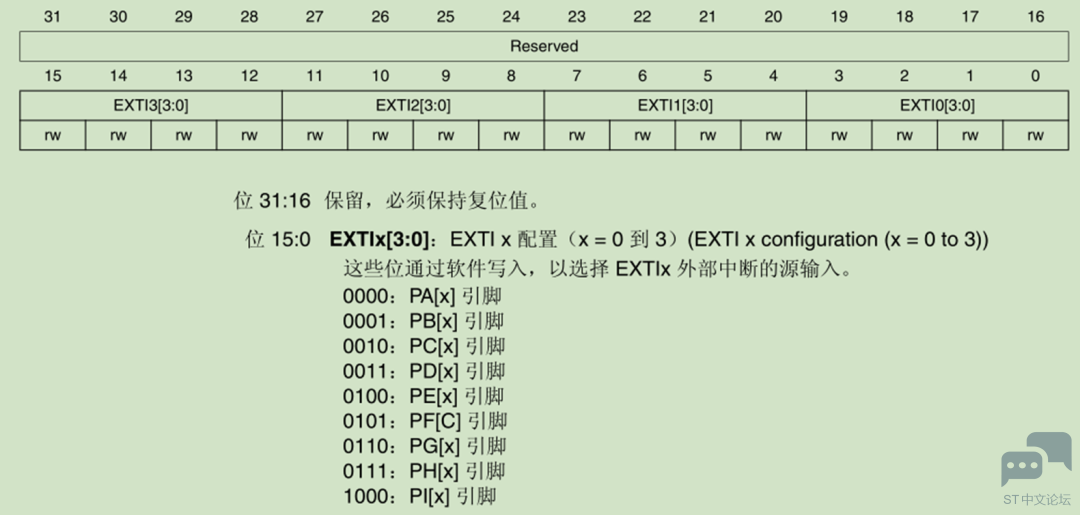

EXTI共有16个通道选择器,每一个编号相同的GPIO管脚连接到编号相同的通道选择器中,每个通道选择器最终输出一根中断输入线,工作时,每一个选择器下同时只能有一个管脚被配置使用,具体配置哪一个管脚由该器件的外部中断配置控制器SYSCFG配置。
5 g) F1 X9 O9 }/ P
EXTI0-EXTI4每一个都有单独的中断入口,而EXTI5-EXTI9合用一个中断入口,EXTI10-EXTI15也合用一个中断入口。
: x. @, w. p$ R4 K$ A
一个SYSCFG只能配置4个通道选择器,因此需要4个SYSCFG。

+ D* n+ a! b7 Z! E$ A" F

* Q. Q1 |1 z5 `  `0 _6 h

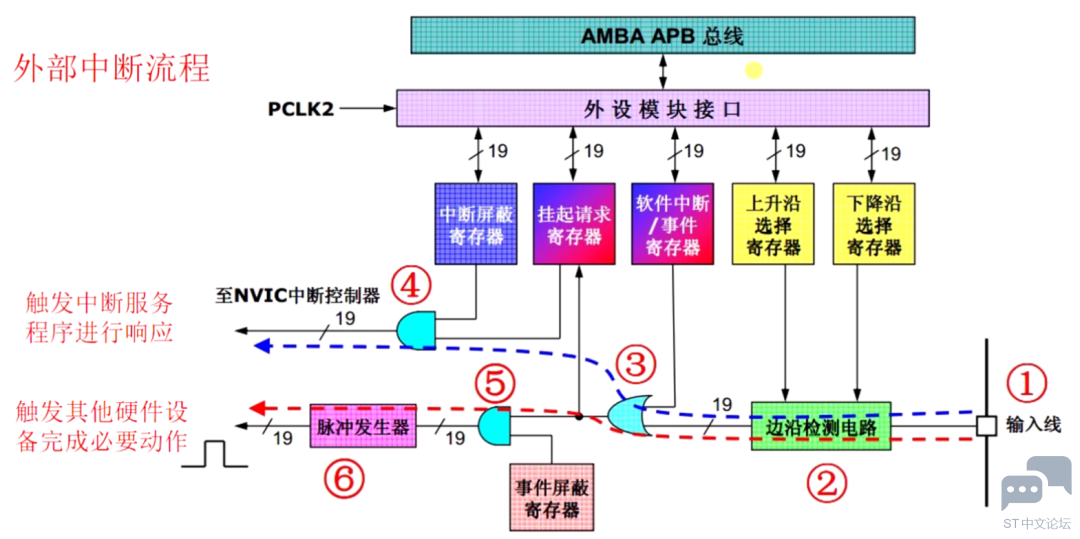

  • 外部中断处理流程:

    1 x% ^; ]! ], n( p& A" p

& O3 a0 ^$ |1 b
1:中断输入线,外部管脚产生的中断由此输入。可以是高电平,也可以是低电平,根据设定要求产生
2:边沿检测电路会根据设定中断产生的方式检测电平,判断是否发生中断,如上升沿触发中断、下降沿触发中断或者上升沿和下降沿均可触发中断
3:如果2满足条件,会经过一个“或”门,“或”表示由外部输入的中断信号可以触发中断,内部的事件也可以产生中断,如定时器的更新事件等,不论外部内部,只有有一个就继续下去
如果是电平,就向上走,如果是事件就向下走
4:通过一个“与” 门,与表示新来的中断已被挂起(中断产生还未处理)记录,且次此中断没有被屏蔽,二者同时满足后可交由NVIC处理,传送至内核进行响应。、

$ w" |$ `% M# A1 ]8 `  R8 u0 H) e
  • 按键中断实例
    ) }; }5 w5 e. I6 e  Z* J

2 e$ w/ S" K+ D2 c) j' L
配置GPIO为外部中断模式,触发方式为下降沿触发,使能外部中断入口,设置优先级,包括主优先级和子优先级。
( V9 p! `, T( X; {% ~

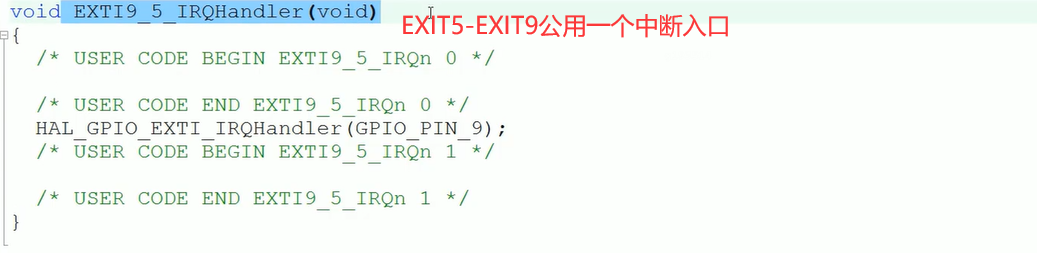

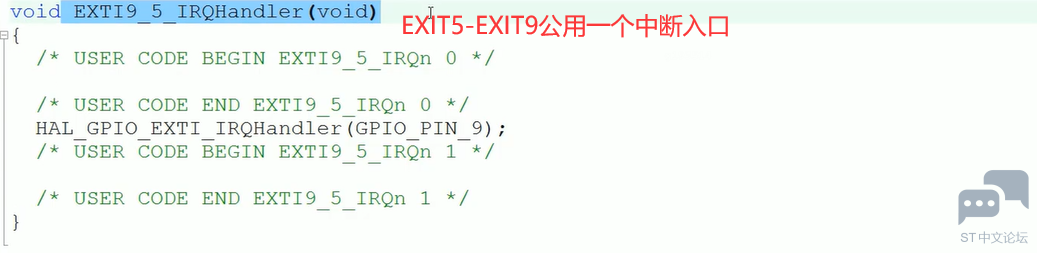

在Cube MX中只要使能了中断入口肯定会生成对应的中断处理函数,这些处理函数被归纳到stm32f4xx_it.c当中,这里面的文件都是中断处理函数的入口(IRQHander,Interrupt ReQuest Hander,中断处理请求函数)

% I" Y- {0 n3 Q6 y

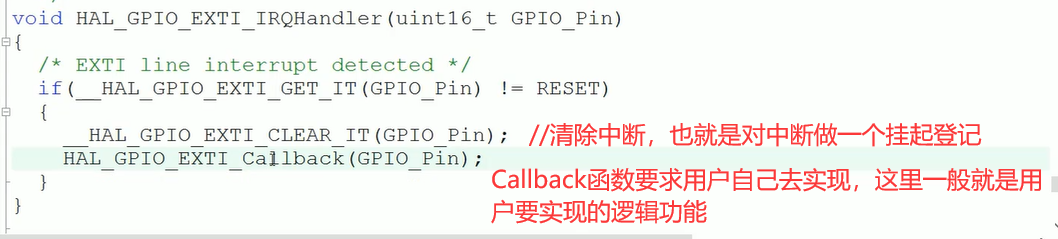

在此文件的相应的函数入口处一步步追下去,就可以得到相应的中断处理代码。
2 V" n( h2 p& q8 E  Z/ N+ v4 t. V9 o

% s9 k' C! Z! n+ ^% f* y* s/ T
) x) K: U5 P( q; ^% ?+ d6 t

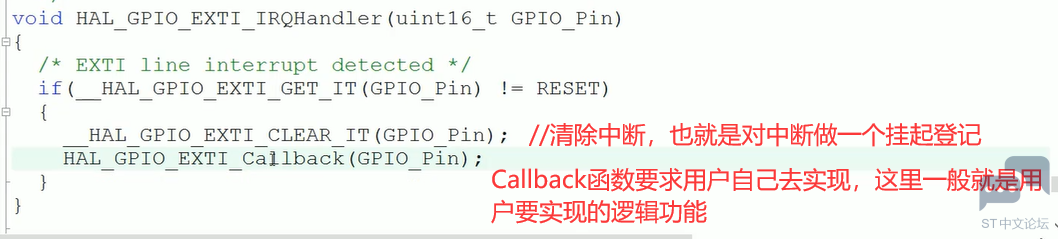

这里的Callback函数一般是若函数,意味着用户可以对该函数进行重新编写完成自己的逻辑功能。将该函数复制到gpio.c中进行重新编写,复制时不需要复制函数前的__weak(弱函数典型的标记为函数前有__weak),因此在整个工程里就会有两个同名的函数,系统在编译的时候遇到两个同名函数时,就会自动忽略有__weak标记的函数,转而去编译用户自己编写的同名函数。
  1. //gpio.c
    9 Z# Y+ M+ ?6 g' s, ?. J
  2. 3 M9 W& R; e6 D4 }7 u4 n" D
  3. void HALGPIO EXTI_Callback (uint16_t GPIO_ Pin){0 x+ y" Z7 j" h2 m- p
  4.   if(GPIO_ Pin == GPIO_PIN_9){
    - u: R) S1 W$ j- I, J7 g9 J* r- h
  5.         HAL_Delay(20);//延时,用于消除抖动8 m5 A4 V- s2 d) n6 e7 z& \! E3 Z
  6.               if(HAL_GPIO_ReadPin(GPIOI,GPIO_PIN_9) == GPIO_PIN_RESET){ 8 l$ L" v1 h7 O! r# p  \( l
  7.               //读管脚为低电平表示确实被按下了/ a% K* H6 `1 v2 r  [( y% A
  8.                         printf("KEY3 INT success\n");
    9 D4 E, O% L; D  F5 s
  9.                }
    6 j. C  `" ^# p' k, R  n
  10.    }
    * f" J" t# b( p$ b- m
  11. }
复制代码
  1. //main.c
    ' @9 x$ y4 q5 ^6 Y

  2. % j( Q' |$ e* t& K/ r) \1 z; X. l& s. ~
  3. include "gpio.c". P, m: Z9 V! S6 C' D& E
  4. include "usart.c" 3 N6 ^3 p, S* ^. i

  5. , l$ k7 A- G" Z& `- h
  6. main(){
    ; L4 v) _! E. P- m4 I! X
  7. MX_GPIO_Init();//对GPIO口时钟配置,中断优先级配置,触发方式等的初始化/ @5 [' W( \7 ?* T- l* {+ f8 o5 _
  8. MX_USART1_UART_Init();对USART1初始化配置 ' V0 q7 F. ?2 F1 a; N7 c
  9. while(){}
    5 D8 L4 Z( A2 Y) f7 v
  10. }
复制代码
. C' }/ M, ~* p
HAL_Delay()函数是由Systick定时器实现的,也涉及到一个中断的处理过程,执行的是系统内部的定时器产生的异常处理函数,因此设置按键中断的优先级必须要比HAL_Delay()要小,否则HAL_Delay()函数无法抢占导致程序死掉。

' I* {( S) J, w+ d; J1 k
  • 串口中断实例、
    : Z5 j; e& ^* F% D
9 j, M; s; l& M1 k

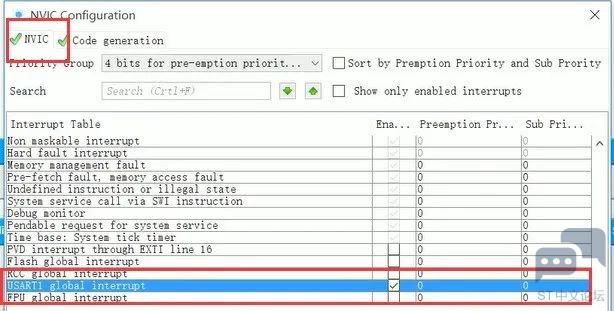

配置串口管脚参数,使能串口中断入口,设置优先级分组,设置串口中断优先级。
1 Z" l$ ]4 g* T! I) G1 z2 k; l
* |. H2 _% b) p( d
& O$ v) L, H: b: z) {; m" Z9 D$ V

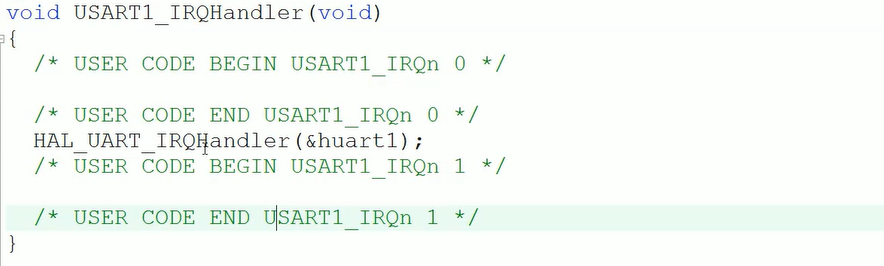

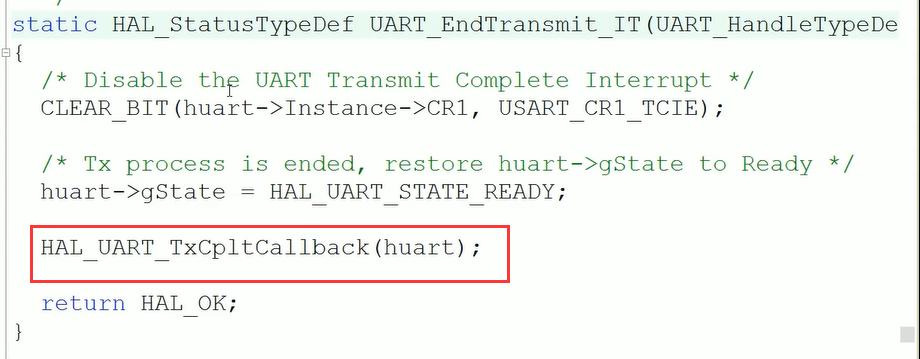

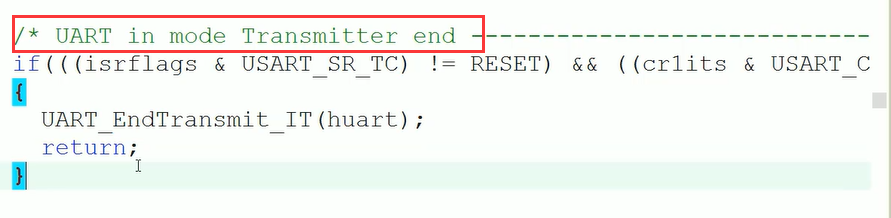

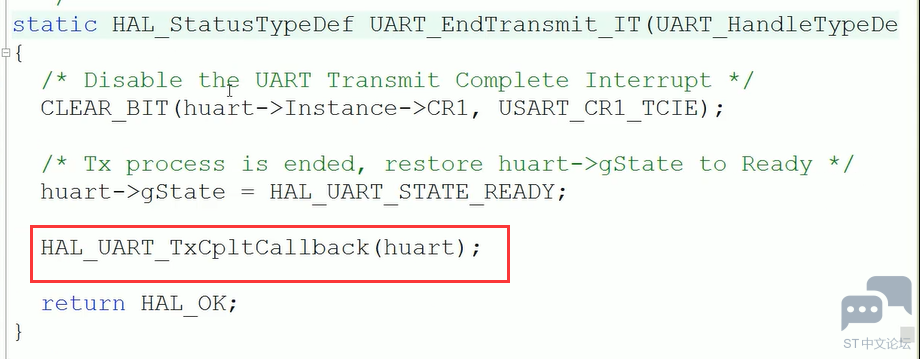

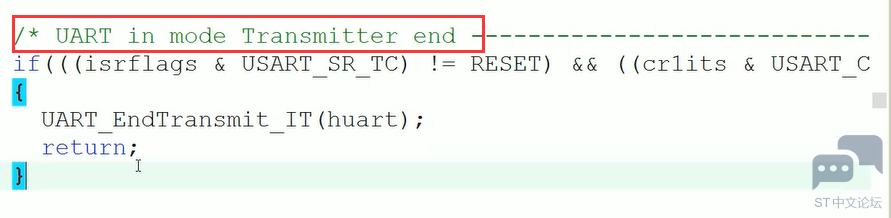

1.HAL_UART_IRQHandler ( &huart1);追进去有相当多类型的中断处理函数,选择串口在传输模式下发送完成的中断处理函数。
9 W- a5 \2 d: ?) s, S' b
) D  l' l9 H" ~3 K! [2 m( s
3 L) `; Y& i- V8 u+ U
& V) C* _7 \# O% T" o3 O

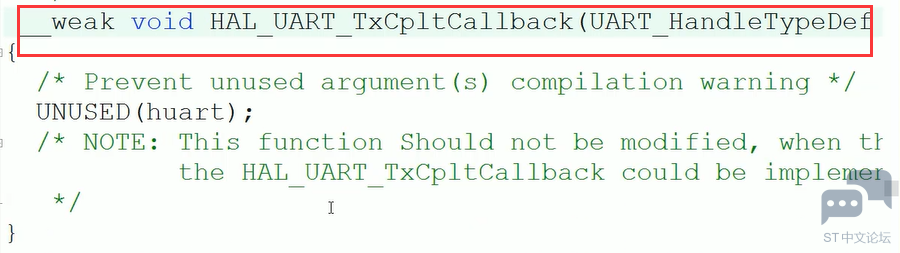

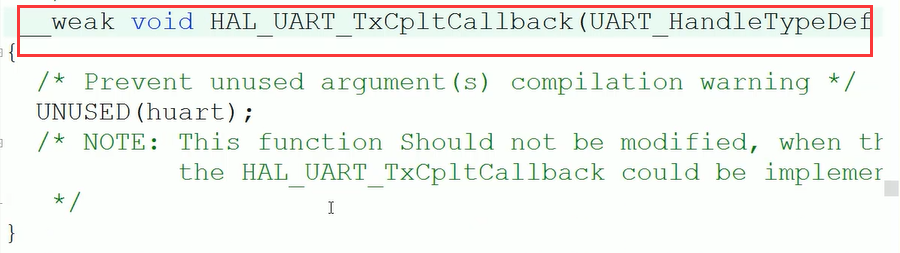

用户只需实现void HAL_UART_ TxCpltCallback (UART_HandleTypeDef *huart)的逻辑代码
! a! i. p( W8 ]

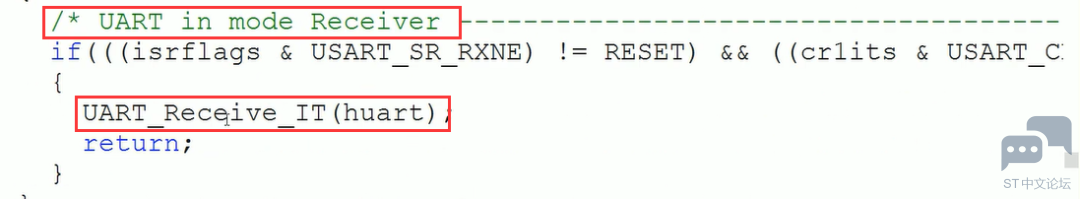

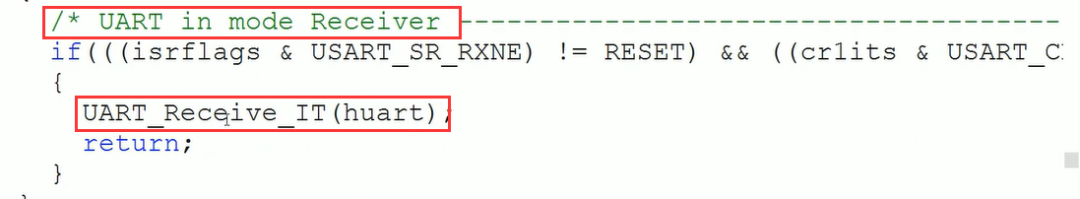

2.HAL_UART_IRQHandler ( &huart1);追进去有相当多类型的中断处理函数,选择串口在接收模式下的中断处理函数。

" B1 J  N- o' b: U

. J9 {7 s& G4 L4 }$ u- }% H+ _

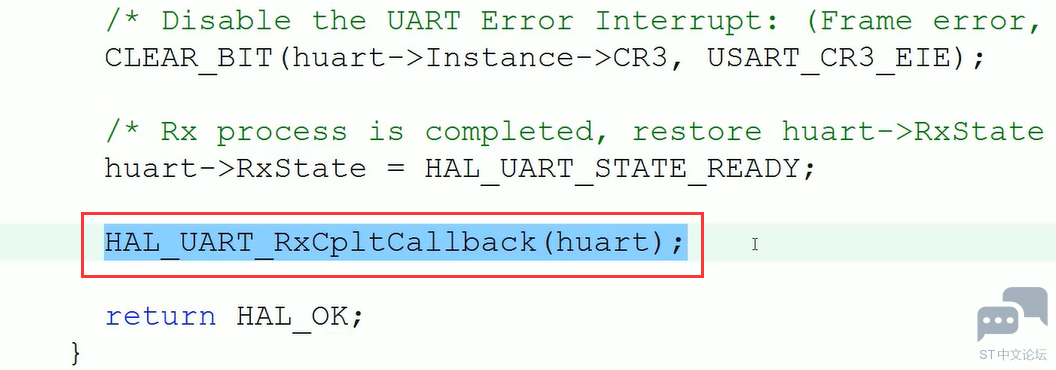

该中断处理函数仍然会调用一个回调函数。
* G6 {* Q4 @9 V2 m' `

0 b5 R% E& G) S

! T! N( ]) k* b+ j) p. D  V

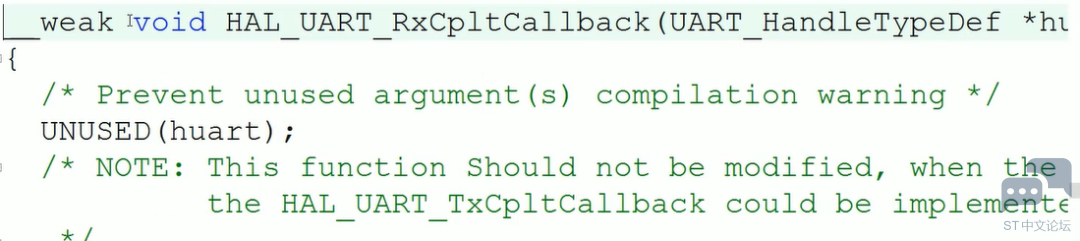

用户只需实现void HAL UART RxCpltCallback(UART HandleTypeDef *huart)的逻辑代码
' m) Y; ^, v9 E  K4 S; E. Z
串口中断有专门的串口接收中断函数和发送中断函数用来触发中断。
HAL_UART_Transmit_IT();
HAL_UART_Receive_IT ();
  1. //main.c
    6 f4 k0 m: M+ G

  2. * v' V# N3 x( V8 E$ n  k
  3. include "gpio.c"
    & G2 j: x7 k2 N  B5 j
  4. include "usart.c" " r  _$ t8 |- r8 u% @  T
  5. uint8_t revbuff[2]={0};//接收缓冲区,定义全局为变量用于外部引用 & \! }" s1 {) P8 {8 {0 E
  6. main(){ & q! {1 F( ~/ k  D* O. `! l0 ~
  7.   MX_GPIO_Init();
    3 H2 l- \' e# a& W4 ~7 {
  8.   MX_USART1_UART_Init();//对USART1初始化配置,中断优先级配置 : `0 A7 c+ O5 r2 [/ k& Z  @
  9.   HAL_UART_Transmit_IT(&usart1,(uint8_t *)"USART SEND\n",11); 4 x7 {3 S6 B+ V4 x5 d- W0 c: w
  10.   //只有发送11个字符完成之后会触发发送完成中断,只触发一次
    3 {( d1 ~- r" b1 b: }1 [. }7 ]
  11.   HAL_UART_Receive_IT(&usart1,revbuff,2);
    & T- f: K+ w, a" V. K& O
  12.   //只有接收到2个数据后触发接收中断,只触发一次,若想多次触发,必须再次调用 3 f  J# z  ~+ |* Q0 @( H
  13.   while(){} 1 M1 N: \4 _, G' k' Q& e- ]0 z
  14. }
复制代码
  1. //usart.c
    4 x) a3 E& q* x
  2. 0 n1 d- v# {" _* Y* ]: K4 q/ E
  3. void HALUART_ TxCpltCallback (UART_HandleTypeDef *huart){
    : S3 E3 o2 l1 c1 n' a
  4.   if(huart->Instance == USART1){
    0 v% }! r4 Q- ]
  5.   printf("UART SEND end\n");        3 Y+ p: y, i# r7 S
  6.   }
    6 g9 P% V. `6 @9 E
  7. }
    % z- B; @4 }* |
  8. extern uint8_t revbuff[2]={0}; + q$ d- o2 X( D& k" Y( k- j
  9. void HAL UART RxCpltCallback(UART HandleTypeDef *huart){    ' e! d; R( Y4 W. t
  10.   if(huart->Instance == USART1){
    : Y  `) Q  J1 e  w+ v- d
  11.   printf("revbuff[0]=%x,revbuff[0]\n");          % d8 I% j; f1 R$ P. h
  12.   printf("revbuff[1]=%x,revbuff[1]\n");
    " T* D7 }" r% H5 Z
  13.   HAL_UART_Receive_IT(&usart1,revbuff,2);//用于多次触发接收中断    & p. p. V6 g9 M- q
  14.   }
    ) v" R8 D$ c3 ]
  15. }
复制代码
4 T0 ?, q9 m: n6 i4 z9 W% t* _
转载自:骆驼听海
如有侵权请联系删除
