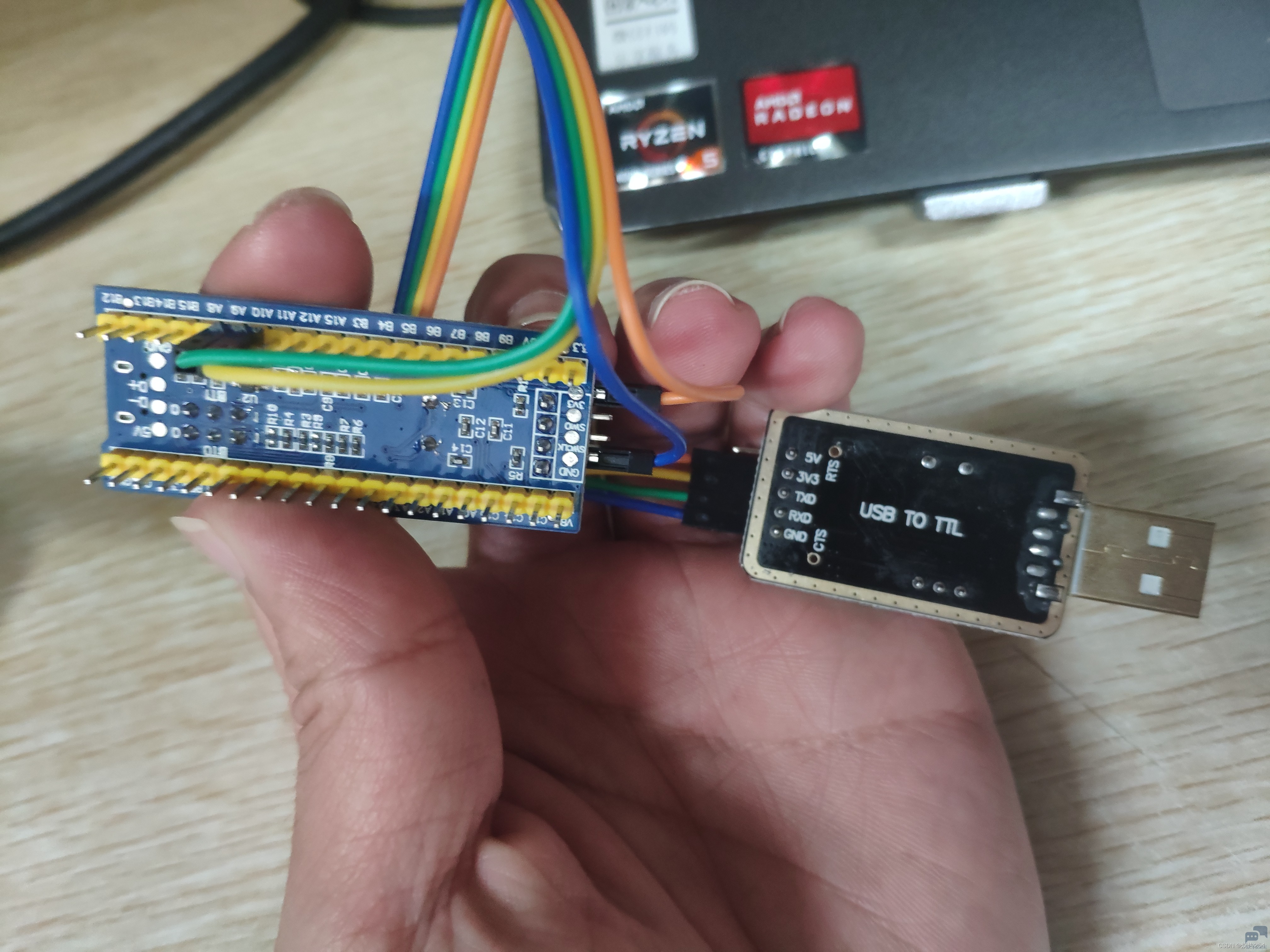

将USB中的接线端与板子上的对应接口相互连接,由于我的USB只有5针,所以不会涉及到在此处用短接线帽。 其中的电源与接地对应相连接,但是再接收与发送端要错开相接,其中TXD --RXD;RXDTXD , N! z+ `1 Y" T: I' j8 g$ W4 _) j

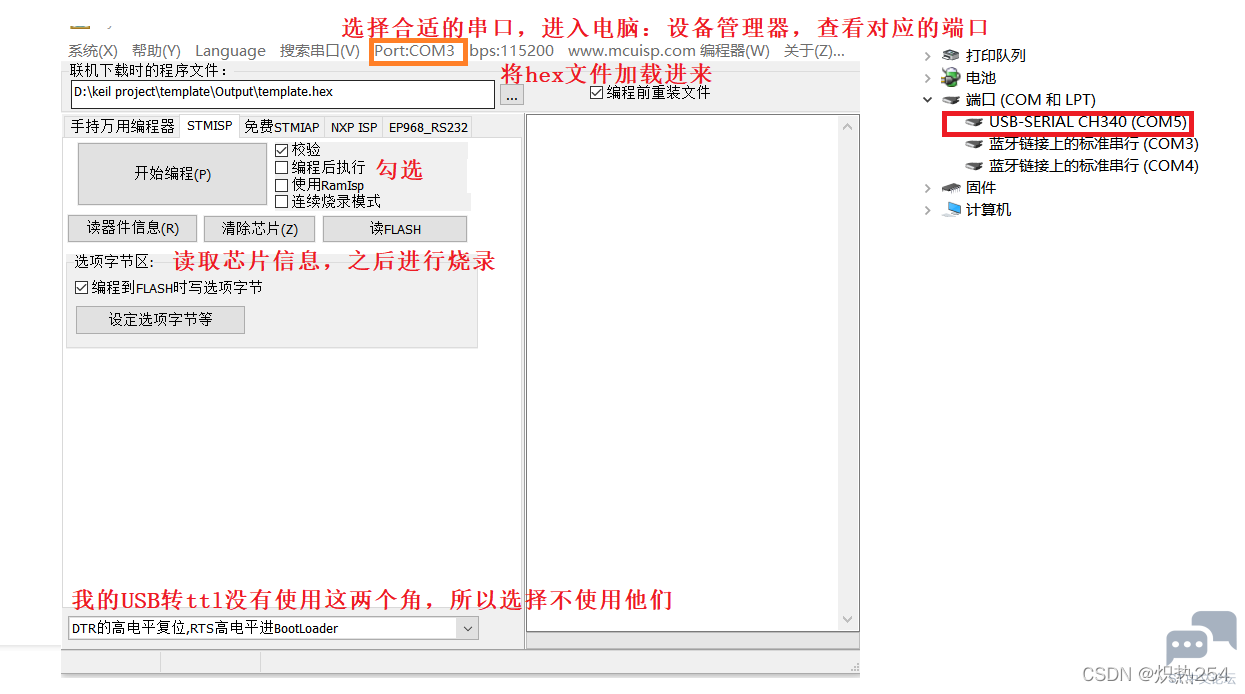

! W9 b# Z. K% a7 a 之后就可以打开代码烧录助手,我用的是flymcu,设置好对应的参数及其端口之后: 0 N0 k& f) i, T9 E7 u

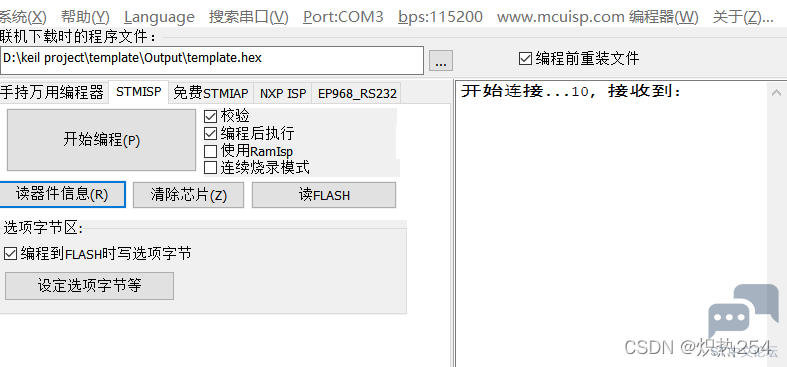

1 B3 k3 @/ t2 x* i 但是后面会发现:(一直烧录不进去)

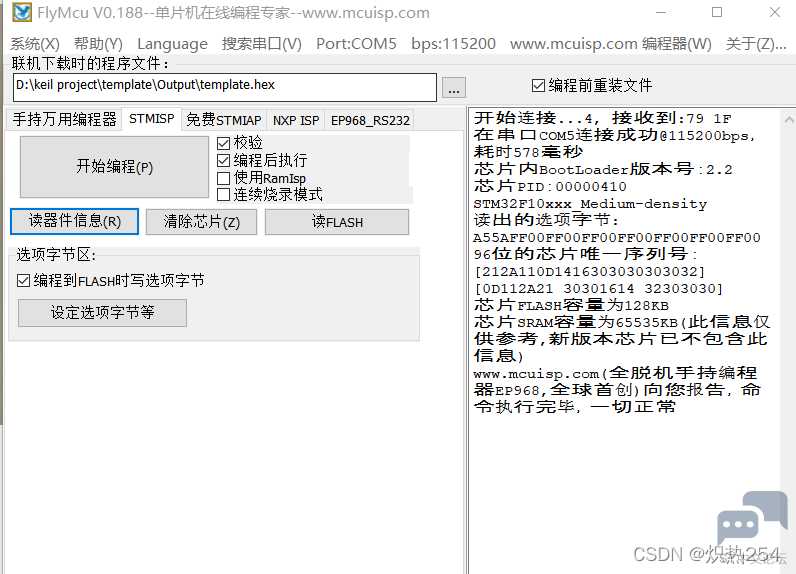

$ C5 b, _0 K1 E+ b6 p' f! l/ P 后面上了查找了多方资料,总算找到了,需要将板子上的boot 0先置1,才能够进行代码烧写: ' z5 V, }# ?0 B7 W
$ S: m( q$ Z. h2 ]' c) w

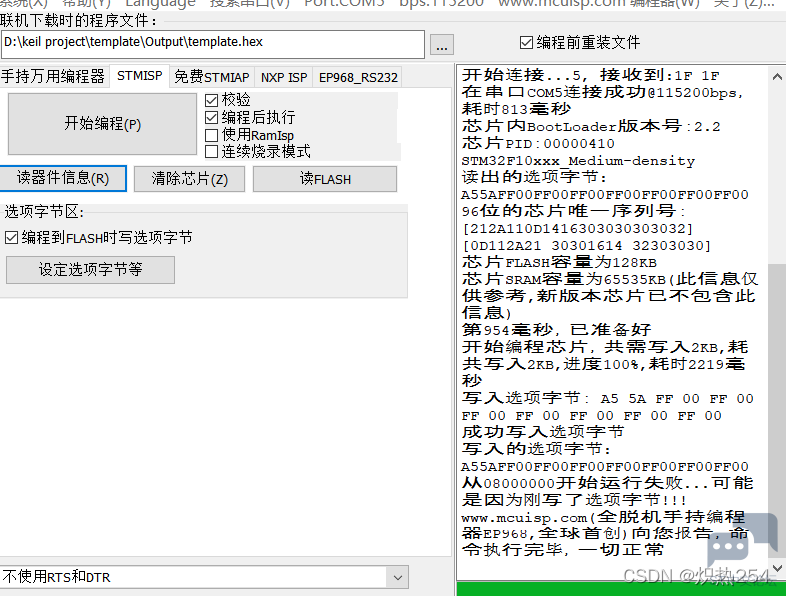

3 {' }0 F+ b( f. Y 烧录结束之后,又得将boot0 重置为0 ,之后就可以进行串口通信的调试了& W, L1 F# E# Z % r7 {; b: W0 l- f7 \: `6 |: n

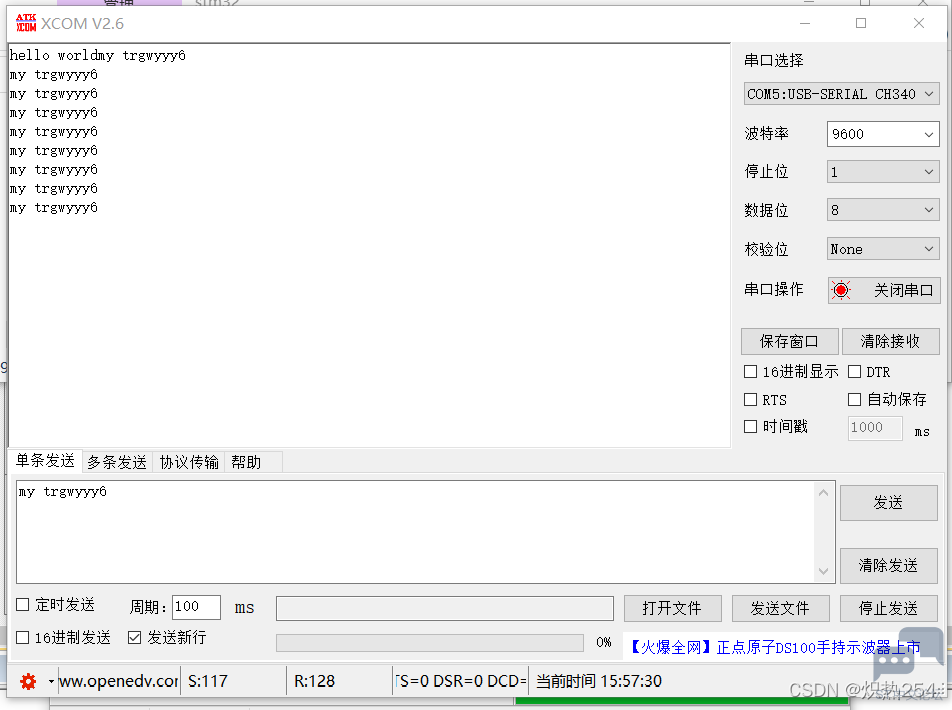

( p6 _6 h- \, e! S% w! `# | 烧录完成之后,一定得进行将boot1重置为0,否则调试结果不会如你所愿得 $ [9 J. ~* s5 p K * C" M- r: d/ N7 `& v 之后使用xcom串口助手,就可以进行串口调试了:$ v; Q8 f u+ ?0 V
2 z& B4 _, L5 v" y( \& T 下面的文字用于凑字数:! [6 `2 f' Z( e' P d& _ 通用异步收发传输器(Universal Asynchronous Receiver/Transmitter),通常称作UART。它将要传输的资料在串行通信与并行通信之间加以转换。作为把并行输入信号转成串行输出信号的芯片,UART通常被集成于其他通讯接口的连结上。$ r0 V0 N2 A l) @& E 2 i4 j7 l2 s7 c+ d 具体实物表现为独立的模块化芯片,或作为集成于微处理器中的周边设备。一般是RS-232C规格的,与类似Maxim的MAX232之类的标准信号幅度变换芯片进行搭配,作为连接外部设备的接口。在UART上追加同步方式的序列信号变换电路的产品,被称为USART(Universal Synchronous Asynchronous Receiver Transmitter)。 ————————————————2 c2 l, {$ H7 N/ \ 版权声明:炽热254 如有侵权请联系删除 & {$ v- T" Z: _2 A. S: v ) _2 m4 Q( X" c+ ^# B+ u |
