引言
本文档介绍了以 LGA 封装提供的低压 3 轴数字量输出线性 MEMS 加速度计。
LIS2DH12 是属于“nano”系列的超低功耗高性能 3 轴线性加速度计，具有数字 I2C、SPI 串行接口标准输出。
器件具有超低功耗工作模式，可实现高级节能、智能睡眠唤醒以及恢复睡眠功能。
LIS2DH12 具有±2g/±4g/±8g/±16g 的动态用户可选满量程，并能通过 1 Hz 到 5 kHz 的输出数据速率测量加速度。
器件可配置为通过独立的惯性唤醒/自由落体事件以及通过器件自身的位置生成中断信号。中断发生器的阈值和时序可由终端用户动态设定。
也可通过可自动编程的睡眠唤醒和恢复睡眠功能提高节能效率。
LIS2DH12 集成了 32 级的先进先出（FIFO）缓冲器，允许用户进行数据存储，可限制主机处理器的干预。
LIS2DH12 采用纤薄的小型塑料焊盘栅格阵列封装（LGA），可确保在更大的温度范围（-40 °C 至+85 °C）内正常工作。
SMD 封装的超小尺寸和重量使其成为手持便携式应用的理想选择，如智能手机、物联网（IoT）连接设备，穿戴，以及需要减小封装尺寸和重量的其他应用。

1 引脚说明



2 寄存器






3 工作模式
LIS2DH12 提供四种不同的工作模式：掉电模式、高分辨率/正常模式和低功耗模式。正常模式可确保达到更高的分辨率，而低功耗模式可以进一步减少电流消耗。
施加电源后，LIS2DH12 执行一段 5 ms 的启动程序来加载修整参数。启动完成后，器件会自动配置为掉电模式。

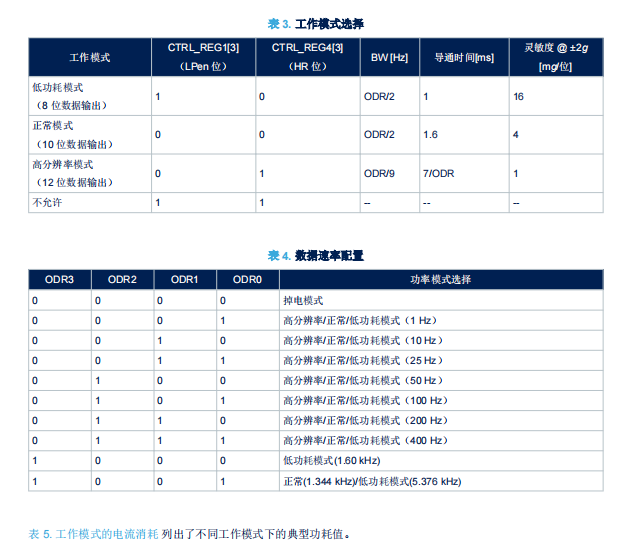

参考 LIS2DH12 数据表，CTRL_REG1 的输出数据率（ODR）和低功耗使能（LPen）位以及 CTRL_REG4 的 HR位用于选择工作模式（掉电模式、高分辨率/正常模式和低功耗模式）以及输出数据率（表 3. 工作模式选择和表 4. 数据速率配置）。




完整版请查看：附件

AN5005 LIS2DH12 MEMS 数字输出运动传感器超低功耗高性能3 轴“nano”加速度计.pdf.pdf (3.4 MB, 下载次数: 2)
