我所理解的多天线切换，是指在一个HUB上连接了多个天线设备，当实际检测卡片或NFC标签的时候，每一个天线都有捡卡的功能。

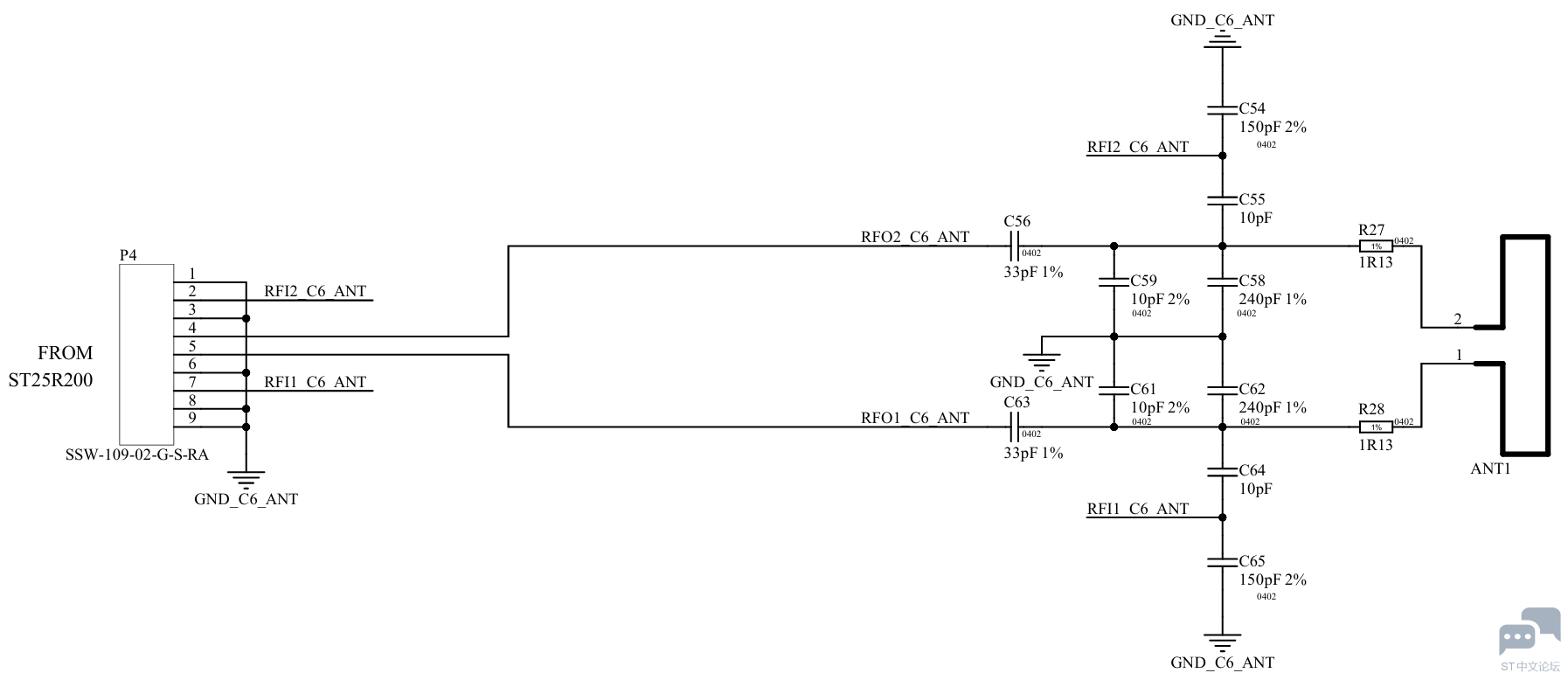

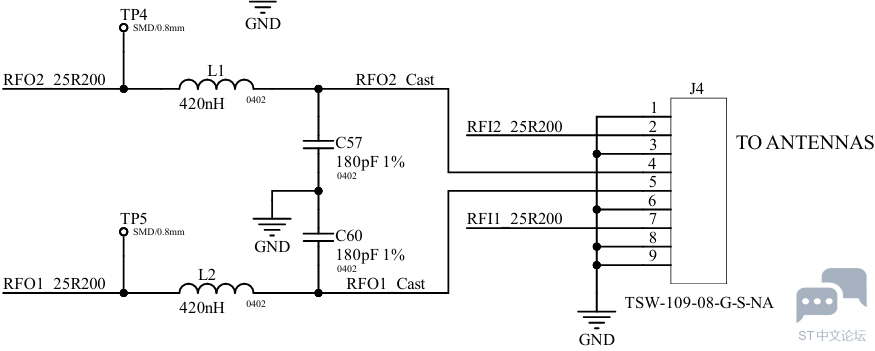

观察开发套件的原理图，可以看到HUB接口中2、4、5、7引脚与天线信号传输有关，其他引脚均接地

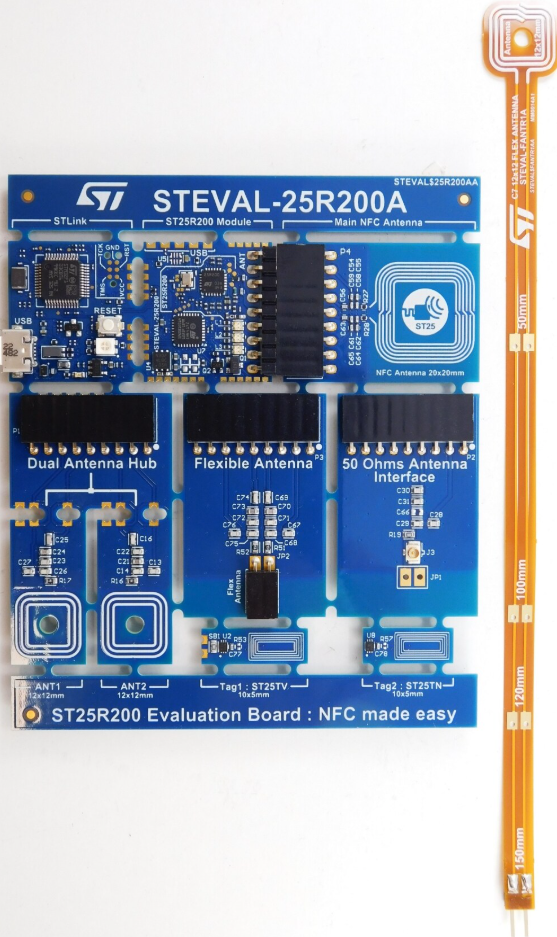

观察几块扩展板卡，可以看到引脚几乎是对应的

基于对以上原理图的观察，可以尝试将各个天线板卡的接口相连，于是设计了如下图所示的天线扩展板。其中左侧的弯插排母用于连接HUB或上一块扩展板，右侧的弯插排针用于连接天线或下一块扩展板，中间的排针用于连接天线

最终连接效果如下，测试天线包括了主天线、双天线和柔性天线

在ST25R200 Eval GUI中使用低功耗捡卡页面，测试在连接了三个天线的情况下能否检测到卡片或NFC标签。演示视频如下

<iframe src="https://player.bilibili.com/player.html?isOutside=true&aid=114345031764093&bvid=BV1yfoPYMEs4&cid=29439230102&p=1" scrolling="no" border="0" frameborder="no" framespacing="0" allowfullscreen="true"></iframe>

可以看到即使连接了三个天线，ST25R200依然可以在每个天线上检测到卡片或NFC标签（算然捡卡能力有些降低）。由此我们可以知道，在实际产品中，如果需要在产品的多个位置放置天线设备，只需要保证各个天线设备的界限顺序一致，使用一个ST25R200即可实现NFC作用。
