STM32C071RBT6 开发板环境搭建和OLED驱动显示屏实验

安装软件

数据表：https://www.st.com.cn/resource/en/data_brief/nucleo-c092rc.pdf

开发工具入门：https://www.st.com.cn/resource/zh/user_manual/um1727-getting-started-with-stm32-nucleo-board-software-development-tools-stmicroelectronics.pdf

STM32 的集成开发环境：https://www.st.com.cn/zh/development-tools/stm32cubeide.html

STM32Cube 初始化代码生成器（必须安装）：https://www.st.com.cn/zh/development-tools/stm32cubemx.html

STM32CubeProgrammer 软件：https://www.st.com.cn/zh/development-tools/stm32cubeprog.html

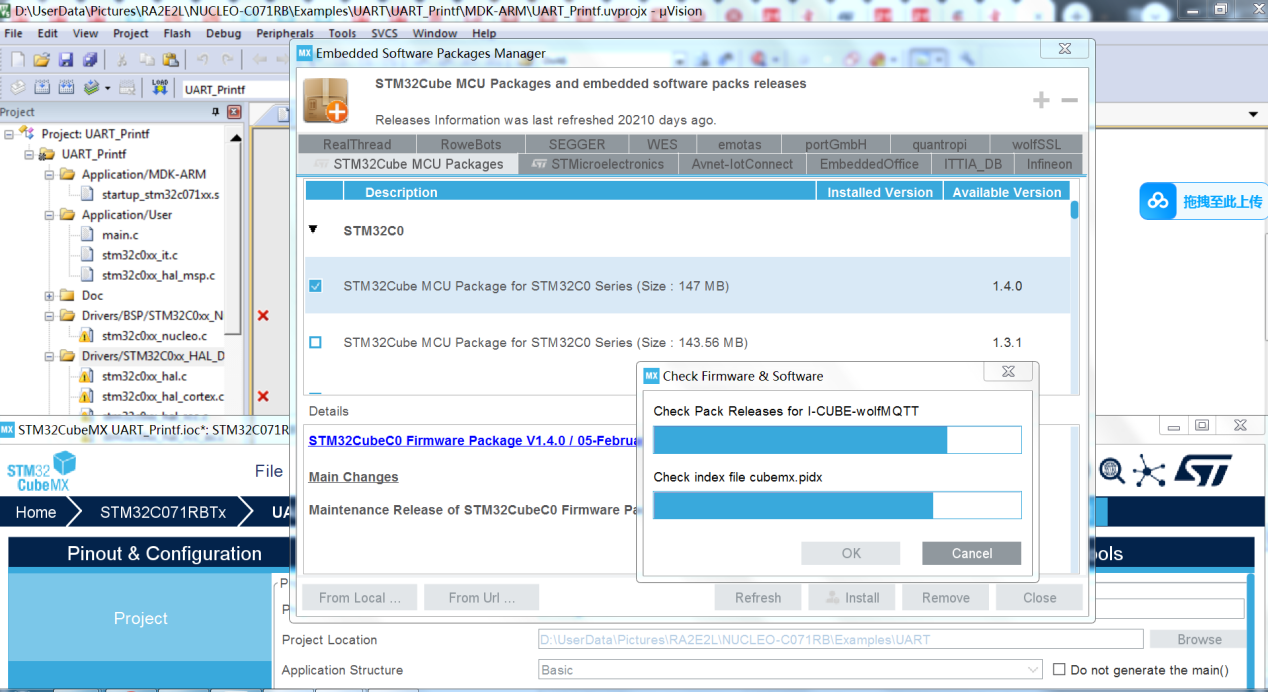

要安装至少一个STM32Cube 初始化代码生成器（经过测试至少要在6.13版以上）SetupSTM32CubeMX-6.14.1-Win软件，可以使用MDK进行调试也可以使用STM32的集成开发环境（新版需要安装在win10，不兼容win7），需要安装stlink驱动。

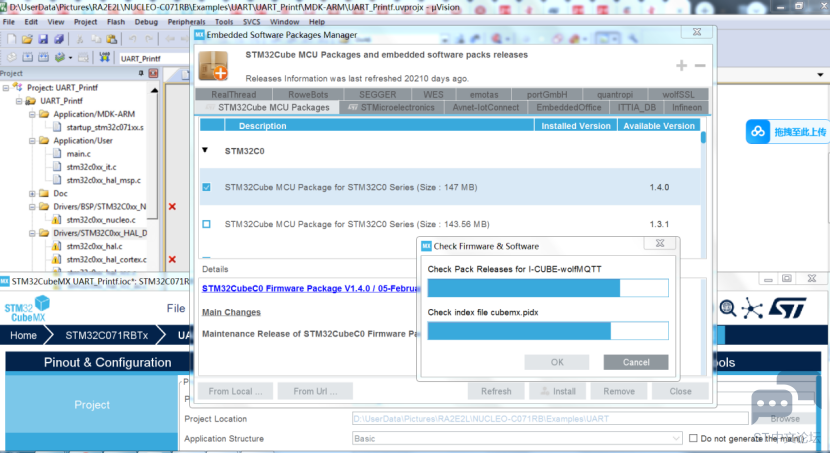

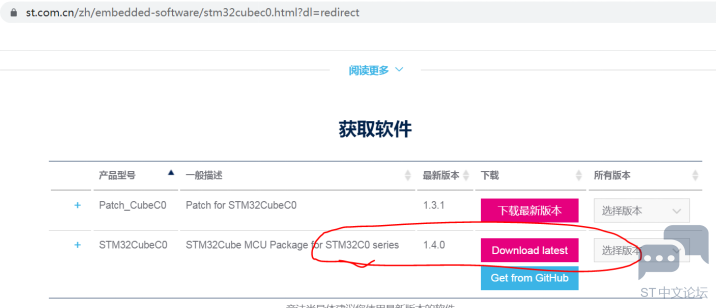

在这个网址https://www.st.com.cn/zh/embedded-software/stm32cubec0.html下载面向STM32C0系列的STM32Cube MCU软件包（包含HAL、底层API和CMSIS、文件系统、RTOS - 以及在各类意法半导体开发板上运行的示例）

假设已经安装好 STM32CubeMX 和 STM32CubeF4 支持包。

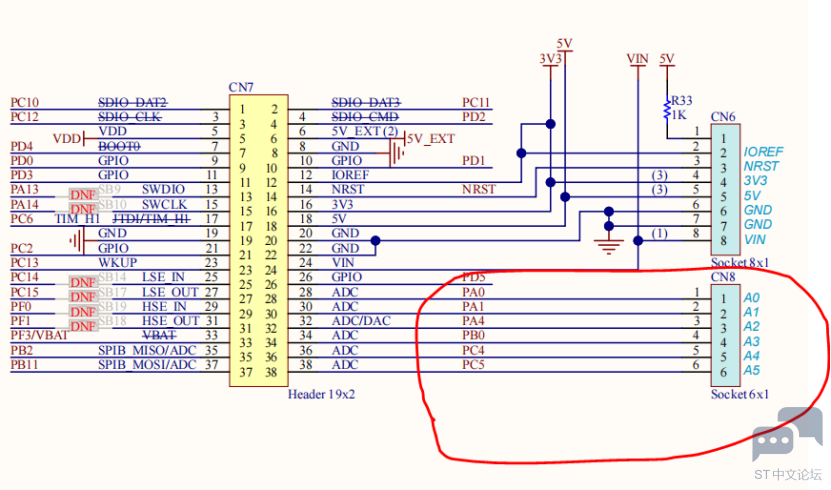

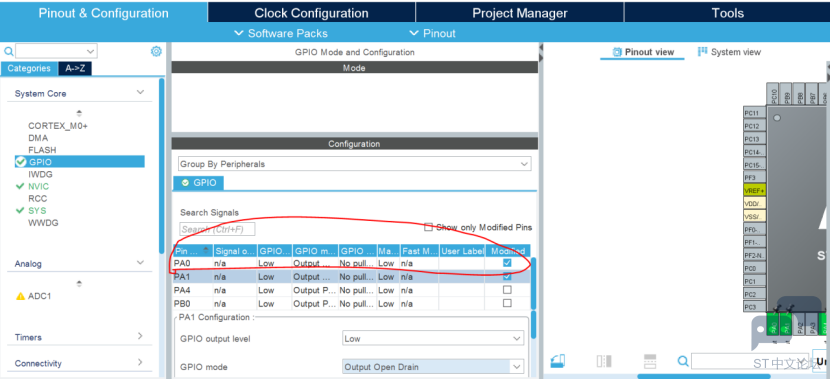

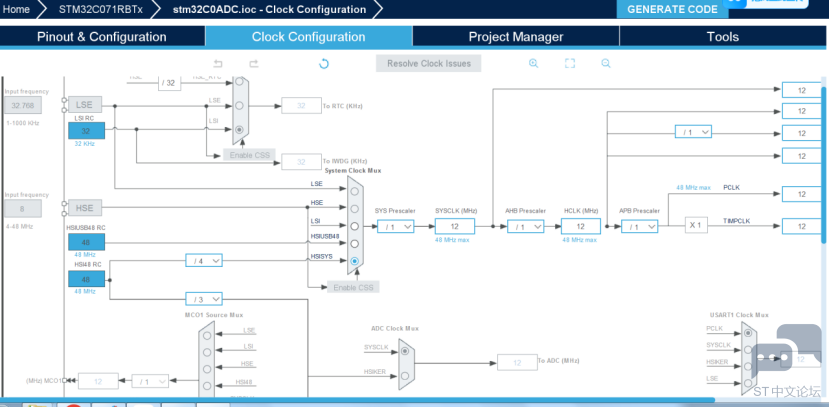

打开 STM32CubeMX，点击“New Project”，选择芯片型号，STM32C071rbt。在pinout界面设置PA0、PA1、PA4、PB0，将PA0和PA1设置为开漏输出，PA4和PB0设置为推挽输出，时钟保持默认状态，点击GENERATE CODE自动生成初始化代码：

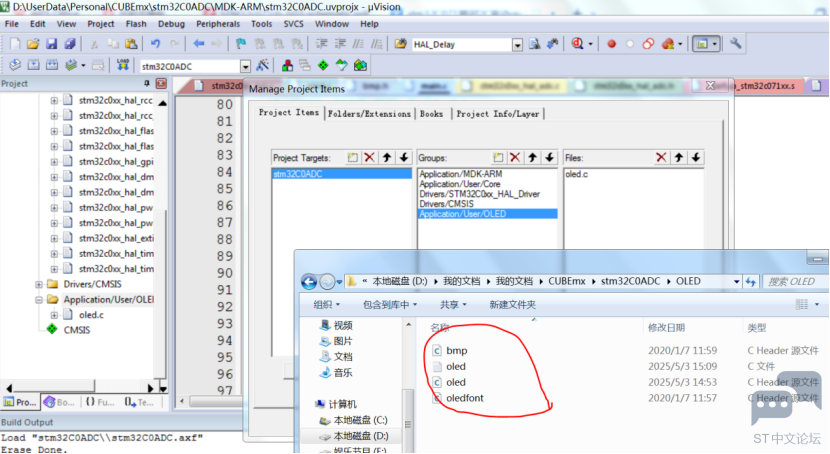

将OLED文件夹拷贝到工程中：

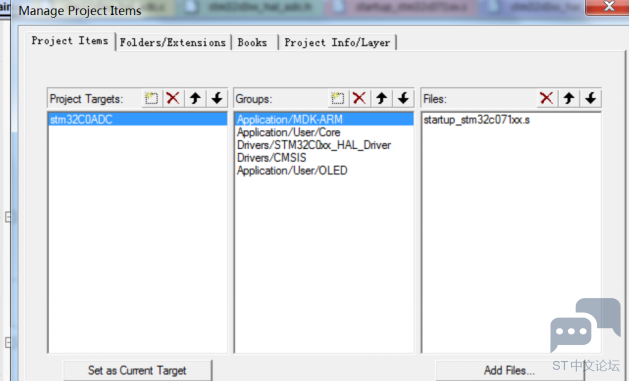

在项目管理对话框中将文件添加到工程:

I2C实现代码如下：

void IIC_delay(void) //需要注意这个函数可以调节通信速度

{u8 t=4;

while(t--);}

void I2C_Start(void)

{OLED_SDA_Set();

OLED_SCL_Set();

IIC_delay();

OLED_SDA_Clr();

IIC_delay();

OLED_SCL_Clr();

IIC_delay();}

void I2C_Stop(void)

{OLED_SDA_Clr();

OLED_SCL_Set();

IIC_delay();

OLED_SDA_Set();}

void I2C_WaitAck(void)

{OLED_SDA_Set();

IIC_delay();

OLED_SCL_Set();

IIC_delay();

OLED_SCL_Clr();

IIC_delay();

}

void Send_Byte(u8 dat)

{

u8 i;

for(i=0;i<8;i++)

{

if(dat&0x80)//发送数据

{

OLED_SDA_Set();

} else

{

OLED_SDA_Clr();

} IIC_delay();

OLED_SCL_Set();

IIC_delay();

OLED_SCL_Clr();

dat<<=1;

}

}

修改SDA  SCL引脚控制代码，将PA0设置为SDA，将PA1设置为SCL：

define OLED_SCL_Clr() HAL_GPIO_WritePin(GPIOA,GPIO_PIN_1,GPIO_PIN_RESET)//SCL

define OLED_SCL_Set() HAL_GPIO_WritePin(GPIOA,GPIO_PIN_1,GPIO_PIN_SET)

define OLED_SDA_Clr() HAL_GPIO_WritePin(GPIOA,GPIO_PIN_0,GPIO_PIN_RESET)//DIN

define OLED_SDA_Set() HAL_GPIO_WritePin(GPIOA,GPIO_PIN_0,GPIO_PIN_SET)

在main（）合适位置中添加代码：

OLED_Init();

OLED_ColorTurn(0);

OLED_DisplayTurn(0); while (1)

{OLED_ShowPicture(0,0,128,64,BMP1,1);

OLED_Refresh();

HAL_Delay(100);

OLED_Clear();

OLED_ShowChinese(0,0,0,16,1);//?

OLED_ShowChinese(18,0,1,16,1);//?

OLED_ShowChinese(36,0,2,16,1);//?

OLED_ShowChinese(54,0,3,16,1);//?

OLED_ShowChinese(72,0,4,16,1);//?

OLED_ShowChinese(90,0,5,16,1);//?

OLED_ShowChinese(108,0,6,16,1);//?

OLED_ShowString(8,16,"ZHONGJINGYUAN",16,1);

OLED_ShowString(20,32,"2014/05/01",16,1);

OLED_ShowString(0,48,"ASCII:",16,1);

OLED_ShowString(63,48,"CODE:",16,1);

OLED_ShowChar(48,48,t,16,1);//??ASCII??

t++;

if(t>'~')t=' ';

OLED_ShowNum(103,48,t,3,16,1);

OLED_Refresh();

HAL_Delay(100);

OLED_Clear();

OLED_ShowChinese(0,0,0,16,1); //16*16 ?

OLED_ShowChinese(16,0,0,24,1); //24*24 ?

OLED_ShowChinese(24,20,0,32,1);//32*32 ?

OLED_ShowChinese(64,0,0,64,1); //64*64 ?

OLED_Refresh();

HAL_Delay(100);

OLED_Clear();

OLED_ShowString(0,0,"ABC",8,1);//6*8 “ABC”

OLED_ShowString(0,8,"ABC",12,1);//6*12 “ABC”

OLED_ShowString(0,20,"ABC",16,1);//8*16 “ABC”

OLED_ShowString(0,36,"ABC",24,1);//12*24 “ABC”

OLED_Refresh();

HAL_Delay(100);

OLED_ScrollDisplay(11,4,1);

}

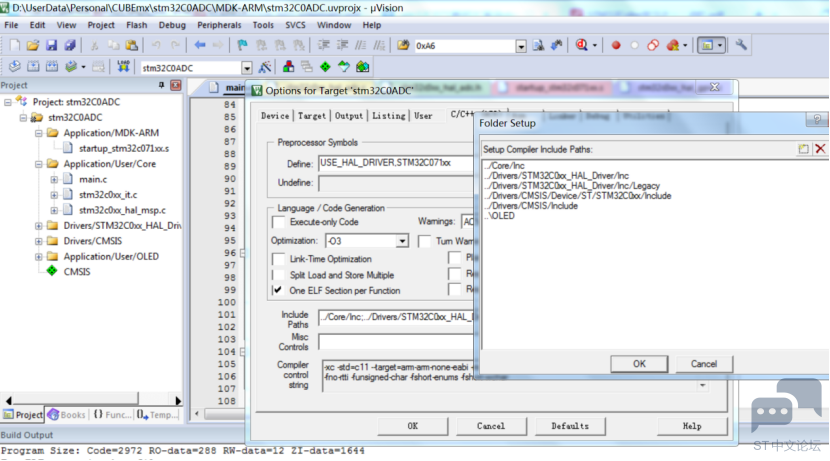

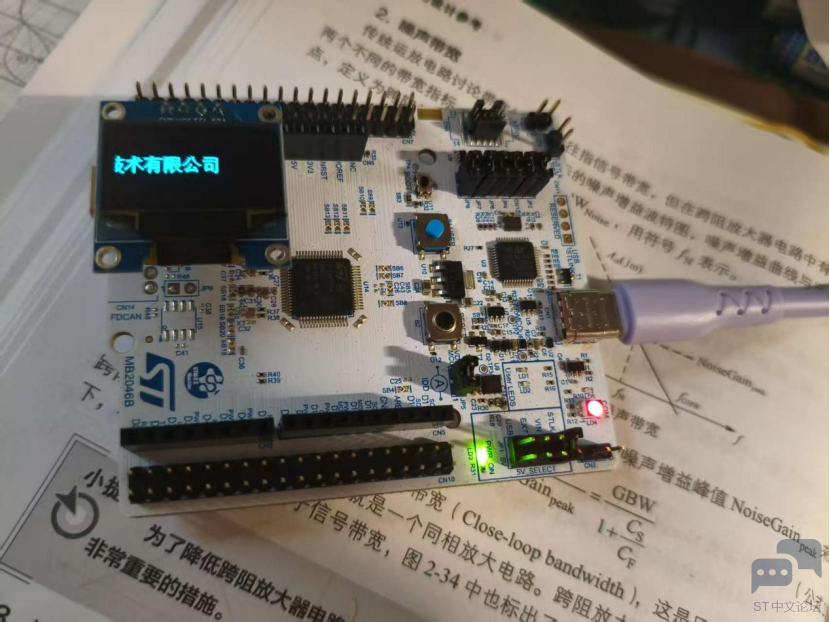

当然在调试过程中还有头文件修改，数据类型重定义等工作；调试下载观察到
