GUI解决方案实训分成两个部分，第一个部分是熟悉STM32H7R7的烧录以及LVGL工程运行调试，第二个部分是对TouchGFX工程的运行调试及二次开发，可以看出来ST官方主要侧重对TouchGFX的推广及应用，但是我个人更喜欢LVGL，LVGL开发的自由度高，移植简单方便，可以在几乎任何带屏幕显示的平台上进行，几乎不受到硬件平台的RAM及FLASH限制（RAM最小4~8K即可运行），相对于TouchGFX的缺点是，缺少TouchGFX独有的炫酷屏幕切换特效，以及无法直接显示视频（需要通过动态显示图片帧的方式进行）。由于实训是以LVGL开始的，所以就先分享LVGL部分的内容，后续更新TouchGFX部分的内容。

4 M- K: V. s6 R4 l3 Y# x3 ?

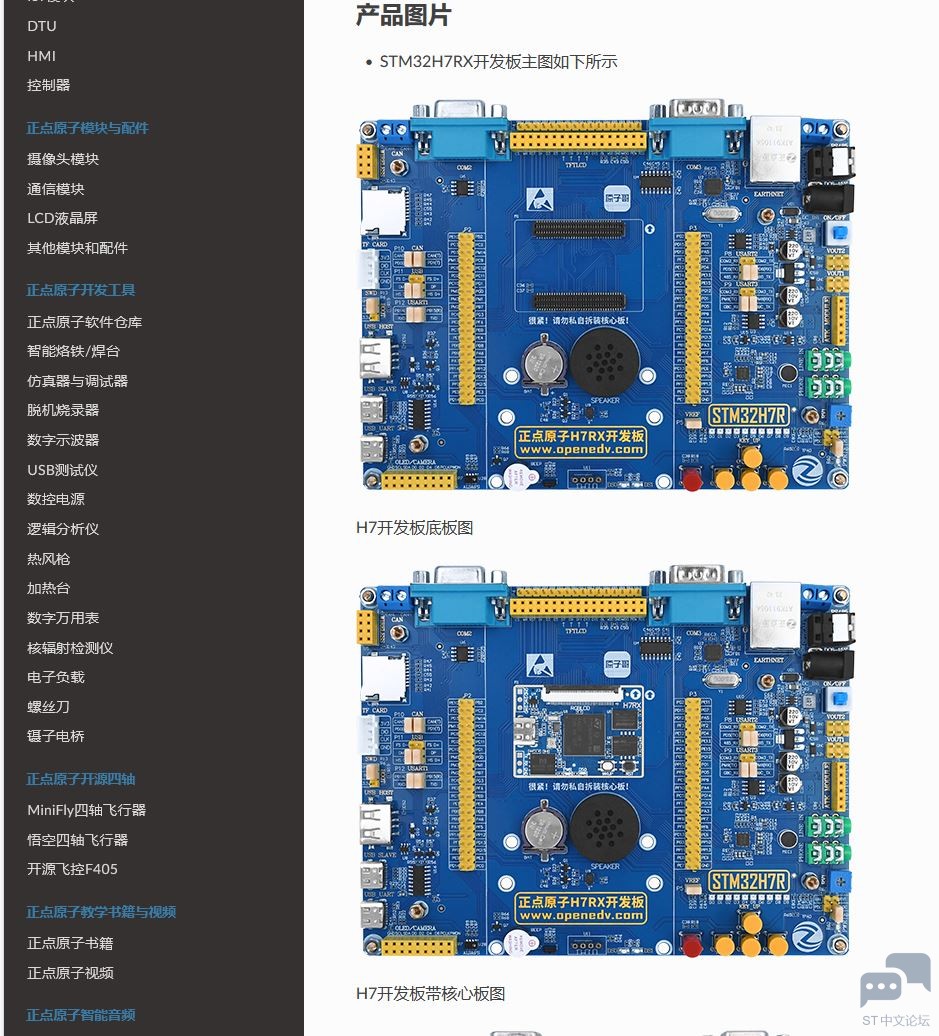

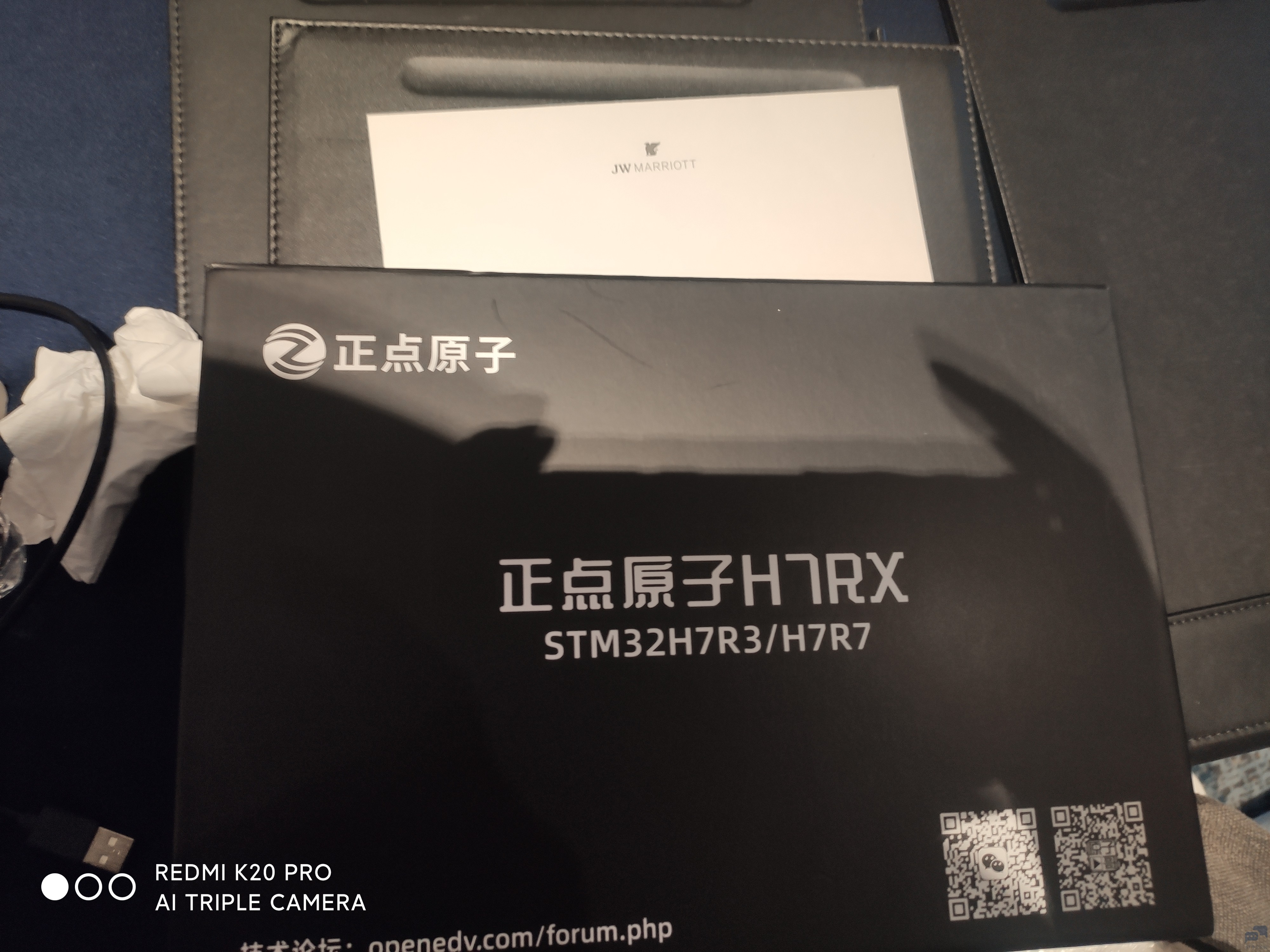

' }9 F. H4 ^$ F5 W. h% b实验平台为正点原子STM32H7R7开发板，并配套7寸800*480液晶屏：
) `/ v1 N' J; K6 s0 Z$ @  m: C

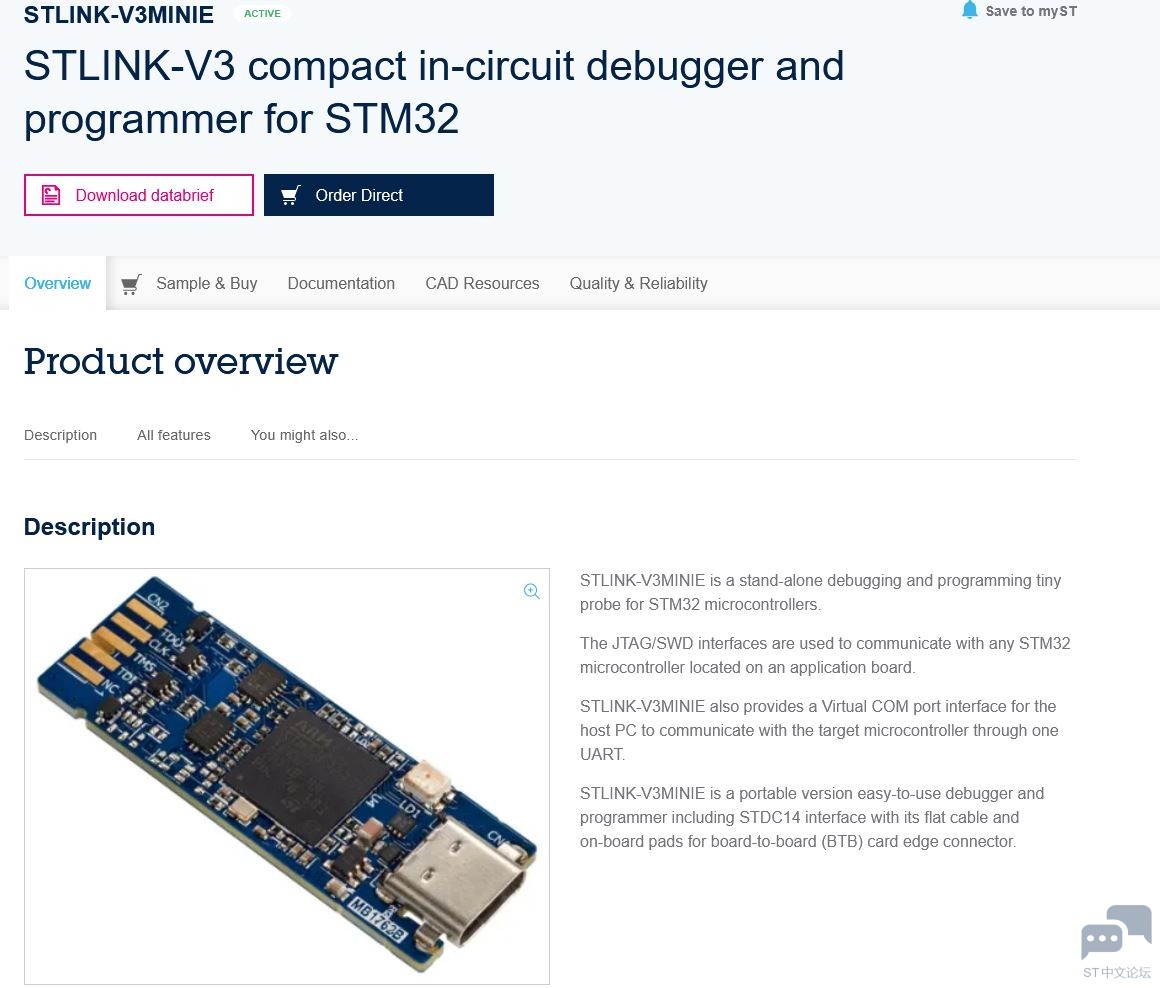

使用的下载器为STLINK V3紧凑型小下载器，即使是SWD模式下，烧写速率比起STLINK V2和JLINKV9都要快很多：


* K, z. l5 X, }0 t4 i

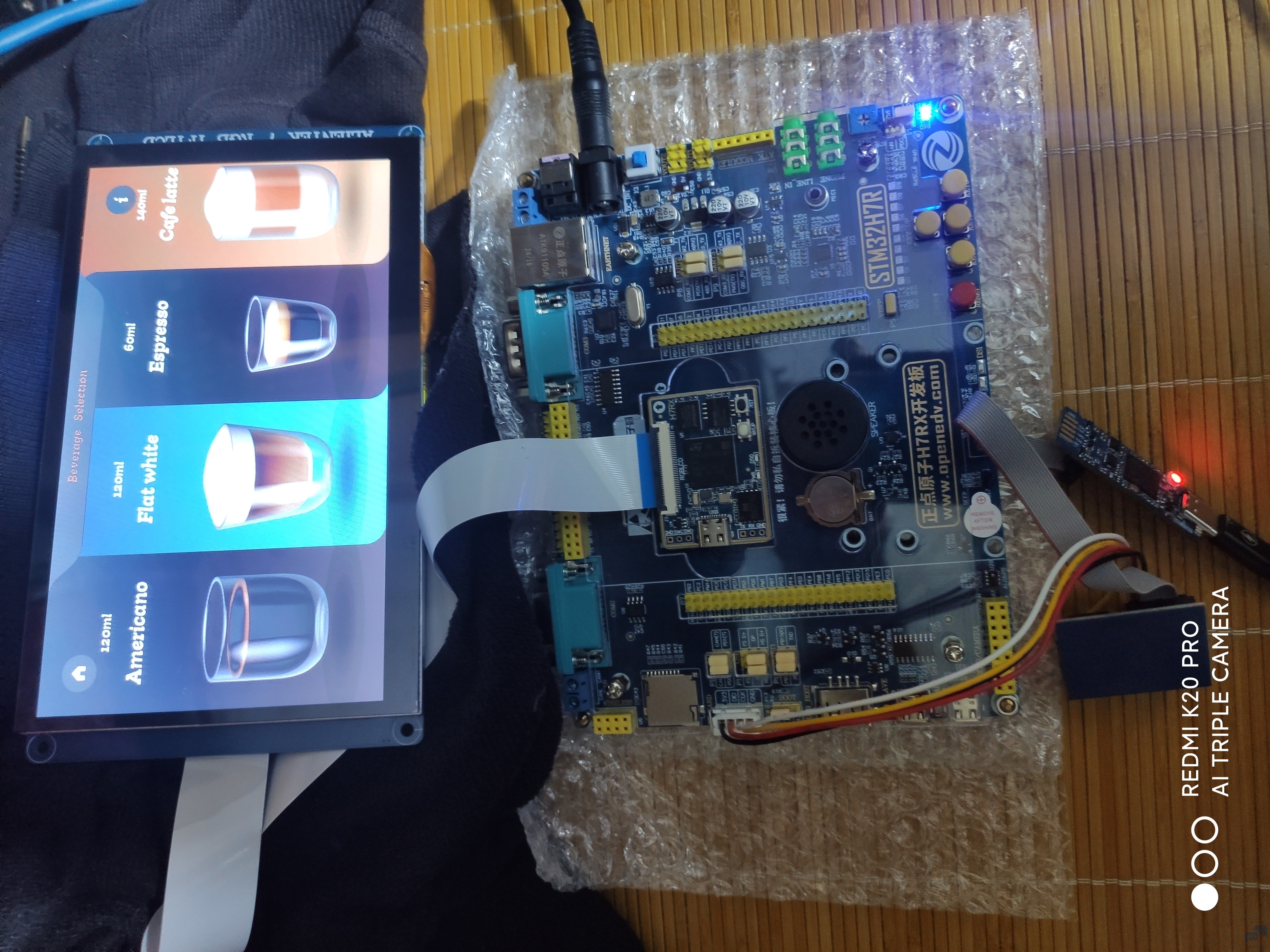

将下载器以及屏幕连接到开发板，开始实训：
1 T; w3 d' n& u
" H2 |1 g. b8 ?" L
6 H7 `# m9 r% ~; q7 ^2 S

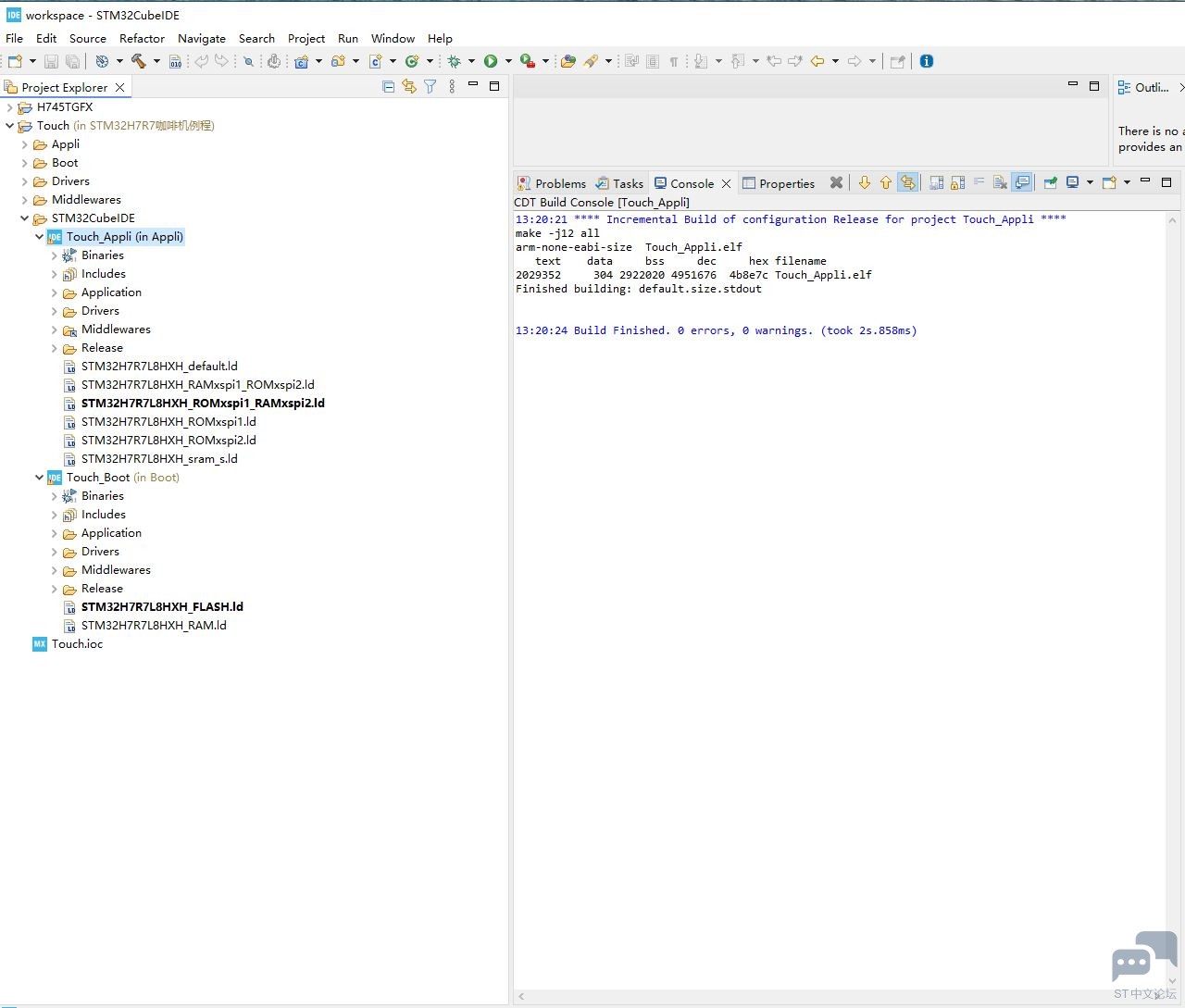

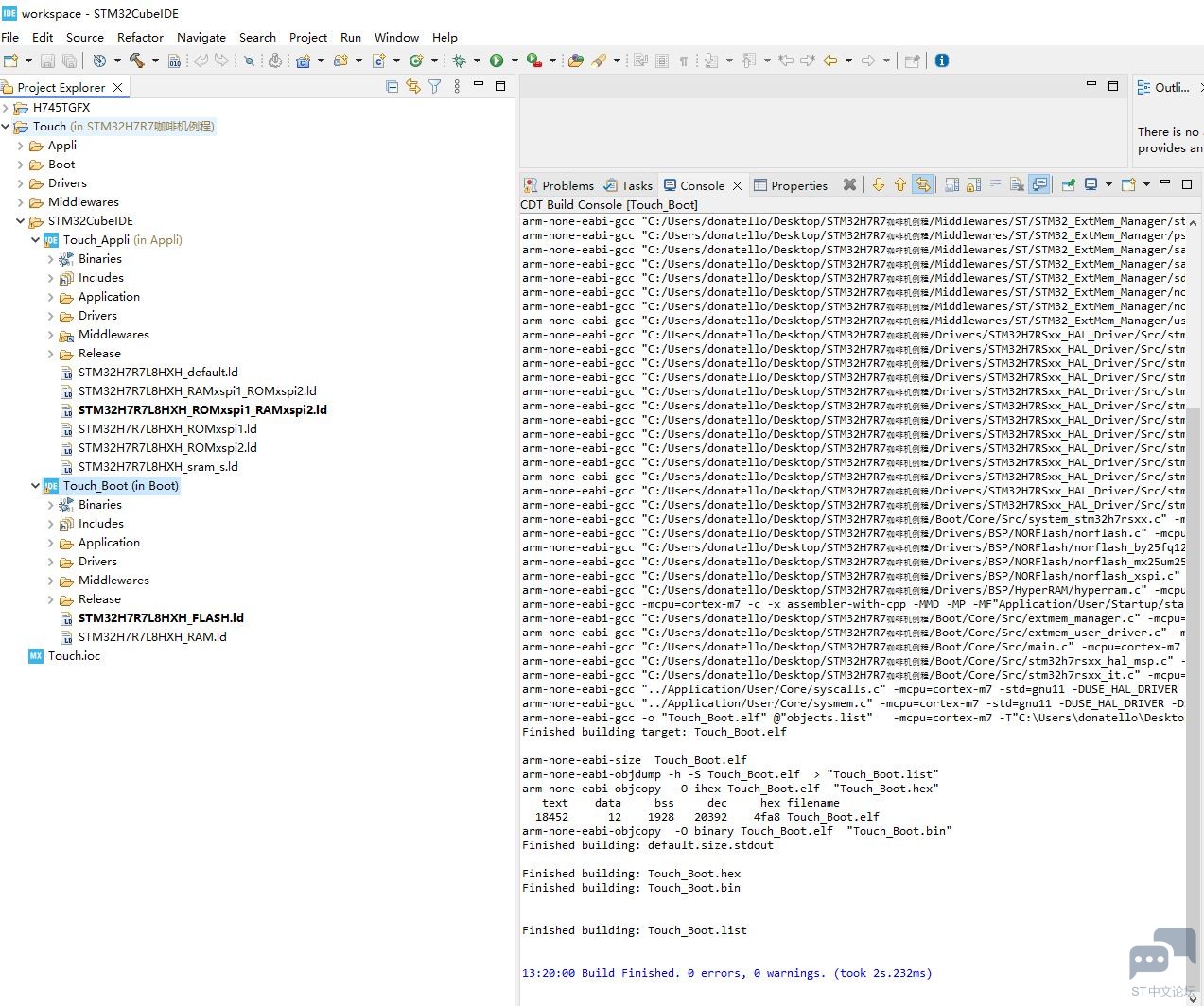

LVGL咖啡机例程是CubeIDE工程，工程分为Boot和Application两个子工程，因为STM32H7R7 MCU是用内部FLASH引导外部FLASH APP运行的方式工作的，因此Boot子工程生成在内部FLASH运行的Bootloader，Application子工程生成在外部FLASH运行的APP，两者都需要烧录，都可以通过CubeProg进行烧录。将Boot工程和Application工程都在CubeIDE下编译完毕：
/ _7 A4 a8 y/ }
, k% c* T0 A" _; w; k- N

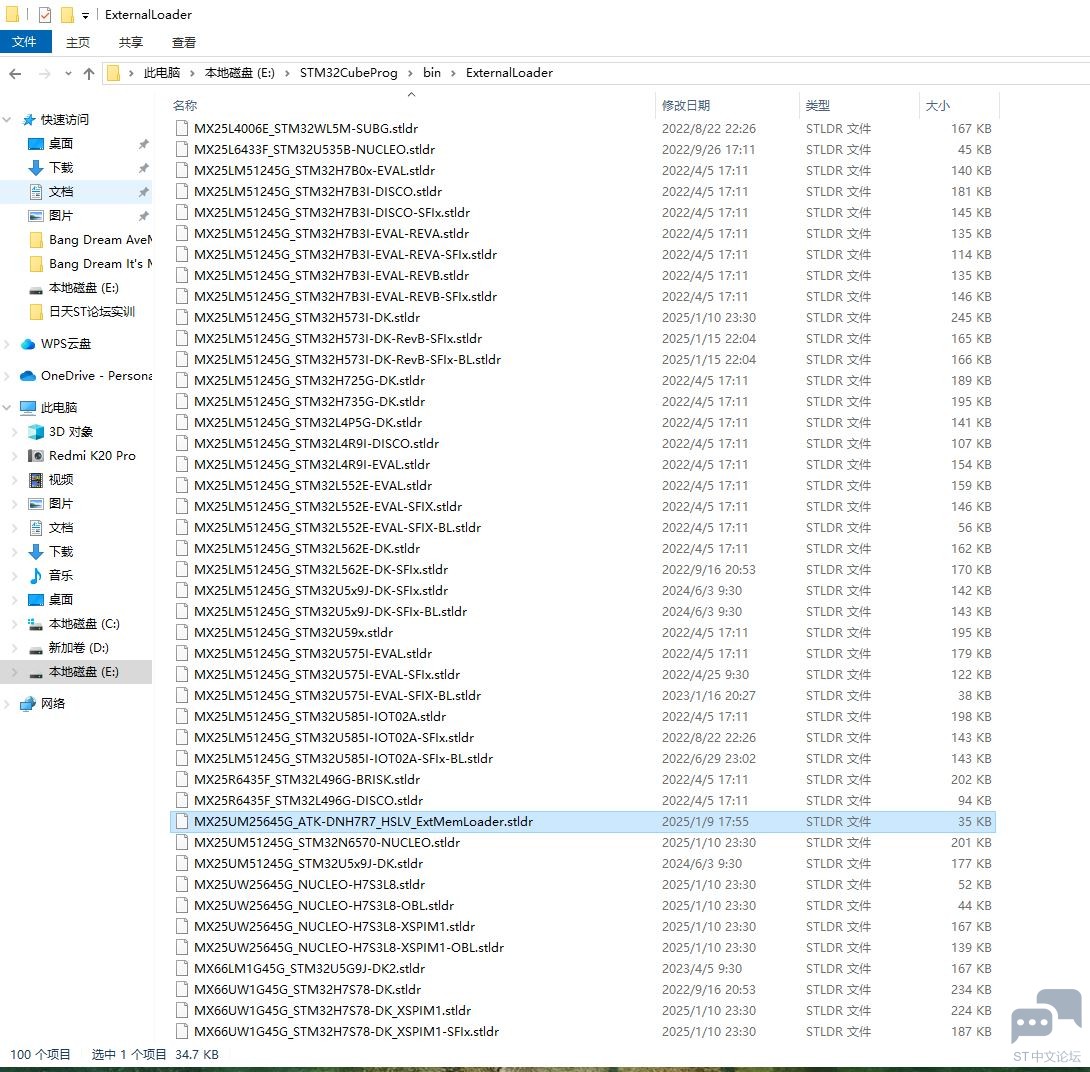

将正点原子H7R7开发板的外部FLASH（MX25UM25645G_ATK-DNH7R7_HSLV_ExtMemLoader.stldr）烧录算法放到CubeProg目录相应的位置下，并移除跟此算法地址冲突的MT25TL01G_STM32H745I-DISCO.stldr即STM32H745Discovery官方开发板的算法：

, ~5 W/ U& w; }) _7 T3 `- Z* B

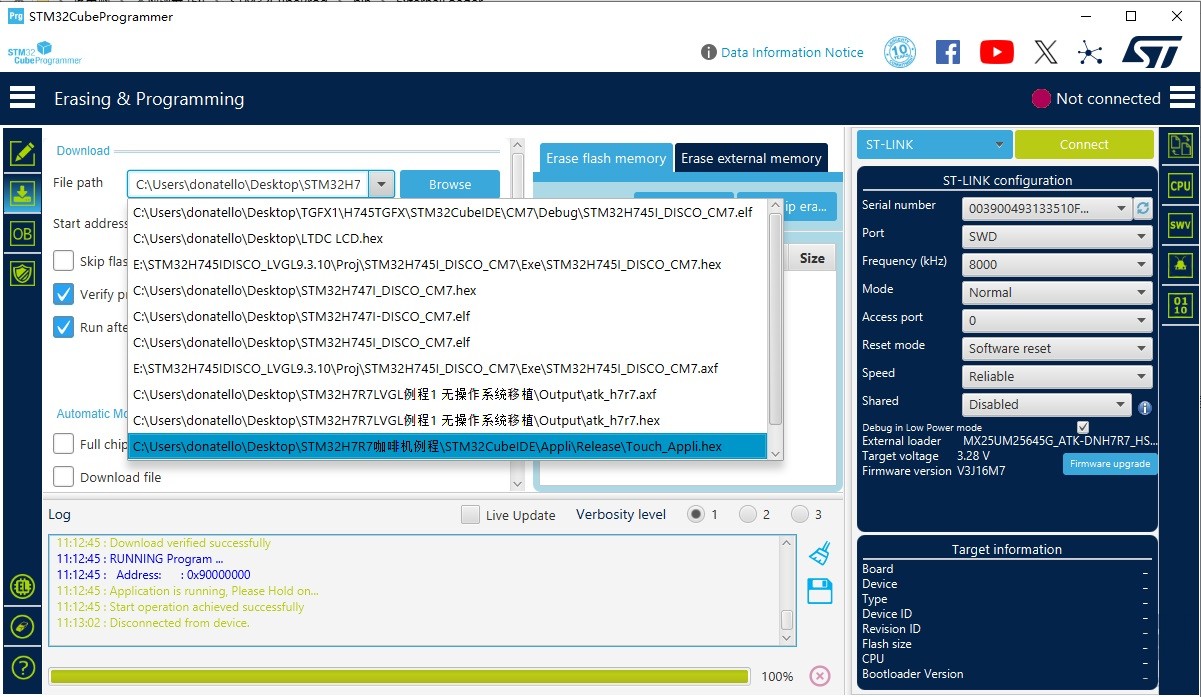

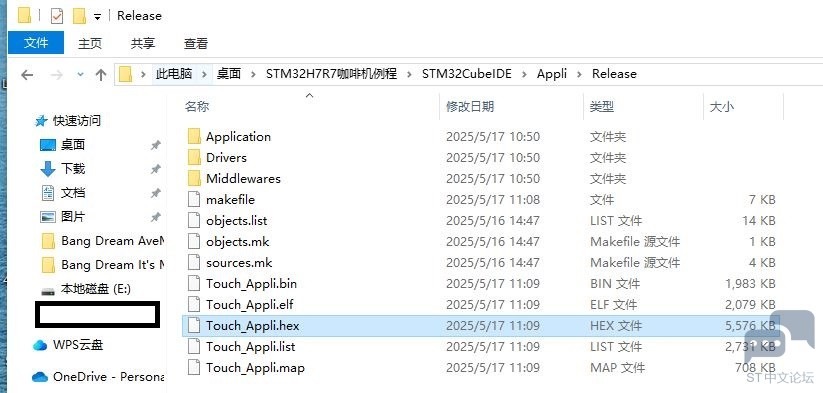

在CubeProg分别烧录STM32H7R7外部FLASH的APP及内部FLASH的Bootloader，先烧录外部FLASH的APP，APP所对应的HEX文件放在APP子工程的Release目录下：

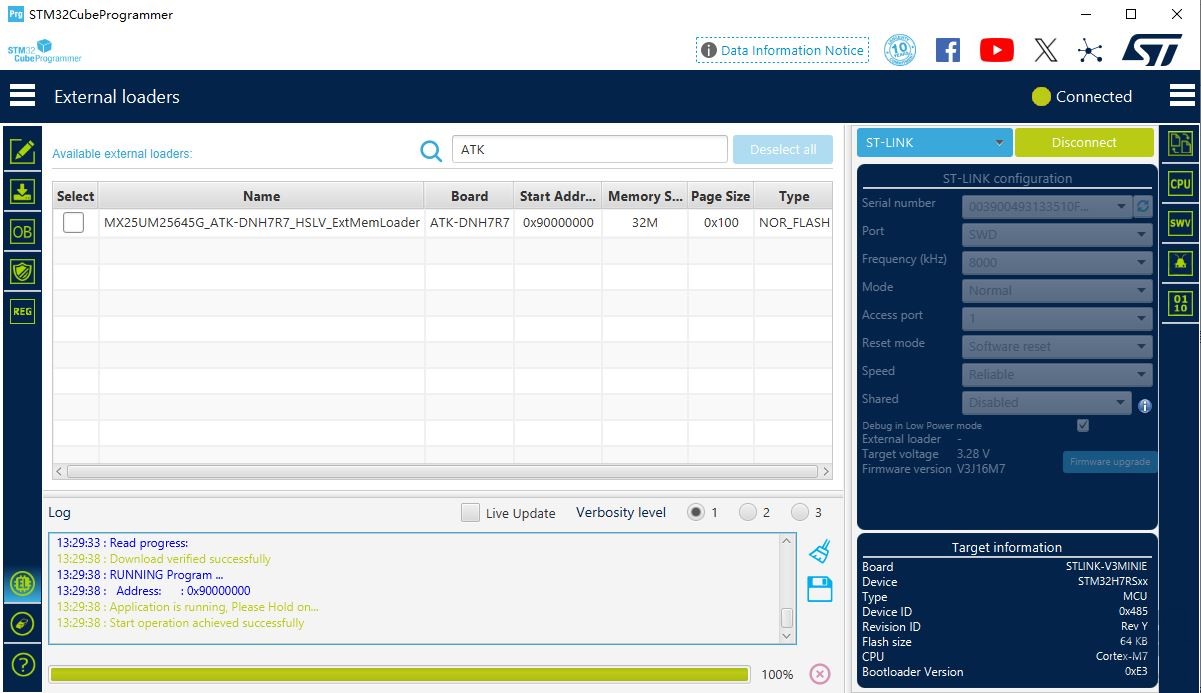

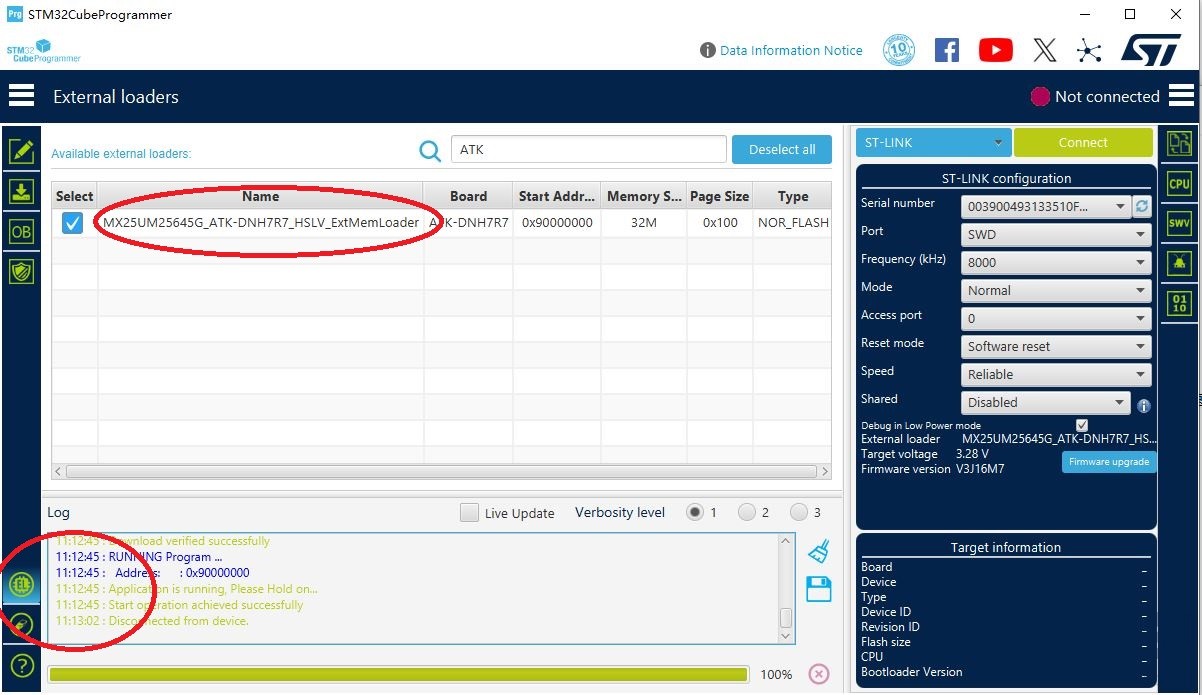

在EL选项卡中选择正确的烧录算法打勾：
% L& ^, b" \' ]

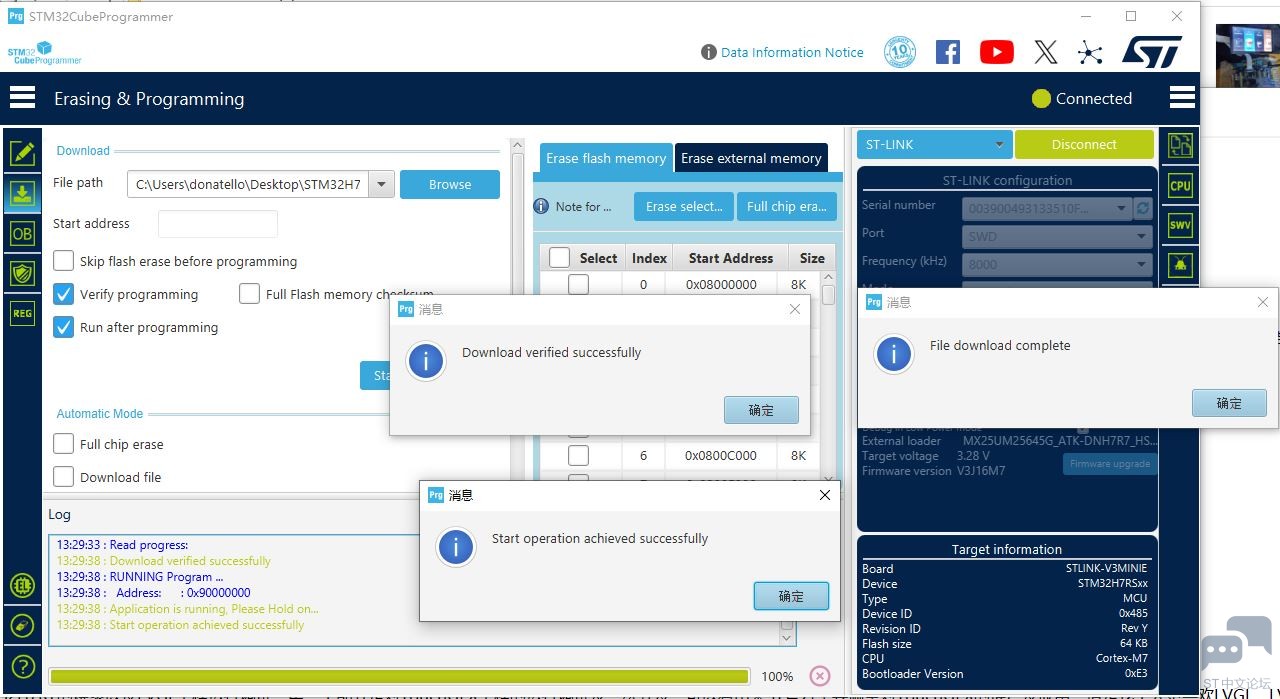

( I9 m" z' Q1 R% S1 A4 e连接MCU并烧录成功：


使用同样的方式烧录内部FLASH的Bootloader，烧录内部FLASH取消EL的打勾：
* J2 O2 m$ [% T% c
  T' I+ _6 P+ G& f5 i

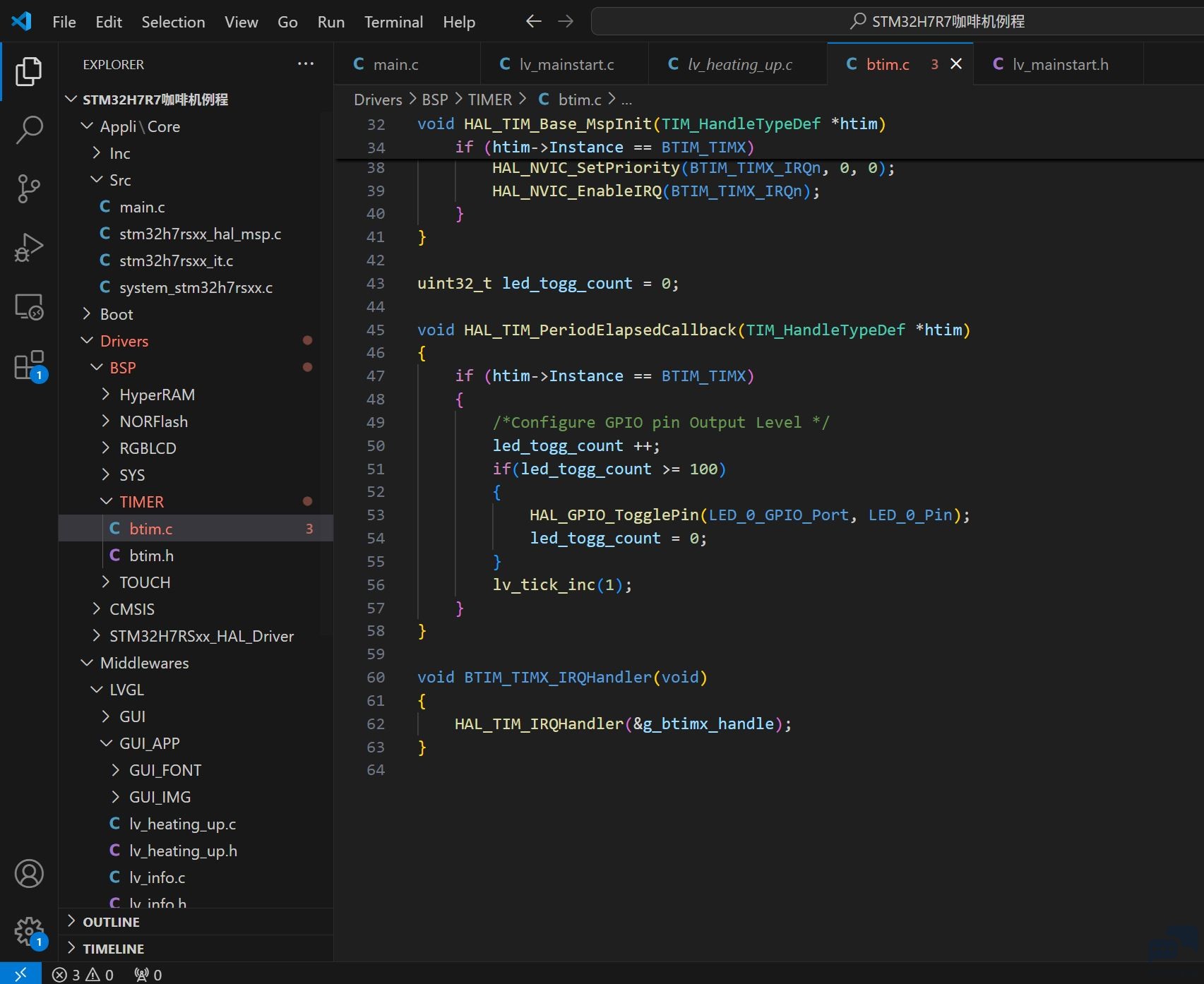

在16号当天实训的时候，程序是正常加载运行的，但是我分配到了一块疑似晶振有问题的次品开发板，在运行过程中会直接卡死，因此我跟正点原子的LVGL AE 袁工进行交流，在开发板咖啡机例程的btim定时器中断中加入一个闪灯动作来判断是否硬件问题：

8 |& J5 L$ {# C- R
9 o0 d# u5 g: C5 ~+ w# w运行结果是，出现卡死的时候，连btim定时器中断所加入的闪灯动作都停止了，那就可以判断跟软件没有任何关系，是硬件问题了，换了一块开发板之后一切正常。这个小插曲无伤大雅，更看出了正点原子企业对于排查客户硬件问题的认真态度，点赞！
