STM32的基本知识

[复制链接]
flyingstar 发布时间:2025-9-3 13:40
STM32简介
    STM32是“意法半导体”生产的基于“ARM公司Cortex-M3内核”的32位高性能MCU。
  • ST——芯片制造商意法半导体,SOC厂商
  • ARM——IP厂商,负责芯片内核设计的公司
  • M——Microelectronics的缩写,指微控制器
  • 32——指它是一个32位的微控制器
    # X8 K, @/ s4 v8 o* H) y

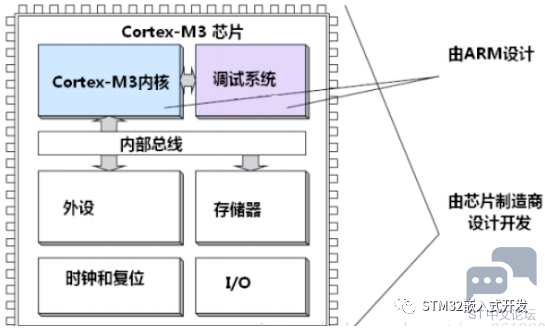

    注意:51单片机是5V工作电压,而STM32是3.3V工作电压。STM32芯片结构,如下图所示。
7 y. }; f* G0 u
STM32和ARM7的关系
    ARM7和STM32的内核都是由ARM公司设计的。ARM7内核采用的是冯诺依曼结构,也就是计算机CPU采用的结构,而STM32采用的是哈佛结构。STM32是ARM公司设计出来取代ARM7的,所以它的性能优于ARM7。

5 }) l9 I& o9 e! f

微信图片_2025-09-03_133309_431.jpg $ i! i8 F( s1 T

    Cortex-M3系列属于ARMv7架构,ARMv7架构的不同内核有不同的应用场合:$ q. [  X5 x0 }
  • "M系列"对微控制器。
    + ~: f. ?* x4 ~/ s3 o
  • “R系列”针对嵌入式实时操作系统他。
    & ^, G. z" Z- J) `8 P0 g# ]) Z
  • “A系列”面向尖端的基于虚拟内存的操作系统和用户应用。传统的ARM7采用ARMv4T架构。
    / O/ y3 a- ?* C8 l) [: N2 E$ [6 k0 @2 @+ }+ v, s# U
    由于51单片机更早出现在中国市场,导致很多人嵌入式学习路线是这样的:51单片机→ARM7→ARM9→ARM11。
8 |8 [. K& g7 [# t. P

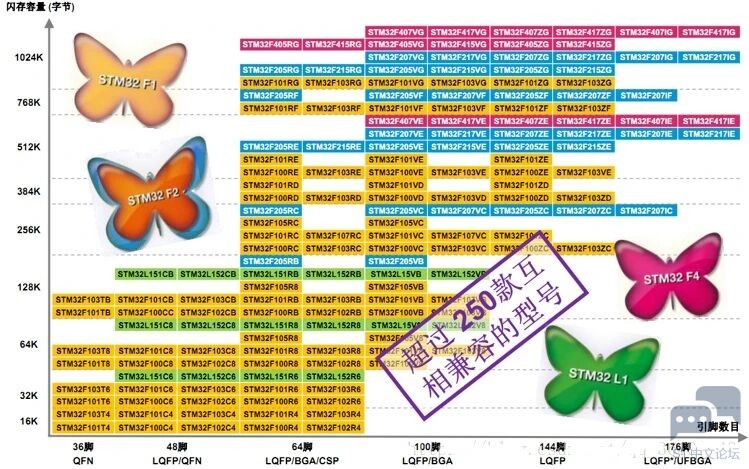

Cortex-M3内核系列    STM32下的产品分类。   , v( |& f6 i4 }0 y8 Y
微信图片_2025-09-03_133314_041.jpg 0 d1 b2 h1 l  I8 i3 X4 _
STM32与STM8产品特点

    通过产品所需芯片的引脚数量和flash容量来粗略确定所需芯片。

( Y; V/ |3 |; v& Y/ W

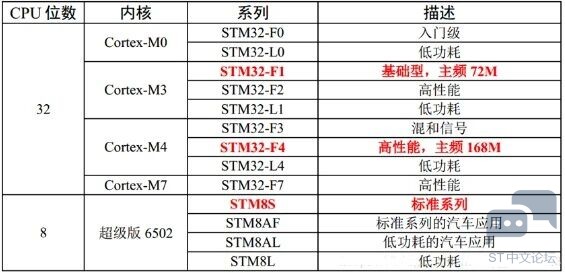

    STM32与STM8的分类,如下表。
微信图片_2025-09-03_133323_424.jpg 9 {; _* Z: {! a0 j

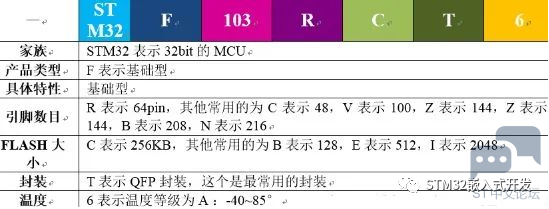

STM32微处理器的命名规则
  B" a/ o3 A3 t' y' T% a0 c6 k3 Q# Q    在这里我们以STM32F103C8T6为例来说明。
; {* v& {# {' C: A7 K
微信图片_2025-09-03_133328_377.png   s+ s/ Q7 u% S. o9 S  p

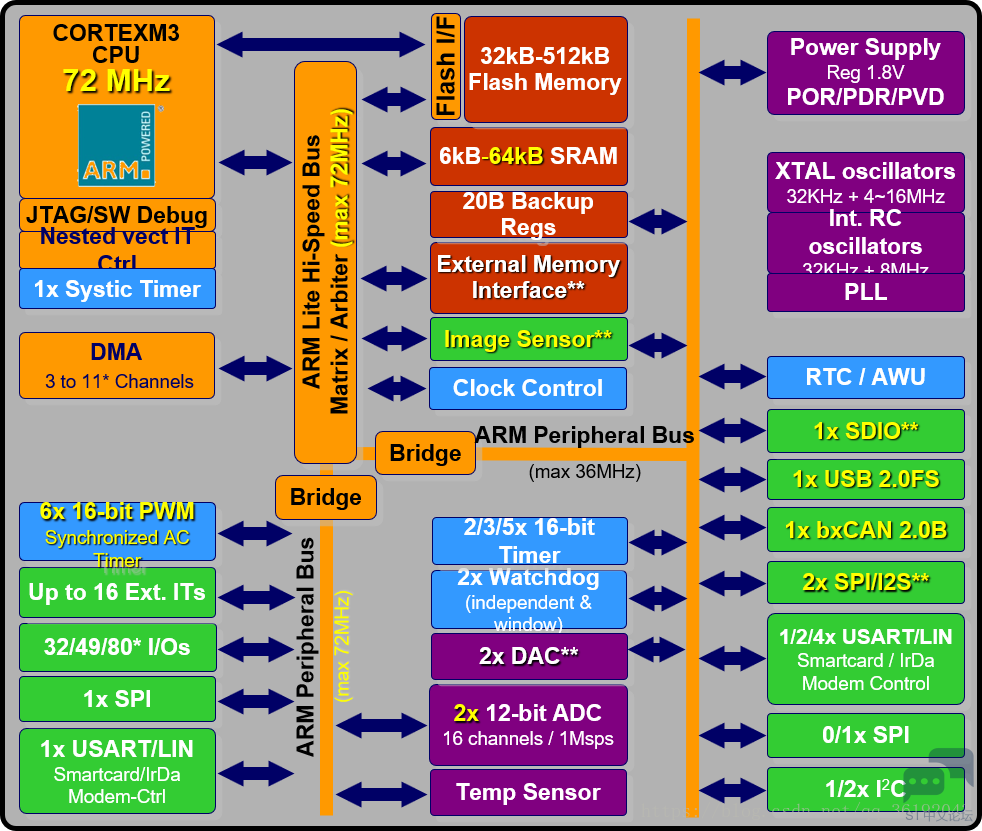

STM32内部结构    STM32内部集成JTAG/SW调试功能,32k到512k的flash。以及I2C、USB、CAN、数模转化等的功能。2 y9 U1 V4 O2 \, i7 I6 `

' N& M2 z: V6 r2 f

STM32运行Linux    像Windows、MacOS、Linux、Android这些操作系统需要MMU才能跑。而FreeRTOS、ucOS、等不需要MMU。
: f- e0 s& ^3 u( v" K2 o$ ?    ARM公司的Cortex-M3系列不带MMU故不能运行Linux。而Cortex-A系列如ARM9、ARM11带MMU,可以跑Linux。8 a9 ?6 {" E- y( I% `9 _
STM32应用场景9 w8 W$ \+ h- s$ u, @
   智能手环、微型四轴飞行器、扫地机器人、工业自动化控制等场景下都有STM32的身影。
, j& z2 a" b+ ?5 f0 d
+ O+ _% ]% w2 y' B  r. b
